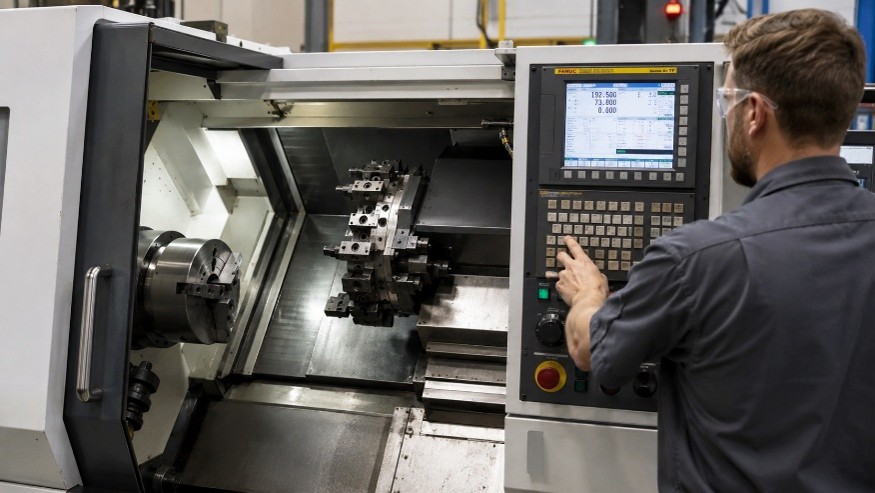

Vận hành máy tiện CNC hệ FANUC là gì?

Vận hành máy tiện CNC hệ FANUC là quá trình chuẩn bị, thiết lập, điều khiển và theo dõi máy tiện CNC sử dụng bộ điều khiển FANUC để gia công chi tiết theo chương trình đã lập. Công việc này bao gồm kiểm tra an toàn, khởi động máy, gá phôi, lắp dao, thiết lập giá trị bù dao, xác lập tọa độ gia công, kiểm tra chương trình và chạy thử trước khi sản xuất.

Một tài liệu hướng dẫn vận hành máy tiện CNC đúng kỹ thuật phải giúp người mới hiểu cả thao tác trên bảng điều khiển lẫn các điều kiện bảo đảm máy chạy an toàn. Do cấu hình mâm cặp, ổ dao, chức năng phụ và mã M có thể khác nhau giữa các nhà sản xuất, hướng dẫn sử dụng máy tiện CNC cần được đối chiếu với tài liệu của đúng model máy.

Người vận hành máy tiện CNC thực hiện những công việc nào?

Trong quá trình vận hành máy tiện CNC, người vận hành thường thực hiện các công việc sau:

• Kiểm tra hệ thống bôi trơn, khí nén, thủy lực, mâm cặp và vùng làm việc.
• Khởi động máy và đưa các trục về điểm tham chiếu khi quy trình của máy yêu cầu.
• Gá phôi đúng tâm, bảo đảm lực kẹp và khoảng nhô phù hợp.

• Lắp dao vào ổ dao và kiểm tra khoảng hở khi xoay ổ dao.
• Thiết lập giá trị bù hình học, bù mòn, bán kính mũi dao và hướng mũi dao.

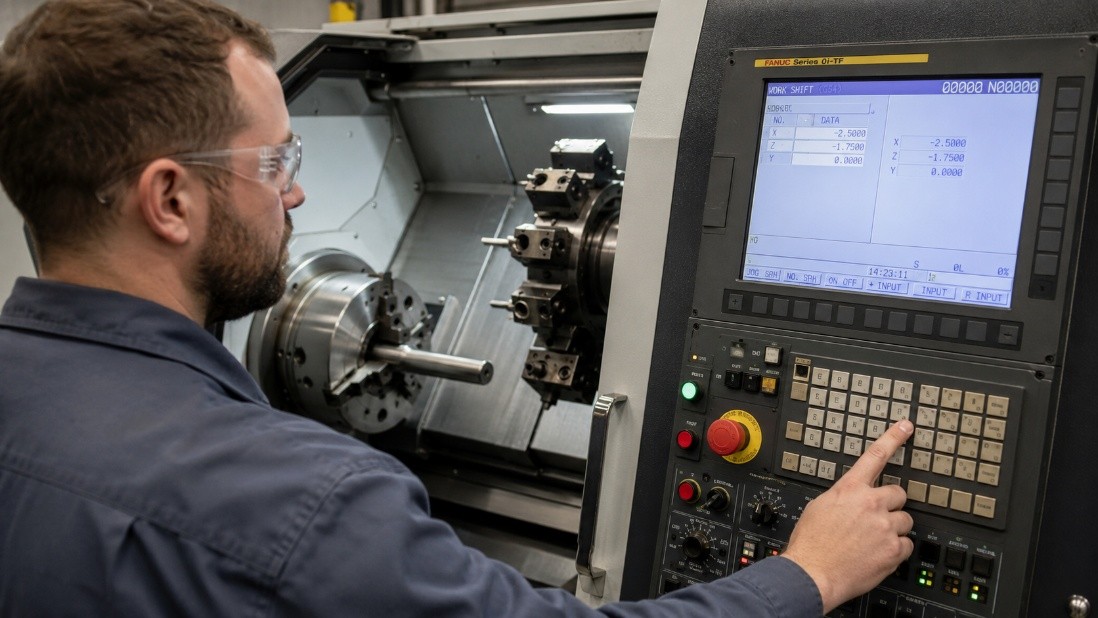

• Xác lập gốc phôi bằng Work Shift hoặc hệ tọa độ làm việc phù hợp.

• Chọn đúng chương trình, kiểm tra đường chạy dao và chạy thử ở chế độ Single Block.
• Gia công chi tiết đầu tiên, đo kiểm và hiệu chỉnh trước khi sản xuất hàng loạt.

Cần phân biệt vận hành máy tiện CNC với lập trình máy tiện CNC. Vận hành tập trung vào thiết lập và kiểm soát máy, trong khi lập trình tiện CNC là xây dựng trình tự gia công bằng các lệnh G, M, T, S và F. Người thực hiện lập trình CNC tiện phải xác định đúng dao, chế độ cắt, tọa độ và thứ tự nguyên công trước khi đưa chương trình lên máy.

>> Máy tiện CNC ngang SMEC NS 2100Y phát huy hiệu quả khi doanh nghiệp cần gom nguyên công tiện + phay/khoan (nhờ trục Y, tháp dao phay 12 vị trí và thời gian phân độ nhanh), từ đó giảm thời gian không cắt, rút ngắn chu kỳ và ổn định chất lượng.

Người mới cần biết gì trước khi sử dụng máy tiện CNC?

Người mới học vận hành máy tiện cần hiểu hướng chuyển động của trục X và Z, nguyên tắc kẹp phôi, vị trí đầu dao, giới hạn hành trình và nguy cơ va chạm giữa dao, mâm cặp, ổ dao và phôi. Trước khi chạy chương trình, cần kiểm tra đúng số hiệu dao, giá trị bù, gốc phôi, tốc độ trục chính và lượng chạy dao.

Việc lập trình gia công trên máy tiện CNC cũng phải phù hợp với cấu hình thực tế của máy. Khi lập trình tiện CNC bằng tay, người lập trình cần kiểm tra cấu trúc chương trình, lệnh gọi dao, đơn vị đo, chế độ lập trình đường kính hoặc bán kính và giới hạn tốc độ trục chính.

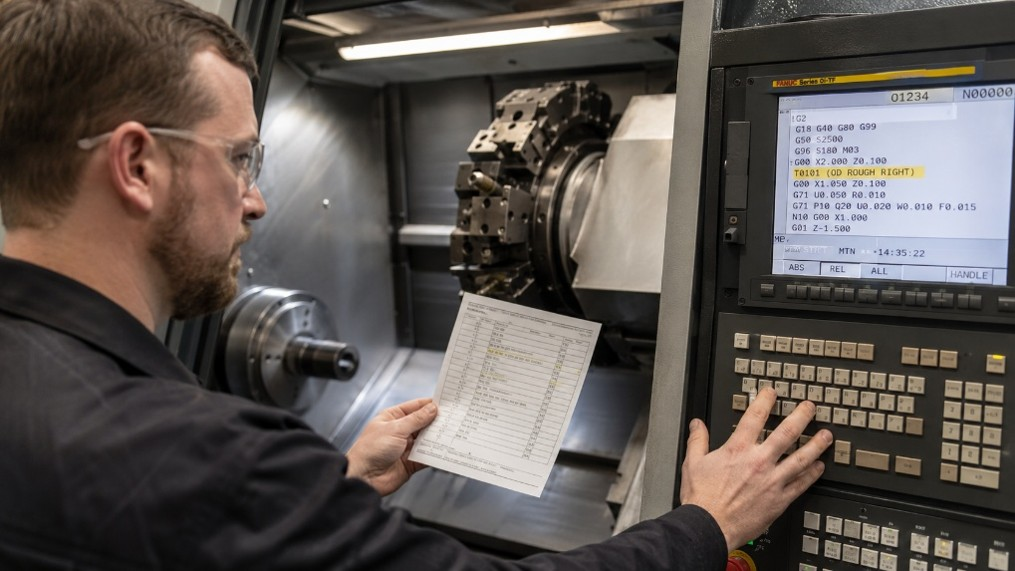

Kiểm tra cấu trúc chương trình, lệnh gọi dao, đơn vị đo, chế độ lập trình đường kính

Đối với người mới, hướng dẫn lập trình tiện CNC nên bắt đầu từ các nguyên công đơn giản như tiện mặt đầu, tiện trụ ngoài và vát mép. Sau đó mới chuyển sang lập trình tiện CNC hệ FANUC với chu trình tiện thô, tiện tinh, cắt rãnh và tiện ren. Nội dung hướng dẫn lập trình tiện CNC FANUC phải được kiểm tra bằng mô phỏng hoặc chạy thử an toàn trước khi áp dụng trên máy thật.

>> Máy tiện ngang CNC SMEC NS2600 (NS2600Y/NS2600SY) phù hợp nhất với xưởng cơ khí gia công chi tiết dạng trục – ống – bích cỡ trung đến lớn

Các chế độ điều khiển cơ bản trên máy tiện CNC FANUC

Hiểu đúng các chế độ điều khiển là yêu cầu cơ bản khi vận hành máy tiện CNC. Mỗi chế độ đảm nhiệm một nhóm thao tác riêng như đưa trục về điểm tham chiếu, di chuyển dao bằng tay, nhập lệnh, chỉnh sửa hoặc chạy chương trình tự động. Nếu chọn sai chế độ, người vận hành máy tiện CNC hệ FANUC có thể khiến máy không nhận lệnh hoặc thực hiện chuyển động ngoài dự kiến.

Tên nút, vị trí công tắc và điều kiện kích hoạt có thể khác nhau tùy model máy. Vì vậy, quy trình hướng dẫn vận hành máy tiện CNC phải được áp dụng cùng hướng dẫn sử dụng máy tiện CNC do nhà sản xuất cung cấp.

Chế độ ZERO RETURN, JOG và HANDLE

ZERO RETURN hoặc REF RETURN được dùng để đưa các trục về điểm tham chiếu máy. Đây là cơ sở để hệ điều khiển xác định vị trí trục, quản lý hành trình và tính toán các hệ tọa độ. Trên những máy không sử dụng hệ đo vị trí tuyệt đối, người vận hành máy tiện CNC thường phải đưa trục X và Z về điểm tham chiếu sau khi khởi động.

Một số máy có thể lưu vị trí trục và không yêu cầu thực hiện ZERO RETURN sau mỗi lần bật nguồn. Người dùng cần kiểm tra đúng hướng dẫn sử dụng máy tiện CNC, không áp dụng một trình tự khởi động cho tất cả các model.

JOG cho phép di chuyển liên tục trục X hoặc Z bằng cách giữ nút chọn chiều. Chế độ này thường được sử dụng để đưa ổ dao đến vùng làm việc, tạo khoảng trống trước khi xoay ổ dao hoặc đưa dao ra xa phôi. Trong quá trình vận hành máy tiện CNC, không nên sử dụng tốc độ JOG cao khi dao nằm gần mâm cặp, phôi hoặc ụ động.

HANDLE sử dụng tay quay điện tử để di chuyển từng trục theo bước đã chọn. Trước khi quay tay, người vận hành máy tiện phải kiểm tra đúng trục X hoặc Z và đúng cấp dịch chuyển. Khi rà dao hoặc đưa dao đến gần bề mặt phôi, nên chọn bước nhỏ để hạn chế nguy cơ va chạm.

Đây là ba chế độ được sử dụng thường xuyên khi vận hành máy tiện CNC hệ FANUC, đặc biệt trong các bước khởi động, lắp dao, đo dao và thiết lập gốc phôi.

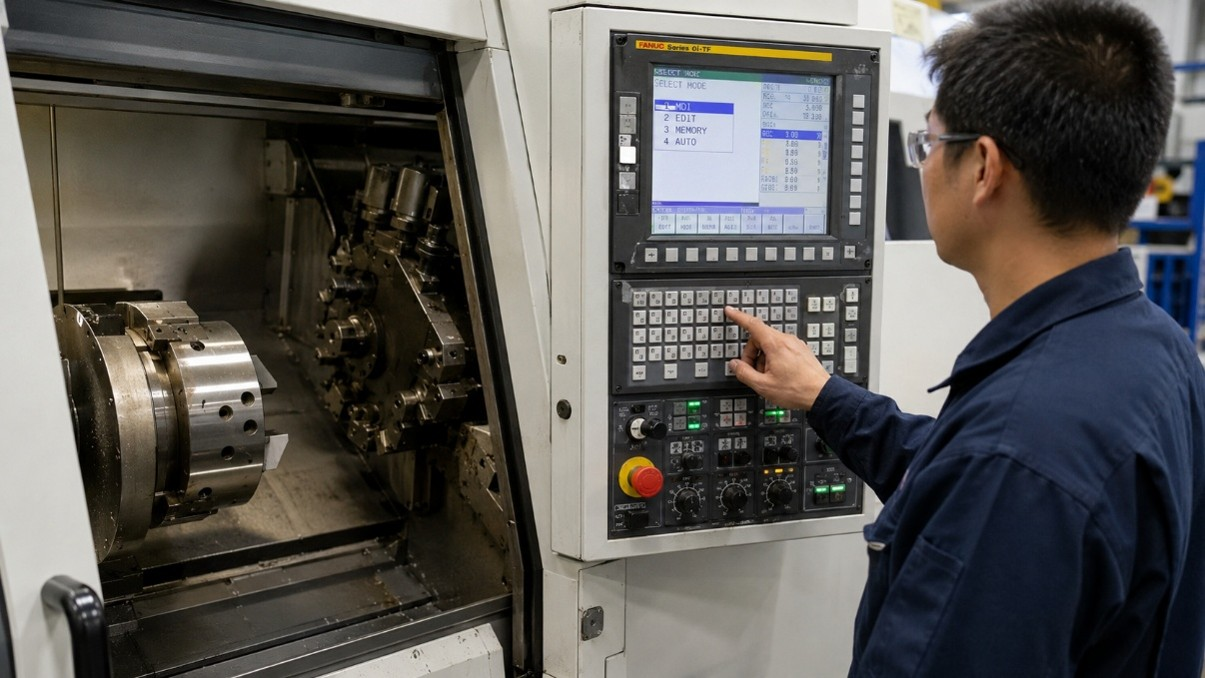

Chế độ MDI, EDIT và MEMORY/AUTO

MDI cho phép nhập và thực hiện một hoặc một số câu lệnh ngắn mà không cần tạo chương trình hoàn chỉnh. Khi vận hành máy tiện CNC, chế độ này có thể được dùng để gọi dao, quay trục chính, bật tưới nguội hoặc đưa trục đến một vị trí xác định.

Trước khi nhấn Cycle Start trong MDI, cần kiểm tra câu lệnh, dao đang hoạt động, tọa độ đích và tốc độ trục chính. Lệnh nhập trong MDI có thể tạo chuyển động thực tế ngay sau khi được thực hiện.

EDIT được sử dụng để tạo, chèn, sửa hoặc xóa câu lệnh khi lập trình máy tiện CNC trực tiếp trên bộ điều khiển. Khi lập trình tiện CNC bằng tay, người dùng cần kiểm tra số chương trình, lệnh gọi dao, tọa độ X và Z, tốc độ trục chính, lượng chạy dao và điểm rút dao.

Kiến thức về EDIT cần thiết cho cả lập trình tiện CNC hệ FANUC và hướng dẫn lập trình tiện CNC FANUC. Tuy nhiên, chương trình chỉ nên được chỉnh sửa khi máy không chạy tự động và người dùng đã xác định rõ ảnh hưởng của câu lệnh cần thay đổi.

MEMORY hoặc AUTO được dùng để chạy chương trình đã lưu trong bộ nhớ CNC. Trước khi chuyển sang chế độ này, người vận hành máy tiện CNC phải xác nhận đúng chương trình, đúng dao, đúng giá trị bù và đúng gốc phôi.

Với chương trình lập trình CNC tiện mới, cần kiểm tra đường chạy dao bằng mô phỏng hoặc chạy thử. Nội dung hướng dẫn lập trình tiện CNC và lập trình gia công trên máy tiện CNC phải được đối chiếu với cấu hình thực tế vì mã M, cách gọi dao và một số chức năng phụ có thể khác nhau giữa các máy.

>> Máy tiện CNC ngang SMEC SL 2000 series giúp tối ưu cho nhóm chi tiết dạng tròn xoay kẹp mâm cặp 6–8 inch như trục, bạc, bích, vỏ/ống, chi tiết cơ khí chính xác cho ô tô–xe máy, thủy lực–khí nén và các chi tiết gia công theo lô có tính lặp lại

Các màn hình cần kiểm tra trước khi chạy máy

Một quy trình hướng dẫn sử dụng máy tiện CNC cơ bản cần kiểm tra các màn hình sau:

• Màn hình PROGRAM để xác nhận đúng số chương trình, câu lệnh bắt đầu và vị trí con trỏ.
• Màn hình POS để kiểm tra tọa độ máy, tọa độ tuyệt đối và tọa độ tương đối.
• Màn hình OFFSET để kiểm tra bù hình học, bù mòn, bán kính và hướng mũi dao.
• Màn hình ALARM hoặc MESSAGE để xác định cảnh báo và điều kiện liên động chưa được xử lý.
• Màn hình trạng thái để theo dõi dao đang gọi, tốc độ trục chính và lượng chạy dao.

Khi vận hành máy tiện CNC, không nên chạy chương trình chỉ vì màn hình không xuất hiện cảnh báo. Người dùng vẫn phải kiểm tra việc gá phôi, vị trí dao, giá trị bù và khả năng va chạm.

Nội dung hướng dẫn vận hành máy tiện CNC cũng cần phân biệt tọa độ máy với tọa độ gia công. Việc nhập nhầm tọa độ hoặc giá trị bù dao có thể làm sai kích thước chi tiết và khiến dao di chuyển đến vị trí không an toàn.

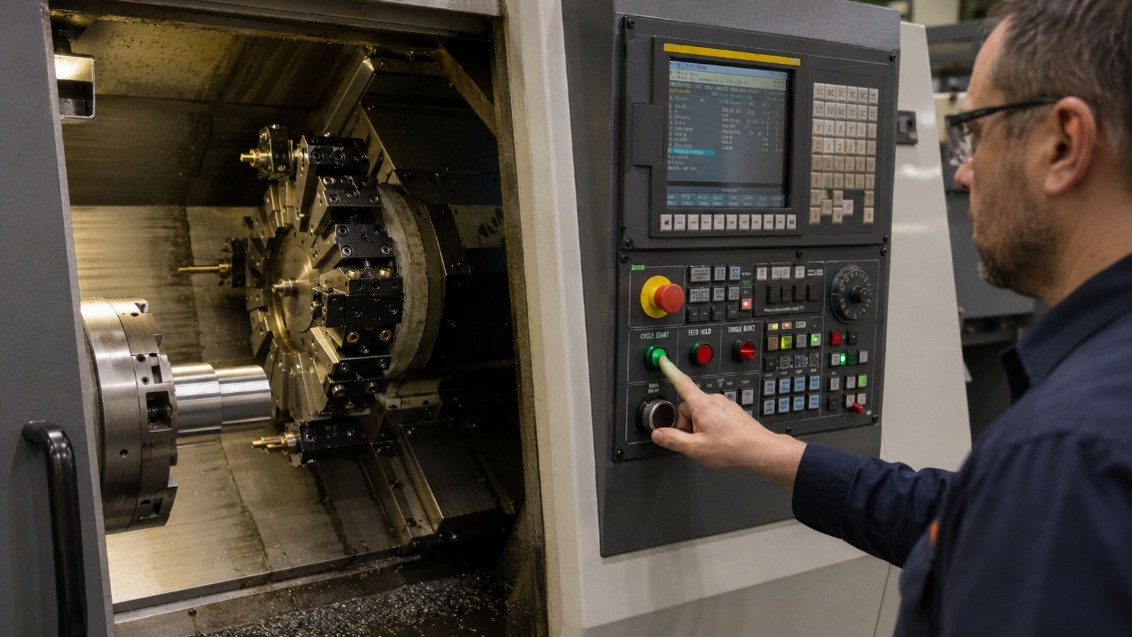

Cycle Start, Feed Hold, Single Block và Rapid Override

Cycle Start bắt đầu thực hiện chương trình trong MEMORY/AUTO hoặc câu lệnh trong MDI. Trước khi nhấn nút, người vận hành máy tiện CNC hệ FANUC phải kiểm tra cửa bảo vệ, trạng thái kẹp phôi, dao đang gọi và vùng làm việc.

Feed Hold tạm dừng chuyển động chạy dao trong nhiều trạng thái vận hành nhưng có thể không dừng trục chính, tưới nguội hoặc mọi chuyển động phụ. Vì vậy, chức năng này không thay thế nút dừng khẩn cấp.

Single Block cho phép máy thực hiện từng khối lệnh sau mỗi lần nhấn Cycle Start. Khi kiểm tra chương trình mới, người vận hành máy tiện CNC nên kết hợp Single Block với Rapid Override thấp để có thêm thời gian quan sát và phản ứng.

Rapid Override chỉ điều chỉnh tốc độ chạy nhanh của trục; lượng chạy dao cắt được kiểm soát bằng Feedrate Override. Vì vậy, hướng dẫn sử dụng máy tiện CNC cần chỉ rõ hai chức năng này để người mới không nhầm lẫn.

Việc phối hợp đúng Cycle Start, Feed Hold, Single Block và Rapid Override giúp quá trình vận hành máy tiện CNC an toàn hơn, đặc biệt trong lần chạy đầu tiên sau khi thay dao, thay phôi hoặc chỉnh sửa chương trình.

>> Máy tiện CNC ngang SMEC SL 2500SY series đáp ứng yêu cầu ra hàng ổn định nhưng đang vướng các vấn đề như phải chuyển nhiều công đoạn giữa tiện và phay

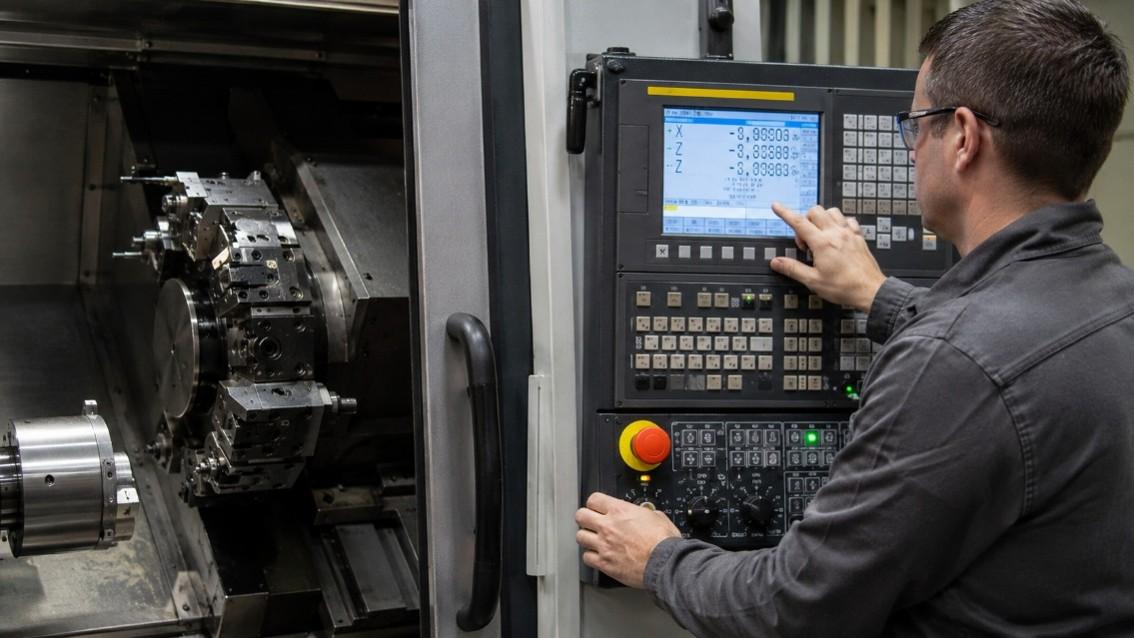

Hướng dẫn vận hành máy tiện CNC hệ FANUC theo quy trình cơ bản

Quy trình vận hành máy tiện CNC hệ FANUC cần thực hiện lần lượt từ kiểm tra máy, gá phôi, thiết lập dao đến chạy thử và đo chi tiết đầu tiên. Nội dung hướng dẫn vận hành máy tiện CNC dưới đây mang tính nguyên tắc; thao tác cụ thể phải đối chiếu với hướng dẫn sử dụng máy tiện CNC của đúng model.

Bước 1: Kiểm tra an toàn và tình trạng máy

Trước khi bật máy, cần kiểm tra cửa bảo vệ, mâm cặp, ổ dao, ụ động và vùng làm việc. Không để chìa khóa mâm cặp, dụng cụ đo hoặc vật lạ trong máy.

Người vận hành máy tiện CNC cũng cần kiểm tra dầu bôi trơn, dầu thủy lực, áp suất khí nén, nước làm mát và các cảnh báo còn tồn tại. Không tự ý vô hiệu hóa khóa cửa, cảm biến hoặc cơ cấu liên động an toàn.

Bước 2: Khởi động và đưa máy về điểm tham chiếu

Bật nguồn theo đúng trình tự của nhà sản xuất, sau đó kiểm tra cảnh báo trên màn hình. Nếu máy yêu cầu, chọn ZERO RETURN hoặc REF RETURN để đưa trục X và Z về điểm tham chiếu.

Một số máy dùng hệ đo vị trí tuyệt đối có thể không cần về gốc sau mỗi lần khởi động. Vì vậy, người vận hành máy tiện CNC hệ FANUC phải làm theo quy định của đúng máy, không áp dụng một trình tự cho mọi model.

>> Máy tiện CNC ngang SMEC SL 3000 series phù hợp cho các đơn hàng có kích thước lớn hơn như trục/ống/bạc đường kính lớn hơn, puly lớn, bích lớn và các chi tiết truyền động cần tiện thô đến hoàn thiện trong một quy trình ổn định

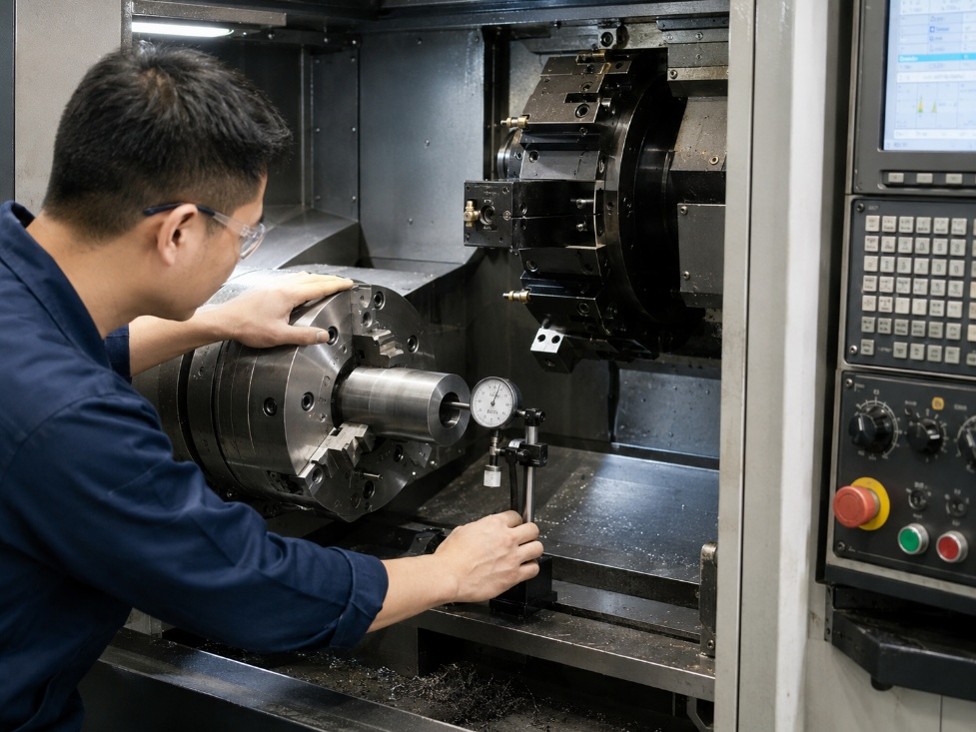

Bước 3: Gá phôi và kiểm tra lực kẹp

Làm sạch chấu cặp, gá phôi đúng tâm và bảo đảm đủ chiều dài kẹp. Phôi nhô quá dài có thể rung hoặc võng, trong khi chiều dài kẹp quá ngắn làm tăng nguy cơ tuột phôi.

Khi vận hành máy tiện CNC, áp suất kẹp phải phù hợp với vật liệu và kết cấu chi tiết. Tốc độ quay không được vượt giới hạn của mâm cặp, chấu cặp, đồ gá và phôi. Phôi thanh dài cần có ống dẫn hướng hoặc thiết bị đỡ thích hợp.

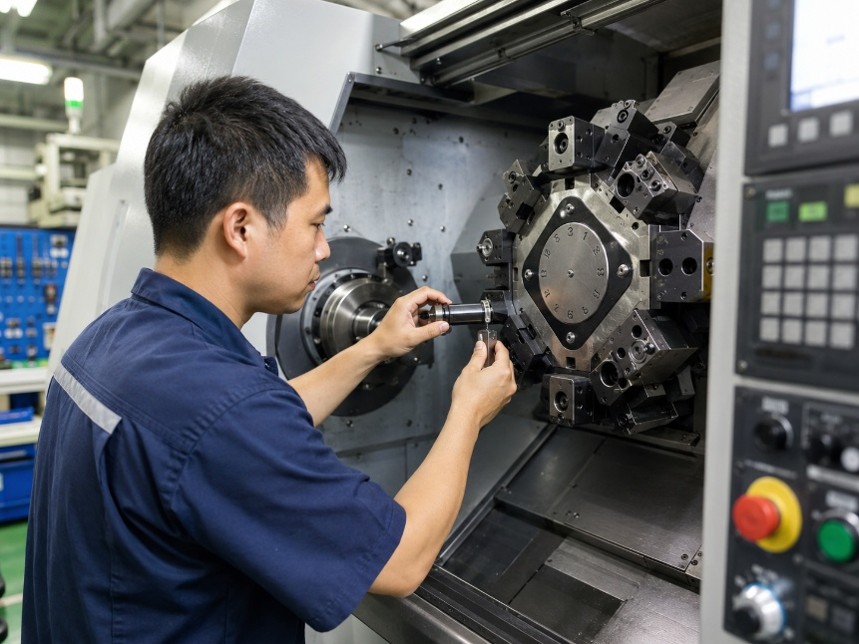

Bước 4: Lắp dao và kiểm tra ổ dao

Lắp đúng dao vào vị trí quy định, kẹp chắc cán dao và hạn chế chiều nhô. Sau đó xoay thử ổ dao ở vùng an toàn để kiểm tra khoảng hở với mâm cặp, phôi và ụ động.

Vị trí dao trên ổ dao phải thống nhất với lệnh gọi dao và ô bù trên hệ điều khiển. Trong quá trình vận hành máy tiện, không đổi dao khi ổ dao đang nằm quá gần các bộ phận có nguy cơ va chạm.

>> Máy tiện CNC ngang SMEC SL 3500Y series có trục Y cho phép phay cạnh và khoan lệch tâm để hoàn thiện chi tiết phức tạp trong một lần gá

Bước 5: Đo dao và thiết lập giá trị bù

Người vận hành máy tiện CNC có thể đo dao bằng cách chạm phôi, dùng thiết bị đo dao trên máy hoặc thiết bị đo ngoài. Trục Z thường được rà theo mặt đầu chuẩn, còn trục X được xác định từ một đường kính đã biết.

Cần nhập đúng bù hình học X, Z, bù mòn, bán kính và hướng mũi dao. Nhiều máy tiện CNC lập trình X theo đường kính, nhưng vẫn phải kiểm tra cấu hình trước khi nhập. Không sử dụng lại dữ liệu bù cũ khi chưa xác nhận dao và cách gá không thay đổi.

Bước 6: Xác lập gốc phôi

Gốc phôi thường được đặt tại tâm trục chính theo phương X và mặt đầu chi tiết theo phương Z. Tùy máy, gốc có thể được thiết lập bằng Work Shift, hệ tọa độ làm việc hoặc kết hợp với bù hình học dao.

Khi vận hành máy tiện CNC hệ FANUC, cần phân biệt tọa độ máy, tọa độ tuyệt đối và tọa độ tương đối. Sau khi đặt gốc, nên đưa dao đến vị trí an toàn để đối chiếu tọa độ hiển thị với vị trí thực tế.

>> Máy tiện ngang SMEC SL 4000L series được thiết kế cho cắt nặng nhưng vẫn giữ độ ổn định chính xác nhờ bệ giường nghiêng 45° dạng ống chịu xoắn, có sườn gia cường để tăng độ cứng vững và giảm rung.

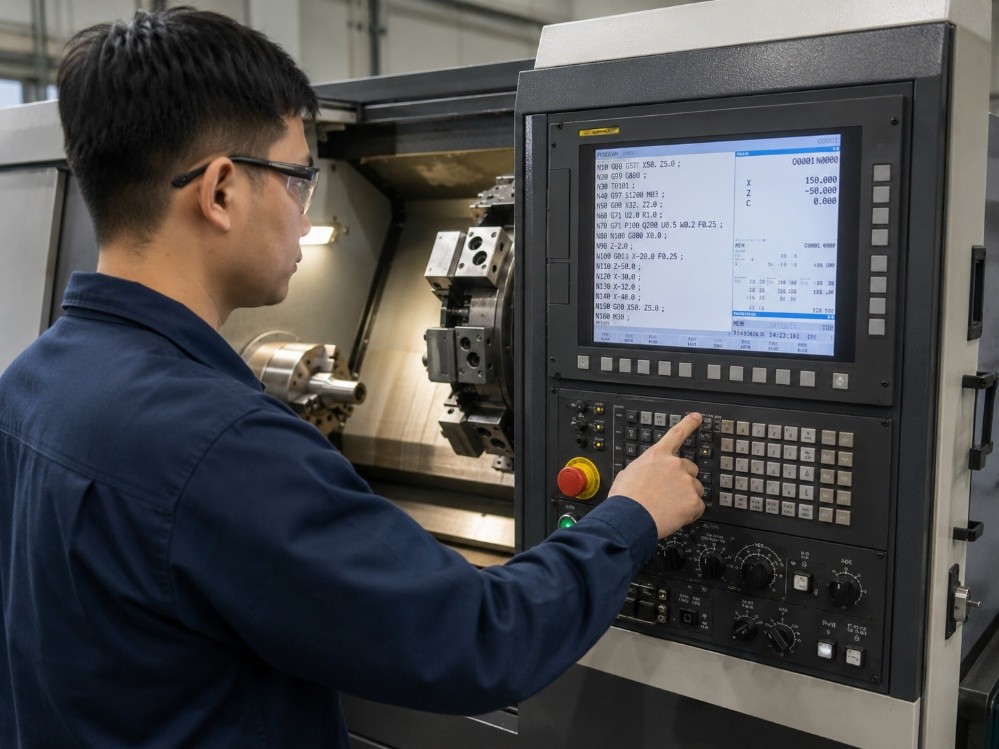

Bước 7: Chọn và kiểm tra chương trình

Chọn đúng chương trình theo mã chi tiết, vật liệu, kích thước phôi và phương án gá. Trước khi chạy, kiểm tra lệnh gọi dao, tọa độ X và Z, chiều quay trục chính, tốc độ, lượng chạy dao, chu trình tiện và vị trí rút dao.

Trong lập trình tiện CNC, cần đặc biệt kiểm tra giới hạn tốc độ trục chính khi dùng chế độ tốc độ cắt không đổi. Việc lập trình máy tiện CNC, lập trình CNC tiện hoặc lập trình gia công trên máy tiện CNC cũng phải thống nhất với cách thiết lập dao và gốc phôi.

Nếu thực hiện lập trình tiện CNC bằng tay, cần đọc lại toàn bộ chương trình theo thứ tự chạy. Nội dung hướng dẫn lập trình tiện CNC FANUC phải được áp dụng theo đúng đời điều khiển vì mã M và cách gọi thiết bị phụ có thể khác nhau giữa các máy.

Bước 8: Mô phỏng và chạy kiểm tra

Sử dụng chức năng đồ họa hoặc mô phỏng nếu máy được trang bị. Sau đó chọn Single Block, giảm Rapid Override và đưa dao đến vị trí an toàn trước khi chạy thử.

Người vận hành máy tiện CNC phải theo dõi câu lệnh hiện tại, tọa độ, khoảng cách còn lại và vị trí thực của dao. Mô phỏng không thể xác nhận đầy đủ kích thước chấu cặp, ụ động và đồ gá, vì vậy vẫn cần kiểm tra khoảng hở trực tiếp trên máy.

>> Máy tiện CNC ngang SMEC SL-4500X series hướng đến các xưởng có tỷ trọng đơn hàng chi tiết dài/đòi hỏi hành trình gia công lớn hơn mức tiêu chuẩn

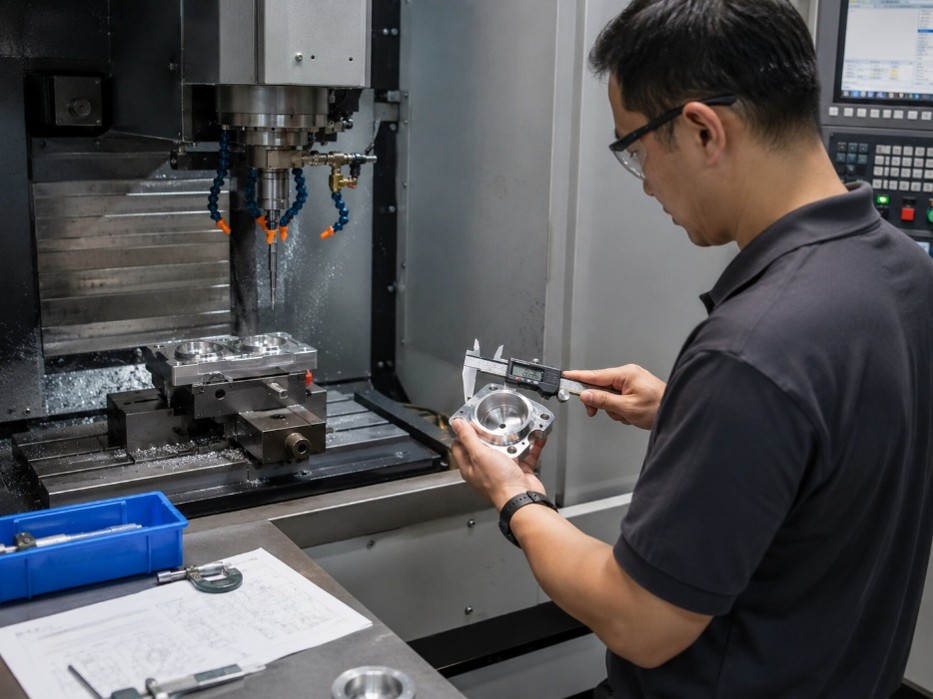

Bước 9: Gia công và đo chi tiết đầu tiên

Khi chạy chi tiết đầu tiên, cần theo dõi tiếng cắt, dạng phoi, tải trục chính, độ rung, nước làm mát và trạng thái kẹp phôi. Nếu phát hiện chuyển động hoặc tiếng động bất thường, phải dừng để kiểm tra.

Sau gia công, đo đường kính, chiều dài, rãnh, ren và các yêu cầu quan trọng trên bản vẽ. Sai lệch nhỏ do mòn dao nên được hiệu chỉnh bằng bù mòn. Hướng dẫn sử dụng máy tiện CNC phải yêu cầu kiểm tra đạt chi tiết đầu tiên trước khi sản xuất hàng loạt.

Bước 10: Kết thúc chương trình và dừng máy

Sau khi hoàn thành, đưa ổ dao về vị trí an toàn, dừng trục chính và tắt nước làm mát. Chỉ tháo phôi khi các bộ phận đã dừng hoàn toàn. Phoi phải được lấy bằng móc, chổi hoặc dụng cụ chuyên dụng, không dùng tay trực tiếp.

Cuối ca, người vận hành máy tiện CNC cần vệ sinh máy, kiểm tra bôi trơn và ghi lại tình trạng dao, giá trị bù mòn hoặc cảnh báo phát sinh. Toàn bộ quy trình vận hành máy tiện CNC hệ FANUC vẫn phải tuân theo hướng dẫn vận hành máy tiện CNC của đúng model đang sử dụng.

>> Máy tiện ngang CNC SMEC SL 5500 series mang kết cấu giường nghiêng 45° kết hợp gân tăng cứng giúp máy làm việc vững khi tiện thô

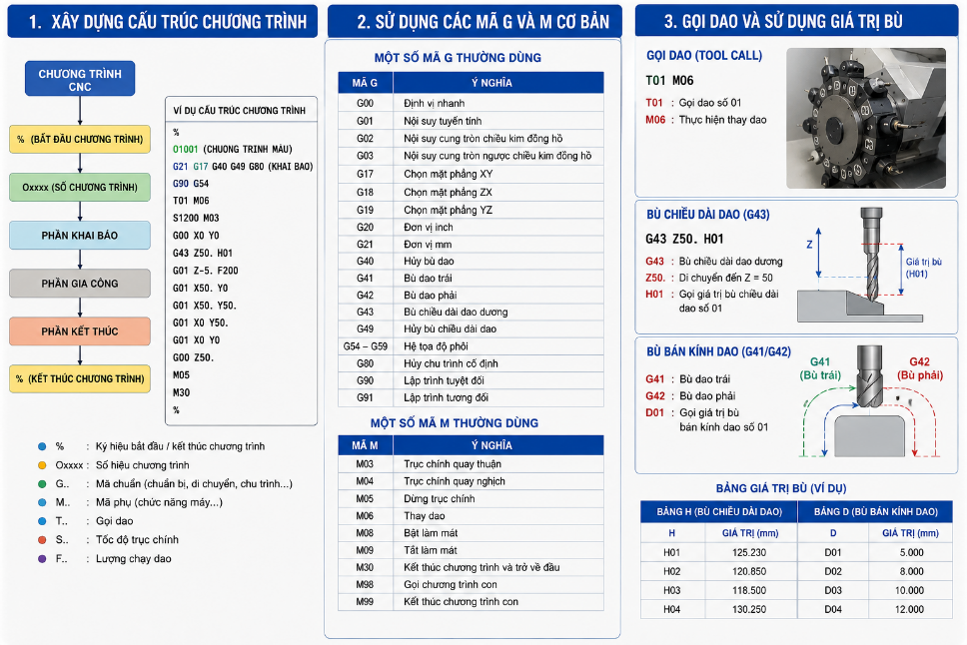

Hướng dẫn lập trình tiện CNC FANUC cơ bản

Hướng dẫn lập trình tiện CNC FANUC là quá trình xây dựng chương trình điều khiển dao, trục chính và các chức năng phụ để gia công chi tiết trên máy tiện CNC. Người học lập trình tiện CNC hệ FANUC cần hiểu bản vẽ, thứ tự nguyên công, hệ tọa độ, giá trị bù dao và cấu trúc câu lệnh trước khi chạy chương trình trên máy.

Ngoài nhập mã G trực tiếp, một số bộ điều khiển FANUC còn hỗ trợ lập trình hội thoại và mô phỏng. Dù áp dụng phương pháp nào, chương trình vẫn phải được kiểm tra trước khi vận hành máy tiện CNC.

Bước 1: Xác định quy trình gia công

Trước khi lập trình tiện CNC, cần đọc bản vẽ và xác định vật liệu, kích thước phôi, bề mặt chuẩn, dung sai và độ nhám. Từ đó lựa chọn thứ tự nguyên công như tiện mặt đầu, tiện trụ, tiện côn, cắt rãnh, tiện ren, khoan hoặc cắt đứt.

Người thực hiện lập trình máy tiện CNC cũng phải chọn dao, chế độ cắt và phương án gá phù hợp. Gốc phôi thường được đặt tại tâm trục chính theo phương X và mặt đầu chi tiết theo phương Z. Nếu xác định sai gốc, toàn bộ tọa độ trong chương trình sẽ bị sai lệch.

Bước 2: Xây dựng cấu trúc chương trình

Một chương trình lập trình tiện CNC hệ FANUC cơ bản thường gồm:

• Ký hiệu bắt đầu và số chương trình O.
• Khối lệnh thiết lập đơn vị, mặt phẳng và chế độ chạy dao.
• Lệnh giới hạn tốc độ trục chính khi cần.
• Lệnh gọi dao và ô bù dao.
• Lệnh khởi động trục chính, tưới nguội và định vị dao.
• Các câu lệnh gia công.
• Lệnh rút dao, dừng trục chính và kết thúc chương trình.

Mỗi khối lệnh có thể chứa các địa chỉ như G, X, Z, U, W, F, S, T và M. Trong lập trình CNC tiện, X và Z thường biểu thị tọa độ tuyệt đối, còn U và W thường dùng cho lượng dịch chuyển tương đối. Cách sử dụng phải được xác nhận theo đời điều khiển và cấu hình máy.

Bước 3: Sử dụng các mã G và mã M cơ bản

Các mã G thường gặp khi lập trình gia công trên máy tiện CNC gồm:

• G00: Định vị nhanh.
• G01: Nội suy đường thẳng theo lượng chạy dao.
• G02, G03: Nội suy cung tròn trong mặt phẳng được chọn.
• G18: Chọn mặt phẳng XZ.
• G40: Hủy bù bán kính mũi dao.
• G96: Sử dụng tốc độ cắt không đổi.
• G97: Sử dụng số vòng quay trục chính cố định.
• G98, G99: Chọn lượng chạy dao theo phút hoặc theo vòng trên nhiều hệ FANUC hiện hành.
• G28: Đưa trục về điểm tham chiếu qua điểm trung gian.

Các mã M phổ biến gồm M03 hoặc M04 để chọn chiều quay trục chính, M05 dừng trục chính, M08 bật tưới nguội, M09 tắt tưới nguội và M30 kết thúc chương trình.

Trong hướng dẫn lập trình tiện CNC, cần lưu ý mã M phụ thuộc nhiều vào nhà sản xuất máy. Người dùng phải kiểm tra đúng hướng dẫn sử dụng máy tiện CNC, đặc biệt với lệnh kẹp mâm cặp, điều khiển ụ động, cấp phôi và thu chi tiết.

>> Máy tiện đứng SMEC SLV1000/M dành cho nhà máy hoặc xưởng gia công hạng nặng, nơi phôi rất lớn và yêu cầu mô-men cắt cao, vận hành nhiều ca và ưu tiên độ ổn định khi cắt sâu, ăn dao mạnh

Bước 4: Gọi dao và sử dụng giá trị bù

Trên nhiều máy tiện FANUC, lệnh T0101 thường gọi dao số 1 và ô bù số 1. Tuy nhiên, số chữ số và cách liên kết giữa vị trí ổ dao với ô bù có thể khác nhau tùy máy.

Khi lập trình máy tiện CNC, số dao trong chương trình phải trùng với vị trí dao thực tế. Giá trị bù hình học X, Z, bù mòn, bán kính và hướng mũi dao cũng phải được thiết lập đúng trước khi vận hành máy tiện CNC hệ FANUC.

Không nên sửa kích thước bằng cách thay đổi tùy tiện tọa độ chương trình. Sai lệch nhỏ do mòn dao nên được hiệu chỉnh bằng bù mòn; thay đổi lớn cần kiểm tra lại dao, gốc phôi và chương trình.

Bước 5: Kiểm tra chương trình trước khi chạy

Khi lập trình tiện CNC bằng tay, cần kiểm tra lần lượt:

• Đúng đơn vị đo và hệ tọa độ.
• Đúng số dao và ô bù.
• Đúng chiều quay, tốc độ trục chính và lượng chạy dao.
• Có giới hạn tốc độ khi dùng G96.
• Điểm tiếp cận và rút dao đủ an toàn.
• Không có đường chạy dao xuyên qua phôi, mâm cặp hoặc ụ động.
• Chương trình kết thúc đúng vị trí.

Nội dung hướng dẫn lập trình tiện CNC FANUC phải kết hợp với hướng dẫn vận hành máy tiện CNC. Chương trình đúng cú pháp vẫn có thể gây va chạm nếu phôi, dao, gốc tọa độ hoặc giá trị bù trên máy được thiết lập sai.

Ví dụ chương trình tiện mặt đầu và tiện trụ ngoài

Ví dụ dưới đây sử dụng phôi đường kính 42 mm, tiện trụ ngoài xuống đường kính 40 mm trên chiều dài 30 mm. Gốc Z0 đặt tại mặt đầu phôi, X được lập trình theo đường kính và dao số 1 sử dụng ô bù số 1.

Trong ví dụ này, G97 đặt số vòng quay cố định, G99 chọn lượng chạy dao theo vòng và G50 giới hạn tốc độ trục chính. T0101 gọi dao cùng ô bù tương ứng, còn G28 đưa các trục về điểm tham chiếu sau khi dao đã rút khỏi phôi.

Đây chỉ là ví dụ minh họa cho lập trình tiện CNC bằng tay, không phải chương trình có thể đưa trực tiếp lên mọi máy. Trước khi áp dụng, người thực hiện lập trình tiện CNC hệ FANUC phải kiểm tra chiều quay trục chính, cách gọi dao, điểm rút dao, G28, mã M và chế độ G98/G99 của đúng hệ điều khiển.

Chương trình cần được mô phỏng, chạy Single Block và giảm Rapid Override trong lần thử đầu tiên. Việc kết hợp đúng hướng dẫn lập trình tiện CNC FANUC với quy trình vận hành máy tiện CNC giúp hạn chế sai tọa độ, gọi nhầm dao và nguy cơ va chạm.

>> Máy tiện đứng CNC SMEC SLV 8500 là lựa chọn phù hợp cho nhà xưởng cơ khí quy mô vừa đến lớn, các doanh nghiệp gia công chi tiết nặng

Những lưu ý quan trọng khi vận hành máy tiện CNC

Để vận hành máy tiện CNC an toàn, người dùng phải kiểm soát tốc độ trục chính, lực kẹp phôi, vị trí dao, chương trình và tình trạng máy. Quy trình vận hành máy tiện CNC hệ FANUC cần được thực hiện theo đúng hướng dẫn của từng model.

Không vượt tốc độ cho phép của mâm cặp và phôi

Tốc độ trục chính không được vượt giới hạn của mâm cặp, chấu cặp, đồ gá và phôi. Với phôi dài hoặc mất cân bằng, cần giảm tốc độ và sử dụng ụ động, giá đỡ hoặc ống dẫn hướng phù hợp.

Khi vận hành máy tiện CNC bằng chế độ tốc độ cắt không đổi G96, số vòng quay tăng khi dao tiến gần tâm. Chương trình cần đặt giới hạn tốc độ bằng G50 hoặc chức năng tương ứng. Lực kẹp cũng phải đủ giữ phôi nhưng không làm biến dạng chi tiết thành mỏng.

Kiểm tra khoảng hở của dao và ổ dao

Trước khi xoay ổ dao, người vận hành máy tiện phải kiểm tra khoảng cách giữa tất cả các dao với mâm cặp, phôi và ụ động. Cán dao cần được kẹp chắc, hạn chế chiều nhô và lắp đúng vị trí đã khai báo trong chương trình.

Sau khi thay dao, gá lại phôi hoặc điều chỉnh ụ động, nên xoay thử ổ dao tại vùng an toàn. Trong lần chạy đầu tiên, hướng dẫn vận hành máy tiện CNC cần áp dụng Single Block và Rapid Override thấp để giảm nguy cơ va chạm.

>> Máy tiện CNC ngang đa trục SMEC NS 1600T2Y2 phù hợp nhất cho nhà xưởng sản xuất linh kiện tròn xoay có nguyên công phức hợp (tiện + phay/khoan lệch tâm)

Không chạy chương trình chưa được kiểm tra

Trước khi vận hành máy tiện CNC hệ FANUC, cần kiểm tra số chương trình, số dao, ô bù, gốc phôi, tọa độ X và Z, chiều quay trục chính, tốc độ và lượng chạy dao.

Chương trình lập trình tiện CNC đúng cú pháp vẫn có thể gây va chạm nếu bù dao hoặc gốc phôi bị sai. Vì vậy, lập trình máy tiện CNC, lập trình CNC tiện hay lập trình tiện CNC bằng tay đều phải được mô phỏng và đối chiếu với cách gá thực tế.

Khi áp dụng hướng dẫn lập trình tiện CNC FANUC, cần lưu ý mã M, cách gọi dao và chức năng phụ có thể khác nhau giữa các model. Không nên đưa chương trình lạ vào chạy tự động hoàn toàn khi chưa kiểm tra bằng Single Block.

Bảo đảm an toàn khi xử lý phoi và cảnh báo

Không dùng tay lấy phoi hoặc đo chi tiết khi mâm cặp còn quay. Chỉ vệ sinh bằng móc, chổi hoặc dụng cụ chuyên dụng sau khi trục chính đã dừng. Cửa bảo vệ phải được đóng trong quá trình vận hành máy tiện CNC.

Khi xuất hiện cảnh báo, cần xác định lỗi thuộc CNC, servo, trục chính, ổ dao, thủy lực hay bôi trơn. Không xóa lỗi rồi tiếp tục chạy khi chưa xác định nguyên nhân. Feed Hold và RESET không thay thế nút dừng khẩn cấp.

FANUC cung cấp hệ điều khiển, còn logic mâm cặp, ổ dao và thiết bị phụ do nhà sản xuất máy thiết lập. Vì vậy, hướng dẫn sử dụng máy tiện CNC của đúng model luôn là căn cứ trực tiếp khi vận hành máy tiện CNC hệ FANUC.

Vận hành máy tiện CNC đúng quy trình để bảo đảm an toàn và hiệu quả

Vận hành máy tiện CNC hệ FANUC đòi hỏi người dùng nắm rõ chế độ điều khiển, cách gá phôi, thiết lập dao, gốc tọa độ và kiểm tra chương trình trước khi gia công. Kết hợp đúng hướng dẫn vận hành máy tiện CNC với kiến thức lập trình tiện CNC hệ FANUC giúp hạn chế va chạm, kiểm soát sai số và duy trì chất lượng ổn định trong sản xuất.
