Thước quang Jenix là gì?

Thước quang Jenix là thước đo tuyến tính quang học dùng để đo hành trình dịch chuyển của bàn máy hoặc trục máy trên máy công cụ. Khi kết hợp với màn hình hiển thị số, thước quang giúp người vận hành theo dõi vị trí dịch chuyển của từng trục rõ ràng hơn, chính xác hơn và thuận tiện hơn so với cách đọc du xích cơ khí.

Về nguyên lý, thước quang Jenix sử dụng thang đo chính xác bên trong thân thước và đầu đọc di chuyển dọc theo thang đo này. Khi trục máy hoặc bàn máy dịch chuyển, đầu đọc ghi nhận sự thay đổi vị trí và chuyển thành tín hiệu đưa về màn hình hiển thị số. Nhờ đó, người vận hành có thể kiểm soát hành trình, tọa độ và lượng dịch chuyển của máy trong quá trình gia công.

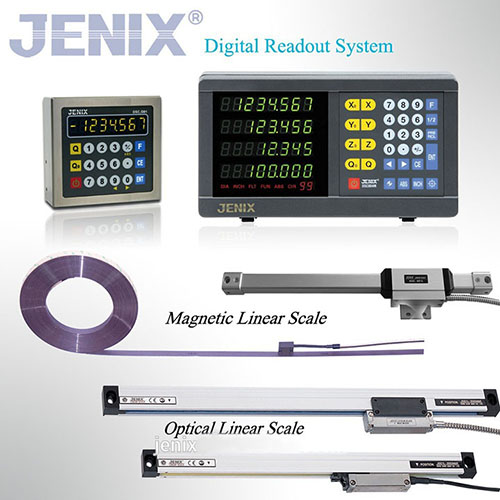

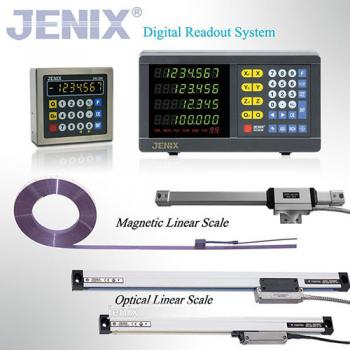

Bộ thước quang Jenix bao gồm thước quang, màn hình hiển thị và thước từ dành cho hành trình dài

Khi nào xưởng nên lắp thước quang Jenix?

Xưởng nên lắp thước quang Jenix khi máy cơ vẫn còn đủ độ ổn định nhưng việc đọc du xích, căn chỉnh tọa độ và kiểm soát hành trình bằng phương pháp thủ công bắt đầu làm chậm quá trình gia công. Với máy phay, máy tiện, máy mài hoặc máy doa, thước quang giúp người vận hành theo dõi vị trí dịch chuyển của từng trục trên màn hình hiển thị số, từ đó giảm sai sót khi đọc vạch chia cơ khí và thao tác thuận tiện hơn trong các công việc cần lấy tọa độ, dịch chuyển theo kích thước hoặc gia công lặp lại.

Thước quang Jenix đặc biệt phù hợp khi xưởng thường xuyên gặp các tình huống như phải canh chỉnh nhiều lần trước khi cắt, mất thời gian kiểm tra lại vị trí bàn máy, kích thước giữa các chi tiết chưa ổn định, thợ mới khó thao tác chính xác như thợ có kinh nghiệm, hoặc máy cũ vẫn còn dùng tốt nhưng cần nâng cấp khả năng đo hành trình. Trong các trường hợp này, lắp thước quang Jenix giúp xưởng kiểm soát vị trí rõ ràng hơn, giảm phụ thuộc vào cảm giác thao tác và hỗ trợ quá trình gia công ổn định hơn.

Tuy nhiên, thước quang không phải giải pháp sửa lỗi cơ khí của máy. Nếu máy bị rơ lớn, mòn dẫn hướng, bàn máy rung, trục dịch chuyển không đều hoặc gá đặt không chắc, xưởng cần kiểm tra và xử lý tình trạng cơ khí trước hoặc song song với việc lắp thước. Thước quang Jenix phù hợp nhất khi nền máy còn ổn định và xưởng muốn nâng cấp hệ thống đo để làm việc nhanh hơn, chính xác hơn và kiểm soát hành trình gia công tốt hơn.

Giá trị khác biệt của thước quang Jenix Hàn Quốc

Thước quang Jenix Hàn Quốc phù hợp với các xưởng cơ khí không chỉ cần lắp thêm hệ hiển thị số cho máy công cụ, mà còn cần một bộ thước đo có độ chính xác, độ ổn định và độ tin cậy cao hơn trong quá trình sử dụng lâu dài. Đây là lựa chọn phù hợp cho máy phay, máy tiện, máy mài hoặc máy doa khi xưởng muốn kiểm soát hành trình rõ ràng hơn, giảm sai sót khi đọc vị trí và nâng cấp máy cơ theo hướng chuyên nghiệp hơn.

Với tùy chọn độ phân giải 1µm và 5µm, thước quang Jenix đáp ứng được cả nhu cầu gia công cơ khí phổ thông lẫn các công việc cần kiểm soát lượng dịch chuyển nhỏ hơn. Khi được chọn đúng hành trình, đúng vị trí lắp và kết hợp với màn hình hiển thị số phù hợp, thước quang Jenix giúp người vận hành theo dõi tọa độ ổn định hơn trong các thao tác lấy chuẩn, dịch chuyển bàn máy, gia công lặp lại và kiểm soát kích thước.

Jenix không phải lựa chọn dành cho xưởng chỉ tìm chi phí đầu tư thấp nhất. Sản phẩm phù hợp hơn với những đơn vị ưu tiên độ chính xác, độ ổn định khi vận hành và hiệu quả sử dụng lâu dài. Với các máy cơ còn đủ độ cứng vững, việc lắp thước quang Jenix giúp nâng cấp khả năng đo hành trình mà không cần thay mới toàn bộ máy, từ đó hỗ trợ xưởng làm việc nhanh hơn, kiểm soát tốt hơn và giảm rủi ro sai số trong quá trình gia công.

Thước quang Jenix phù hợp với những loại máy nào?

Thước quang Jenix phù hợp với các dòng máy công cụ cần đo hành trình dịch chuyển tuyến tính của bàn máy, bàn dao hoặc trục máy. Trong thực tế xưởng cơ khí, thiết bị này thường được lắp cho máy phay, máy tiện, máy mài, máy doa, máy khoan và các máy cơ cần nâng cấp hệ thống hiển thị vị trí. Điều kiện quan trọng là máy còn đủ độ ổn định cơ khí, hành trình trục rõ ràng và có vị trí lắp thước phù hợp.

Thước quang Jenix cho máy phay

Với máy phay, thước quang Jenix thường được lắp trên các trục X, Y và Z để theo dõi hành trình bàn máy hoặc đầu máy. Khi gia công các công việc như phay mặt, phay rãnh, khoan lỗ theo tọa độ, phay bậc hoặc gia công nhiều vị trí lặp lại, màn hình hiển thị số giúp người vận hành kiểm soát vị trí dịch chuyển rõ ràng hơn so với đọc du xích cơ khí. Đây là nhóm máy rất phù hợp để lắp thước quang, nhất là khi xưởng cần giảm thời gian căn chỉnh và tăng độ ổn định khi lấy tọa độ.

Thước quang Jenix cho máy tiện

Với máy tiện, thước quang Jenix có thể được dùng để theo dõi hành trình bàn dao theo phương dọc và phương ngang. Việc hiển thị vị trí dịch chuyển trên màn hình số giúp người vận hành kiểm soát chiều dài tiện, đường kính gia công, lượng ăn dao và vị trí vai bậc thuận tiện hơn. Thước quang đặc biệt hữu ích khi tiện nhiều chi tiết giống nhau, tiện các bậc kích thước hoặc cần giảm sai sót khi đọc vạch chia trên tay quay.

Thước quang Jenix cho máy mài

Với máy mài, thước quang Jenix phù hợp cho các nguyên công cần kiểm soát lượng dịch chuyển nhỏ và ổn định. Khi mài phẳng, mài tròn hoặc mài tinh, sai lệch nhỏ trong quá trình dịch chuyển có thể ảnh hưởng trực tiếp đến kích thước và chất lượng bề mặt. Việc lắp thước quang giúp người vận hành theo dõi hành trình rõ hơn, hỗ trợ kiểm soát lượng dịch chuyển trong từng bước gia công.

Thước quang Jenix cho máy doa, máy khoan và máy công cụ khác

Với máy doa, máy khoan hoặc các máy công cụ khác, thước quang Jenix có thể được lựa chọn theo hành trình cần đo, vị trí lắp đặt và kết cấu thực tế của máy. Thiết bị phù hợp khi xưởng cần xác định vị trí dịch chuyển rõ ràng hơn, thao tác theo tọa độ thuận tiện hơn hoặc nâng cấp máy cơ để giảm phụ thuộc vào cách đọc cơ khí thủ công.

Trước khi chọn thước quang Jenix, xưởng nên xác định loại máy, số trục cần lắp, hành trình thực tế của từng trục và không gian lắp đặt trên thân máy. Với vị trí lắp hẹp, có thể cân nhắc dòng thước gọn hơn; với máy có hành trình dài hoặc không gian lắp rộng hơn, cần chọn dòng thước và chiều dài đo phù hợp để đảm bảo lắp đặt ổn định và sử dụng hiệu quả.

Cách chọn nhanh thước quang Jenix phù hợp

Để chọn đúng thước quang Jenix, xưởng nên bắt đầu từ loại máy cần lắp và số trục cần đo. Với máy phay, nhu cầu phổ biến là theo dõi hành trình các trục X, Y, Z. Với máy tiện, cần xác định hành trình bàn dao theo phương dọc và phương ngang. Với máy mài, máy doa hoặc máy khoan, cần xác định rõ trục nào cần kiểm soát vị trí để chọn chiều dài thước và màn hình hiển thị số phù hợp.

Yếu tố tiếp theo là hành trình thực tế của từng trục máy. Không nên chọn thước chỉ dựa trên kích thước tổng thể của máy hoặc ước lượng bằng mắt. Xưởng cần đo hành trình làm việc thực tế của bàn máy, bàn dao hoặc trục cần lắp thước, sau đó chọn chiều dài đo phù hợp với hành trình sử dụng. Việc chọn sai hành trình có thể khiến thước không đo đủ phạm vi dịch chuyển hoặc gây khó khăn khi bố trí đầu đọc, dây tín hiệu và tấm bảo vệ thước.

Không gian lắp đặt cũng là tiêu chí quan trọng khi chọn thước quang Jenix. Nếu vị trí lắp hẹp, khó bố trí thước hoặc bị vướng kết cấu máy, nên ưu tiên dạng thân thước gọn hơn như JSS. Nếu không gian lắp rộng hơn, có thể cân nhắc JSM để thuận tiện hơn cho bố trí cơ khí. Việc chọn JSS hay JSM chủ yếu dựa trên không gian lắp, hành trình và kết cấu máy, không phải chọn theo cấp chính xác cao thấp.

Về độ phân giải, thước quang Jenix có thể được lựa chọn theo yêu cầu gia công thực tế. Độ phân giải 5µm phù hợp với nhiều nhu cầu gia công cơ khí phổ thông trên máy phay, máy tiện và máy doa. Độ phân giải 1µm phù hợp hơn với các công việc cần kiểm soát lượng dịch chuyển nhỏ, yêu cầu độ chính xác cao hơn hoặc các nguyên công như mài tinh. Xưởng không nên chọn độ phân giải chỉ vì thông số cao hơn, mà cần xét đồng thời độ ổn định của máy, yêu cầu kích thước chi tiết và điều kiện gia công thực tế.

Trước khi báo giá hoặc đặt mua, xưởng nên chuẩn bị đầy đủ thông tin gồm loại máy, số trục cần lắp, hành trình từng trục, không gian lắp đặt, yêu cầu độ phân giải và tình trạng màn hình hiển thị số hiện có. Nếu chưa chắc nên chọn model nào, cách nhanh nhất là gửi ảnh tổng thể máy, ảnh khu vực dự kiến lắp thước và hành trình từng trục để được tư vấn đúng cấu hình thước quang Jenix phù hợp.
