Máy tiện đứng CNC – Giải pháp gia công chi tiết lớn & tải nặng

Máy tiện đứng CNC là máy tiện có trục chính bố trí thẳng đứng, phôi thường gá trên bàn quay hoặc mâm cặp nằm ngang và gia công theo chương trình CNC, phù hợp khi cần xử lý chi tiết lớn, nặng và khó gá trên máy tiện ngang. Dòng máy này thường dùng để gia công vành, bích, vòng, vỏ, chi tiết dạng đĩa hoặc chi tiết thành mỏng nhưng yêu cầu độ ổn định gá kẹp cao. Nhờ tải trọng phôi được đỡ theo phương thẳng đứng, việc gá kẹp chi tiết nặng thuận lợi hơn và quá trình cắt gọt ổn định hơn với chi tiết cồng kềnh. Trong nhà xưởng, máy tiện đứng CNC phù hợp các xưởng cơ khí nặng, khuôn mẫu cỡ lớn hoặc xưởng thường xuyên nhận đơn hàng chi tiết lớn cần kiểm soát sai số tốt.

Ưu điểm máy tiện đứng CNC

Ưu điểm lớn nhất của máy tiện đứng CNC trong sản xuất là tối ưu cho phôi đường kính lớn, khối lượng lớn hoặc chi tiết ngắn nhưng nặng, vì hướng trục chính thẳng đứng giúp tải trọng phôi đi theo phương trọng lực, hỗ trợ gá kẹp ổn định và thao tác nâng hạ thuận lợi hơn khi làm chi tiết lớn. Nhờ đặc tính này, máy tiện đứng thường được dùng cho các nhóm chi tiết như vòng, bích, vành, vỏ, chi tiết dạng đĩa trong các ngành ô tô, năng lượng và cơ khí nặng, nơi cần độ ổn định cao khi cắt gọt trên phôi lớn.

Gia công đĩa phanh/chi tiết dạng đĩa đường kính lớn trên cấu hình tiện đứng, phù hợp phôi nặng, đường kính lớn.

Nhược điểm máy tiện đứng CNC

Nhược điểm của máy tiện đứng CNC là không phù hợp bằng máy tiện ngang khi gia công chi tiết dài theo phương trục, vì cấu hình tiện đứng thường hiệu quả nhất với chi tiết có đường kính lớn nhưng chiều dài không quá lớn; nếu chi tiết càng dài và mảnh thì bài toán gá và ổn định gia công sẽ kém lợi thế hơn. Ngoài ra, trong thực tế đầu tư nhà xưởng, máy tiện đứng thường có chi phí cao hơn và một số cấu hình có thể khó tiếp cận vùng gia công hơn so với máy tiện ngang, nên yêu cầu bố trí mặt bằng, nâng hạ và quy trình vận hành phù hợp để khai thác hiệu quả.

Ứng dụng máy tiện đứng CNC

Máy tiện đứng CNC được ứng dụng nhiều trong sản xuất khi cần gia công chi tiết đường kính lớn, khối lượng lớn hoặc dạng ngắn–nặng, vì cấu hình trục chính thẳng đứng giúp gá kẹp ổn định và thuận lợi khi nâng hạ phôi nặng. Nhờ đó, máy phù hợp các bài toán gia công hạng nặng và yêu cầu ổn định hình học cao trên bề mặt tròn lớn trong môi trường nhà xưởng.

Trong thực tế, máy tiện đứng CNC thường dùng để gia công các chi tiết như vòng, bích, vành, vỏ (housing/casing), thân van, vỏ ổ trục, và trong ngành ô tô có thể gặp ở các chi tiết dạng đĩa như đĩa phanh. Trong tổ chức sản xuất, máy tiện đứng phù hợp xưởng cơ khí nặng hoặc xưởng có đơn hàng tập trung vào chi tiết lớn, cần giảm rủi ro sai số do gá khó và đảm bảo tiến độ khi gia công các phôi cồng kềnh.

Các dòng máy tiện đứng CNC hiện có

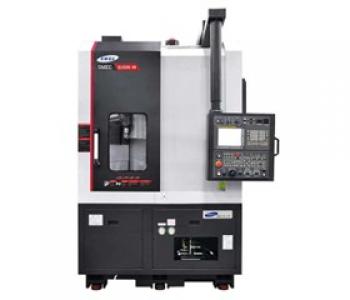

1. MÁY TIỆN ĐỨNG CNC DÒNG SLV500

Máy tiện đứng CNC dòng SLV500 phù hợp cho nhà xưởng cơ khí vừa và xưởng gia công chi tiết cỡ trung bình đến lớn, đặc biệt nhóm chi tiết dạng đĩa/vòng như bích, vành, vỏ, moay-ơ… trong khoảng đường kính tiện tối đa 500 mm và chiều dài tiện khoảng 495 mm, dùng mâm cặp 12–15 inch. Nhờ kết cấu bệ và cột độ cứng cao, giảm rung và hạn chế ảnh hưởng giãn nở nhiệt, máy đáp ứng tốt nhu cầu cắt nặng nhưng vẫn giữ độ ổn định kích thước cho các đơn hàng yêu cầu chất lượng đồng đều. Hệ thống xả phoi và rửa trôi phoi dung lượng lớn giúp vận hành liên tục sạch phoi khi gia công nhiều, phù hợp xưởng chạy theo lô và muốn giảm thời gian dừng để vệ sinh phoi. Với các xưởng cần vận hành dễ dàng và ổn định theo ca, màn hình điều khiển lớn và hệ thống làm mát dung tích lớn cũng hỗ trợ quản lý sản xuất thuận tiện hơn.

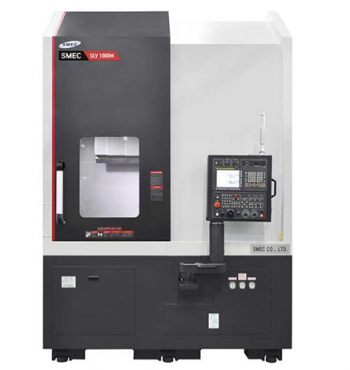

2. MÁY TIỆN ĐỨNG CNC DÒNG SLV1000

Máy tiện đứng CNC SLV1000 phù hợp cho nhà xưởng cơ khí vừa–lớn và xưởng cơ khí nặng thường xuyên gia công chi tiết đường kính lớn như bích lớn, vành, vòng, vỏ (housing), thân van, moay-ơ cỡ lớn, với khả năng tiện tối đa khoảng Ø1.000 mm và chiều dài tiện khoảng 955 mm, dùng mâm cặp 24–32 inch. Nhờ kết cấu bệ và cột độ cứng cao, giảm rung tốt, máy đáp ứng ổn định các nguyên công cắt nặng khi xưởng phải lấy lượng dư lớn hoặc gia công vật liệu khó, đồng thời giữ chất lượng đồng đều theo lô. Thiết kế xả phoi hiệu quả kèm hệ thống rửa trôi phoi dung lượng lớn hỗ trợ vận hành liên tục, phù hợp các xưởng chạy nhiều phoi, cần giảm thời gian dừng để vệ sinh. Dung tích bồn làm mát lớn và vận hành dễ giúp tối ưu cho môi trường sản xuất theo ca, nơi yêu cầu máy chạy bền và ổn định tiến độ.

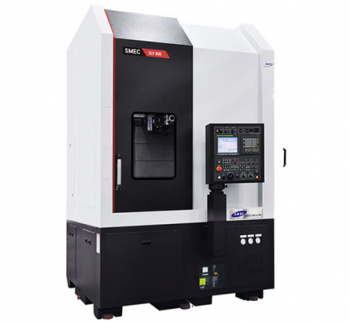

3. MÁY TIỆN ĐỨNG CNC DÒNG SLV8500

Máy tiện đứng CNC SLV8500M phù hợp cho nhà xưởng cơ khí vừa đến lớn chuyên gia công chi tiết dạng đĩa/vòng và vỏ cỡ trung bình–lớn như bích, vành, housing, với khả năng tiện tối đa Ø850 mm và chiều dài tiện tối đa 780 mm. Máy được thiết kế theo hướng vừa cắt nặng vừa chính xác nhờ kết cấu độ cứng cao, dẫn hướng hộp (box guideways) và giải pháp hạn chế ảnh hưởng giãn nở nhiệt, nên phù hợp xưởng cần gia công ổn định theo lô. Về tự động hóa năng suất, mâm dao phân độ tốc độ cao giúp giảm thời gian không cắt, tăng hiệu suất khi chạy sản lượng. Ngoài ra, máy có thể trang bị tùy chọn ATC (tự động thay dao) để rút ngắn thời gian chuẩn bị và tăng mức độ tự động trong vận hành.
