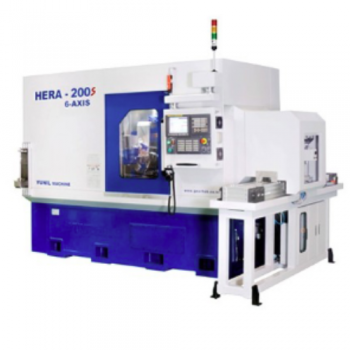

Máy phay lăn răng CNC là một dạng máy công cụ chuyên dùng để gia công các chi tiết có răng như bánh răng, trục vít, then hoa, đĩa xích… Máy vận hành dựa trên nguyên lý bao hình, nghĩa là dao phay lăn răng và phôi sẽ chuyển động tương đối với nhau theo một đường cong xác định, từ đó hình thành các rãnh răng trên phôi.

Máy phay lăn răng CNC được sử dụng để gia công những chi tiết có răng như bánh răng, trục vít, then hoa, đĩa xích… Điểm nổi bật của loại máy này là được tích hợp hệ thống điều khiển CNC, giúp quá trình gia công diễn ra tự động, đồng thời đảm bảo độ chính xác cao trong sản xuất.

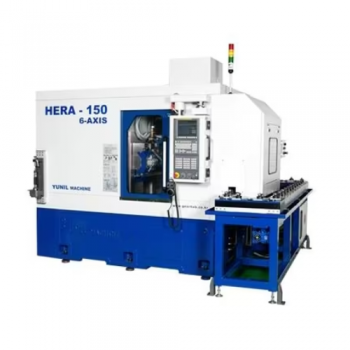

Cấu tạo của máy phay lăn răng CNC

Cấu tạo máy phay lăn răng CNC có thể thay đổi theo kích thước gia công, cách bố trí trục và thiết kế của từng hãng. Tuy nhiên, máy thường gồm các cụm chức năng chính sau:

Thân và bệ máy: Chịu tải, đỡ các cụm chuyển động và duy trì độ cứng vững trong quá trình cắt.
Cụm trục dao: Gá và truyền chuyển động quay cho dao phay lăn răng. Đầu dao có thể điều chỉnh góc phù hợp với góc nâng của dao và góc nghiêng răng cần gia công.
Cụm trục phôi: Gá, định tâm và quay phôi theo quan hệ đồng bộ với trục dao. Phôi có thể được kẹp bằng trục gá, mâm cặp hoặc đồ gá chuyên dụng.
Các cụm chạy dao: Tạo chuyển động hướng kính, dọc trục và dịch chuyển dao theo yêu cầu công nghệ. Số lượng và cách bố trí trục điều khiển phụ thuộc từng model máy.
Hệ điều khiển CNC: Đồng bộ tốc độ quay giữa dao và phôi, đồng thời điều khiển chiều sâu cắt, lượng chạy dao và các chu trình gia công.
Hệ thống bôi trơn, làm mát và thoát phoi: Giảm ma sát, kiểm soát nhiệt, đưa phoi ra khỏi vùng cắt và hỗ trợ duy trì tuổi bền dao.
Thiết bị phụ trợ: Tùy cấu hình, máy có thể tích hợp cấp phôi tự động, đo dao, đo phôi, vát mép hoặc thu sản phẩm.

Khi lựa chọn máy phay lăn răng CNC, nhà xưởng cần kiểm tra cấu hình thực tế của từng model thay vì chỉ dựa vào tên các trục, vì kết cấu và hướng chuyển động có thể khác nhau giữa các nhà sản xuất.

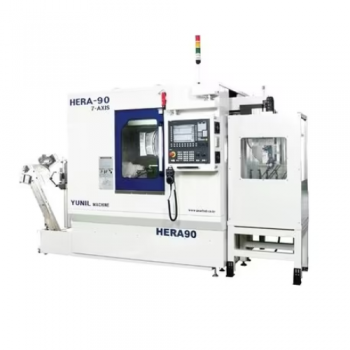

Ứng dụng của máy phay lăn răng CNC

Máy phay lăn răng CNC được sử dụng chủ yếu để gia công răng ngoài theo phương pháp bao hình liên tục. Máy phù hợp với sản xuất bánh răng theo lô nhờ khả năng đồng bộ chuyển động giữa dao và phôi, duy trì bước răng ổn định và rút ngắn thời gian gia công.

Các chi tiết thường được gia công gồm:

Bánh răng trụ răng thẳng.
Bánh răng trụ răng nghiêng.
Bánh răng liền trục và trục có đoạn răng.
Then hoa ngoài.
Bánh xích và một số biên dạng răng ngoài khi sử dụng dao cùng chu trình phù hợp.

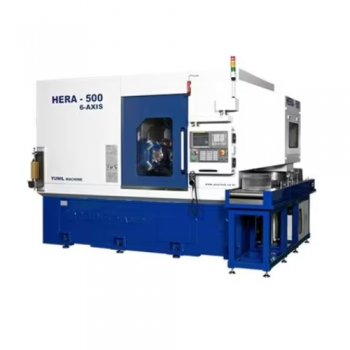

Máy phay lăn răng CNC được ứng dụng trong sản xuất hộp số, bộ truyền động, động cơ giảm tốc, máy công nghiệp, thiết bị nâng hạ, máy nông nghiệp, linh kiện ô tô và xe máy. Dòng máy này đáp ứng cả sản xuất nhiều mã hàng lẫn gia công hàng loạt, tùy khả năng thay đổi đồ gá, dao và mức độ tự động hóa.

Phạm vi gia công phụ thuộc vào đường kính phôi, môđun, chiều rộng răng, góc nghiêng, khoảng dịch dao và kết cấu máy. Máy phay bánh răng thông thường chủ yếu gia công răng ngoài; bánh răng trong, bánh răng côn hoặc trục vít có thể cần phương pháp và cấu hình máy chuyên dụng khác.
