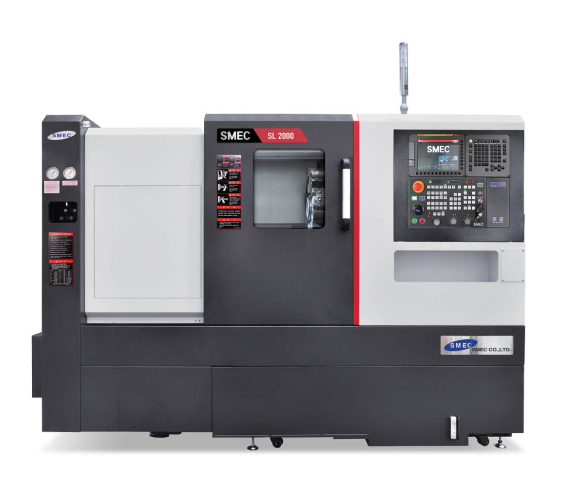

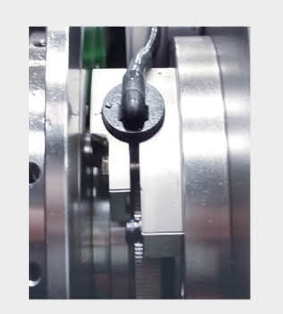

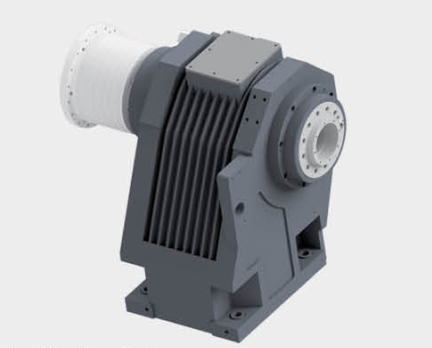

Thay đổi cảm biến phát hiện quay trục chính, loại bỏ một nguyên nhân gây sự cố bảo trì:

Chuyển cảm biến định hướng trục chính từ bộ mã hóa vị trí sang cảm biến BZ giúp nâng cao năng suất tổng thể nhờ tăng độ chính xác khi đo tốc độ/quay của trục chính, đồng thời loại bỏ nhu cầu phải căn chỉnh dây đai đồng bộ và giảm một nguyên nhân phát sinh sự cố.

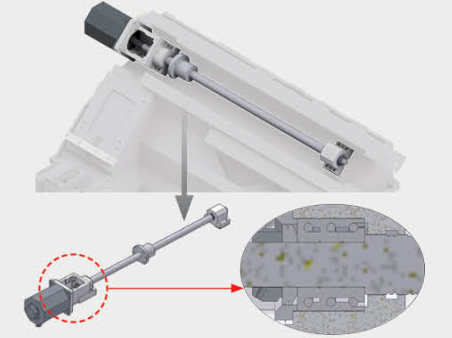

• Vít me bi độ chính xác cao cho tất cả các trục được tiền kéo và neo hai đầu bằng ổ bi tiếp xúc góc chính xác cấp P4 để giảm tối thiểu biến dạng do nhiệt.
• Sử dụng ổ bi tiếp xúc góc độ chính xác cao và vít me bi đường kính lớn nhằm tăng độ cứng vững và độ ổn định khi gia công.

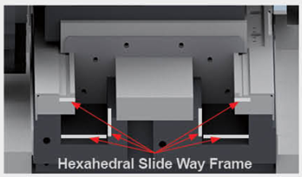

Bề mặt dẫn hướng rộng và kết cấu dẫn hướng tiếp xúc 6 điểm được tôi nhiệt và mài chính xác, duy trì độ cứng vững cao khi gia công cắt nặng trong suốt vòng đời máy.

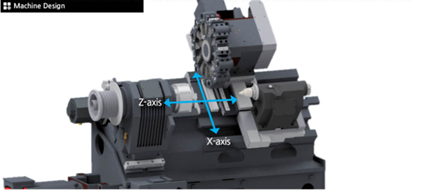

• Bệ nghiêng 45° với kết cấu ống chịu xoắn và gân tăng cứng có khả năng chống xoắn và chống uốn vượt trội, giúp duy trì độ chính xác cao ngay cả trong điều kiện cắt nặng.
• Bệ nghiêng đồng thời tạo điều kiện tiếp cận chi tiết thuận lợi và hỗ trợ thoát phoi hiệu quả.

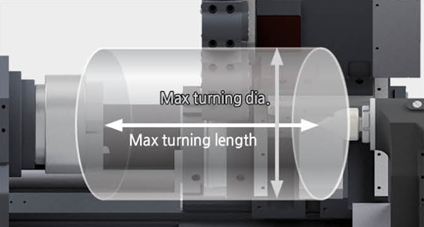

Model

Đơn vị

Đường kính tiện lớn nhất

Chiều dài tiện lớn nhất

SL2000A

mm

Ø360

540

SL2000AM

mm

Ø360

520

SL2000B

mm

Ø360

540

SL2000BM

mm

Ø360

520

Hạng mục / Mô tả

6 inch

8 inch

GIÁ DAO TĨNH

Tấm kẹp

4

4

Giá dao tiện ngoài

Đầu nối dài

-

-

Giá dao tiện mặt đầu

2

2

GIÁ DAO TIỆN LỖ

Giá dao tiện trong

Loại đơn (Ø40, Ø1-1/2")

-

-

Giá dao khoan chữ U

Nắp chụp

6

6

GIÁ DAO PHAY

Giá dao phay trục (thẳng)

Tiêu chuẩn

-

-

Giá dao phay trục (thẳng)

Tưới nguội qua dao

-

-

Giá dao phay hướng kính (góc)

Tiêu chuẩn

-

-

Giá dao phay hướng kính (góc)

Tưới nguội qua dao

-

-

BẠC KẸP

Bạc kẹp cán tiện lỗ

Ø8

1

1

Ø10

1

1

Ø12

1

1

Ø16

1

1

Ø20

1

1

Ø25

1

1

Ø32

1

1

Bạc kẹp mũi khoan

MT2

1

1

MT3

1

1

Ống kẹp ER

-

-

Hạng mục / Mô tả

6 inch

8 inch

GIÁ DAO TĨNH

Tấm kẹp

-

-

Giá dao tiện ngoài

1

1

Giá dao tiện ngoài

Đầu nối dài

2

2

Giá dao tiện mặt đầu

1

1

GIÁ DAO TIỆN LỖ

Giá dao tiện trong

Loại đơn (Ø40, Ø1-1/2")

-

-

Giá dao khoan chữ U

Nắp chụp

4

4

GIÁ DAO PHAY

Giá dao phay trục (thẳng)

Tiêu chuẩn

2

2

Giá dao phay trục (thẳng)

Tưới nguội qua dao

-

-

Giá dao phay hướng kính (góc)

Tiêu chuẩn

2

2

Giá dao phay hướng kính (góc)

Tưới nguội qua dao

-

-

BẠC KẸP

Bạc kẹp cán tiện lỗ

Ø8

1

1

Ø10

1

1

Ø12

1

1

Ø16

1

1

Ø20

1

1

Ø25

1

1

Ø32

1

1

Bạc kẹp mũi khoan

MT2

1

1

MT3

1

1

Ống kẹp ER

-

-

Nhóm

Hạng mục

Đơn vị

SL 2000

SL 2000M

Loại A

Loại B

Loại A

Loại B

Mâm cặp

Cỡ mâm cặp

inch

6"

8"

6"

8"

Khả năng

Đường kính quay qua băng máy

mm

570

570

570

570

Đường kính quay qua bàn trượt ngang

mm

460

460

460

460

Đường kính tiện lớn nhất

mm

360

360

360

360

Đường kính phay lớn nhất

mm

-

-

372

372

Chiều dài tiện lớn nhất

mm

540

540

520

520

Trục chính

Tốc độ trục chính

vòng/phút

6.000

4.500

6.000

4.500

Chuẩn mũi trục chính

ASA

A2-5

A2-6

A2-5

A2-6

Đường kính trong ống kéo (draw tube)

mm

52

68

52

68

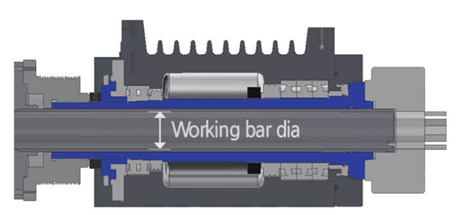

Đường kính lỗ trục chính

mm

61

76

61

76

Công suất động cơ trục chính (liên tục/tối đa)

kW

15/18,5

15/18,5

15/18,5

15/18,5

Hành trình

Hành trình trục X

mm

210

210

215

215

Hành trình trục Z

mm

560

560

560

560

Tốc độ chạy nhanh trục X

m/phút

24

24

24

24

Tốc độ chạy nhanh trục Z

m/phút

30

30

30

30

Ổ dao

Số vị trí dao

vị trí

12

12

12[24] (BMT55)

12[24] (BMT55)

Kích thước cán dao vuông

mm

25

25

25

25

Đường kính cán dao tiện lỗ

mm

40

40

40

40

Thời gian phân độ

giây

0,15

0,15

0,20

0,20

Tốc độ dụng cụ quay

vòng/phút

-

-

5.000

5.000

Công suất động cơ dụng cụ quay (liên tục/tối đa)

kW

-

-

3,7/5,5

3,7/5,5

Ụ động

Đường kính ống trượt

mm

75

75

75

75

Hành trình ống trượt

mm

80

80

80

80

Côn ống trượt

MT

MT4

MT4

MT4

MT4

Máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

2.738(3.733) × 1.530 × 1.920

2.738(3.733) × 1.530 × 1.920

2.738(3.733) × 1.530 × 1.920

2.738(3.733) × 1.530 × 1.920

Kích thước (kèm băng tải phoi phía sau) D×R×C

mm

2.738 × 1.750(2.331) × 1.920

2.738 × 1.750(2.331) × 1.920

2.738 × 1.750(2.331) × 1.920

2.738 × 1.750(2.331) × 1.920

Khối lượng

kg

3.700

3.900

3.800

4.000

Dung tích bồn tưới nguội

lít

200

200

200

200

Nguồn điện

Nguồn cấp điện

kVA/V

31/220

31/220

31/220

31/220

Hệ điều khiển

Bộ điều khiển

FANUC 0i-TF+

Nhóm

Hạng mục / Mô tả

Ghi chú

SL2000A/B

SL2000AM/BM

Trục chính

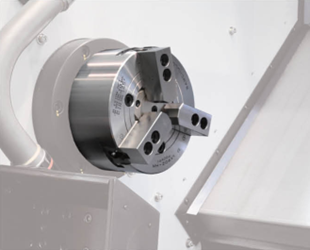

Mâm cặp 3 chấu lỗ thông (mở tâm)

●

●

Mâm cặp 3 chấu kín tâm

○

○

Chấu mềm

(3 bộ)

●

●

Chấu cứng

(1 bộ)

○

○

Bàn đạp kẹp mâm cặp

●

●

Kẹp mâm cặp 2 cấp áp suất

○

○

Điều khiển trục C

(0,001°)

X

●

Xác nhận kẹp mâm cặp

●

●

Bàn đạp kép mâm cặp

○

○

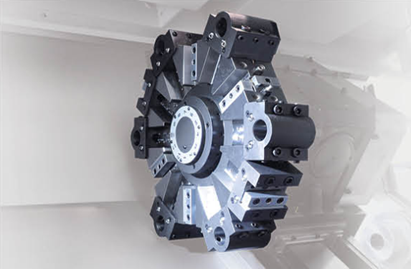

Tháp dao

Giá dao

●

●

Loại giá dao quay

BMT

X

●

Giá dao quay hướng trục

Kiểu collet, 2 cái

X

●

Giá dao quay hướng kính

Kiểu collet, 2 cái

X

●

Giá dao quay hướng trục

Kiểu đầu chuyển

X

○

Giá dao quay hướng kính

Kiểu đầu chuyển

X

○

Bạc lót cán dao tiện lỗ

(dùng chung với bạc của giá dao khoan chữ U)

●

●

Bạc kẹp mũi khoan

●

●

Giá dao khoan chữ U

●

●

Nắp khoan chữ U

●

●

Giá dao đầu xoay

○

○

Ụ động

Ụ động lập trình

●

●

Mũi chống tâm quay

(tiêu chuẩn kèm ụ động)

○

○

Mũi chống tâm quay chính xác cao

○

○

Ụ động 2 cấp áp suất

○

○

Xác nhận ống trượt tiến/lùi

○

○

Bàn đạp ụ động

○

○

Tưới nguội & thổi khí

Tưới nguội tiêu chuẩn

(vòi phun)

○

○

Tưới nguội mâm cặp

○

○

Súng tưới nguội

○

○

Tưới nguội qua trục chính cho mâm cặp

(dùng dung dịch đặc biệt)

△

△

Rửa băng máy

○

○

Thổi khí mâm cặp

○

○

Tưới nguội qua dụng cụ cho giá dao quay

○

○

Thổi khí ụ động

X

X

Thổi khí tháp dao

X

X

Súng khí

○

○

Thổi khí qua trục chính

(cho mâm cặp đặc biệt)

○

○

Bơm tưới nguội

4,5 bar

●

●

Bơm tưới nguội

6 bar

○

○

Bơm tưới nguội

10 bar

○

○

Bơm tưới nguội

14,5 bar

○

○

Bơm tưới nguội

20 bar

○

○

Hệ thống tưới nguội áp lực cao

(cho giải pháp tự động hóa)

△

△

Bộ làm lạnh dung dịch tưới nguội

○

○

Nhóm

Hạng mục / Mô tả

Ghi chú

SL2000A/B

SL2000AM/BM

Xử lý phoi

Bồn tưới nguội

140 L

●

●

Băng tải phoi kiểu bản lề/gạt

Bên phải

○

○

Băng tải phoi kiểu bản lề/gạt

Phía sau

○

○

Băng tải phoi đặc biệt

(lọc tang trống)

△

△

Thùng chứa phoi

Cố định 380 L

○

○

Thùng chứa phoi

Xoay 275 L

○

○

An toàn

Liên động cửa

●

●

Bộ giới hạn mô-men chống quay ngược

(BST)

X

X

Bộ giới hạn mô-men

X

X

Che chắn chống bắn phoi/dung dịch toàn phần

●

●

Liên động áp suất thủy lực mâm cặp

X

X

Điện

Đèn tháp 3 tầng và còi báo

●

●

Đèn tủ điện

X

X

Tay quay điện tử từ xa

X

X

Bộ đếm sản phẩm

Kỹ thuật số

△

△

Bộ đếm tổng

Kỹ thuật số

△

△

Bộ đếm dao

Kỹ thuật số

△

△

Bộ đếm đa kênh

6 cái

△

△

Bộ đếm đa kênh

9 cái

△

△

Aptomat chống rò/tiếp địa

△

△

Bộ ổn áp tự động

(AVR)

X

X

Máy biến áp

25 kVA

○

○

Máy biến áp

30 kVA

△

△

Tự động ngắt nguồn

○

○

Đo kiểm

Thiết bị đo dao

Thủ công

○

○

Thiết bị đo dao

Tự động

○

○

Thiết bị đo điểm chuẩn bằng khí

TACO

△

△

Thiết bị đo điểm chuẩn bằng khí

SMC

△

△

Thước quang

Trục X

○

○

Thước quang

Trục Z

○

○

Cảm biến mức dung dịch tưới nguội

(yêu cầu băng tải phoi)

○

○

Môi trường

Máy lạnh tủ điện

○

○

Máy hút ẩm

△

△

Bộ thu sương dầu

○

○

Thiết bị gạt váng dầu

○

○

Bôi trơn tối thiểu

(MQL)

○

○

Tự động hóa

Cửa tự động

○

○

Cửa che tự động

(cho giải pháp tự động hóa)

○

○

Bộ điều khiển phụ

△

△

Giao diện cấp phôi thanh

△

△

Bổ sung mã M

(4 cặp)

△

△

Giao diện tự động hóa

△

△

Mở rộng I/O (bao gồm vào/ra)

16 điểm

△

△

Mở rộng I/O (bao gồm vào/ra)

32 điểm

△

△

Bộ hứng sản phẩm

○

○

Băng tải sản phẩm

(yêu cầu bộ hứng sản phẩm)

X

X

Thủy lực

Xi lanh thủy lực tiêu chuẩn

Kiểu trung tâm mở

●

●

Bộ nguồn thủy lực tiêu chuẩn

35 bar / 14 L

●

●

Bộ nguồn thủy lực tiêu chuẩn

35 bar / 15 L

X

X
