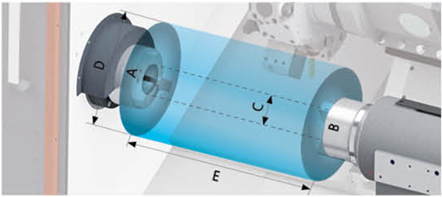

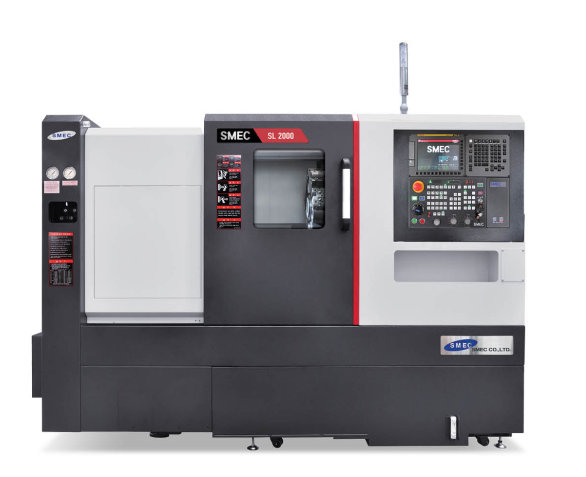

Dòng SL 2500SY cung cấp danh mục cấu hình đa dạng, giúp tăng năng suất và tối ưu chi phí gia công, phù hợp nhiều nhu cầu sản xuất khác nhau. Máy hỗ trợ nhiều lựa chọn cỡ mâm cặp, chiều dài tiện, đồng thời có thể tích hợp trục chính phụ để hoàn thiện chi tiết trong một lần gá.

• A – Cỡ mâm cặp chính: 6”, 8”, 10”
• B – Cỡ mâm cặp phụ: 6”, 8”
• C – Đường kính phôi thanh làm việc: Ø51 ~ Ø76 mm

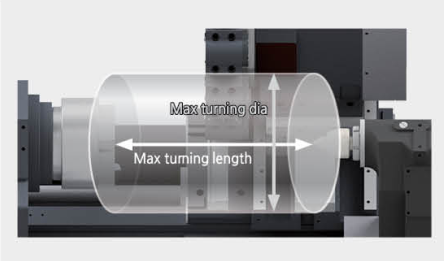

• D – Đường kính tiện lớn nhất: Ø360 ~ Ø395 mm
• E – Chiều dài tiện lớn nhất: 450 ~ 1.280 mm

Hạng mục

Đơn vị

SL 2500Y/SY/LY/LSY

Số vị trí dao

cái

12(24)

Kiểu tháp dao

BMT65

Kích thước cán dao vuông & đường kính cán dao tiện lỗ

mm

□25×25, Ø50

Thời gian phân độ (1 vị trí / 1 vòng)

giây

0,15/1

Tốc độ dụng cụ quay

vòng/phút

5.000

Công suất động cơ dụng cụ quay (liên tục/tối đa)

kW

3,7/5,5

Mô-men dụng cụ quay (liên tục/tối đa)

N·m

35,28/95,06

• Bảng điều khiển vận hành cỡ lớn 15 inch
  Bàn phím kiểu QWERTY, nút bấm dễ quan sát và bố trí hợp lý giúp thao tác nhanh, giảm sai sót.

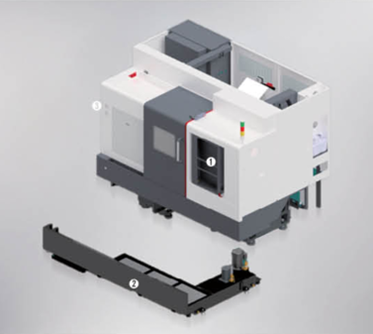

• Dễ bảo trì bồn tưới nguội
  Khi vệ sinh bồn tưới nguội, có thể tháo bồn trong khi vẫn giữ băng tải phoi gắn với máy, thuận tiện cho làm sạch và bảo dưỡng.
• Dễ điều chỉnh van thủy lực
  Đồng hồ áp và cụm van thủy lực bố trí ở vị trí thuận thao tác, giúp người vận hành điều chỉnh nhanh và an toàn hơn.

Model

Cỡ mâm cặp
(chính/phụ)

Hành trình (mm)

Trục X

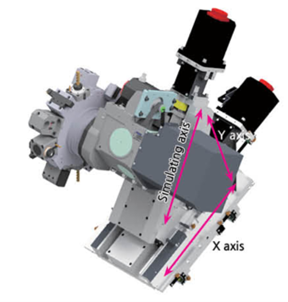

Trục Y

Trục Z

Trục ZB

SL2500AY / ASY

8" / 8" / 6"

235

100(±55)

580

580

SL2500BY / BSY

10" / 10" / 6"

235

100(±55)

580

565

SL2500ALY / ALSY

8" / 8" / 6"

235

100(±55)

1.375

1.388

SL2500BLY / BLSY

10" / 10" / 6"

235

100(±55)

1.375

1.346

Model

Tốc độ trục chính tối đa (vòng/phút)

Công suất (liên tục/tối đa) (kW)

Mô-men (liên tục/tối đa) (N·m)

SL2500A/Y ASY/ALSY/LSY

4.500

11/18,5

186,2/313,1

SL2500B/Y BSY/BLY/BLSY

3.500

16,5/26

522,3/734,1

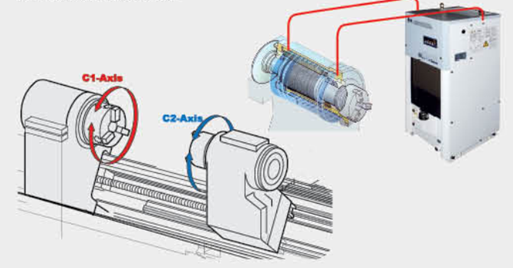

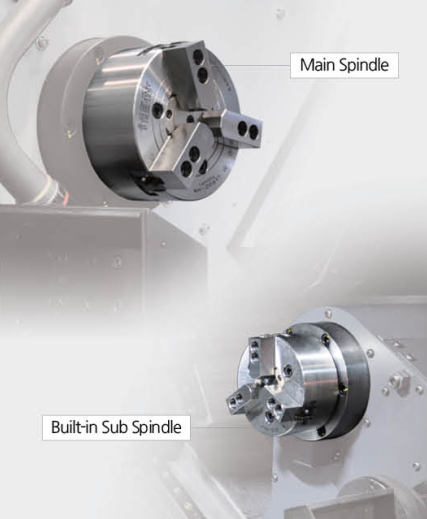

Cấu hình trục chính phụ

Tốc độ trục chính tối đa (vòng/phút)

Công suất (liên tục/tối đa) (kW)

Mô-men (liên tục/tối đa) (N·m)

SL2500SY – trục chính phụ 8"

4.000

11/15

140,1/207,8

Hạng mục

Đơn vị

SL2500A/Y ASY

SL2500B/Y BSY

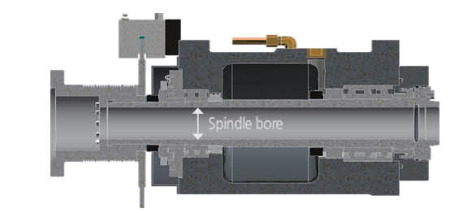

Đường kính lỗ trục chính (main)

mm

Ø78

Ø86

Chuẩn mũi trục chính (main)

ASA

A2-6

A2-8

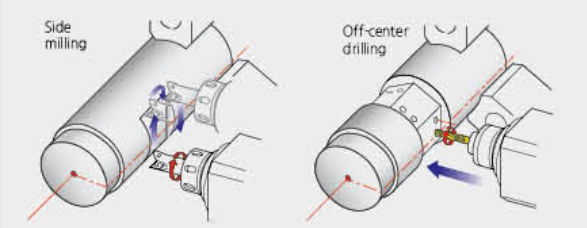

Cụm tháp dao phay kiểu BMT sử dụng tháp dao 24 vị trí (BMT55/BMT65) với khớp nối cong (curvic coupling) và lực kẹp thủy lực công suất lớn, cho phép lắp dao quay tại mọi vị trí dao và đáp ứng linh hoạt nhiều nguyên công trong một lần gá. Hệ thống giá dao chuẩn BMT55/BMT65 giúp tăng độ cứng vững, nâng cao độ chính xác khi gia công và hỗ trợ phân độ hai chiều không dừng, nhờ đó rút ngắn thời gian chuyển dao, cải thiện hiệu suất chu kỳ.

• Thời gian phân độ tháp dao: 0,15 giây
• Số vị trí dao: 12 vị trí (□25×25, Ø50)

Hệ thống tưới nguội được thiết kế với bồn dung tích 250 lít, đáp ứng nhu cầu gia công liên tục và ổn định nhiệt trong khoang máy. Bơm tưới nguội tiêu chuẩn cung cấp áp lực phù hợp cho vận hành thông thường, đồng thời có nhiều tùy chọn bơm áp cao phục vụ các chế độ cắt nặng, dao khoan/phay yêu cầu áp lực lớn và hỗ trợ thoát phoi hiệu quả.

• Dung tích bồn tưới nguội: 250 lít
• Bơm tưới nguội tiêu chuẩn: 4,5 bar (1,1 kW)
• Bơm tưới nguội tùy chọn: 7 / 10 / 14,5 / 20 bar → 60 Hz (loại nhúng)
• Tùy chọn áp cao: 30 ~ 70 bar → 60 Hz (loại rời)

Nhóm

Hạng mục / Mô tả

SL2500Y/SY

SL2500LY/LSY

Hạng mục

Quy cách

Y

SY

LY

LSY

Giá dao tĩnh

Khối kẹp

4

7

4

7

Giá dao tiện ngoài

4

1

4

1

Giá dao tiện ngoài

Loại kép

-

3

-

3

Giá dao tiện ngoài

Loại kép (phía trước)

-

-

-

-

Giá dao tiện ngoài

Loại kép (phía phụ)

-

-

-

-

Giá dao tiện mặt

-

-

-

-

Giá dao tiện lỗ

Giá dao tiện trong

-

-

-

-

Giá dao tiện trong

Loại kép

-

-

-

-

Giá dao khoan chữ U

4

-

4

-

Giá dao khoan chữ U

Loại kép

-

4

-

4

Giá dao phay

Giá dao phay hướng trục

2

2

2

2

Giá dao phay hướng kính

2

2

2

2

Ống lót (Socket)

Ống lót tiện lỗ

Ø10

1

1

1

1

Ø12

1

1

1

1

Ø16

1

1

1

1

Ø20

1

1

1

1

Ø25

1

1

1

1

Ø32

1

1

1

1

Ø40

1

1

1

1

Ống côn khoan

MT3

1

1

1

1

MT4

1

1

1

1

Collet ER

-

-

-

-

Hạng mục

SL2500Y

SL2500SY

Nhóm

Thông số

Đơn vị

Loại A

Loại B

Loại A

Loại B

Mâm cặp

Kích thước mâm cặp (chính/phụ)

inch

8"/-

10"/-

8"/6"

10"/6(8)"

Khả năng gia công

Đường kính tiện qua băng máy

mm

650

650

650

650

Đường kính tiện qua bàn trượt ngang

mm

540

540

540

540

Đường kính tiện lớn nhất

mm

360

360

360

360

Đường kính phay lớn nhất

mm

374

374

374

374

Chiều dài tiện lớn nhất

mm

490

476

490

476

Trục chính

Tốc độ trục chính (chính/phụ)

rpm

4,500/-

3,500/-

4,500/6,000

3,500/6,000(4,000)

Chuẩn mũi trục chính (chính/phụ)

ASA

A2-6/-

A2-8/-

A2-6/A2-5

A2-8/A2-5(A2-6)

Đường kính trong ống kéo (draw tube) ID

mm

68

77

68/36

77/36(52)

Lỗ thông trục chính (chính/phụ)

mm

78

86

78/45

86/45(61)

Công suất động cơ trục chính chính (liên tục/tối đa)

kW

11/18.5

18.5/26

11/18.5

18.5/26

Công suất động cơ trục chính phụ (liên tục/tối đa)

kW

-

-

5.5/7.5

5.5/7.5

Hành trình

Hành trình trục X

mm

235

235

235

235

Hành trình trục Y

mm

100 (±50)

100 (±50)

100 (±50)

100 (±50)

Hành trình trục Z

mm

580

580

580

580

Hành trình trục ZB

mm

580

565

580

565

Tốc độ chạy nhanh trục X

m/min

18

18

18

18

Tốc độ chạy nhanh trục Y

m/min

12

12

12

12

Tốc độ chạy nhanh trục Z

m/min

24

24

24

24

Tốc độ chạy nhanh trục ZB

m/min

24

24

24

24

Tháp dao

Số vị trí dao

ea

12[24] (BMT65)

12[24] (BMT65)

12[24] (BMT65)

12[24] (BMT65)

Kích thước cán dao tiện ngoài

mm

25

25

25

25

Đường kính cán dao tiện lỗ

mm

50

50

50

50

Thời gian phân độ

sec

0.20

0.20

0.20

0.20

Tốc độ dao quay

rpm

5,000

5,000

5,000

5,000

Công suất motor dao quay (liên tục/tối đa)

kW

3.7/5.5

3.7/5.5

3.7/5.5

3.7/5.5

Ụ động

Đường kính pinole

mm

-

-

-

-

Hành trình pinole

mm

-

-

-

-

Chuẩn côn pinole

MT

MT5 (Servo motor)

MT5 (Servo motor)

-

-

Thân máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

3,643(4,667)×1,930×2,085

3,643(4,667)×1,930×2,085

-

-

Kích thước (kèm băng tải phoi phía sau) D×R×C

mm

3,358×2,478(2,820)×2,085

3,358×2,478(2,820)×2,085

3,358×2,478(2,820)×2,085

3,358×2,478(2,820)×2,085

Khối lượng

kg

5,600

5,800

5,800

6,000

Dung tích bồn tưới nguội

lít

173

173

173

173

Nguồn điện

Nguồn điện

kVA/V

43/220

55/220

45/220

58(66)/220

Hệ điều khiển

Hệ điều khiển

FANUC 0i-TF+, SIEMENS

FANUC 0i-TF+, SIEMENS

FANUC 0i-TF+, SIEMENS

FANUC 0i-TF+, SIEMENS

Hạng mục

SL2500LY

SL2500LSY

Nhóm

Thông số

Đơn vị

Loại A

Loại B

Loại A

Loại B

Mâm cặp

Kích thước mâm cặp (chính/phụ)

inch

8"/-

10"/-

8"/6"

10"/6(8)"

Khả năng gia công

Đường kính tiện qua băng máy

mm

650

650

650

650

Đường kính tiện qua bàn trượt ngang

mm

540

540

540

540

Đường kính tiện lớn nhất

mm

360

360

360

360

Đường kính phay lớn nhất

mm

374

374

374

374

Chiều dài tiện lớn nhất

mm

1,284

1,271

1,284

1,271

Trục chính

Tốc độ trục chính (chính/phụ)

rpm

4,500/-

3,500/-

4,500/6,000

3,500/6,000(4,500)

Chuẩn mũi trục chính (chính/phụ)

ASA

A2-6/-

A2-8/-

A2-6/A2-5

A2-8/A2-5(A2-6)

Đường kính trong ống kéo (draw tube) ID

mm

68

77

68/36

77/36(52)

Lỗ thông trục chính (chính/phụ)

mm

78

86

78/45

86/45(61)

Công suất động cơ trục chính chính (liên tục/tối đa)

kW

11/18.5

18.5/26

11/18.5

18.5/26

Công suất động cơ trục chính phụ (liên tục/tối đa)

kW

-

-

5.5/7.5

5.5/7.5(11/15)

Hành trình

Hành trình trục X

mm

235

235

235

235

Hành trình trục Y

mm

100 (±50)

100 (±50)

100 (±50)

100 (±50)

Hành trình trục Z

mm

1,375

1,375

1,375

1,375

Hành trình trục ZB

mm

1,388

1,346

1,388

1,346

Tốc độ chạy nhanh trục X

m/min

18

18

18

18

Tốc độ chạy nhanh trục Y

m/min

10

10

10

10

Tốc độ chạy nhanh trục Z

m/min

24

24

24

24

Tốc độ chạy nhanh trục ZB

m/min

24

24

24

24

Tháp dao

Số vị trí dao

ea

12[24] (BMT65)

12[24] (BMT65)

12[24] (BMT65)

12[24](BMT65)

Kích thước cán dao tiện ngoài

mm

25

25

25

25

Đường kính cán dao tiện lỗ

mm

50

50

50

50

Thời gian phân độ

sec

0.15

0.15

0.15

0.15

Tốc độ dao quay

rpm

5,000

5,000

5,000

5,000

Công suất motor dao quay (liên tục/tối đa)

kW

3.7/5.5

3.7/5.5

3.7/5.5

3.7/5.5

Đường kính pinole

mm

-

-

-

-

Ụ động

Hành trình pinole

mm

1,390

1,375

-

-

Chuẩn côn pinole

MT

MT5 (Servo motor)

MT5 (Servo motor)

-

-

Thân máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

4,123(5,559)×2,030×2,090

4,123(5,559)×2,030×2,090

Khối lượng

kg

7,400

7,500

7,500

7,600

Dung tích bồn tưới nguội

lít

250

250

250

250

Nguồn điện

Nguồn điện

kVA/V

43/220

55/220

45/220

66/220

Hệ điều khiển

Hệ điều khiển

FANUC 0i-TF+, SIEMENS

Nhóm

Hạng mục

Ghi chú/Quy cách

SL2500SY

SL2500LSY

Trục chính

Mâm cặp 3 chấu lỗ xuyên (open-center)

●

●

Mâm cặp 3 chấu không lỗ (closed-center)

X

X

Chấu mềm (3 bộ)

●

●

Chấu cứng (1 bộ)

○

○

Công tắc đạp kẹp mâm cặp

●

●

Kẹp mâm cặp 2 cấp áp

○

○

Điều khiển trục C (0,001")

●

●

Xác nhận trạng thái kẹp mâm cặp

●

●

Công tắc đạp kép mâm cặp

○

○

Tháp dao

Giá dao

●

●

Kiểu giá dao quay

BMT

●

●

Giá dao quay (hướng trục)

Loại collet, 2 cái

●

●

Giá dao quay (hướng kính)

Loại collet, 2 cái

●

●

Giá dao quay (hướng trục)

Loại adapter

X

X

Giá dao quay (hướng kính)

Loại adapter

X

X

Ống lót cán dao tiện lỗ (dùng chung với ống lót giá khoan chữ U)

●

●

Ống côn khoan

●

●

Giá khoan chữ U

●

●

Nắp khoan chữ U

X

X

Giá đầu xoay (swivel head)

△

△

Ụ động

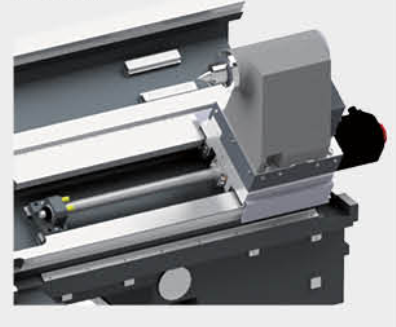

Ụ động điều khiển CNC (servo)

●

●

Mũi chống tâm quay (tiêu chuẩn kèm ụ động)

●

●

Hệ thống 2 cấp áp ụ động

X

X

Xác nhận tiến/lùi ống pinole

X

X

Công tắc đạp ụ động

X

X

Tưới nguội & thổi khí

Tưới nguội tiêu chuẩn (vòi phun)

○

○

Tưới nguội phía trên mâm cặp

○

○

Súng tưới nguội

○

○

Tưới nguội xuyên tâm mâm cặp (cho mâm đặc biệt)

△

△

Tưới nguội xuyên tâm trục chính phụ (cần bộ đẩy phôi)

○

○

Rửa băng máy (bed flushing)

X

X

Thổi khí

○

○

Tưới nguội xuyên tâm dao quay

○

○

Thổi khí trục chính phụ

○

○

Thổi khí tại tháp dao

X

X

Súng khí

○

○

Thổi khí xuyên trục chính (cho mâm đặc biệt)

△

△

Thổi khí xuyên trục chính sang trục phụ (cần bộ đẩy phôi)

X

X

Bơm tưới nguội

Bơm tưới nguội

4,5 bar

●

●

Bơm tưới nguội

7 bar

○

○

Bơm tưới nguội

10 bar

○

○

Bơm tưới nguội

14,5 bar

○

○

Bơm tưới nguội

20 bar

○

○

Tưới nguội & thổi khí

Hệ thống tưới nguội áp lực (cho giải pháp tự động hóa)

△

△

Máy làm mát dung dịch tưới nguội (chiller)

○

○

Nhóm

Hạng mục

Ghi chú/Quy cách

SL2500SY

SL2500LSY

Xử lý phoi

Bồn tưới nguội

●

●

Băng tải phoi (bản lề/cào)

Bên hông

●

●

Băng tải phoi (bản lề/cào)

Phía sau

△

△

Băng tải phoi đặc biệt (lọc trống)

△

△

Thùng chứa phoi

Cố định 380L

○

○

Tính năng an toàn

Khóa liên động cửa

●

●

Bộ giới hạn mô-men

●

●

Tấm chắn bắn phoi/dung dịch toàn phần

●

●

Liên động áp suất thủy lực mâm cặp

△

△

Đèn tháp 3 tầng và còi

●

●

Đèn chiếu sáng tủ điện

○

○

Điện

Tay quay điện tử rời (Remote MPG)

○

○

Bộ đếm thời gian làm việc

Dạng số

○

○

Bộ đếm tổng

Dạng số

○

○

Bộ đếm dao

Dạng số

○

○

Bộ đếm đa kênh

6 cái

○

○

Bộ đếm đa kênh

9 cái

○

○

CB chống rò (ELB/RCB)

○

○

Bộ ổn áp tự động (AVR)

○

○

Máy biến áp

25 kVA

○

○

Máy biến áp

30 kVA

○

○

Tự động ngắt nguồn (Auto Power Off)

○

○

Đo kiểm

Thiết bị preset dao

Thủ công

○

○

Thiết bị preset dao

Tự động

○

○

Thiết bị đo/thiết lập điểm 0 khí (cho mâm đặc biệt)

TACO

△

△

Thiết bị đo/thiết lập điểm 0 khí (cho mâm đặc biệt)

SMC

△

△

Thước quang (linear scale)

Trục X

○

○

Thước quang (linear scale)

Trục Y

○

○

Thước quang (linear scale)

Trục Z

○

○

Cảm biến mức dung dịch (yêu cầu băng tải phoi)

○

○

Môi trường

Điều hòa tủ điện

○

○

Máy hút ẩm

△

△

Bộ thu sương dầu

○

○

Máy vớt dầu

○

○

Bôi trơn tối thiểu (MQL)

△

△

Tự động hóa

Cửa tự động

○

○

Cửa chắn tự động (cho giải pháp tự động hóa)

△

△

Bộ điều khiển phụ (Sub controller)

△

△

Giao tiếp cấp phôi thanh (Barfeeder interface)

●

●

M-code bổ sung (4 cặp)

○

○

Cổng giao tiếp tự động hóa

○

○

Mở rộng I/O (bao gồm IN & OUT)

16 tiếp điểm

○

○

Mở rộng I/O (bao gồm IN & OUT)

32 tiếp điểm

○

○

Bộ hứng sản phẩm (Parts catcher)

○

○

Băng tải sản phẩm (yêu cầu parts catcher)

○

X

Nguồn thủy lực

Xi lanh thủy lực tiêu chuẩn

Mạch hở (Open-center)

●

●

Bộ nguồn thủy lực tiêu chuẩn

35 bar

●

●
