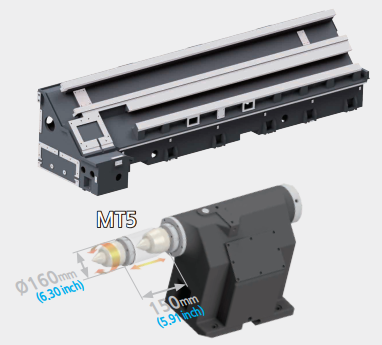

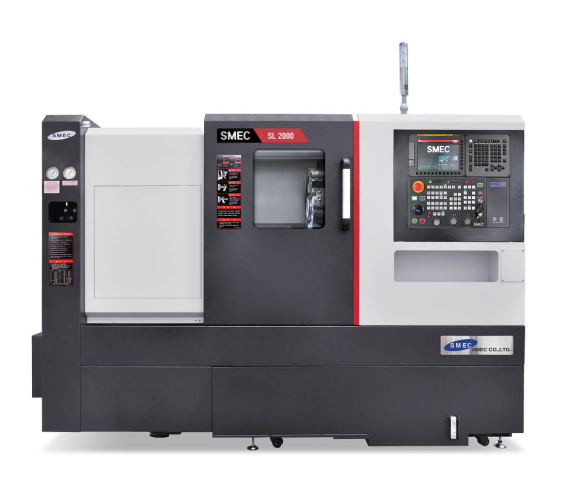

Giường nghiêng 45° cho gia công tải nặng: kết hợp kết cấu gân tăng cứng dạng ống mô-men (torque tube rib structure) giúp tăng khả năng chống xoắn và uốn khi cắt tải nặng, đồng thời giảm rung, hỗ trợ gia công chính xác cao. Giường nghiêng cũng giúp tiếp cận vùng gia công thuận lợi và thoát phoi hiệu quả.

Thiết kế giường nghiêng hỗ trợ dọn/phá phoi dễ dàng, đồng thời tạo điều kiện thuận lợi cho thay dao và kiểm tra.

Ụ động lập trình cho phép điều khiển ụ động và ống trượt bằng M-code, duy trì độ chính xác cao trong gia công tải nặng.

• Hành trình ống trượt ụ động (Tailstock Quill Stroke): 150 mm (5.91 inch)
• Côn ụ động (Tailstock Taper): MT5

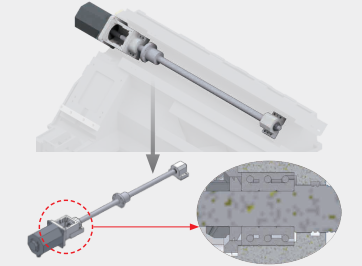

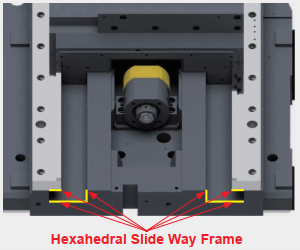

Tất cả các trục hành trình sử dụng vít me bi neo kép có tiền tải (pre-tensioned double anchored ball screws) để giảm biến dạng nhiệt, đồng thời được đỡ hai đầu bằng ổ bi tiếp xúc góc cấp chính xác P4 nhằm đảm bảo độ chính xác chuyển động.

• Neo kép có tiền tải: giảm giãn nở nhiệt
• Ổ bi tiếp xúc góc chính xác cao + vít me bi đường kính lớn: tăng độ chính xác và độ ổn định

• Điều chỉnh van thủy lực dễ dàng
  Đồng hồ và cụm van thủy lực đặt ở vị trí/độ cao thuận tiện, giúp thao tác điều chỉnh nhanh và an toàn.
• Bảng điều khiển vận hành lớn 15 inch
  Thiết kế theo hướng người vận hành: bàn phím QWERTY, nút nhấn dễ quan sát, bố trí hợp lý, nâng cao tính tiện dụng.

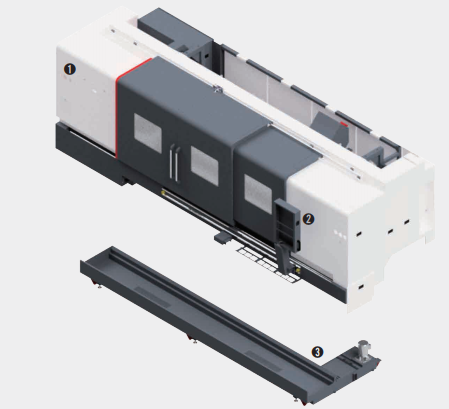

• Bảo trì bồn dung dịch làm mát thuận tiện
  Khi vệ sinh bồn dung dịch làm mát, bồn có thể tháo rời trong khi vẫn giữ băng tải phoi gắn trên máy, giúp việc vệ sinh và bảo trì thuận lợi hơn.

Model

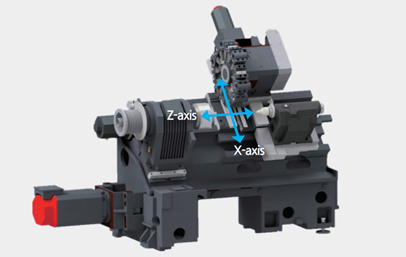

Hành trình (mm/inch)

Chạy nhanh (m/phút / ipm)

Trục X

Trục Z

Trục X

Trục Z

SL 4000L

340 (13.39)

3,170 (124.81)

16 (629.93)

20 (787.41)

SL 4000LM

340 (13.39)

3,170 (124.81)

16 (629.93)

20 (787.41)

Model

Kích thước mâm cặp

Tốc độ (rpm)

Công suất (liên tục/tối đa)
kW (hp)

Mô-men (liên tục/tối đa)
N·m (lb·ft)

SL 4000AL/ALM

12"

2,500

18.5/26 (24.81/34.87)

1,651/2,320 (1,217.72/1,711.15)

SL 4000BL/BLM

15"

2,000

18.5/26 (24.81/34.87)

1,651/2,320 (1,217.72/1,711.15)

Model

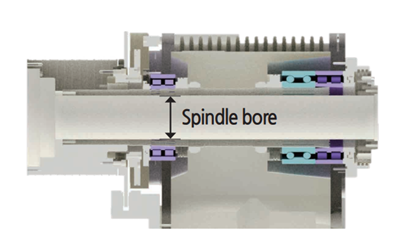

Lỗ trục chính (mm/inch)

Chuẩn mũi trục chính (ASA)

SL 4000AL/ALM

Ø115 (4.53)

A2-11

SL 4000BL/BLM

Ø132 (5.20)

A2-11

Hạng mục / Mô tả

SL 4000L

Giá dao tiện

Giá dao tiện ngoài (OD Holder)

–

1

Giá dao tiện mặt đầu (Facing Holder)

–

1

Giá dao doa

Giá dao doa (Boring Holder)

–

3

Giá dao khoan U (U-Drill Holder)

–

2

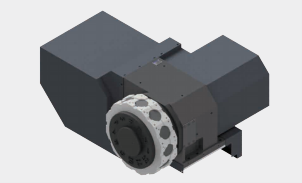

Giá dao dẫn động

Giá dao dẫn động hướng trục (Axial driven holder)

–

–

Giá dao dẫn động hướng kính (Radial driven holder)

–

–

Ống kẹp

Doa

Ø12 (Ø1/2")

1

Ø16 (Ø5/8")

1

Ø20 (Ø3/4")

1

Ø25 (Ø1")

1

Ø32 (Ø1 1/4")

1

Ø40 (Ø1 1/2")

1

Ø50 (Ø2")

1

Khoan

MT2

1

MT3

1

MT4

1

MT5

1

Hạng mục / Mô tả

SL 4000LM

Giá dao tiện

Giá dao tiện ngoài (OD Holder)

–

4

Giá dao tiện mặt đầu (Facing Holder)

–

1

Giá dao doa

Giá dao doa (Boring Holder)

–

2

Giá dao khoan U (U-Drill Holder)

–

1

Giá dao dẫn động

Giá dao dẫn động hướng trục (Axial driven holder)

–

2

Giá dao dẫn động hướng kính (Radial driven holder)

–

2

Ống kẹp

Doa

Ø12 (Ø1/2")

1

Ø16 (Ø5/8")

1

Ø20 (Ø3/4")

1

Ø25 (Ø1")

1

Ø32 (Ø1 1/4")

1

Ø40 (Ø1 1/2")

1

Ø50 (Ø2")

1

Khoan

MT2

1

MT3

1

MT4

1

MT5

1

MÔ TẢ

SL 4000L

SL 4000LM

Nhóm

Hạng mục

Đơn vị

Loại A

Loại B

Loại A

Loại B

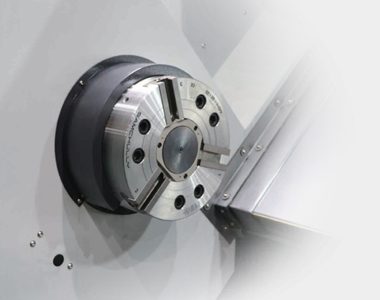

Mâm cặp

Kích thước mâm cặp

inch

12" (15")

15" (18")

12" (15")

15" (18")

Khả năng gia công

Đường kính văng qua băng máy

mm

770

770

770

770

Đường kính văng qua bàn trượt ngang

mm

615

615

615

615

Đường kính tiện lớn nhất

mm

650

650

580

580

Chiều dài tiện lớn nhất

mm

3,128

3,087

3,084

3,042

Trục chính

Tốc độ trục chính

rpm

2,500

2,000

2,500

2,000

Chuẩn mũi trục chính

ASA

A2-11

A2-11

A2-11

A2-11

Đường kính trong ống kéo (Draw tube ID)

mm

103

117.5

103

117.5

Lỗ trục chính (Spindle bore)

mm

Ø115

Ø132

Ø115

Ø132

Động cơ trục chính (liên tục/tối đa)

kW (hp)

18.5/26 (24.81/34.87)

18.5/26 (24.81/34.87)

18.5/26 (24.81/34.87)

18.5/26 (24.81/34.87)

Hành trình

Hành trình trục X

mm

340

340

340

340

Hành trình trục Z

mm

3,170

3,170

3,170

3,170

Tốc độ chạy nhanh trục X

m/min (ipm)

16 (629.93)

16 (629.93)

16 (629.93)

16 (629.93)

Tốc độ chạy nhanh trục Z

m/min (ipm)

20 (787.41)

20 (787.41)

20 (787.41)

20 (787.41)

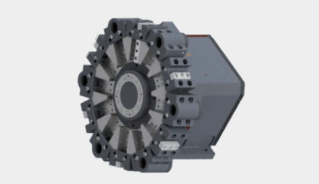

Ụ dao

Số vị trí dao

ea

12

12

12 (BMT75)

12 (BMT75)

Kích thước cán dao tiện ngoài (OD)

mm

32 (1.26)

32 (1.26)

32 (1.26)

32 (1.26)

Đường kính thanh doa

mm

60

60

60

60

Thời gian phân độ

sec

0.25

0.25

0.25

0.25

Tốc độ dao quay

rpm

–

–

4,000

4,000

Động cơ dao quay (liên tục/tối đa)

kW (hp)

–

–

5.5/7.5 (7.38/10.06)

5.5/7.5 (7.38/10.06)

Ụ động

Đường kính ống trượt ụ động

mm

160

160

160

160

Hành trình ống trượt ụ động

mm

150

150

150

150

Côn ụ động

MT

MT5 (tích hợp)

MT5 (tích hợp)

MT5 (tích hợp)

MT5 (tích hợp)

Máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

6,360 (7,371) × 2,267 × 2,212

6,360 (7,371) × 2,267 × 2,212

6,360 (7,371) × 2,267 × 2,212

6,360 (7,371) × 2,267 × 2,212

Kích thước (kèm băng tải phoi phía sau) D×R×C

mm

–

–

–

–

Khối lượng

kg (lb)

11,500 (25,353.17)

11,500 (25,353.17)

11,600 (25,573.63)

11,600 (25,573.63)

Dung tích bồn dung dịch làm mát

L (gal)

313 (82.69)

313 (82.69)

313 (82.69)

313 (82.69)

Điện

Nguồn điện cấp

kVA

50/220

50/220

50/220

50/220

Điều khiển

Hệ điều khiển

FANUC 0i-TF+

Hạng mục

Mô tả

SL 4000L Series

SL 4000M Series

Trục chính

Mâm cặp 3 chấu tự định tâm dạng mở tâm (open-center)

●

●

Bộ chấu mềm (3 bộ)

●

●

Bộ chấu cứng (1 bộ)

○

○

Bàn đạp kẹp/nhả mâm cặp

●

●

Kẹp mâm cặp hai cấp áp suất

○

○

Điều khiển trục C (độ phân giải 0.001")

X

●

Xác nhận trạng thái kẹp mâm cặp

●

●

Bàn đạp kép cho mâm cặp

○

○

Ụ dao

Giá dao

●

●

Loại giá dao quay: BMT

X

●

Giá dao quay hướng trục (axial)

X

●

Giá dao quay hướng kính (radial)

X

●

Ống lót thanh doa (dùng chung với ống lót giá khoan U)

●

●

Côn/kẹp mũi khoan (drill socket)

●

●

Giá khoan U (U-drill holder)

●

●

Ụ động

Ụ động lập trình

●

●

Xác nhận tiến/lùi ống trượt ụ động

○

○

Bàn đạp điều khiển ụ động

○

○

Tưới nguội & thổi khí

Tưới nguội phía trên mâm cặp

○

○

Súng tưới nguội

○

○

Thổi khí phía trên mâm cặp

○

○

Tưới nguội qua tâm dao cho giá dao quay (TSC)

○

○

Súng khí

○

○

Bơm tưới nguội 4.5 bar

●

●

Bơm tưới nguội 7 bar

○

○

Bơm tưới nguội 10 bar

○

○

Bơm tưới nguội 14.5 bar

○

○

Bơm tưới nguội 20 bar

○

○

Bộ làm mát dung dịch tưới nguội (coolant chiller)

○

○

Hạng mục

Mô tả

SL 4000L Series

SL 4000M Series

Xử lý phoi

Băng tải phoi (dạng bản lề/gạt) – lắp bên hông

○

○

Băng tải phoi (dạng bản lề/gạt) – lắp phía sau

X

X

Băng tải phoi đặc biệt (lọc tang trống – drum filter)

△

△

Thùng chứa phoi cố định 380 L

○

○

Thùng chứa phoi xoay 275 L

○

○

Điện

Đèn tháp 3 tầng và còi báo

●

●

Đèn tủ điện

X

X

Bộ phát xung cầm tay (Remote MPG)

X

X

Bộ đếm làm việc (hiển thị số)

△

△

Bộ đếm tổng (hiển thị số)

△

△

Bộ đếm dao (hiển thị số)

△

△

Bộ đếm đa kênh 6 vị trí (6EA)

△

△

Bộ đếm đa kênh 9 vị trí (9EA)

△

△

Aptomat/CB có tiếp địa (grounded circuit breaker)

△

△

Bộ ổn áp tự động (AVR)

X

X

Biến áp (transformer)

○

○

Tự động ngắt nguồn (Auto Power Off)

○

○

Đo lường

Thiết bị đo dao (tool presetter) – thủ công

○

○

Thiết bị đo dao (tool presetter) – tự động

○

○

Thước quang (linear scale) – trục X

○

○

Thước quang (linear scale) – trục Z

○

○

Đồng hồ/cảm biến mức dung dịch (yêu cầu băng tải phoi)

○

○

Môi trường

Điều hòa cho tủ điện

○

○

Bộ hút ẩm

△

△

Bộ thu sương dầu (oil mist collector)

○

○

Thiết bị vớt dầu (oil skimmer)

○

○

Tự động hóa

Cửa tự động

○

○

Bộ điều khiển phụ (sub controller)

△

△

Giao tiếp cấp phôi tự động (barfeeder interface)

△

△

M-code bổ sung (4 cặp)

△

△

Giao tiếp tự động hóa (automation interface)

△

△

Mở rộng I/O (bao gồm ngõ vào/ra) – 16 tiếp điểm

△

△

Mở rộng I/O (bao gồm ngõ vào/ra) – 32 tiếp điểm

△

△
