• Dẫn hướng tuyến tính con lăn trên tất cả các trục (độ cứng vững cao hơn 30–40% so với dẫn hướng bi).
• Khoảng cách gối đỡ dẫn hướng lớn giúp tăng độ ổn định.
• Tiền tải cố định áp dụng ở hai đầu nhằm giảm ảnh hưởng giãn nở nhiệt của vit me bi.
• Ổ bi tiếp xúc góc cấp chính xác cao (P4) dùng để đỡ vit me bi.

• Ụ động servo hỗ trợ gia công tốc độ cao và độ chính xác cao, trong đó lực tỳ ống trượt (quill thrust) được điều khiển bằng NC.
• Lực tỳ ống trượt có thể điều chỉnh theo chiều dài và đường kính phôi, giúp giảm thời gian chu kỳ và tăng năng suất.

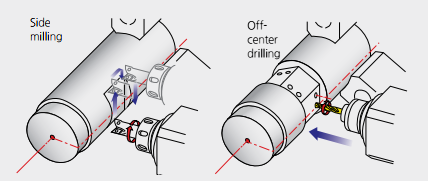

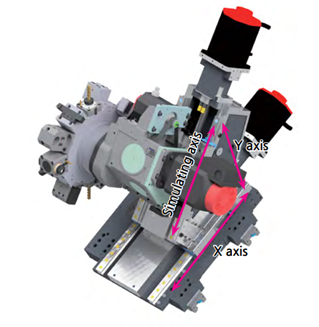

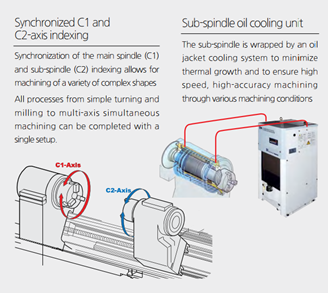

• Hỗ trợ phay cạnh và khoan lệch tâm (ngoài tâm).
• Mở rộng phạm vi gia công ngoài tâm.

Gia công biên dạng phức tạp trong một lần gá.

• Bảng điều khiển tối ưu cho người vận hành: bàn phím dạng QWERTY, nút nhấn độ hiển thị cao, sắp xếp nút hiệu quả giúp thao tác dễ dàng.

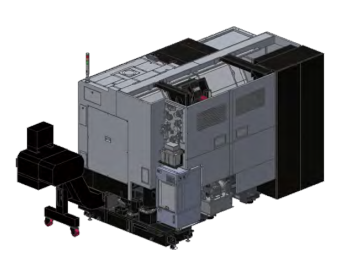

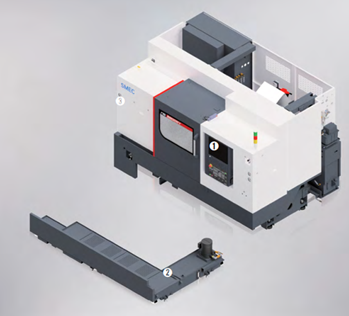

• Bảo trì thùng dung dịch tưới nguội thuận tiện: khi vệ sinh thùng dung dịch tưới nguội, có thể tháo thùng trong khi vẫn giữ nguyên băng tải phoi gắn trên máy, giúp dễ làm sạch và bảo trì.
• Dễ điều chỉnh van thủy lực: đồng hồ áp (gauge) và cụm van thủy lực được bố trí ở độ cao thuận tiện, giúp người vận hành dễ điều chỉnh.

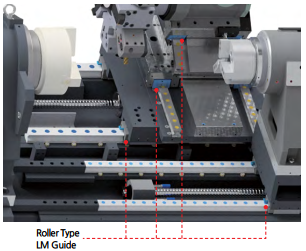

• Dẫn hướng tuyến tính con lăn được áp dụng cho tất cả các trục chạy dao, hỗ trợ gia công tải nặng.
• Nhờ độ cứng vững cao, máy đạt năng suất vượt trội.

• Bệ nghiêng 30° mang lại độ ổn định rất cao khi gia công tải nặng.
• Kết cấu bệ dùng dạng ống chịu mô-men xoắn lớn kết hợp gân tăng cứng, giúp tăng khả năng chống xoắn/chống uốn và giảm rung, hỗ trợ gia công chính xác.
• Thiết kế bệ nghiêng cũng giúp tiếp cận phôi thuận tiện và thoát phoi hiệu quả.

Model

Đơn vị

Đường kính phôi thanh

Đường kính tiện lớn nhất

Chiều dài tiện lớn nhất

NS 2100AY/ASY

mm

Ø51 (2.01)

Ø378

521 (20.52)

NS 2100BY/BSY

mm

Ø67 (2.64)

Ø378

489 (19.26)

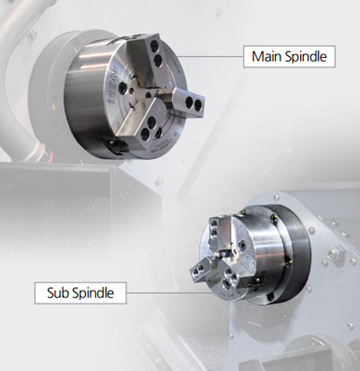

• Trục chính sử dụng 2 dãy ổ lăn trụ (cylindrical roller bearings) và ổ bi tiếp xúc góc (angular ball bearings) ở đầu trước trục chính.
• Hai dãy ổ lăn trụ ở đầu sau giúp đảm bảo độ chính xác cao và khả năng gia công tốc độ cao.

Model

Số vị trí dao

Chuẩn tháp dao

Kích thước cán dao

Đường kính dao doa tối đa

NS 2100SY

12

BMT45

□20×20 (0,79"×0,79")

Ø32 (Ø1,26")

Hạng mục

NS 2100Y/SY

Dung tích thùng dung dịch tưới nguội

250 L (66,05 gal)

Bơm tưới nguội (tiêu chuẩn)

4,5 bar (1,1 kW)

Bơm tưới nguội (tùy chọn) – loại ngập

7 / 10 / 14,5 / 20 bar – 60 Hz

Bơm tưới nguội (tùy chọn) – loại độc lập

30–70 bar – 60 Hz

Hạng mục / Mô tả

6 inch

8 inch

Giá dao tĩnh

Tấm kẹp

-

-

Giá dao tiện ngoài

1

1

Giá dao tiện ngoài

Loại kép

1

1

Giá dao tiện ngoài

Loại kép (phía trước)

1

1

Giá dao tiện ngoài

Loại kép (trục chính phụ)

1

1

Giá dao tiện mặt

1

1

Giá dao doa/tiện lỗ

Giá dao tiện trong

2

2

Giá khoan chữ U

Loại kép

1

1

Giá dao phay

Giá dao phay hướng trục

2

2

Giá dao phay hướng kính

2

2

Ống lót (Socket)

Doa

Ø8 (5/16")

1

1

Ø10 (3/8")

1

1

Ø12 (1/2")

1

1

Ø16 (5/8")

1

1

Ø20 (3/4")

1

1

Ø25 (1")

1

1

Khoan

MT1

1

1

MT2

1

1

Kẹp collet ER

Kẹp collet ER

1

1

Hạng mục

Mô tả chi tiết

Ghi chú

NS 2100Y

NS 2100SY

Cụm trục chính

Mâm cặp 3 chấu rỗng (thông tâm)

●

●

Mâm cặp 3 chấu kín (không thông tâm)

X

X

Bộ chấu mềm

3 bộ

●

●

Bộ chấu cứng

1 bộ

○

○

Công tắc chân kẹp mâm cặp

●

●

Kẹp mâm cặp 2 cấp áp suất

○

○

Điều khiển trục C

(bước 0,001")

●

●

Xác nhận kẹp mâm cặp

●

●

Công tắc chân đôi mâm cặp

○

○

Ụ dao

Giá/đầu kẹp dao

●

●

Loại giá dao quay

BMT

●

●

Giá dao quay hướng trục

Loại collet, 2 cái

●

●

Giá dao quay hướng kính

Loại collet, 2 cái

●

●

Giá dao quay hướng trục

Loại adapter

X

X

Giá dao quay hướng kính

Loại adapter

X

X

Ống lót cán dao doa

(dùng chung ống lót giá dao khoan U)

●

●

Côn/đầu kẹp mũi khoan

●

●

Giá dao khoan U

●

●

Ụ động

Ụ động dẫn động servo (điều khiển NC)

●

X

Mũi chống tâm quay (tiêu chuẩn kèm ụ động)

●

X

Mũi chống tâm quay độ chính xác cao

X

X

Ụ động 2 cấp áp suất

X

X

Xác nhận tiến/lùi ống trượt ụ động

X

X

Công tắc chân ụ động

X

X

Tưới nguội & thổi khí

Tưới nguội tiêu chuẩn

(vòi phun)

○

○

Tưới nguội cho mâm cặp

○

○

Súng tưới nguội

○

○

Tưới nguội xuyên trục cho mâm cặp

(dùng dung dịch đặc biệt)

△

△

Tưới nguội xuyên trục cho trục phụ

(kèm cơ cấu đẩy phôi)

X

○

Xả rửa bệ máy

○

○

Thổi khí

○

○

Tưới nguội xuyên dao (giá dao quay)

○

○

Thổi khí ụ động

○

X

Thổi khí tại ụ dao

△

△

Súng khí

○

○

Thổi khí xuyên trục chính

(cho mâm cặp đặc biệt)

△

△

Thổi khí xuyên trục phụ

(kèm cơ cấu đẩy phôi)

X

○

Bơm tưới nguội

4,5 bar

●

●

Bơm tưới nguội

7 bar

○

○

Bơm tưới nguội

10 bar

○

○

Bơm tưới nguội

14,5 bar

○

○

Bơm tưới nguội

20 bar

○

○

Hệ thống tưới nguội áp lực cao

(phục vụ tự động hóa)

△

△

Bộ làm lạnh dung dịch tưới nguội

○

○

Hạng mục

Mô tả chi tiết

Ghi chú

NS 2100Y

NS 2100SY

Thoát phoi

Thùng chứa dung dịch tưới nguội

250 L

●

●

Băng tải phoi (bản lề/gạt)

Xả phải

○

○

Băng tải phoi (bản lề/gạt)

Xả sau

△

△

Băng tải phoi đặc biệt

(lọc tang trống)

△

△

Thùng chứa phoi

Cố định 380 L

○

○

An toàn

Khóa liên động cửa

●

●

Giới hạn mô-men chống quay ngược

(BST)

○

○

Giới hạn mô-men

○

○

Che chắn văng dung dịch toàn phần

●

●

Liên động áp suất thủy lực mâm cặp

△

△

Đèn tháp 3 tầng và còi báo

●

●

Điện

Đèn tủ điện

○

○

Tay quay điện tử rời (MPG)

○

○

Bộ đếm sản lượng

Kỹ thuật số

○

○

Bộ đếm tổng

Kỹ thuật số

○

○

Bộ đếm dao

Kỹ thuật số

○

○

Bộ đếm đa chức năng

6 cái

○

○

Bộ đếm đa chức năng

9 cái

○

○

Aptomat chống rò (ELCB/RCCB)

○

○

Bộ ổn áp tự động (AVR)

○

○

Máy biến áp

○

○

Tự động tắt nguồn

○

○

Đo lường

Thiết bị đo/đặt dao (presetter)

Thủ công

○

○

Thiết bị đo/đặt dao (presetter)

Tự động

○

○

Thiết bị đo xác lập gốc bằng khí

(cho mâm cặp đặc biệt) – TACO

△

△

Thiết bị đo xác lập gốc bằng khí

(cho mâm cặp đặc biệt) – SMC

△

△

Thước quang

Trục X

○

○

Thước quang

Trục Y

○

○

Thước quang

Trục Z

○

○

Cảm biến/báo mức dung dịch tưới nguội

(yêu cầu băng tải phoi)

○

○

Môi trường

Máy lạnh tủ điện

○

○

Máy hút ẩm

△

△

Bộ thu sương dầu

○

○

Thiết bị gạt dầu nổi

○

○

Bôi trơn lượng tối thiểu (MQL)

△

△

Tự động hóa

Cửa tự động

○

○

Cửa chớp tự động

(cho giải pháp tự động hóa)

△

△

Bộ điều khiển phụ

△

△

Giao tiếp cấp phôi thanh (barfeeder)

○

○

Bổ sung mã M

(4 cặp)

○

○

Giao tiếp tự động hóa

○

○

Mở rộng I/O (IN & OUT)

16 tiếp điểm

○

○

Mở rộng I/O (IN & OUT)

32 tiếp điểm

○

○

Bộ hứng/thu chi tiết

○

○

Băng tải chi tiết

(yêu cầu bộ hứng)

X

○

Thủy lực

Xi lanh thủy lực tiêu chuẩn

Mạch hở (open-center)

○

○

Bộ nguồn thủy lực tiêu chuẩn

35 bar

○

○

Hạng mục

NS 2100Y

NS 2100SY

Loại A

Loại B

Loại A

Loại B

Mâm cặp

Kích thước mâm cặp

inch

6"

8"

6"/5"

8"/5"

Năng lực gia công

Đường kính văng qua băng máy

mm

820

820

820

820

Đường kính văng qua bàn trượt ngang

mm

540

540

540

540

Đường kính tiện lớn nhất

mm

378

378

378

378

Chiều dài tiện lớn nhất

mm

521.3

489

521.3

489

Đường kính gia công thanh

mm

51

67

51

67

Trục chính

Tốc độ trục chính (chính/phụ)

rpm

6,000

4,500

6,000/6,000

4,500/6,000

Chuẩn đầu trục chính (chính/phụ)

ASA

A2-5

A2-6

A2-5/Flat Ø110

A2-6/Flat Ø110

Đường kính trong ống kéo (chính/phụ)

mm

52

68

52/36

68/36

Đường kính lỗ trục chính (chính/phụ)

mm

61

76

61/43

76/43

Công suất động cơ trục chính (liên tục/tối đa)

kW(HP)

11/18.5(14.76/24.81)

11/18.5(14.76/24.81)

11/18.5(14.76/24.81)

11/18.5(14.76/24.81)

Công suất động cơ trục phụ (liên tục/tối đa)

kW(HP)

-

-

7.5/11(10.06/14.76)

7.5/11(10.06/14.76)

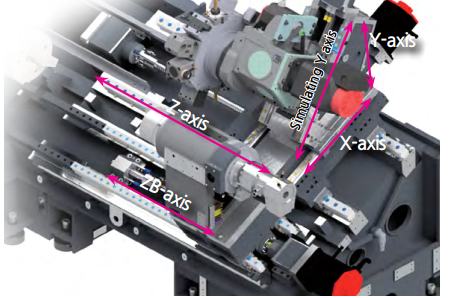

Hành trình

Hành trình trục X

mm

205

205

205

205

Hành trình trục Y

mm

110(±55)

110(±55)

110(±55)

110(±55)

Hành trình trục Z

mm

590

590

590

590

Hành trình trục ZB

mm

590

590

590

590

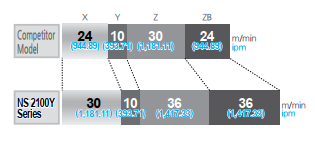

Tốc độ chạy nhanh trục X

m/min(ipm)

30(1,181.11)

30(1,181.11)

30(1,181.11)

30(1,181.11)

Tốc độ chạy nhanh trục Y

m/min(ipm)

10(393.71)

10(393.71)

10(393.71)

10(393.71)

Tốc độ chạy nhanh trục Z

m/min(ipm)

36(1,417.33)

36(1,417.33)

36(1,417.33)

36(1,417.33)

Tốc độ chạy nhanh trục ZB

m/min(ipm)

36(1,417.33)

36(1,417.33)

36(1,417.33)

36(1,417.33)

Ổ dao

Số vị trí dao

ea

12[24] (BMT45)

12[24] (BMT45)

12[24] (BMT45)

12[24] (BMT45)

Kích thước dao tiện ngoài

mm

20(0.79)

20(0.79)

20(0.79)

20(0.79)

Đường kính cán dao doa

mm

32(1.26)

32(1.26)

32(1.26)

32(1.26)

Thời gian chia dao

sec

0.15

0.15

0.15

0.15

Tốc độ dao quay

rpm

6,000

6,000

6,000

6,000

Công suất động cơ dao quay (liên tục/tối đa)

kW(HP)

3.7/5.5(4.97/7.38)

3.7/5.5(4.97/7.38)

3.7/5.5(4.97/7.38)

3.7/5.5(4.97/7.38)

Ụ động

Hành trình ống chống tâm

mm

590(23.23)

590(23.23)

-

-

Chuẩn côn ống chống tâm

MT

MT#4 (LIVE CENTER)

MT#4 (LIVE CENTER)

-

-

Thân máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

2,955[4,121]×1,730×1,950

2,955[4,121]×1,730×1,950

2,955[4,121]×1,730×1,950

2,955[4,121]×1,730×1,950

Khối lượng máy

kg(lb)

4,200

4,210

4,500

4,510

Dung tích bồn dung dịch tưới nguội

Liter(gal)

250(66.05)

250(66.05)

250(66.05)

250(66.05)

Electric

Nguồn điện cấp

kVA/V

31/220

31/220

31/220

31/220

Bộ điều khiển

Hệ điều khiển

FANUC 0i‑TF+

FANUC 0i‑TF+

FANUC 0i‑TF+

FANUC 0i‑TF+
