Máy tiện CNC kiểu ngang là gì?

Máy tiện CNC kiểu ngang là loại máy tiện điều khiển số có trục chính đặt theo phương ngang. Khi gia công, phôi được gá trên mâm cặp, ống kẹp hoặc đồ gá chuyên dụng và quay quanh trục nằm ngang. Dao cắt di chuyển tự động theo chương trình CNC để tiện ngoài, tiện trong, tiện mặt đầu, tiện ren, khoan tâm, doa lỗ, cắt rãnh hoặc cắt đứt.

Khái niệm và nguyên lý hoạt động cơ bản

Về bản chất, máy tiện CNC ngang vẫn hoạt động theo nguyên lý tiện: phôi quay tạo chuyển động cắt chính, còn dao di chuyển để bóc tách vật liệu và tạo bề mặt theo bản vẽ. Trên máy tiện CNC ngang cơ bản, trục Z thường di chuyển dọc theo chiều dài phôi, còn trục X di chuyển theo hướng kính của phôi.

Một máy tiện CNC kiểu ngang thường gồm thân máy, băng máy, cụm trục chính, mâm cặp, đài dao, bàn trượt, hệ điều khiển CNC, hệ thống làm mát, bôi trơn và thoát phoi. Tùy cấu hình, máy có thể có thêm ụ động, chống tâm, bộ đỡ phôi, trục phụ, dao sống, trục C, trục Y hoặc bộ cấp phôi tự động.

Máy tiện CNC kiểu ngang SMEC SL 3000 series

>> Xem ngay Máy tiện ngang CNC băng dẫn hướng dạng hộp SMEC SL 3000 series

Cấu tạo và chuyển động cơ bản của máy tiện CNC ngang

Một máy tiện CNC kiểu ngang thường gồm các bộ phận chính như thân máy, băng máy, cụm trục chính, mâm cặp, turret dao, bàn trượt, hệ điều khiển CNC, hệ thống làm mát, hệ thống bôi trơn và băng tải phoi. Tùy cấu hình, máy có thể được trang bị thêm ụ động, chống tâm, bộ đỡ phôi, trục phụ, dao sống, trục C, trục Y hoặc bộ cấp phôi tự động.

Trong quá trình gia công, trục chính làm phôi quay với tốc độ được lập trình trước. Dao cắt di chuyển theo tọa độ CNC để ăn dao theo chiều dọc trục hoặc hướng kính của phôi. Sự phối hợp giữa chuyển động quay của phôi và chuyển động chạy dao tạo ra các bề mặt trụ, mặt côn, mặt đầu, rãnh, ren hoặc lỗ gia công theo yêu cầu kỹ thuật.

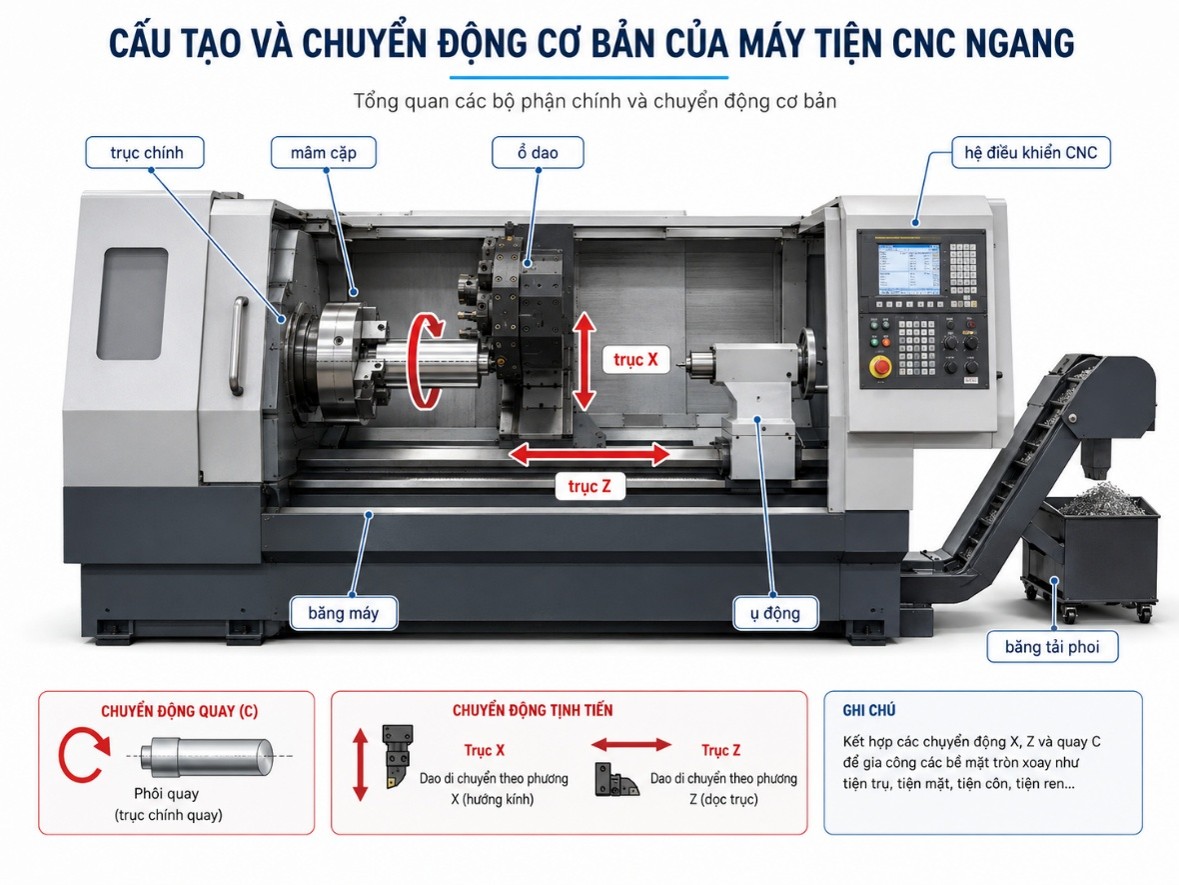

Cấu tạo và chuyển động cơ bản của máy tiện CNC ngang

Máy tiện CNC ngang thường dùng cho chi tiết nào?

Máy tiện CNC ngang phù hợp với các chi tiết dạng tròn xoay như trục, bạc, ống, chốt, ty, đầu nối, puly nhỏ, chi tiết tiện từ phôi thanh và nhiều loại linh kiện cơ khí chính xác.

Với chi tiết có chiều dài lớn hơn đáng kể so với đường kính, kết cấu trục chính nằm ngang giúp việc gá phôi, chống tâm, dùng ụ động hoặc bộ đỡ phôi thuận lợi hơn. Vì vậy, máy tiện CNC ngang được dùng nhiều trong xưởng gia công cơ khí, xưởng sản xuất linh kiện, xưởng làm hàng lặp lại và nhà máy cần giữ độ ổn định giữa nhiều chi tiết.

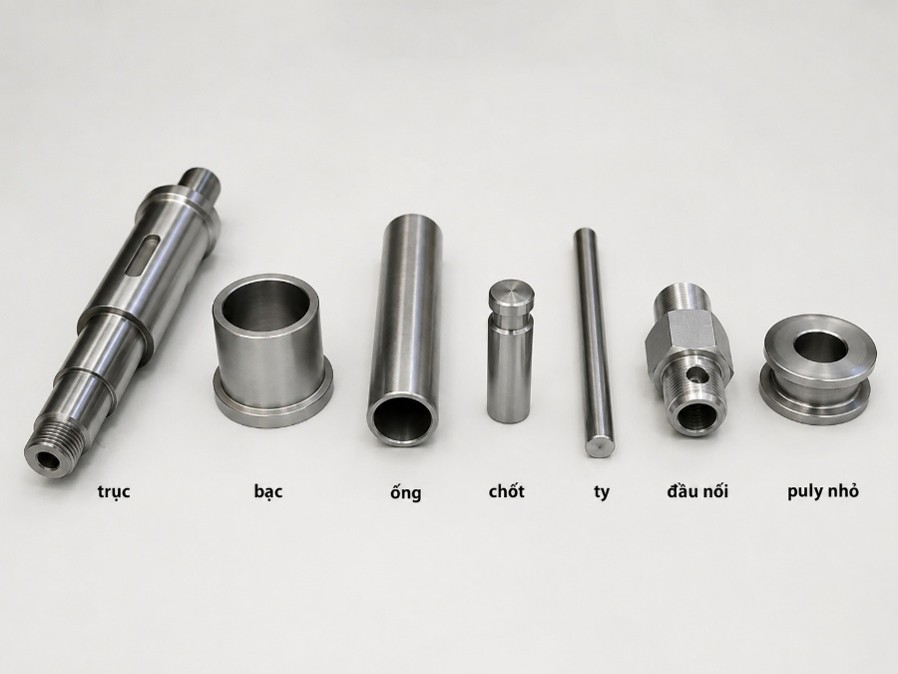

Các chi tiết gia công bằng máy tiện CNC ngang

>> Đừng bỏ lỡ  Máy tiện ngang CNC băng dẫn hướng dạng hộp SMEC 4500L

Vai trò của máy tiện CNC ngang trong xưởng cơ khí

Máy tiện CNC kiểu ngang là lựa chọn phù hợp khi xưởng cần gia công nhiều chi tiết dạng trục, bạc, ống, phôi thanh hoặc các chi tiết có chiều dài đáng kể. Đây là nhóm máy mạnh về sản xuất lặp lại, dễ kết hợp tự động hóa cấp phôi và phù hợp với các xưởng muốn nâng năng suất tiện.

Đối với xưởng cơ khí đang mở rộng năng lực sản xuất, máy tiện CNC ngang không chỉ giúp thay thế thao tác thủ công, mà còn giúp kiểm soát chất lượng ổn định hơn, giảm thời gian gá đặt và hạn chế sai số giữa các lô hàng. Khi được chọn đúng cấu hình theo kích thước phôi, vật liệu, sản lượng và yêu cầu dung sai, máy tiện CNC ngang có thể trở thành thiết bị chủ lực trong công đoạn tiện của xưởng.

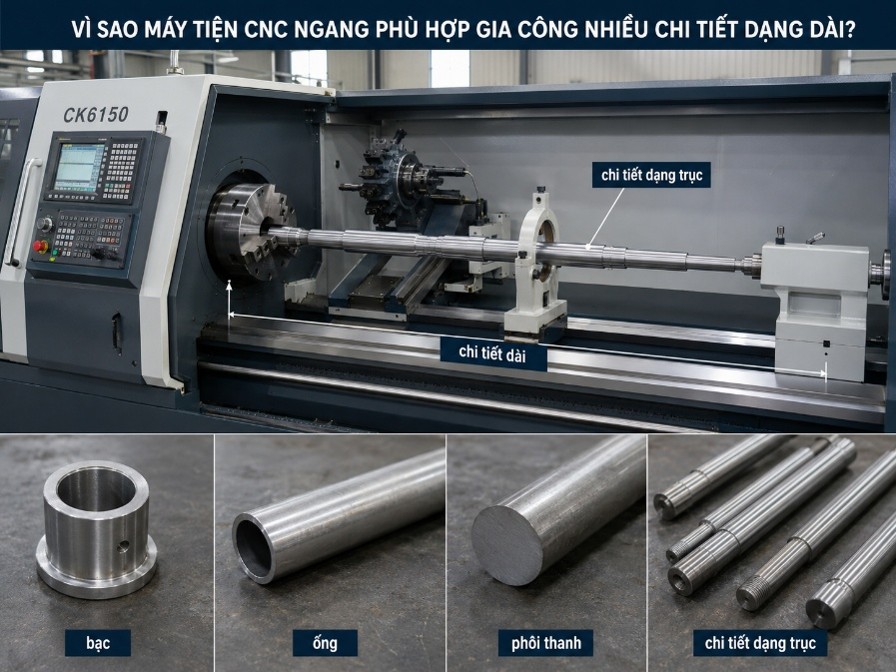

Máy tiện CNC ngang phù hợp gia công nhiều chi tiết dạng dài

Máy tiện CNC kiểu đứng là gì? Khác gì với máy tiện CNC ngang?

Máy tiện CNC kiểu đứng là loại máy tiện CNC có trục chính đặt theo phương thẳng đứng. Khi gia công, phôi được gá trên mâm cặp hoặc bàn quay theo phương đứng, còn dao cắt di chuyển theo chương trình để tiện mặt, tiện ngoài, tiện trong, doa lỗ, tiện rãnh hoặc gia công các bề mặt tròn xoay.

Máy tiện CNC đứng phù hợp với dạng chi tiết nào?

Máy tiện CNC đứng thường phù hợp với chi tiết có đường kính lớn, chiều dài ngắn hoặc khối lượng nặng, chẳng hạn như mâm, đĩa, mặt bích lớn, bánh đà, bánh răng lớn, vỏ hộp, vòng bi cỡ lớn hoặc các chi tiết dạng tròn xoay khó gá trên máy tiện ngang.

Với kiểu máy này, phôi được đặt theo phương đứng nên trọng lượng phôi hỗ trợ quá trình gá đặt. Điều này có lợi khi gia công chi tiết nặng, vì xưởng không phải treo phôi dài theo phương ngang như trên máy tiện CNC ngang. Tuy nhiên, máy tiện đứng thường cần thiết bị nâng hạ phù hợp và mặt bằng đủ thuận tiện để đưa phôi lên xuống máy.

Máy tiện SMEC kiểu đứng SLV 500 series

>> Xem ngay  Máy tiện đứng SMEC SLV 500 series

Đặc điểm gia công của máy tiện CNC kiểu đứng

Máy tiện CNC kiểu đứng thường được thiết kế để xử lý những chi tiết có kích thước hướng kính lớn nhưng chiều cao theo phương trục không quá dài. Đây là nhóm chi tiết nếu gia công trên máy tiện ngang có thể gặp khó khăn ở khâu gá kẹp, nâng hạ, cân bằng phôi và đảm bảo an toàn khi quay.

Ở máy tiện đứng, trọng lượng bản thân của phôi hỗ trợ quá trình định vị trên mặt mâm cặp hoặc bàn quay. Điều này giúp phôi có xu hướng tựa ổn định hơn trên mặt chuẩn, giảm áp lực kẹp không cần thiết trong một số trường hợp và hạn chế rủi ro biến dạng đối với chi tiết mỏng, lớn hoặc có hình dạng không đều.

Ngoài ra, kết cấu máy tiện đứng thường được chú trọng vào độ cứng vững của thân máy, cột máy, bàn quay và cụm trục chính để đáp ứng các nguyên công tiện nặng. Với các chi tiết lớn, yêu cầu quan trọng không chỉ là đường kính tiện tối đa, mà còn là tải trọng bàn quay, khả năng kẹp giữ phôi, độ ổn định khi cắt và phương án đưa phôi lên xuống máy.

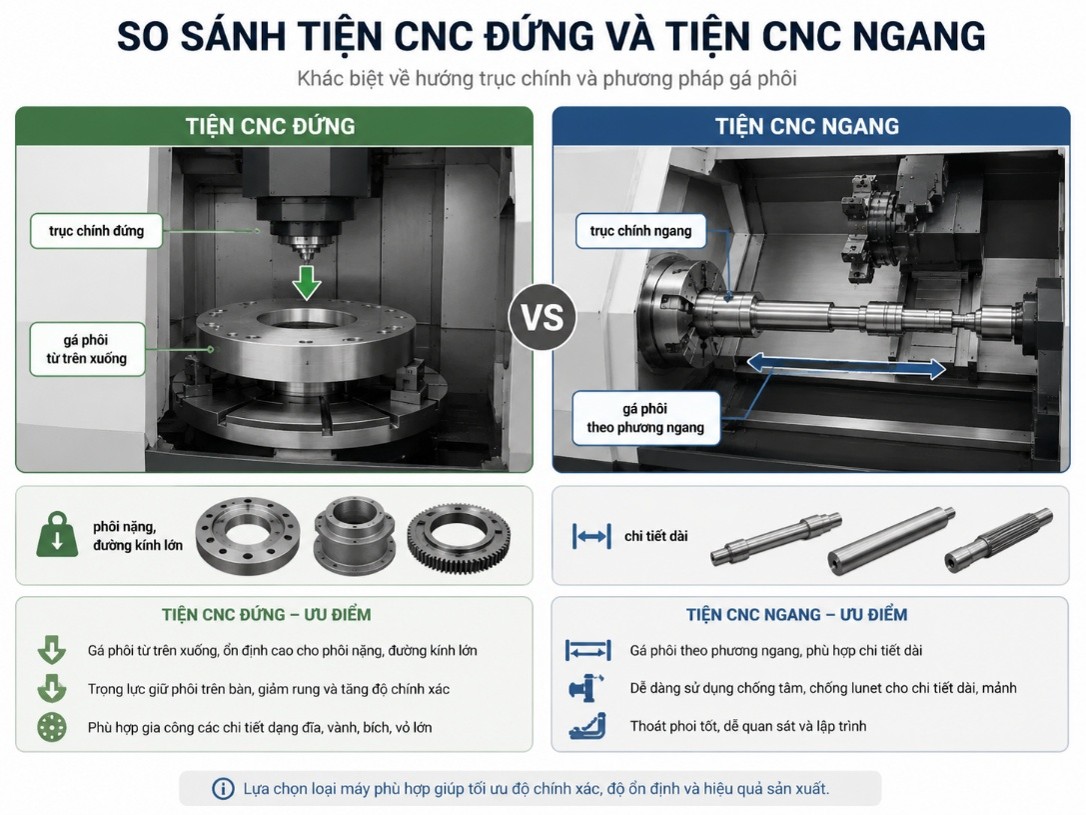

So sánh máy tiện CNC đứng và máy tiện CNC ngang

Máy tiện CNC đứng thường dùng để gia công chi tiết nào?

Máy tiện CNC kiểu đứng thường phù hợp với các chi tiết có đường kính lớn, khối lượng nặng, hình dạng dạng đĩa hoặc dạng mâm. Một số nhóm chi tiết điển hình gồm mặt bích lớn, bánh đà, puly, mâm quay, vòng lớn, vành lớn, vỏ hộp tròn, chi tiết đúc lớn, chi tiết dạng đĩa và các chi tiết có chiều cao không quá lớn so với đường kính.

Với các chi tiết này, máy tiện đứng giúp việc đặt phôi từ trên xuống thuận lợi hơn so với gá phôi nặng trên trục chính nằm ngang. Khi có hệ thống cẩu, pa lăng hoặc thiết bị nâng hạ phù hợp, người vận hành có thể đưa phôi vào vị trí gá theo phương thẳng đứng, giảm rủi ro trong thao tác và hỗ trợ quá trình căn chỉnh ban đầu.

Tuy nhiên, máy tiện đứng không phải lựa chọn tối ưu cho mọi dạng chi tiết. Nếu xưởng chủ yếu gia công trục dài, ống dài, bạc dài hoặc chi tiết tiện từ phôi thanh, máy tiện CNC ngang thường phù hợp hơn vì dễ kết hợp ụ động, chống tâm, bộ đỡ phôi và hệ thống cấp phôi thanh.

>> Máy tiện đứng CNC SMEC SLV 8500 series là lựa chọn phù hợp cho nhà xưởng cơ khí quy mô vừa đến lớn, các doanh nghiệp gia công chi tiết nặng

Khi nào nên chọn máy tiện CNC kiểu ngang?

Khi xưởng gia công nhiều chi tiết dạng trục, bạc, ống

Máy tiện CNC kiểu ngang là lựa chọn phù hợp khi xưởng thường xuyên gia công các chi tiết dạng tròn xoay có hình học theo phương trục rõ ràng, chẳng hạn như trục, bạc, ống, chốt, ty, đầu nối, trục ren, chi tiết tiện từ phôi thanh hoặc các linh kiện cơ khí có dạng dài.

Với nhóm chi tiết này, kết cấu trục chính nằm ngang giúp quá trình gá phôi, định tâm, chống tâm và kiểm soát chiều dài gia công thuận lợi hơn. Phôi có thể được kẹp trên mâm cặp, collet hoặc kết hợp thêm ụ động, chống tâm, bộ đỡ phôi tùy theo chiều dài và độ cứng vững của chi tiết. Đây là lý do máy tiện CNC ngang được sử dụng rất phổ biến trong các xưởng gia công cơ khí chính xác, xưởng sản xuất linh kiện, xưởng tiện hàng loạt và các nhà máy có nhiều chi tiết dạng trục.

Nếu sản phẩm chủ lực của xưởng là chi tiết dạng trục, bạc hoặc ống, máy tiện CNC ngang thường dễ khai thác hơn máy tiện đứng. Máy cho phép xử lý tốt các nguyên công tiện ngoài, tiện trong, tiện mặt đầu, tiện ren, khoan tâm, doa lỗ, cắt rãnh và cắt đứt trên cùng một hệ gá phù hợp.

Khi chi tiết có chiều dài lớn hơn đáng kể so với đường kính

Máy tiện CNC kiểu ngang nên được ưu tiên khi chi tiết có chiều dài lớn hơn đáng kể so với đường kính. Với các chi tiết dài, vấn đề quan trọng không chỉ là đường kính tiện tối đa, mà còn là chiều dài chống tâm, độ võng phôi, độ rung khi cắt, độ ổn định của mâm cặp, ụ động và bộ đỡ phôi.

Trong trường hợp gia công trục dài, ống dài hoặc các chi tiết có tỷ lệ chiều dài trên đường kính lớn, máy tiện ngang thường linh hoạt hơn vì có thể bố trí ụ động, chống tâm hoặc lunette để đỡ phôi trong quá trình cắt. Cách bố trí này giúp hạn chế rung động, giảm nguy cơ cong võng và cải thiện độ ổn định khi tiện dọc trục.

Ngược lại, nếu chi tiết có đường kính rất lớn nhưng chiều cao theo phương trục không quá dài, máy tiện đứng có thể phù hợp hơn. Vì vậy, trước khi chọn máy, xưởng cần xác định rõ tỷ lệ giữa chiều dài, đường kính và khối lượng phôi, thay vì chỉ nhìn vào một thông số riêng lẻ trên catalog.

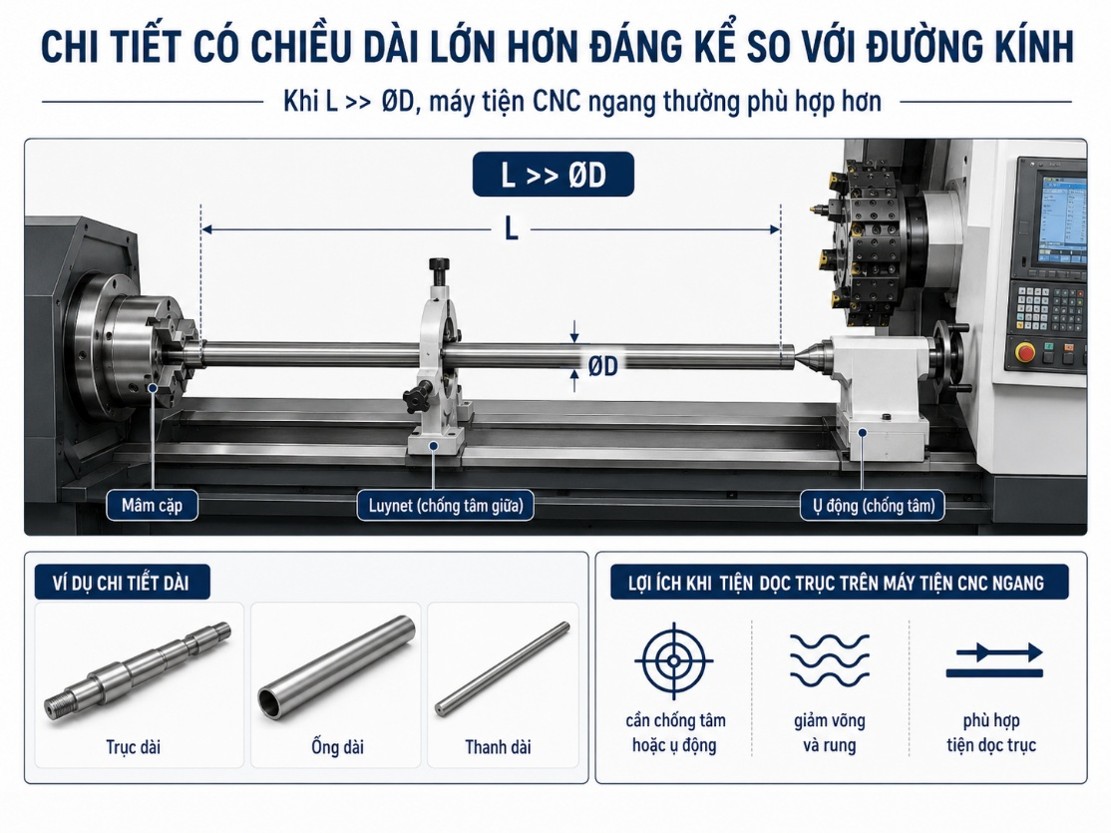

Các chi tiết có chiều dài lớn hơn so với đường kính

>> Máy tiện ngang CNC băng dẫn hướng dạng hộp có trục Y SMEC SL 4500Y có trục Y kết hợp dao quay cho phép thực hiện thêm các nguyên công phay cạnh, khoan–taro lệch tâm, gia công rãnh và một số biên dạng ngay trên máy tiện

Khi xưởng cần sản xuất hàng loạt từ phôi thanh

Máy tiện CNC ngang rất phù hợp với các xưởng cần gia công hàng loạt từ phôi thanh. Với cấu hình phù hợp, máy có thể kết hợp cùng bộ cấp phôi thanh, bộ hứng sản phẩm, trục phụ hoặc robot cấp phôi để giảm thời gian thao tác thủ công và tăng thời gian máy chạy thực tế.

Đây là lợi thế lớn với các xưởng sản xuất linh kiện lặp lại nhiều lần, chẳng hạn như đầu nối, bạc, chốt, ty ren, trục nhỏ, linh kiện ô tô xe máy, linh kiện máy móc hoặc chi tiết cơ khí tiêu chuẩn. Khi dùng máy tiện ngang kết hợp cấp phôi tự động, xưởng có thể giảm thời gian gá đặt từng phôi, kiểm soát chu kỳ gia công ổn định hơn và giảm phụ thuộc vào tay nghề thao tác của từng công nhân.

Với các đơn hàng lặp lại nhiều, lợi ích của máy tiện CNC ngang không chỉ nằm ở tốc độ cắt. Giá trị quan trọng hơn là khả năng duy trì độ lặp lại giữa các chi tiết, giảm sai lệch do gá đặt thủ công và giúp xưởng kiểm soát sản lượng theo ca tốt hơn.

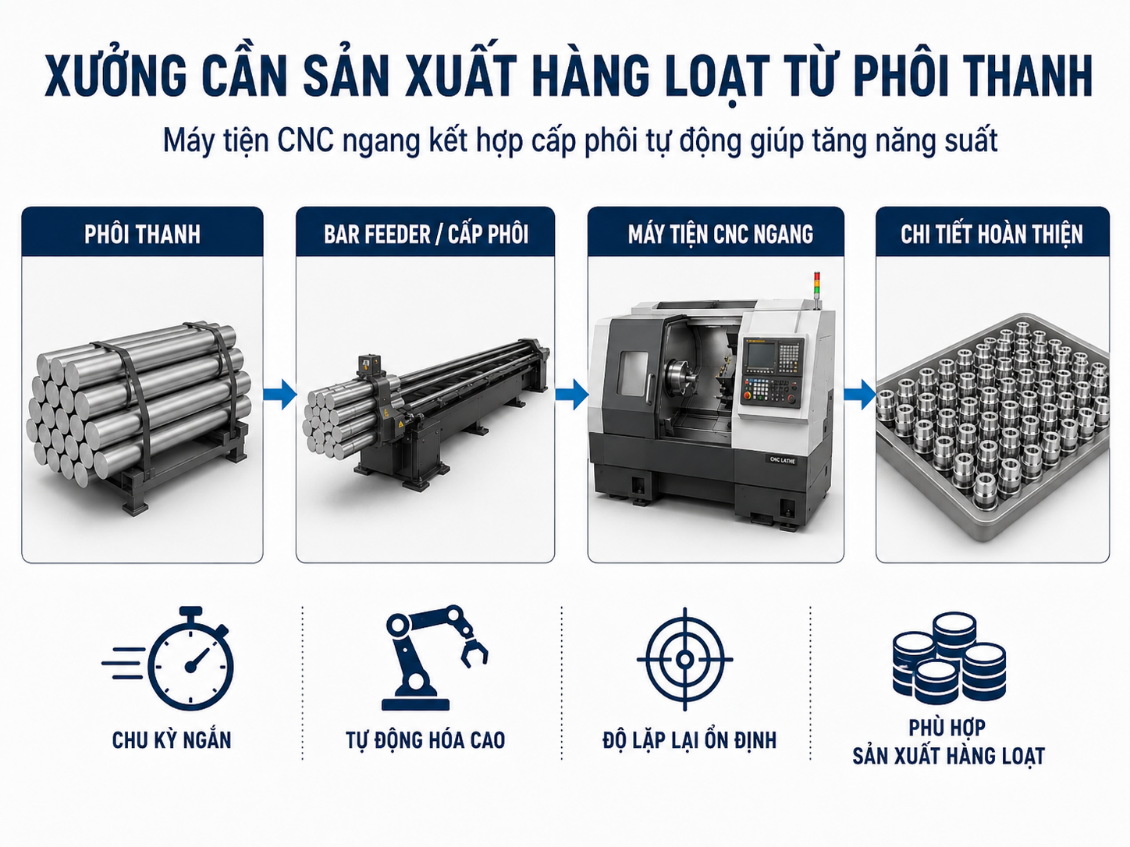

Xưởng cần sản xuất hàng loạt từ phôi thanh

>> Máy tiện ngang CNC băng dẫn hướng dạng hộp SMEC 4500X phù hợp để tối ưu năng suất cho nhóm sản phẩm như trục, ống, bạc dài, chi tiết thủy lực – khí nén, chi tiết ngành năng lượng và kết cấu cơ khí cần độ ổn định khi tiện đường kính lớn kèm chiều dài gia công tăng

Khi xưởng cần tối ưu năng suất trên nhóm chi tiết vừa và nhỏ

Máy tiện CNC ngang thường phù hợp với nhóm chi tiết có kích thước nhỏ đến trung bình, khối lượng không quá lớn và cần sản xuất ổn định theo lô. Đây là nhóm chi tiết xuất hiện phổ biến trong các xưởng cơ khí tư nhân, xưởng gia công linh kiện, nhà máy phụ trợ và doanh nghiệp sản xuất theo đơn hàng lặp lại.

Với nhóm chi tiết này, máy tiện ngang dễ bố trí trong mặt bằng xưởng, dễ kết hợp với các thiết bị phụ trợ và dễ tổ chức dòng sản xuất theo từng công đoạn. Nếu chọn đúng cấu hình, xưởng có thể cải thiện rõ các chỉ số quan trọng như thời gian chu kỳ, độ ổn định kích thước, tỷ lệ hàng phải sửa, thời gian gá đặt và mức độ phụ thuộc vào thợ lành nghề.

Tuy nhiên, máy tiện ngang không nên được chọn chỉ vì phổ biến hoặc dễ mua. Xưởng vẫn cần kiểm tra kỹ kích thước phôi, chiều dài tiện, đường kính tiện, tải trọng mâm cặp, vật liệu gia công, yêu cầu dung sai, sản lượng dự kiến và khả năng tự động hóa trong tương lai. Một máy tiện CNC ngang phù hợp phải giải quyết đúng bài toán sản xuất hiện tại và vẫn đủ dư địa cho xưởng mở rộng đơn hàng sau này.

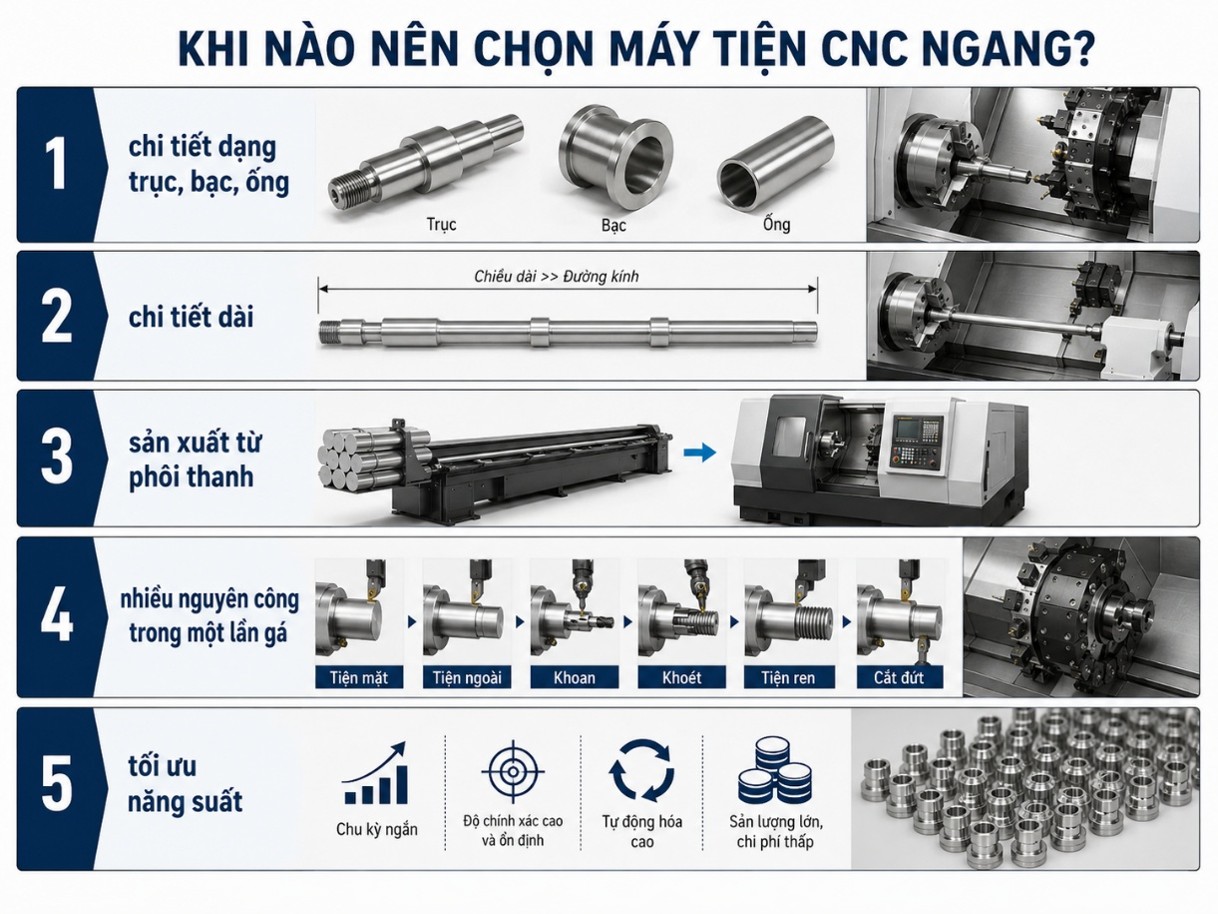

Tổng kết khi nào nên chọn máy tiện CNC ngang

>> Máy tiện ngang CNC trang bị trục Y băng dẫn hướng tuyến tính SMEC dòng NS 2100Y có kích thước gọn và khối lượng khoảng 4–4,5 tấn nên phù hợp bố trí từ 1–3 máy trong xưởng nhỏ (~80–150 m² khu gia công)

Khi nào nên chọn máy tiện đứng thay vì máy tiện ngang?

Khi phôi có đường kính lớn và khối lượng nặng

Máy tiện đứng nên được cân nhắc khi xưởng thường xuyên gia công các chi tiết có đường kính lớn, khối lượng nặng và khó gá an toàn trên máy tiện ngang. Nhóm chi tiết này thường gồm mặt bích lớn, bánh đà, puly lớn, mâm quay, vành lớn, vỏ tròn lớn hoặc các chi tiết dạng đĩa có kích thước hướng kính lớn.

Với máy tiện đứng, phôi được đặt từ trên xuống mâm cặp hoặc bàn quay. Trọng lượng bản thân của phôi hỗ trợ phôi tựa ổn định hơn trên mặt chuẩn gá đặt, giúp quá trình kẹp giữ và căn chỉnh thuận lợi hơn trong nhiều trường hợp. Đây là lợi thế rõ ràng khi xử lý các phôi lớn, nặng, khó treo hoặc khó kẹp theo phương ngang.

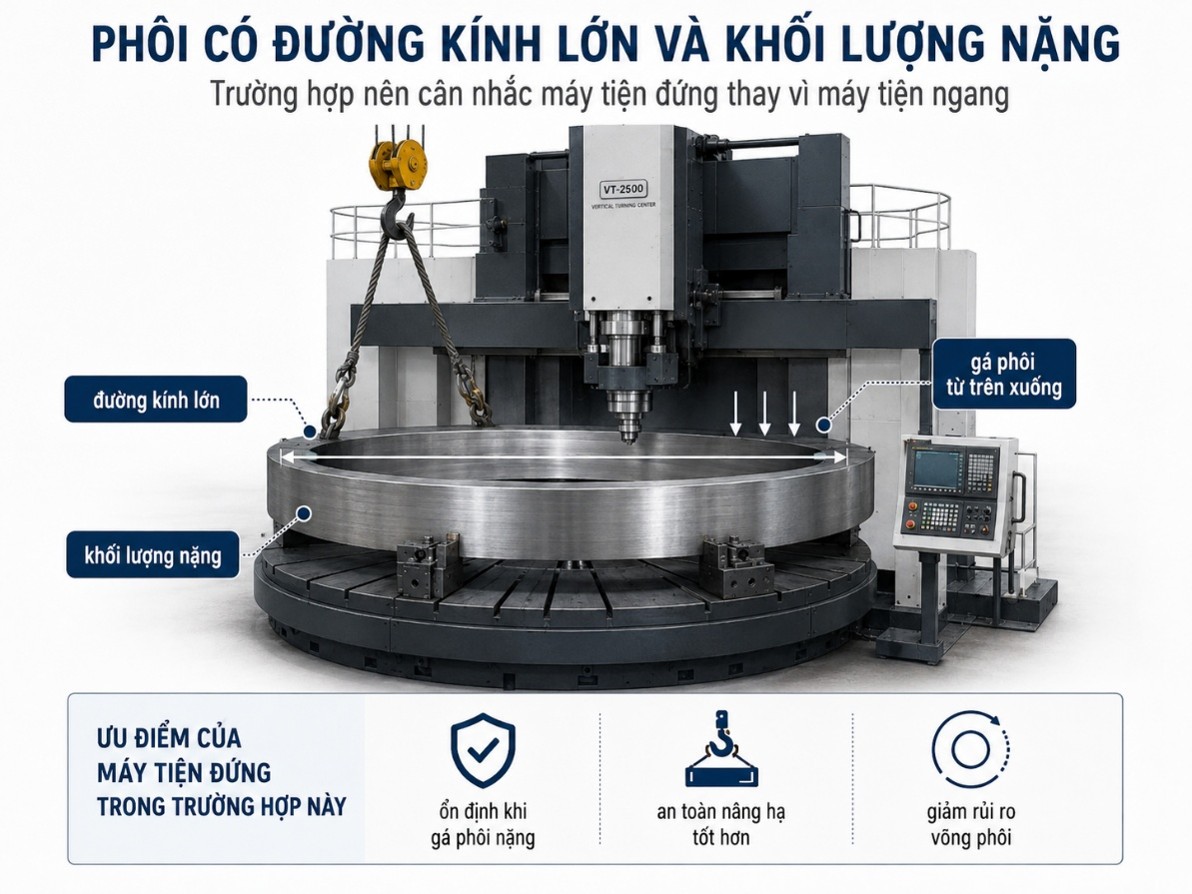

Phôi có đường kính lớn và khối lượng nặng sẽ phù hợp để xử lý bằng máy tiện đứng

Khi chi tiết ngắn nhưng đường kính lớn

Máy tiện đứng phù hợp với các chi tiết có đường kính lớn nhưng chiều cao hoặc chiều dài theo phương trục không quá lớn. Đây là nhóm chi tiết mà máy tiện ngang có thể gặp khó khăn ở khâu gá kẹp, cân bằng phôi, tải trọng mâm cặp và an toàn khi quay.

Nếu chi tiết có dạng trục dài, ống dài hoặc bạc dài, máy tiện ngang thường phù hợp hơn vì có thể dùng ụ động, chống tâm hoặc bộ đỡ phôi. Ngược lại, với chi tiết dạng mâm, đĩa, mặt bích, bánh đà hoặc puly lớn, máy tiện đứng thường là lựa chọn đáng cân nhắc hơn.

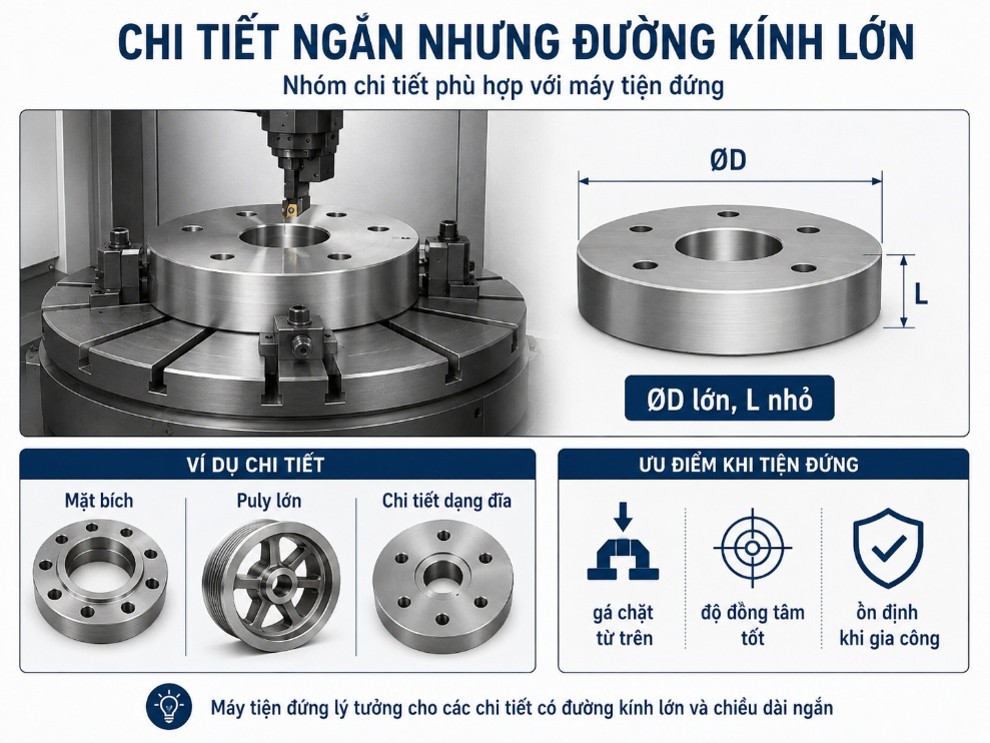

Chi tiết ngắn nhưng đường kính lớn sẽ phù hợp với máy tiện đứng

>> Máy tiện đứng CNC SMEC SLV 1000 series hợp với các ngành điện gió, dầu khí, đóng tàu, khai khoáng, cơ khí nặng, gia công các chi tiết như vòng/bích cỡ lớn, thân bơm công suất lớn, chi tiết mặt bích đường kính lớn, chi tiết dạng vành

Khi gia công chi tiết mỏng, lớn, dễ biến dạng khi kẹp

Với các chi tiết mỏng, đường kính lớn hoặc có hình dạng không đều, lực kẹp quá lớn hoặc cách gá không hợp lý có thể gây biến dạng, tạo vết kẹp hoặc làm sai lệch kích thước sau khi tháo phôi. Máy tiện đứng có lợi thế vì phôi được đặt tựa trên mâm cặp hoặc bàn quay, nhờ đó trọng lượng phôi hỗ trợ quá trình định vị ban đầu.

Tuy nhiên, máy tiện đứng không tự động loại bỏ mọi rủi ro biến dạng. Xưởng vẫn cần tính đúng phương án gá, số điểm kẹp, lực kẹp, bề mặt chuẩn, trình tự cắt và lượng dư gia công. Máy chỉ phát huy hiệu quả khi được chọn đúng theo hình dạng chi tiết và được gá đặt đúng kỹ thuật.

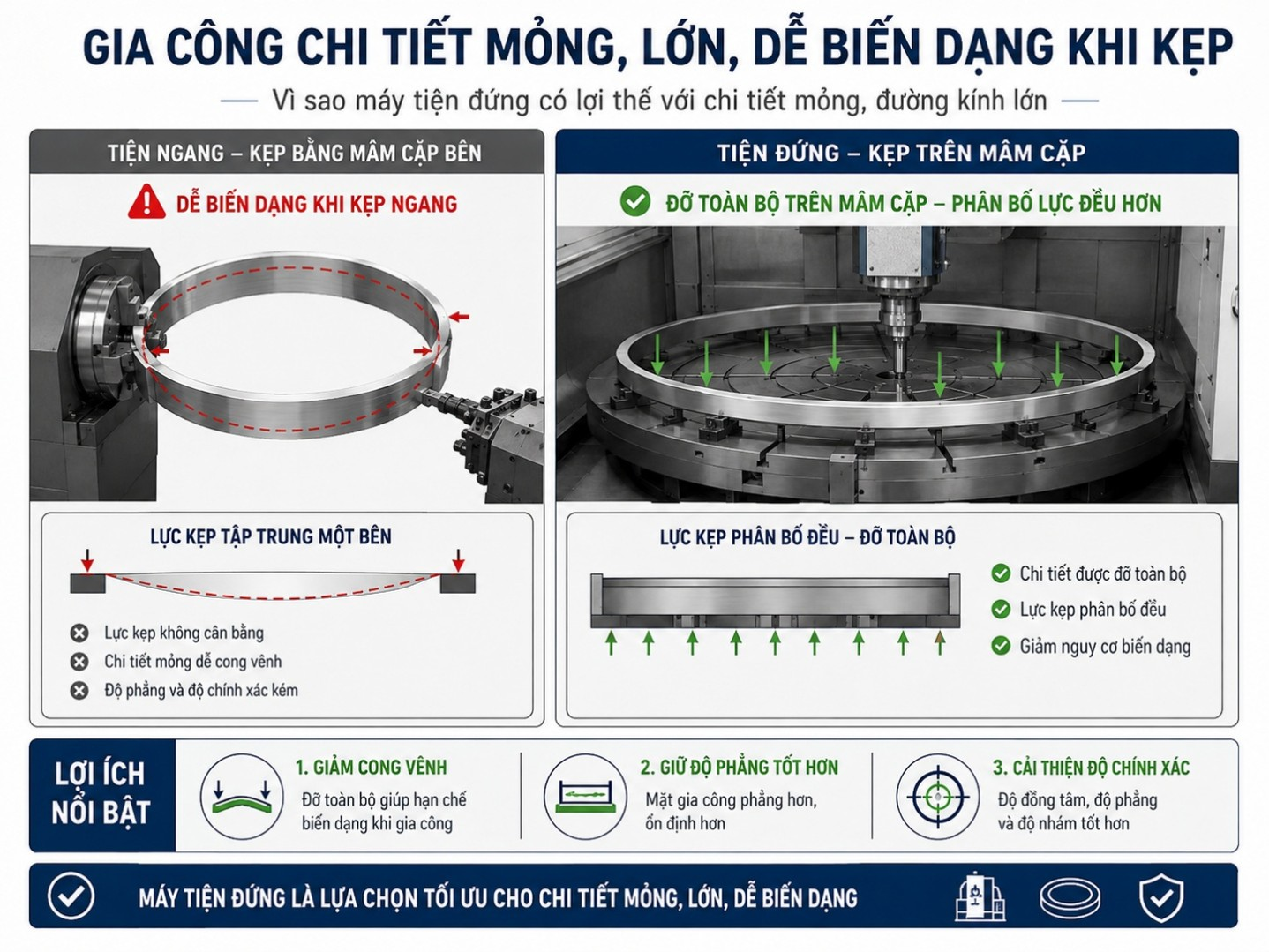

Gia công chi tiết mỏng, lớn, dễ biến dạng khi kẹp cần sử dụng máy tiện CNC đứng

Nên chọn máy tiện CNC ngang hay máy tiện CNC đứng?

Máy tiện CNC kiểu ngang phù hợp với xưởng gia công nhiều chi tiết dạng trục, bạc, ống, phôi thanh, chi tiết có chiều dài đáng kể hoặc cần sản xuất lặp lại với độ ổn định cao. Ngược lại, máy tiện CNC đứng nên được cân nhắc khi xưởng thường xuyên xử lý chi tiết có đường kính lớn, khối lượng nặng, dạng mâm, đĩa, mặt bích, bánh đà hoặc chi tiết có chiều dài theo trục không quá lớn. Vì vậy, lựa chọn đúng không nên dựa vào giá hay một vài thông số riêng lẻ, mà cần bắt đầu từ bản vẽ chi tiết, kích thước phôi, khối lượng phôi, vật liệu, dung sai, sản lượng, phương án gá đặt và điều kiện mặt bằng thực tế.
