Máy tiện CNC ngang SMEC SL-4500Y series
Máy tiện CNC băng dẫn hướng dạng hộp có trục Y dòng SL4500Y phù hợp cho nhà xưởng cơ khí quy mô vừa–lớn hoặc xưởng đang nâng cấp năng lực gia công chi tiết cỡ lớn, nơi yêu cầu rút ngắn thời gian hoàn thành đơn hàng bằng cách giảm số lần gá và giảm phụ thuộc vào nhiều máy. Trục Y kết hợp dao quay cho phép thực hiện thêm các nguyên công phay cạnh, khoan–taro lệch tâm, gia công rãnh và một số biên dạng ngay trên máy tiện, nhờ đó hoàn thiện nhiều hạng mục trong một lần gá và giữ độ ổn định kích thước tốt hơn khi sản xuất theo lô. Kết cấu giường nghiêng và băng dẫn hướng dạng hộp ưu tiên độ cứng vững khi cắt nặng, giúp giảm rung khi gia công tải lớn và phù hợp vận hành liên tục theo ca với các chi tiết dạng trục, ống và bích lớn. Vì vậy, thiết bị đặc biệt phù hợp các xưởng muốn gom công đoạn về một máy để tăng thông lượng, giảm rủi ro sai lỗi do gá lại và kiểm soát chất lượng đồng đều giữa các ca sản xuất.
Đăc điểm nổi bật
Dải năng lực tiện rộng cho nhiều nhu cầu gia công
Dòng trung tâm tiện CNC SL3500/SL4500Y cung cấp dải năng lực tiện đa dạng, hướng đến tăng năng suất và tối ưu chi phí gia công nhờ lựa chọn phong phú về kích thước mâm cặp và chiều dài tiện.

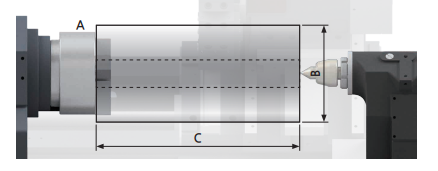

Thông số dải làm việc (Work Envelope):
- A (Kích thước mâm cặp): 12", 15", 18", 21", 24"
- B (Đường kính tiện lớn nhất): Ø430 ~ Ø620 mm (Ø16.93 ~ Ø24.41 inch)
- C (Chiều dài tiện lớn nhất): 765 ~ 5,000 mm (30.12 ~ 196.86 inch)

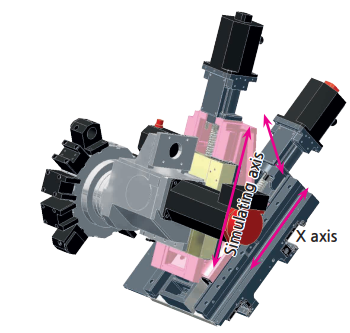

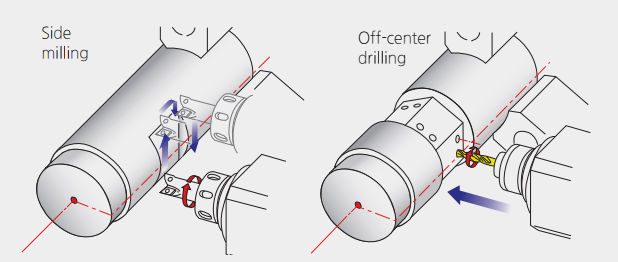

Thiết kế trục Y cho gia công phức tạp (Complex Cutting) (Heading 2)
Cấu hình trục Y mở rộng khả năng gia công trên máy tiện, hỗ trợ các nguyên công cần dao quay và thao tác lệch tâm, giúp hoàn thiện chi tiết trong một lần gá (single setup). Ứng dụng điển hình của trục Y:
|  |
Hạng mục | Đơn vị | SL4500XY/LY/XLY |
Số vị trí dao | ea | 12 |
Loại ụ dao | - | BMT75 |
Kích thước cán dao & đường kính dao doa | mm (inch) | □32×32, Ø60 (□1.26"×1.26", Ø2.37") |
Thời gian phân độ ụ dao (1 vị trí / 1 vòng) | sec | 0.15 / 1 |
Tốc độ dao quay | rpm | 4,000 |
Công suất động cơ dao quay (liên tục/tối đa) | kW (hp) | 5.5 / 7.5 (7.38 / 10.06) |
Mô-men xoắn dao quay (liên tục/tối đa) | N·m (lb·ft) | 35.97 (25.82 / 44.04) |

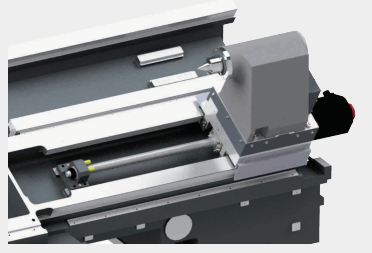

Ụ động tích hợp độ cứng vững cao, dùng mũi chống tâm cố định (Dead Center)
| Cụm ụ động servo được thiết kế cho gia công tốc độ cao và độ chính xác cao; lực đẩy ống trượt ụ động (quill thrust force) có thể điều chỉnh theo chiều dài và đường kính phôi nhằm tối ưu hiệu quả cắt gọt. Bên cạnh đó, ụ động tích hợp tiêu chuẩn sử dụng mũi chống tâm cố định (dead center) giúp tăng độ ổn định khi tiện các phôi nặng, hạn chế rung và cải thiện độ đồng tâm trong quá trình gia công. |  |
Hành trình ống trượt ụ động (Tailstock Quill Stroke): 150 mm (5.91 inch)
Tùy chọn theo hướng vận hành và tính tiện dụng (User-centric options & convenience features)
1) Bảng điều khiển vận hành lớn 15 inch (15" OP Panel) Thiết kế ưu tiên thao tác: bàn phím QWERTY, nút nhấn dễ quan sát và bố trí hợp lý, giúp người vận hành dễ sử dụng, giảm thao tác thừa và tăng hiệu quả khi lập trình/điều khiển máy. 2) Bảo trì bồn dung dịch làm mát thuận tiện (Easy coolant tank maintenance) Bồn dung dịch làm mát dạng có bánh xe giúp việc châm thêm hoặc thay dung dịch nhanh và gọn hơn, giảm thời gian dừng máy cho công tác bảo trì. 3) Điều chỉnh cụm van thủy lực dễ dàng (Easy hydraulic valve adjustment) Đồng hồ và cụm van thủy lực được bố trí ở độ cao thuận tiện, hỗ trợ thao tác điều chỉnh nhanh, an toàn và giảm thời gian căn chỉnh trong quá trình vận hành. |  |
Thiết kế máy (Machine Design)

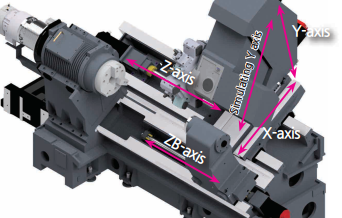

| Toàn bộ các trục hành trình được trang bị dẫn hướng dạng hộp (Box Guideways) độ cứng vững cao, đáp ứng cắt gọt tải nặng và duy trì năng suất ổn định trong sản xuất. |  |
Giường máy dạng nghiêng 30°/45° mang lại độ ổn định vượt trội khi gia công nặng
|  |

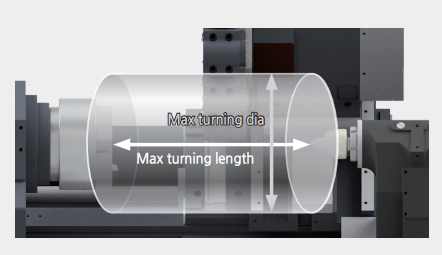

Vùng làm việc (Work Range)
Vùng làm việc được mở rộng nhằm tạo work envelope lớn, tối ưu năng suất theo chi phí khi gia công chi tiết dạng trục/ống/bích theo lô.
- SL4500Y series (A, B, C type): đường kính tiện lớn nhất Ø620 mm (24.41 inch)
(Chiều dài tiện lớn nhất và hành trình trục theo từng cấu hình được thể hiện trong bảng thông số bên dưới.)
Model | SL4500XY | SL4500LY | SL4500XLY |
Đường kính tiện lớn nhất | Ø620 | Ø620 | Ø620 |
Chiều dài tiện lớn nhất | 2,140 | 2,930 | 5,000 |
Ghi chú: Đơn vị mm. Thông số có thể thay đổi tùy theo cấu hình.

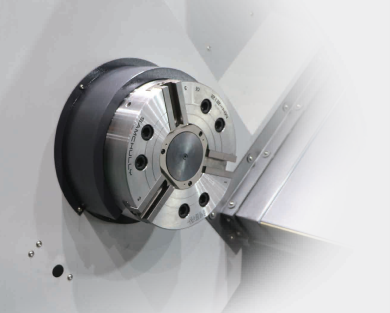

Trục chính (Spindle)
Động cơ trục chính công suất lớn, tối ưu gia công mô-men cao và độ chính xác
| Cụm trục chính công suất cao cho phép gia công đồng thời độ chính xác cao và mô-men xoắn lớn, qua đó nâng cao năng suất vận hành và hiệu quả cắt gọt trong sản xuất. |  |
Kết cấu ổ trục tối ưu độ chính xác và tốc độ

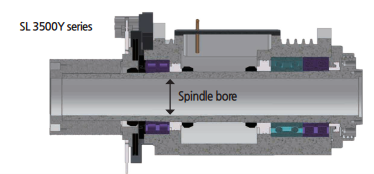

| Đầu trục chính sử dụng tổ hợp ổ lăn trụ hai dãy (Double Row Cylindrical Roller Bearings) và ổ bi tiếp xúc góc (Angular Ball Bearings); phía sau trục chính sử dụng ổ lăn trụ hai dãy, giúp đảm bảo độ chính xác cao và khả năng gia công tốc độ cao ổn định. |  |
Hạng mục | Đơn vị | Dòng SL4500Y | ||
A type | B type | C type | ||
Đường kính lỗ trục chính (Spindle bore) | mm | Ø132 | Ø181 | Ø181 |
Chuẩn đầu trục chính (Spindle nose) | ASA | A2-11 | A2-11 | A2-11 |
Ghi chú: Thông số trình bày theo cấu hình A/B/C của từng dòng máy.

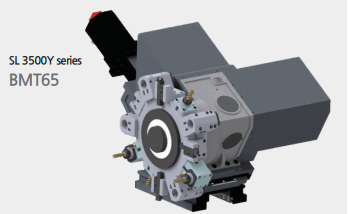

Ụ dao phay BMT (BMT Milling Turret)
Cụm ụ dao phay chuẩn BMT (BMT65/BMT75) dạng 12 vị trí dao được thiết kế cho gia công đa nhiệm, tối ưu độ cứng vững và độ ổn định khi tiện–phay. Cơ cấu khớp nối cong (curvic coupling) và lực kẹp thủy lực cao giúp tăng độ cứng vững, hỗ trợ gia công chính xác và tải cắt lớn. Thiết kế cho phép lắp dao quay ở mọi vị trí dao, mở rộng nguyên công trong một lần gá. Cơ cấu phân độ không dừng (non-stop turret indexing) theo cả hai chiều giúp giảm thời gian đổi dao xuống mức 0.20/0.25 giây mỗi vị trí, nâng cao năng suất khi chạy theo lô. SL4500Y series – BMT75
|  |

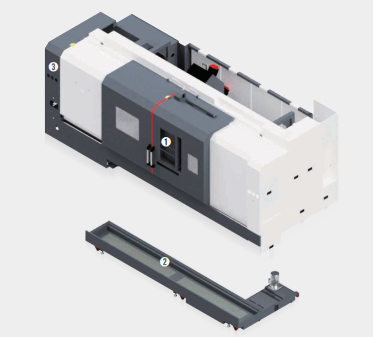

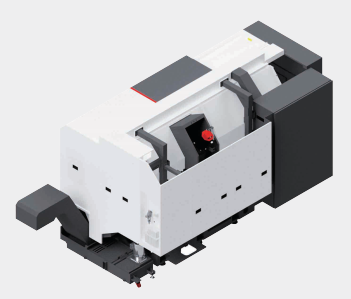

Hệ thống tưới nguội (Coolant System)
Hệ thống tưới nguội được cấu hình linh hoạt theo nhu cầu gia công, từ làm mát tiêu chuẩn đến tưới nguội áp suất cao phục vụ khoan sâu, doa tinh và gia công vật liệu khó.
|  |
Trang bị dao tiêu chuẩn
Hạng mục / Mô tả | SL4500XY/LX/XLY | ||
Giá dao tiện | Giá dao tiện ngoài nối dài | • | 4 |
Giá dao tiện mặt đầu | • | 1 | |
Giá dao doa | Giá kẹp cán doa | • | 2 |
Giá kẹp dao khoan U | • | 1 | |
Giá dao truyền động | Giá dao truyền động hướng trục | • | 2 |
Giá dao truyền động hướng kính | • | 2 | |
Bạc kẹp | Doa | Ø12 (Ø1/2") | 1 |
Ø16 (Ø5/8") | 1 | ||
Ø20 (Ø3/4") | 1 | ||
Ø25 (Ø1") | 1 | ||
Ø32 (Ø1 1/4") | 1 | ||
Ø40 (Ø1 1/2") | 1 | ||
Ø50 (Ø2") | 1 | ||
Khoan | Côn Morse MT2 | 1 | |
Côn Morse MT3 | 1 | ||
Côn Morse MT4 | 1 | ||
Phụ kiện tiêu chuẩn/tùy chọn
Chú thích: ● = Tiêu chuẩn; ○ = Tùy chọn; △ = Cần thảo luận; X = Không áp dụng
Nhóm | Hạng mục | Ghi chú/Thông số | SL4500Y series |
Trục chính
| Mâm cặp 3 chấu lỗ thông |
| ● |
Mâm cặp 3 chấu kín tâm |
| X | |
Bộ chấu mềm (3 bộ) |
| ● | |
Bộ chấu cứng (1 bộ) |
| ○ | |
Công tắc bàn đạp kẹp mâm cặp |
| ● | |
Kẹp mâm cặp 2 cấp áp suất |
| ○ | |
Điều khiển trục C (0,001°) |
| ● | |
Xác nhận kẹp mâm cặp |
| ● | |
Bàn đạp kép kẹp/thả mâm cặp | (kẹp đôi) | ○ | |
Ổ dao
| Giá kẹp dao |
| ● |
Kiểu giá dao quay | BMT | ● | |
Giá dao quay hướng trục (axial) |
| ● | |
Giá dao quay hướng kính (radial) |
| ● | |
Bạc lót cán dao tiện lỗ | (dùng chung với bạc U-drill) | ● | |
Ổ cắm mũi khoan (drill socket) |
| ● | |
Giá kẹp mũi khoan U (U-drill holder) |
| ● | |
Ụ động
| Ụ động NC (động cơ servo) |
| X |
Mũi tâm cố định (dead center) |
| ● | |
Mũi tâm quay (live center) |
| X | |
Mũi tâm quay độ cứng vững cao |
| X | |
Ụ động 2 cấp áp suất |
| X | |
Xác nhận tiến/lùi ống lồng (quill) |
| X | |
Bàn đạp điều khiển ụ động |
| X | |
Tưới nguội & Thổi khí
| Tưới nguội tiêu chuẩn | (đầu phun) | ○ |
Tưới nguội phía trên mâm cặp |
| ○ | |
Súng tưới nguội |
| ○ | |
Xả rửa băng máy (bed flushing) |
| ○ | |
Thổi khí (air blower) |
| ○ | |
Tưới nguội xuyên tâm cho giá dao quay (TSC) |
| ○ | |
Súng khí |
| ○ | |
Bơm tưới nguội | 4,5 bar | ● | |
Bơm tưới nguội | 7 bar | ○ | |
Bơm tưới nguội | 10 bar | ○ | |
Bơm tưới nguội | 14,5 bar | ○ | |
Bơm tưới nguội | 20 bar | ○ | |
Bộ làm mát dung dịch tưới nguội | (chiller) | ○ | |
Bồn dung dịch tưới nguội |
| ● | |
Xả phoi
| Băng tải phoi (bản lề/gạt) | Bên (side) | ● |
Băng tải phoi (bản lề/gạt) | Sau (rear) | △ | |
Băng tải phoi đặc biệt | (lọc tang trống) | △ | |
Thùng chứa phoi | Cố định 380 L | ○ |
Nhóm | Hạng mục | Ghi chú/Thông số | SL4500Y series |
Tính năng an toàn
| Khóa liên động cửa |
| ● |
Giới hạn mô-men chống quay ngược | (BST) | ○ | |
Bộ giới hạn mô-men xoắn |
| ○ | |
Tấm chắn phoi/dung dịch toàn phần |
| ● | |
Liên động áp suất thủy lực mâm cặp |
| △ | |
Điện
| Đèn tháp 3 tầng và còi báo |
| ● |
Đèn chiếu sáng tủ điện |
| ○ | |
Tay quay điện tử từ xa (MPG) |
| ○ | |
Bộ đếm chu kỳ/chi tiết | Kỹ thuật số (digital) | ○ | |
Bộ đếm tổng | Kỹ thuật số (digital) | ○ | |
Bộ đếm dao | Kỹ thuật số (digital) | ○ | |
Bộ đếm đa kênh | 6 bộ | ○ | |
Bộ đếm đa kênh | 9 bộ | ○ | |
CB chống rò (có tiếp địa) |
| ○ | |
Bộ ổn áp tự động (AVR) |
| ○ | |
Máy biến áp |
| ○ | |
Tự động tắt nguồn |
| ○ | |
Đo lường
| Thiết bị đo và bù dao (Tool Presetter) | Thủ công | ○ |
Thiết bị đo và bù dao (Tool Presetter) | Tự động | ○ | |
Thiết bị đo điểm zero bằng khí | (cho mâm cặp đặc biệt) - TACO | △ | |
Thiết bị đo điểm zero bằng khí | (cho mâm cặp đặc biệt) - SMC | △ | |
Thước quang tuyến tính | Trục X | ○ | |
Thước quang tuyến tính | Trục Y | ○ | |
Thước quang tuyến tính | Trục Z | ○ | |
Cảm biến mức dung dịch tưới nguội | (yêu cầu có băng tải phoi) | ○ | |
Môi trường
| Điều hòa cho tủ điện |
| ○ |
Máy hút ẩm |
| △ | |
Bộ thu hồi sương dầu |
| ○ | |
Thiết bị tách/vớt dầu nổi (oil skimmer) |
| ○ | |
Bôi trơn lượng tối thiểu (MQL) |
| △ | |
Tự động hóa
| Cửa tự động |
| ○ |
Cửa chớp/tấm che tự động | (cho giải pháp tự động hóa) | △ | |
Bộ điều khiển phụ (sub controller) |
| △ | |
Giao diện/kết nối cấp phôi thanh (barfeeder) |
| ○ | |
Mã M bổ sung | (4 cặp) | ○ | |
Giao diện tự động hóa |
| ○ | |
Mở rộng I/O (bao gồm IN và OUT) | 16 tiếp điểm | ○ | |
Mở rộng I/O (bao gồm IN và OUT) | 32 tiếp điểm | ○ | |
Nguồn thủy lực
| Xi lanh thủy lực tiêu chuẩn | Open-center | ○ |
Bộ nguồn thủy lực tiêu chuẩn | 35 bar | ○ |
Thông số kĩ thuật
Nhóm | Hạng mục | Đơn vị | SL 4500XY | SL 4500LY | ||||
Kiểu A | Kiểu B | Kiểu C | Kiểu A | Kiểu B | Kiểu C | |||
Mâm cặp | Kích thước mâm cặp | inch | 18(15)” | 21” | 24” | 18(15)” | 21” | 24” |
Khả năng gia công | Đường kính tiện qua băng máy | mm | 975 | 975 | 975 | 975 | 975 | 975 |
Đường kính tiện qua bàn trượt ngang | mm | 830 | 830 | 830 | 830 | 830 | 830 | |
Đường kính tiện lớn nhất | mm | 620 | 620 | 620 | 620 | 620 | 620 | |
Đường kính phay lớn nhất | mm | 704 | 704 | 704 | 704 | 704 | 704 | |
Chiều dài tiện lớn nhất | mm | 2,140 | 2,117 | 2,117 | 2,930 | 2,930 | 2,930 | |
Trục chính | Tốc độ trục chính | rpm | 1,800 (2,000) | 1,500 | 1,200 | 1,800 (2,000) | 1,500 | 1,200 |
Chuẩn đầu trục chính | ASA | A2-11 | A2-15 | A2-15 | A2-11 | A2-15 | A2-15 | |
ĐK trong ống kéo (Draw tube) – ID | mm | 117.5 | 140 | 166.5 | 117.5 | 140 | 166.5 | |
ĐK lỗ trục chính | mm | 132 | 181 | 181 | 132 | 181 | 181 | |
Công suất động cơ trục chính (liên tục/tối đa) | kW (hp) | 30/37 (40.24/49.62) | ||||||
Hành trình | Hành trình trục X | mm | 350 | 350 | 350 | 350 | 350 | 350 |
Hành trình trục Y | mm | 200 (+100) | ||||||
Hành trình trục Z | mm | 2,270 | 2,270 | 2,270 | 3,060 | 3,060 | 3,060 | |
Tốc độ chạy nhanh trục X | m/min (ipm) | 20 (787.41) | 20 (787.41) | 20 (787.41) | 20 (787.41) | 20 (787.41) | 20 (787.41) | |
Tốc độ chạy nhanh trục Y | m/min (ipm) | 15 (590.56) | 15 (590.56) | 15 (590.56) | 15 (590.56) | 15 (590.56) | 15 (590.56) | |
Tốc độ chạy nhanh trục Z | m/min (ipm) | 18 (708.67) | 18 (708.67) | 18 (708.67) | 18 (708.67) | 18 (708.67) | 18 (708.67) | |
Ổ dao | Số vị trí dao | ea | 12 (BMT75) | 12 (BMT75) | 12 (BMT75) | 12 (BMT75) | 12 (BMT75) | 12 (BMT75) |
Kích thước chuôi dao tiện ngoài (OD) | mm | 32 | 32 | 32 | 32 | 32 | 32 | |
Đường kính cán dao doa | mm | 60 | 60 | 60 | 60 | 60 | 60 | |
Thời gian đổi dao | sec | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
Tốc độ dụng cụ sống | rpm | 4,000 | 4,000 | 4,000 | 4,000 | 4,000 | 4,000 | |
Công suất motor dụng cụ sống (liên tục/tối đa) | kW (hp) | 5.5/7.5 (7.38/10.06) | ||||||
Ụ động | Đường kính ống lồng ụ động (quill) | mm | 160 | 160 | 160 | 160 | 160 | 160 |
Hành trình ống lồng (quill) | mm | 150 | 150 | 150 | 150 | 150 | 150 | |
Côn ụ động | MT | MT5 (Tích hợp) | MT5 (Tích hợp) | MT5 (Tích hợp) | MT5 (Tích hợp) | MT5 (Tích hợp) | MT5 (Tích hợp) | |
Máy | Kích thước (có băng tải phoi bên hông) D x R x C | mm | 5,570 (6,530) x 2,303 x 2,659 | 6,350 (7,327) x 2,303 x 2,659 | ||||
Khối lượng | kg (lb) | 17,000 (37,478.59) | 22,000 (48,501.70) | |||||
Dung tích bồn tưới nguội | liter (gal) | 400 (105.67) | 600 (158.51) | |||||
Nguồn điện cấp | kVA/V | 63/220 | ||||||
Hệ điều khiển | Bộ điều khiển |
| FANUC 0i-TF+, SIEMENS | |||||
Nhóm | Hạng mục | Đơn vị | SL 4500XLY | ||
Kiểu A | Kiểu B | Kiểu C | |||
Mâm cặp | Kích thước mâm cặp | inch | 18(15)" | 21" | 24" |
Khả năng gia công | Đường kính tiện qua băng máy | mm | 975 | 975 | 975 |
Đường kính tiện qua bàn trượt ngang | mm | 830 | 830 | 830 | |
Đường kính tiện lớn nhất | mm | 620 | 620 | 620 | |
Đường kính phay lớn nhất | mm | 704 | 704 | 704 | |
Chiều dài tiện lớn nhất | mm | 5,000 | |||
Trục chính | Tốc độ trục chính | rpm | 1,800 (2,000) | 1,500 | 1,200 |
Chuẩn đầu trục chính | ASA | A2-11 | A2-15 | A2-15 | |
ĐK trong ống kéo (Draw tube) - ID | mm | 117.5 | 140 | 166.5 | |
ĐK lỗ trục chính | mm | 132 | 181 | 181 | |
Công suất động cơ trục chính (liên tục/tối đa) | kW (hp) | 30/37 (40.24/49.62) | |||
Hành trình | Hành trình trục X | mm | 350 | 350 | 350 |
Hành trình trục Y | mm | 200 (+100) | |||
Hành trình trục Z | mm | 5,090 | |||
Tốc độ chạy nhanh trục X | m/min (ipm) | 20 (787.41) | 20 (787.41) | 20 (787.41) | |
Tốc độ chạy nhanh trục Y | m/min (ipm) | 15 (590.56) | 15 (590.56) | 15 (590.56) | |
Tốc độ chạy nhanh trục Z | m/min (ipm) | 18 (708.67) | 18 (708.67) | 18 (708.67) | |
Ổ dao | Số vị trí dao | ea | 12 (BMT75) | ||
Kích thước chuôi dao tiện ngoài (OD) | mm | 32 | |||
Đường kính cán dao doa | mm | 60 | |||
Thời gian đổi dao | sec | 0.25 | |||
Tốc độ dụng cụ sống | rpm | 4,000 | |||
Công suất motor dụng cụ sống (liên tục/tối đa) | kW (hp) | 5.5/7.5 (7.38/10.06) | |||
Ụ động | Đường kính ống lồng ụ động (quill) | mm | 160 | ||
Hành trình ống lồng (quill) | mm | 150 | |||
Côn ụ động | MT | MT5 (Tích hợp) | |||
Máy | Kích thước (có băng tải phoi bên hông) D x R x C | mm | 8,700 (9,897) x 2,493 x 2,683 | ||
Khối lượng | kg (lb) | 25,000 (55,115.57) | |||
Dung tích bồn tưới nguội | liter (gal) | 850 (224.55) | |||
Nguồn điện cấp | kVA/V | 63/220 | |||
Hệ điều khiển | Bộ điều khiển |
| FANUC 0i-TF+, SIEMENS | ||
Ghi chú: Thiết kế và thông số có thể thay đổi mà không cần báo trước.
