Máy tiện CNC băng dẫn hướng dạng hộp SMEC 4500L

Mã sản phẩm: SL 4500L

Liên hệ

Đường kính tiện qua băng máy: 752-775mm

Đường kính tiện qua bàn dao: 630mm

Đường kính tiện lớn nhất: 620-690mm

Chiều dài tiện lớn nhất:3055-5000mm

Thêm vào giỏ hàng

Mô tả
Điểm nổi bật
Điều kiện
Bình luận

máy tiện ngang CNC SMEC SL 4500L

Máy tiện CNC ngang SMEC SL-4500L series

SL4500L là lựa chọn cho nhà xưởng quy mô vừa đến lớn chuyên gia công chi tiết dài, nặng và yêu cầu ổn định cao, nơi các vấn đề thường gặp là rung ở cuối chi tiết, khó thoát phoi khi cắt nặng và chất lượng bề mặt không đồng đều giữa đầu–đuôi phôi. Thiết kế băng nghiêng 45° hỗ trợ thoát phoi và tiếp cận thao tác tốt, kết hợp ụ động điều khiển lập trình giúp chống rung và giữ ổn định khi tiện các chi tiết dài hoặc khi chạy chu kỳ dài với tải cắt cao. Hệ dẫn hướng box guideway và hệ truyền động được tối ưu theo hướng chịu tải, duy trì độ chính xác trong môi trường sản xuất liên tục, phù hợp các nhóm ứng dụng như trục dài, ống lót, con lăn, trục truyền, chi tiết ngành kết cấu, khai khoáng, năng lượng và đóng tàu. Với tùy chọn dao quay/ụ dao phay, SL4500L đáp ứng tốt mô hình gia công tổng hợp cho chi tiết dài: giảm số lần chuyển máy, giảm sai số tích lũy và tăng tính ổn định chất lượng khi sản xuất theo lô.

Đăc điểm nổi bật

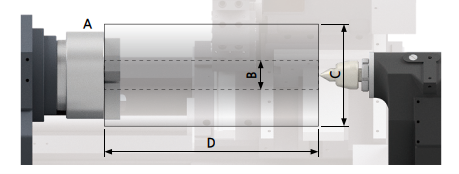

Cấu hình đa dạng

Cấu hình đa dạng giúp nâng cao năng suất và tối ưu hiệu quả chi phí, góp phần tăng mức độ hài lòng của khách hàng.

cấu hình đa dạng SMEC SL 4500L

Thiết kế độ cứng vững cao

Giường nghiêng 45° cho gia công tải nặng: kết hợp kết cấu gân tăng cứng dạng ống mô-men (torque tube rib structure) giúp tăng khả năng chống xoắn và uốn khi cắt tải nặng, đồng thời giảm rung, hỗ trợ gia công chính xác cao. Giường nghiêng cũng giúp tiếp cận vùng gia công thuận lợi và thoát phoi hiệu quả.

Thiết kế giường nghiêng hỗ trợ dọn/phá phoi dễ dàng, đồng thời tạo điều kiện thuận lợi cho thay dao và kiểm tra.

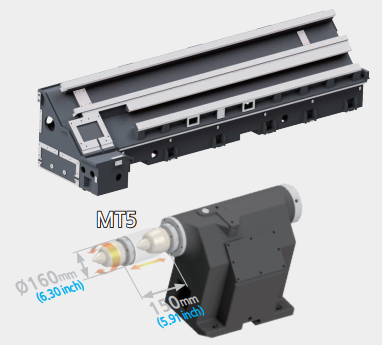

Ụ động lập trình cho phép điều khiển ụ động và ống trượt bằng M-code, duy trì độ chính xác cao trong gia công tải nặng.

Hành trình ống trượt ụ động (Tailstock Quill Stroke): 150 mm (5.91 inch)
Côn ụ động (Tailstock Taper): MT5

Thiết kế hệ thống chạy dao tối ưu (Optimized feed system design)

Tất cả các trục hành trình sử dụng vít me bi neo kép có tiền tải (pre-tensioned double anchored ball screws) để giảm biến dạng nhiệt, đồng thời được đỡ hai đầu bằng ổ bi tiếp xúc góc cấp chính xác P4 nhằm đảm bảo độ chính xác chuyển động.

Neo kép có tiền tải: giảm giãn nở nhiệt
Ổ bi tiếp xúc góc chính xác cao + vít me bi đường kính lớn: tăng độ chính xác và độ ổn định

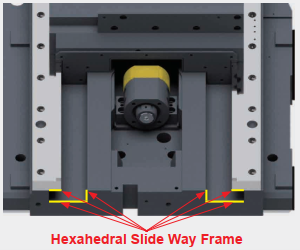

Khung dẫn hướng trượt trục X dạng 6 bề mặt tiếp xúc (6 contact surface slideway frame) giúp tăng khả năng chịu tải và độ ổn định. Các bề mặt dẫn hướng có bề rộng lớn, được nhiệt luyện và mài chính xác, duy trì khả năng cắt nặng và độ chính xác trong suốt vòng đời máy.

Tối ưu vận hành (Ease of use)

Điều chỉnh van thủy lực dễ dàng
Đồng hồ và cụm van thủy lực đặt ở vị trí/độ cao thuận tiện, giúp thao tác điều chỉnh nhanh và an toàn.
Bảng điều khiển vận hành lớn 15 inch
Thiết kế theo hướng người vận hành: bàn phím QWERTY, nút nhấn dễ quan sát, bố trí hợp lý, nâng cao tính tiện dụng.

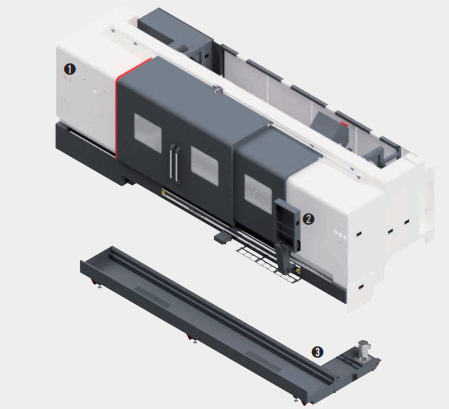

Bảo trì bồn dung dịch làm mát thuận tiện
Khi vệ sinh bồn dung dịch làm mát, bồn có thể tháo rời trong khi vẫn giữ băng tải phoi gắn trên máy, giúp việc vệ sinh và bảo trì thuận lợi hơn.

bảo trì bồn dung dịch tưới nguội SMEC SL 4500L

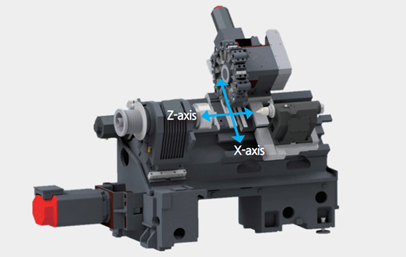

Thiết kế máy (Machine Design)

Tất cả các trục hành trình sử dụng dẫn hướng dạng hộp (box guideway) độ cứng vững cao, hỗ trợ gia công tải nặng và duy trì năng suất ổn định.

chuyển động trục chính SMEC SL 4500L

Model	Hành trình [mm]		Tốc độ chạy nhanh [m/phút (ipm)]
Model	Trục X	Trục Z	Trục X	Trục Z
SL 4500L/LM	350	3,130	20 (787.41)	10 (393.71)
SL 4500XL/XLM	350	5,100	20 (787.41)	10 (393.71)

Vùng làm việc (Work Range)

Cung cấp không gian gia công lớn, hỗ trợ tối ưu năng suất theo chi phí.

Model	SL 4500 AL/B(C)L	SL 4500 ALM/B(C)LM	SL 4500 AXL/B(C)XL	SL 4500 AXLM/B(C)XLM
Đường kính tiện lớn nhất mm	Ø690	Ø620	Ø690	Ø620
Chiều dài tiện lớn nhất mm	3,055	3,055	5,000	5,000

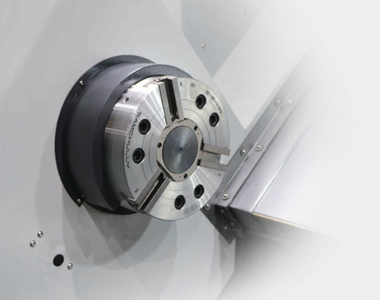

Trục chính (Spindle)

Động cơ công suất cao cho phép gia công đồng thời độ chính xác cao và mô-men xoắn lớn, nâng hiệu suất vận hành.

trục chính SMEC SL 4500L

Động cơ dao quay (Series_Mill Motor)

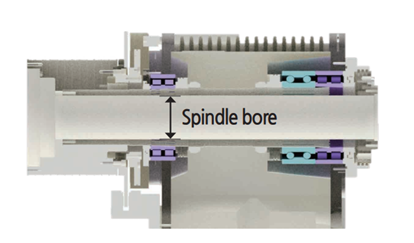

Kết cấu ổ trục: phía trước sử dụng tổ hợp ổ lăn trụ hai dãy (double row cylindrical roller bearings) và ổ bi tiếp xúc góc (angular ball bearings); phía sau sử dụng ổ lăn trụ hai dãy, giúp đảm bảo khả năng gia công tốc độ cao và độ chính xác cao ổn định.

Ụ dao tiêu chuẩn (STD TURRET)

Cơ cấu phân độ ụ dao áp dụng phương pháp phân độ ngẫu nhiên không dừng (Non-Stop Random Index) do hãng phát triển nội bộ, sử dụng động cơ servo phân độ công suất lớn để đạt thời gian phân độ 0,25 giây cho mỗi lần đổi dao. Kết cấu khớp nối Curvic 3 mảnh giúp tăng đáng kể lực kẹp, đồng thời nâng cao độ chính xác định vị và độ lặp lại khi phân độ.

Thời gian phân độ: 0,25 giây
Số vị trí dao: 12 vị trí

Ụ dao phay (MILL TURRET)

Ụ dao phay 12 vị trí (BMT75) sử dụng khớp nối Curvic cỡ lớn và lực kẹp thủy lực mạnh, cho phép lắp dao quay tại từng vị trí và thực hiện nhiều nguyên công trong một lần gá. Giá dao chuẩn BMT75 đảm bảo độ cứng vững và độ chính xác khi gia công, đồng thời cơ cấu phân độ không dừng theo cả hai chiều giúp giảm thời gian đổi dao xuống 0,25 giây mỗi lần đổi vị trí.

Thời gian phân độ: 0,25 giây
Số vị trí dao: 12 vị trí

Thông số kĩ thuật

MÔ TẢ			SL 4500L			SL 4500LM
			A type	B type	C type	A type	B type	C type
Mâm cặp	Cỡ mâm cặp	inch	18"(15")	21"	24"	18"(15")	21"	24"
Khả năng gia công	Đường kính tiện qua băng máy	mm	775			775
	Đường kính tiện qua bàn dao	mm	630			630
	Đường kính tiện lớn nhất	mm	690			630
	Chiều dài tiện lớn nhất	mm	3,055			3,055
Trục chính	Tốc độ trục chính	rpm	1,800(2,000)	1,500	1,200	1,800(2,000)	1,500	1,200
	Chuẩn mũi trục chính	ASA	A2-11	A2-15	A2-15	A2-11	A2-15	A2-15
	Đường kính trong ống kéo (Draw tube)	mm	117.5	140	166.5	117.5	140	166.5
	Lỗ trục chính	mm	132	181	181	132	181	181
	Công suất động cơ trục chính (liên tục/cực đại)	kW(Hp)	30/37(40.24/49.62)			30/37(40.24/49.62)
Hành trình	Hành trình trục X	mm	350			350
	Hành trình trục Z	mm	3,130			3,130
	Tốc độ chạy nhanh trục X	m/min(ipm)	20(787.41)			20(787.41)
	Tốc độ chạy nhanh trục Z	m/min(ipm)	10(393.71)			10(393.71)
Ụ dao	Số vị trí dao	ea	12			12(BMT75)
	Kích thước dao tiện ngoài	mm	32			32
	Đường kính cán dao doa	mm	60			60
	Thời gian phân độ	sec	0.2			0.2
	Tốc độ dao quay	rpm	-			4,000
	Công suất động cơ dao quay (liên tục/cực đại)	kW(Hp)	-			5.5/7.5(7.38/10.06)
Ụ động	Đường kính ống pinole	mm	160			160
	Hành trình pinole	mm	150			150
	Côn pinole	MT	MT5(Built-in)			MT5(Built-in)
Kích thước máy	Kích thước (kèm băng tải phoi bên hông) D×R×C	mm	6,350(7,490) x 3,371 x 2,453			6,350(7,490) x 3,371 x 2,453
	Khối lượng	kg(lb)	20,000 (44,092.46)			20,000 (44,092.46)
	Dung tích bồn dung dịch tưới nguội	Liter(gal)	600(158.51)			600(158.51)
Nguồn điện	Nguồn điện	kVA	60/220			60/220
Hệ điều khiển	Hệ điều khiển		FANUC, SIEMENS			FANUC, SIEMENS

MÔ TẢ			SL 4500XL			SL 4500XLM
			A type	B type	C type	A type	B type	C type
Mâm cặp	Cỡ mâm cặp	inch	18"(15")	21"	24"	18"(15")	21"	24"
Khả năng gia công	Đường kính tiện qua băng máy	mm	752			752
	Đường kính tiện qua bàn dao	mm	630			630
	Đường kính tiện lớn nhất	mm	690			620
	Chiều dài tiện lớn nhất	mm	5,000			5,000
Trục chính	Tốc độ trục chính	rpm	1,800(2,000)	1,500	1,200	1,800(2,000)	1,500	1,200
	Chuẩn mũi trục chính	ASA	A2-11	A2-15	A2-15	A2-11	A2-15	A2-15
	Đường kính trong ống kéo (Draw tube)	mm	117.5	140	166.5	117.5	140	166.5
	Lỗ trục chính	mm	132	181	181	132	181	181
	Công suất động cơ trục chính (liên tục/cực đại)	kW(Hp)	30/37(40.24/49.62)			30/37(40.24/49.62)
Hành trình	Hành trình trục X	mm	350			350
	Hành trình trục Z	mm	5,100			5,100
	Tốc độ chạy nhanh trục X	m/min(ipm)	20(787.41)			20(787.41)
	Tốc độ chạy nhanh trục Z	m/min(ipm)	10(393.71)			10(393.71)
Ụ dao	Số vị trí dao	ea	12			12(BMT75)
	Kích thước dao tiện ngoài	mm	32			32
	Đường kính cán dao doa	mm	60			60
	Thời gian phân độ	sec	0.2			0.2
	Tốc độ dao quay	rpm	-			4,000
	Công suất động cơ dao quay (liên tục/cực đại)	kW(Hp)	-			5.5/7.5(7.38/10.06)
Ụ động	Đường kính ống pinole	mm	160			160
	Hành trình pinole	mm	150			150
	Côn pinole	MT	MT5(Built-in)			MT5(Built-in)
Kích thước máy	Kích thước (kèm băng tải phoi bên hông) D×R×C	mm	8,700(9,908) x 3,001 x 2,506			8,700(9,908) x 3,001 x 2,506
	Khối lượng	kg(lb)	22,000 (48,501.70)			22,500 (49,604.01)
	Dung tích bồn dung dịch tưới nguội	Liter(gal)	840(221.91)			840(221.91)
Nguồn điện	Nguồn điện	kVA	60/220			60/220
Hệ điều khiển	Hệ điều khiển		FANUC, SIEMENS			FANUC, SIEMENS

Phụ kiện tiêu chuẩn/tùy chọn

Chú thích: ● = Tiêu chuẩn; ○ = Tùy chọn; △ = Cần thảo luận; X = Không áp dụng

Hạng mục	Mô tả	Ghi chú	SL 4500A(M)	SL 4500B(M)	SL 4500C(M)
Trục chính	Mâm cặp 3 chấu lỗ xuyên (open-center)		●	●	●
	Mâm cặp 3 chấu đặc (closed-center)		○	○	○
	Chấu mềm	3 bộ	●	●	●
	Chấu cứng	1 bộ	○	○	○
	Bàn đạp kẹp/nhả mâm cặp		●	●	●
	Kẹp mâm cặp 2 mức áp suất		○	○	○
	Điều khiển trục C	0.001°	X(○)	X(○)	X(○)
	Xác nhận kẹp mâm cặp		●	●	●
	Bàn đạp kép mâm cặp		○	○	○
	Hộp số 2 cấp		●	●	●
Ụ dao	Giá dao		●	●	●
	Loại giá dao quay	BMT	X(○)	X(○)	X(○)
	Giá dao quay (hướng trục)	Kiểu collet, 2EA	X(○)	X(○)	X(○)
	Giá dao quay (hướng kính)	Kiểu collet, 2EA	X(○)	X(○)	X(○)
	Ống lót thanh doa	Dùng chung với ống lót giá khoan U	●	●	●
	Côn/kẹp mũi khoan		●	●	●
	Giá khoan U		●	●	●
Ụ động	Ụ động lập trình		●	●	●
	Mũi chống tâm chết		●	●	●
	Hệ thống ụ động 2 mức áp suất		○	○	○
	Xác nhận tiến/lùi ống pinole		●	●	●
	Bàn đạp ụ động		●	●	●
Tưới nguội & thổi khí	Tưới nguội phía trên mâm cặp		○	○	○
	Súng tưới nguội		○	○	○
	Thổi khí (trên mâm cặp)		○	○	○
	Tưới nguội xuyên tâm cho giá dao quay (TSC)		△(○)	△(○)	△(○)
	Súng khí		○	○	○
	Bơm dung dịch tưới nguội	4.5Bar	●	●	●
		7Bar	○	○	○
		10Bar	○	○	○
		14.5Bar	○	○	○
		20Bar	○	○	○
	Bộ làm lạnh dung dịch tưới nguội		○	○	○
Thoát phoi	Băng tải phoi (bản lề/gạt phoi)	Bên hông (Side)	○	○	○
	Băng tải phoi (bản lề/gạt phoi)	Phía sau (Rear)	○	○	○
	Băng tải phoi đặc biệt (lọc trống)		○	○	○
	Thùng chứa phoi	Cố định 380L	○	○	○

Hạng mục	Mô tả	Ghi chú	SL 4500A(M)	SL 4500B(M)	SL 4500C(M)
Thiết bị an toàn	Khóa liên động cửa		●	●	●
	Bộ giới hạn mô-men chống quay ngược (BST)		●	●	●
	Bộ giới hạn mô-men		●	●	●
	Tấm chắn chống bắn dung dịch toàn phần		●	●	●
	Khóa bảo trì áp suất thủy lực mâm cặp		●	●	●
	Đèn tuần tra 3 bước và còi		●	●	●
Điện	Đèn tủ điện		○	○	○
	Tay quay điện tử MPG (rời)		○	○	○
	Bộ đếm sản lượng	Digital	○	○	○
	Bộ đếm tổng	Digital	○	○	○
	Bộ đếm dao	Digital	○	○	○
	Bộ đếm đa kênh	6EA	○	○	○
	Bộ đếm đa kênh	9EA	○	○	○
	Aptomat chống rò (ELCB)		○	○	○
	Bộ ổn áp tự động (AVR)		○	○	○
	Máy biến áp		○	○	○
	Tự động ngắt nguồn		○	○	○
Đo lường	Thiết bị đo dao (Tool Presetter)	Manual	○	○	○
	Thiết bị đo dao (Tool Presetter)	Auto	○	○	○
	Thiết bị xác nhận kẹp phôi (chỉ cho mâm cặp đặc biệt)	TACO	○	○	○
	Thiết bị xác nhận kẹp phôi (chỉ cho mâm cặp đặc biệt)	SMC	○	○	○
	Thước quang tuyến tính	Trục X	○	○	○
	Thước quang tuyến tính	Trục Z	○	○	○
	Cảm biến mức dung dịch tưới nguội (yêu cầu băng tải phoi)		○	○	○
Môi trường	Điều hòa cho tủ điện		○	○	○
	Máy hút ẩm		○	○	○
	Thiết bị thu sương dầu		○	○	○
	Thiết bị gạt váng dầu		○	○	○
	Bôi trơn lượng tối thiểu (MQL)		○	○	○
Tự động hóa	Cửa tự động		△	△	△
	Che chắn tự động (cho giải pháp tự động hóa)		△	△	△
	Bộ điều khiển phụ		△	△	△
	Giao tiếp cấp phôi thanh (Barfeeder)		○	○	○
	Bổ sung mã M	4 cặp	○	○	○
	Giao tiếp tự động hóa		○	○	○
	Mở rộng I/O (bao gồm IN và OUT)	16 tiếp điểm	○	○	○
	Mở rộng I/O (bao gồm IN và OUT)	32 tiếp điểm	○	○	○
Thủy lực	Xi lanh thủy lực tiêu chuẩn	Rỗng (Hollow)	●	●	●
Thủy lực	Bộ nguồn thủy lực tiêu chuẩn	35Bar	●	●	●
