Gia công CNC là gì?

Gia công CNC là phương pháp sử dụng máy công cụ điều khiển số để tạo hình chi tiết theo chương trình đã lập sẵn. CNC là viết tắt của Computer Numerical Control, nghĩa là điều khiển bằng máy tính thông qua dữ liệu số. Trong công nghệ gia công CNC, các chuyển động của trục máy, trục chính, dao cắt và chức năng phụ trợ được thực hiện theo lệnh đã thiết lập.

Gia công máy CNC có thể áp dụng cho nhiều phương pháp như phay, tiện, khoan, doa, taro, mài, cắt vật liệu, gia công bằng tia lửa điện và đột dập. Nhờ khả năng điều khiển chuyển động theo tọa độ, gia công trên máy CNC phù hợp với chi tiết yêu cầu độ chính xác, độ lặp lại và chất lượng ổn định. Đây là nền tảng quan trọng của gia công cơ khí chính xác CNC, đặc biệt khi sản xuất chi tiết phức tạp hoặc theo lô.

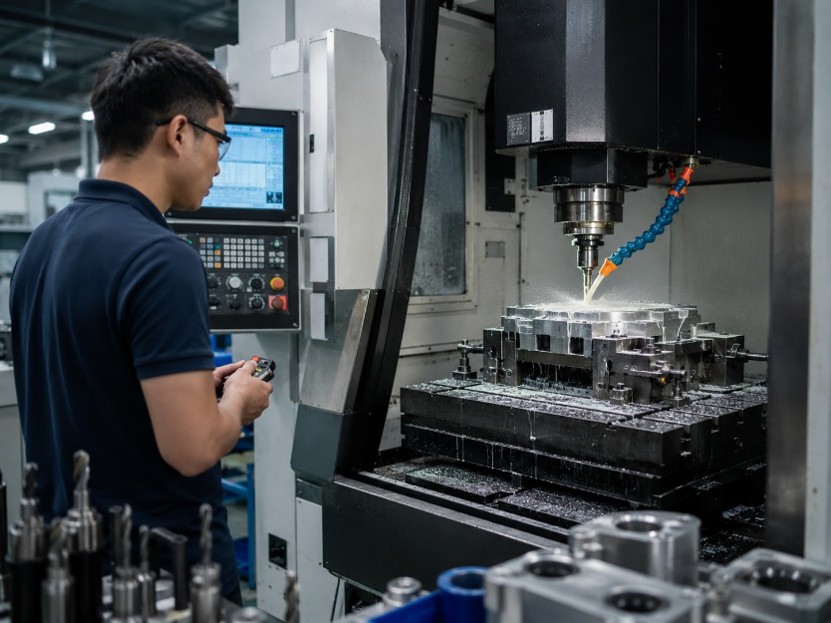

Gia công CNC

Gia công CNC hoạt động như thế nào?

Quy trình gia công trên máy CNC thường bắt đầu từ bản vẽ kỹ thuật hoặc mô hình 3D. Người lập trình xác định phương pháp gia công, lựa chọn máy, dao cụ, đồ gá, chế độ cắt và đường chạy dao. Chương trình sau đó được chuyển tới bộ điều khiển để máy thực hiện chu trình đã thiết lập.

Trong gia công máy CNC, bộ điều khiển quản lý vị trí và chuyển động của các trục theo hệ tọa độ. Khi gia công trên máy phay, dao quay và di chuyển tương đối với phôi để tạo mặt phẳng, rãnh, hốc, lỗ hoặc bề mặt biên dạng. Khi gia công trên máy tiện CNC, phôi quay quanh trục chính, còn dao di chuyển để tiện trụ, tiện lỗ, tiện mặt đầu, tiện ren hoặc tiện rãnh.

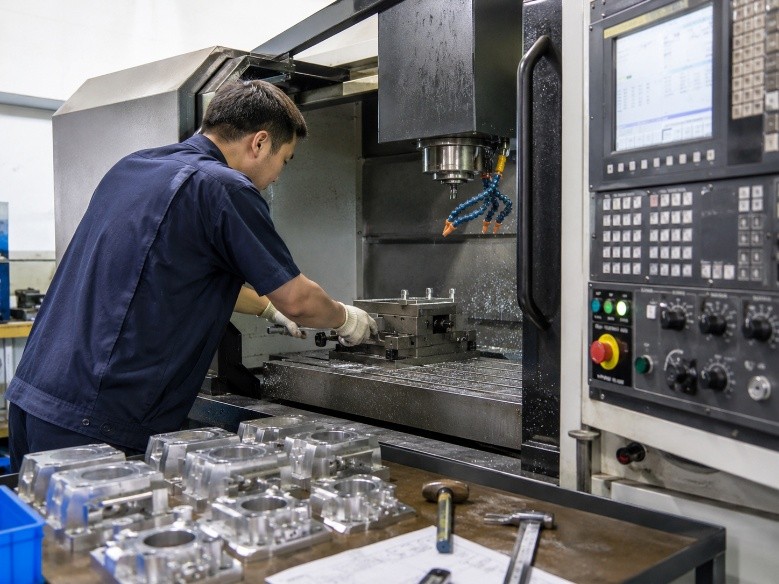

Quy trình gia công trên máy CNC

Kết quả của công nghệ gia công CNC không chỉ phụ thuộc vào chương trình. Độ chính xác còn chịu ảnh hưởng bởi độ cứng vững của máy, chất lượng dao, độ ổn định của đồ gá, vật liệu phôi, thông số cắt, tưới nguội và quá trình đo kiểm. Vì vậy, gia công CNC là một quy trình kỹ thuật hoàn chỉnh, không đơn thuần là nhập chương trình và cho máy chạy.

>> Máy tiện đứng CNC SMEC SLV 8500 là lựa chọn phù hợp cho nhà xưởng cơ khí quy mô vừa đến lớn, các doanh nghiệp gia công chi tiết nặng

Gia công CNC khác gì với gia công cơ khí truyền thống?

Gia công cơ khí truyền thống phụ thuộc nhiều vào thao tác trực tiếp và kinh nghiệm của người vận hành. Người thợ phải điều khiển chuyển động của bàn máy, dao cắt, lượng chạy dao và chiều sâu cắt bằng tay. Phương pháp này vẫn phù hợp với sửa chữa, gia công đơn chiếc hoặc chi tiết có kết cấu đơn giản.

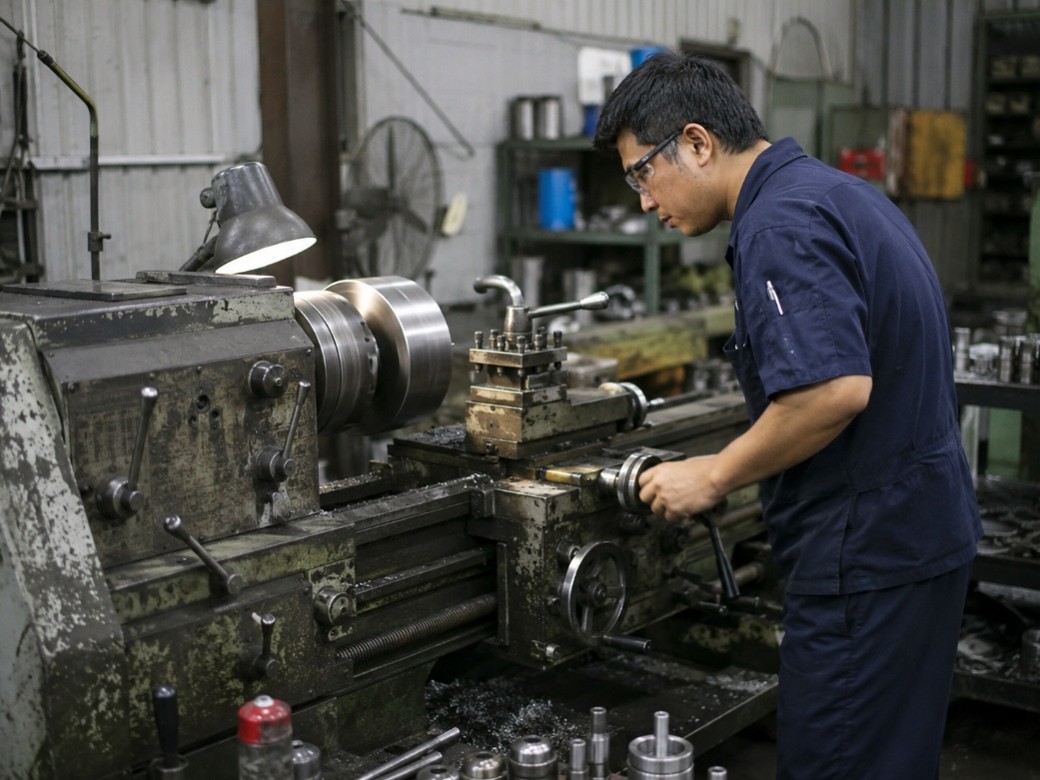

Gia công cơ khí truyền thống

Với gia công máy CNC, các chuyển động được điều khiển tự động theo chương trình. Khi chương trình, dao cụ và gá đặt được chuẩn hóa, máy có thể lặp lại chu trình nhiều lần với độ ổn định cao hơn. Điều này giúp gia công trên máy CNC kiểm soát kích thước, dung sai, độ nhám và thời gian sản xuất hiệu quả hơn.

Tuy nhiên, công nghệ gia công CNC không loại bỏ vai trò của con người. Kỹ thuật viên vẫn phải đọc bản vẽ, lập trình, chọn dao, tính chế độ cắt, gá đặt, chạy thử và đo kiểm. Chất lượng gia công cơ khí chính xác CNC phụ thuộc vào cả khả năng của máy và năng lực kiểm soát quy trình của người vận hành.

Công nghệ gia công CNC gồm những gì?

Công nghệ gia công CNC không chỉ gồm phay, tiện và đột dập. CNC là phương thức điều khiển máy bằng chương trình số, có thể ứng dụng cho nhiều quá trình cắt gọt, mài, cắt vật liệu, gia công bằng tia lửa điện và tạo hình kim loại tấm.

Mỗi phương pháp gia công máy CNC có nguyên lý, thiết bị và phạm vi ứng dụng khác nhau. Việc lựa chọn cần dựa trên hình dạng chi tiết, vật liệu, dung sai, độ nhám và sản lượng. Trong gia công cơ khí chính xác CNC, một chi tiết cũng có thể phải trải qua nhiều công nghệ trước khi đạt đầy đủ yêu cầu kỹ thuật.

Gia công phay CNC

Phay CNC sử dụng dao quay nhiều lưỡi cắt để bóc vật liệu khỏi phôi. Chuyển động tương đối giữa dao và phôi được điều khiển theo các trục tọa độ, cho phép tạo mặt phẳng, rãnh, bậc, hốc, lỗ và bề mặt biên dạng.

Gia công trên máy phay phù hợp với chi tiết dạng tấm, dạng khối, vỏ máy, đồ gá, khuôn và các chi tiết có hình dạng phức tạp. Máy phay CNC thường có từ 3 đến 5 trục. Khi số trục tăng, dao có thể tiếp cận nhiều mặt của phôi hơn, giúp giảm số lần gá và nâng cao khả năng kiểm soát vị trí giữa các bề mặt.

Hiệu quả gia công trên máy phay phụ thuộc vào kết cấu máy, dao phay, đồ gá, đường chạy dao và chế độ cắt. Vì vậy, cùng một chương trình nhưng điều kiện máy và gá đặt khác nhau vẫn có thể tạo ra kết quả khác nhau.

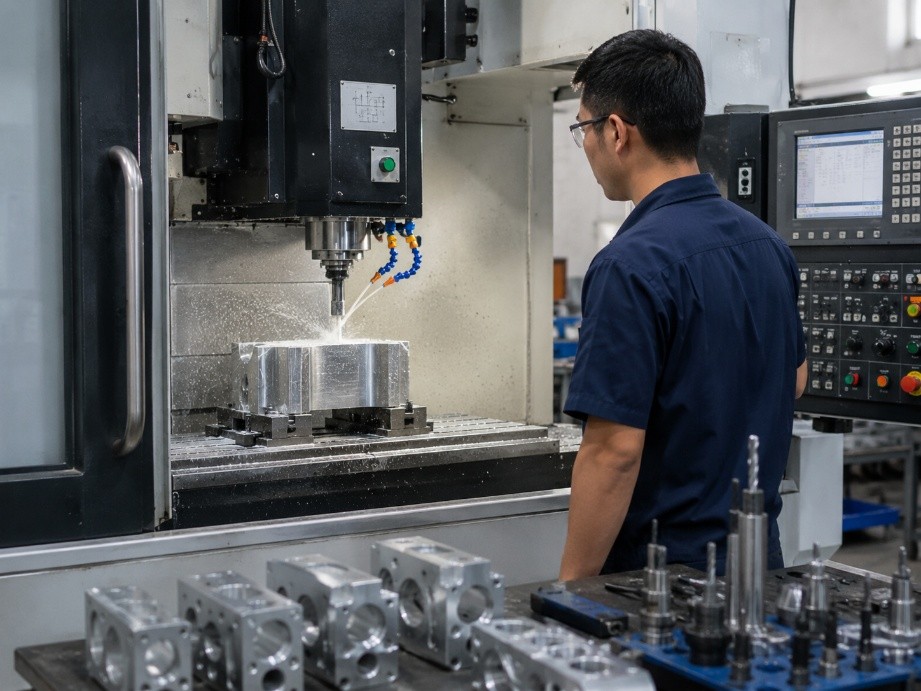

Gia công phay CNC

>> Máy phay đứng CNC SMEC MCV 8500L giúp mở rộng vùng gia công, giảm số lần gá, giảm thời gian chuẩn bị và hạn chế lỗi do thay đổi chuẩn gá

Gia công tiện CNC

Tiện CNC là phương pháp trong đó phôi quay quanh trục chính, còn dao thực hiện chuyển động chạy dao để bóc vật liệu. Gia công trên máy tiện phù hợp với các chi tiết tròn xoay như trục, bạc, ống, chốt, puly, mặt bích và đầu nối.

Các nguyên công phổ biến gồm tiện mặt đầu, tiện trụ ngoài, tiện lỗ, tiện côn, tiện rãnh, cắt đứt và tiện ren. So với máy tiện cơ, gia công trên máy tiện CNC kiểm soát vị trí dao và chế độ cắt theo chương trình, nhờ đó duy trì độ lặp lại tốt hơn khi sản xuất theo lô.

Các trung tâm tiện hiện đại có thể trang bị dao dẫn động, trục C, trục Y hoặc trục chính phụ. Nhờ đó, công nghệ tiện CNC có thể kết hợp tiện với phay, khoan và taro trong một lần gá. Khả năng này giúp gia công tiện cơ khí giảm thời gian chuyển máy và hạn chế sai lệch giữa các nguyên công.

Khi lựa chọn gia công trên máy tiện CNC, xưởng vẫn phải kiểm tra khả năng kẹp phôi, độ cứng vững, công suất trục chính, hành trình dao và khả năng thoát phoi. Đây là những yếu tố ảnh hưởng trực tiếp đến hiệu quả của công nghệ tiện CNC.

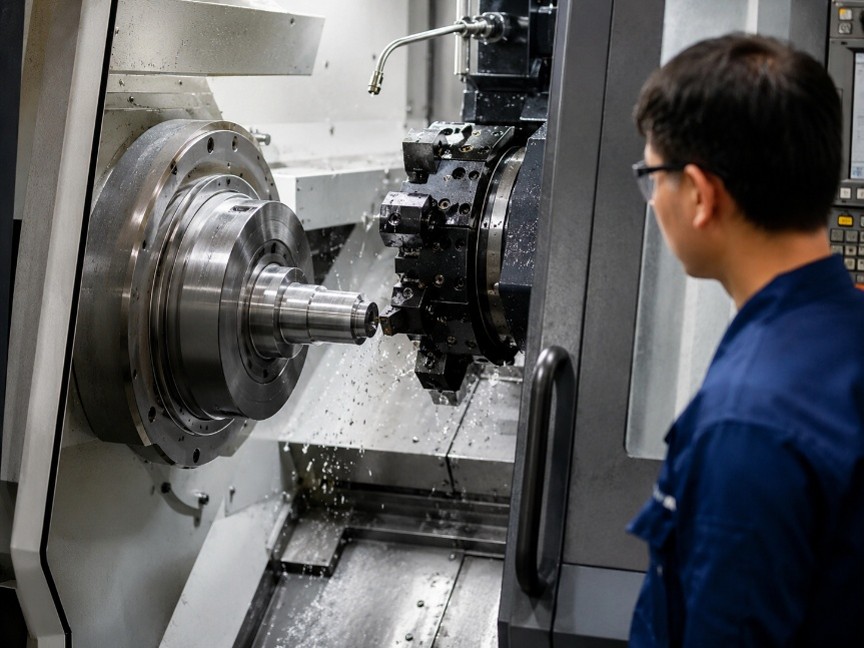

Gia công tiện CNC

>> Máy tiện CNC ngang SMEC SL 6500 series hướng đến các nhà xưởng có nhịp sản xuất cao, thường xuyên gia công chi tiết dạng trục/ống dài, yêu cầu độ thẳng và độ lặp tốt trên toàn chiều dài gia công

Gia công khoan, khoét, doa, taro và mài CNC

Khoan CNC dùng để tạo lỗ ban đầu. Khoét giúp mở rộng hoặc hiệu chỉnh lỗ, còn doa được sử dụng để nâng cao độ chính xác kích thước, độ tròn và chất lượng bề mặt. Taro CNC tạo ren trong bằng dụng cụ cắt ren và yêu cầu chuyển động tiến dao đồng bộ với tốc độ quay của trục chính.

Các nguyên công này có thể thực hiện trên máy chuyên dụng hoặc tích hợp trong trung tâm gia công máy CNC. Khi nhiều lỗ và bề mặt được hoàn thiện trong cùng một lần gá, gia công trên máy CNC có thể hạn chế sai lệch vị trí do tháo và gá lại phôi.

Mài CNC sử dụng đá mài gồm nhiều hạt mài để bóc một lượng vật liệu nhỏ. Phương pháp này thường dùng khi chi tiết yêu cầu dung sai chặt, độ nhám thấp hoặc đã qua nhiệt luyện. Các dạng phổ biến gồm mài phẳng, mài tròn ngoài, mài tròn trong và mài định hình.

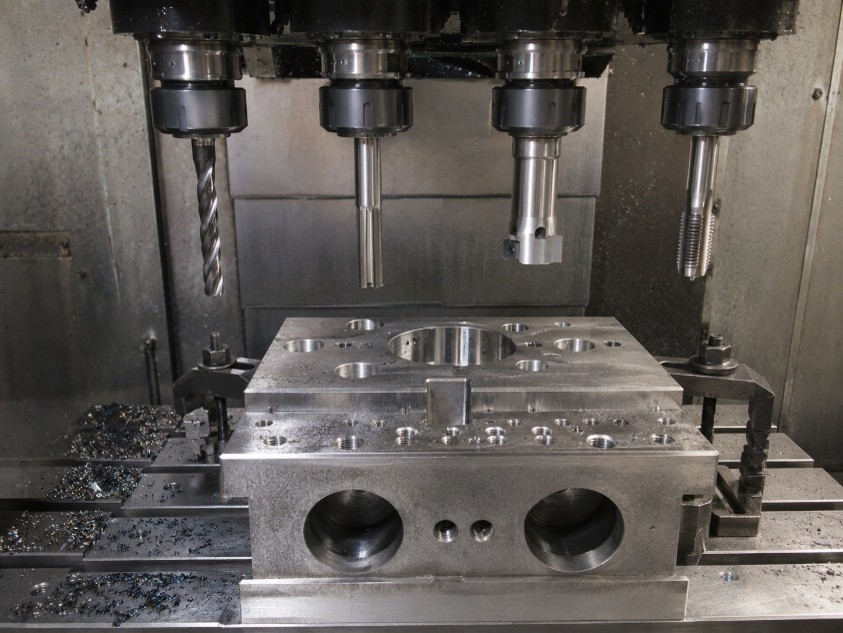

Gia công khoan, khoét CNC

>> Máy khoan đứng ERLO GROUP BC series được thiết kế với cơ cấu ăn dao tự động sử dụng ly hợp điện từ, giúp quá trình khoan chính xác, ổn định và dễ dàng điều khiển

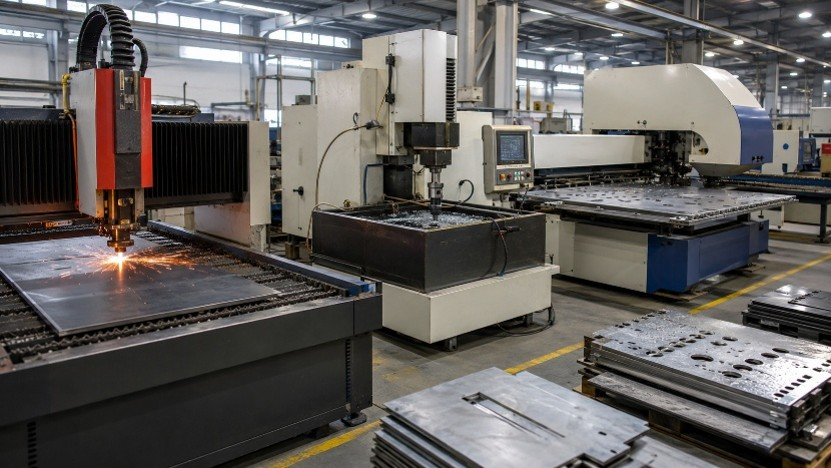

Gia công cắt CNC, EDM và đột dập CNC

Cắt CNC gồm các phương pháp phổ biến như cắt laser, plasma và tia nước. Laser tạo đường cắt hẹp và phù hợp với nhiều loại vật liệu dạng tấm. Plasma chủ yếu dùng cho kim loại dẫn điện. Tia nước sử dụng dòng nước áp suất cao, có thể kết hợp hạt mài và hạn chế vùng ảnh hưởng nhiệt trên vật liệu.

Gia công bằng tia lửa điện EDM bóc vật liệu bằng các xung phóng điện giữa điện cực và phôi trong môi trường điện môi. Phương pháp này chỉ áp dụng cho vật liệu dẫn điện, thường dùng với vật liệu cứng hoặc vị trí khó tiếp cận bằng dao cắt. Hai dạng chính là cắt dây EDM và xung điện định hình.

Gia công cơ khí đột dập sử dụng chày và cối để cắt hoặc tạo hình kim loại tấm. Với gia công đột dập CNC, chương trình điều khiển vị trí tấm, lựa chọn dụng cụ và thứ tự thực hiện các lỗ hoặc biên dạng.

Cần phân biệt gia công đột dập CNC với phay và tiện. Trong khi phay, tiện bóc vật liệu thành phoi bằng dao cắt, gia công cơ khí đột dập thực hiện quá trình cắt hoặc biến dạng tấm bằng chày và cối. CNC trong trường hợp này giữ vai trò điều khiển chuyển động và chu trình làm việc.

>> Máy dập liên hoàn IDS dòng IP phù hợp với các nhà máy gia công kim loại tấm quy mô lớn và các dây chuyền sản xuất hàng loạt cần một công đoạn dập liên tục

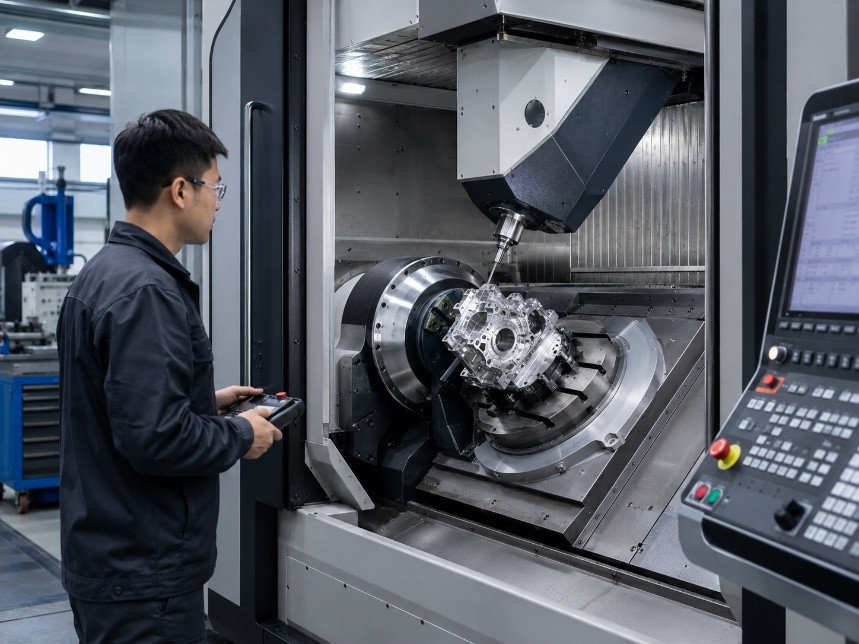

Gia công CNC nhiều trục và gia công kết hợp

Gia công nhiều trục không phải là một nguyên lý bóc vật liệu riêng mà là khả năng điều khiển nhiều trục tịnh tiến và quay của máy. Máy 4 trục hoặc 5 trục có thể gia công mặt nghiêng, hốc sâu và bề mặt không gian phức tạp với ít lần gá hơn.

Gia công kết hợp tích hợp nhiều chức năng trên cùng một thiết bị, điển hình là trung tâm tiện phay. Chi tiết có thể được tiện, phay, khoan và taro trong một chu trình. Hình thức gia công máy CNC này giúp giảm thời gian chuyển máy và hạn chế sai số phát sinh khi gá lại phôi.

Trong gia công cơ khí chính xác CNC, máy nhiều trục và trung tâm gia công kết hợp đặc biệt phù hợp với chi tiết phức tạp, yêu cầu chặt chẽ về quan hệ vị trí giữa các bề mặt. Tuy nhiên, hiệu quả của công nghệ gia công CNC vẫn phụ thuộc vào năng lực lập trình, dao cụ, đồ gá, độ chính xác của máy và phương pháp đo kiểm.

>> Máy dập khung C IDS dòng ICS phù hợp với các xưởng gia công kim loại tấm và nhà máy sản xuất theo lô cần một dòng máy dập vận hành ổn định, dễ tổ chức theo công đoạn và thuận tiện khi đưa vào dây chuyền

Quy trình gia công trên máy CNC diễn ra như thế nào?

Quy trình gia công trên máy CNC gồm các bước từ phân tích bản vẽ, lập trình, chuẩn bị máy đến gia công và đo kiểm. Chất lượng chi tiết không chỉ phụ thuộc vào máy CNC mà còn liên quan đến phôi, dao cụ, đồ gá, chế độ cắt và khả năng kiểm soát sai số.

Tùy loại chi tiết và sản lượng, quy trình gia công máy CNC có thể được điều chỉnh. Tuy nhiên, các công đoạn chính vẫn phải được thực hiện đầy đủ, đặc biệt trong gia công cơ khí chính xác CNC.

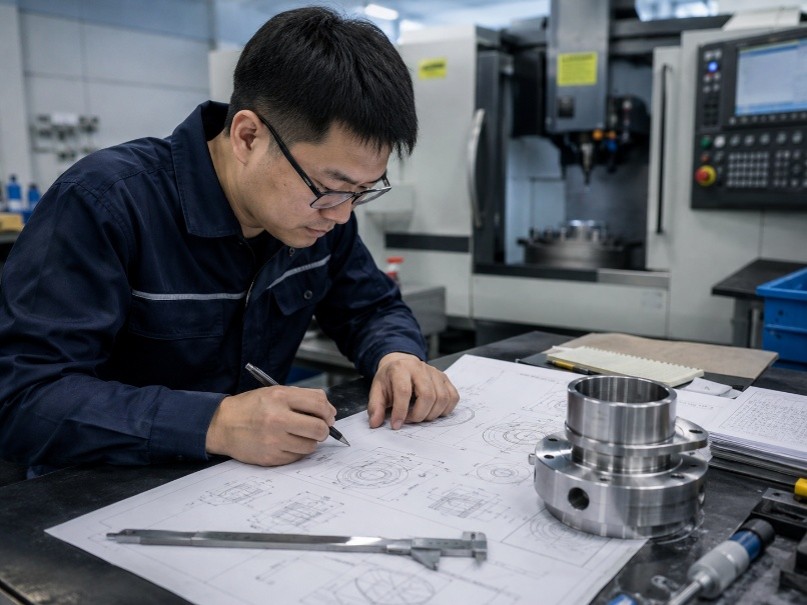

Đọc bản vẽ và xác định yêu cầu kỹ thuật

Trước khi gia công, kỹ thuật viên cần xác định vật liệu, kích thước, dung sai, chuẩn đo, độ nhám, yêu cầu nhiệt luyện và xử lý bề mặt. Những đặc tính quan trọng trên bản vẽ là cơ sở để lựa chọn máy, phương pháp gia công và thứ tự nguyên công.

Chi tiết dạng tấm hoặc dạng khối thường phù hợp với gia công trên máy phay. Chi tiết tròn xoay thường được gia công trên máy tiện. Kim loại tấm cần tạo nhiều lỗ hoặc biên dạng có thể sử dụng gia công cơ khí đột dập. Sau đó, kỹ thuật viên lựa chọn phôi, lượng dư, chuẩn định vị và phương án gá phù hợp.

>> Máy dập khung H một trục khuỷu IDS dòng IHL1 phù hợp với các nhà xưởng cần công đoạn dập có không gian làm việc rộng hơn, thuận tiện cho việc bố trí khuôn dài, khuôn nhiều công đoạn hoặc tổ chức dập chuyển tiếp

Thiết kế quy trình, lập trình và mô phỏng

Quy trình thường được sắp xếp theo thứ tự gia công chuẩn, gia công thô, bán tinh nếu cần và gia công tinh. Cách bố trí nguyên công phải giúp chi tiết giữ được độ cứng vững, có chuẩn định vị ổn định và đủ lượng dư cho bước hoàn thiện.

Chương trình gia công máy CNC có thể được viết trực tiếp hoặc tạo bằng phần mềm CAM. Người lập trình cần khai báo phôi, hệ tọa độ, dao cụ, chế độ cắt và đường chạy dao. Chương trình sau đó được xử lý để phù hợp với bộ điều khiển của từng máy.

Với gia công trên máy phay, cần kiểm soát chiều sâu cắt, lượng ăn dao ngang và hướng tiếp cận bề mặt. Với gia công trên máy tiện CNC, chương trình phải phù hợp với đường kính phôi, vị trí mâm cặp và hướng chạy dao. Đây là những yêu cầu quan trọng của công nghệ tiện CNC.

Trước khi đưa chương trình lên máy, cần mô phỏng để kiểm tra đường chạy dao, lượng vật liệu còn lại, giới hạn hành trình và nguy cơ va chạm. Tuy nhiên, mô phỏng không thay thế hoàn toàn bước chạy kiểm tra trên máy thực tế.

Chuẩn bị phôi, dao cụ và gá đặt

Phôi cần được kiểm tra vật liệu, kích thước và lượng dư. Bề mặt định vị phải sạch, không có phoi hoặc ba via làm sai lệch vị trí. Dao cụ được lựa chọn theo vật liệu, dạng bề mặt và yêu cầu của từng nguyên công.

Kỹ thuật viên cần kiểm tra lưỡi cắt, độ đảo, chiều dài nhô và khả năng thoát phoi. Các thông số chiều dài, bán kính hoặc vị trí mũi dao phải được khai báo chính xác trong bảng bù dao.

Đồ gá phải định vị đúng chuẩn, kẹp chắc nhưng không làm biến dạng phôi. Sau khi gá, người vận hành thiết lập gốc phôi, đo dao và đối chiếu hệ tọa độ giữa chương trình với máy. Đây là bước ảnh hưởng trực tiếp đến độ chính xác của quá trình gia công trên máy CNC.

>> Máy dập khung H không trục khuỷu IDS dòng IE1 phù hợp với các nhà máy gia công kim loại tấm cần thực hiện các nguyên công tạo hình sâu hơn, đặc biệt là dập vuốt, ép tạo hình và gia công các chi tiết

Chạy thử, gia công và đo kiểm

Trước khi cắt, chương trình cần được kiểm tra bằng chế độ chạy từng lệnh, giảm tốc độ chạy dao hoặc chạy không tải khi phù hợp. Người vận hành phải theo dõi hướng chuyển động, vị trí thay dao và khoảng cách an toàn.

Gia công thô bóc phần lớn lượng dư nhưng vẫn phải chừa đủ vật liệu cho bước hoàn thiện. Gia công tinh sử dụng dao, chế độ cắt và đường chạy phù hợp để đạt kích thước, dung sai và độ nhám yêu cầu. Một số chi tiết cần thêm bước bán tinh để lượng dư trước khi gia công tinh đồng đều hơn.

Trong quá trình gia công máy CNC, kích thước cần được kiểm tra tại các công đoạn quan trọng. Việc điều chỉnh bù dao chỉ nên thực hiện sau khi loại trừ sai số do phoi, gá đặt, nhiệt độ hoặc phương pháp đo.

Chi tiết hoàn thiện phải được kiểm tra kích thước, hình dạng, vị trí tương quan và độ nhám theo bản vẽ. Với gia công cơ khí chính xác CNC, kết quả đo nên được ghi lại để kiểm soát độ ổn định và truy tìm nguyên nhân khi xuất hiện sai lệch. Quy trình công nghệ gia công CNC chỉ hoàn chỉnh khi chi tiết đạt yêu cầu và kết quả có thể lặp lại ổn định.

Ưu điểm của gia công máy CNC trong cơ khí chính xác

Gia công máy CNC giúp kiểm soát chuyển động của máy theo chương trình, từ vị trí dao, tốc độ trục chính đến lượng chạy dao. Nhờ đó, xưởng có thể nâng cao độ ổn định, gia công chi tiết phức tạp và tổ chức sản xuất hiệu quả hơn.

Tuy nhiên, gia công CNC không tự động bảo đảm chi tiết đạt yêu cầu. Kết quả vẫn phụ thuộc vào độ chính xác của máy, dao cụ, đồ gá, chương trình, chế độ cắt và quá trình đo kiểm.

Độ chính xác và độ lặp lại cao

Độ chính xác thể hiện mức độ gần nhau giữa kích thước thực tế và giá trị yêu cầu. Độ lặp lại thể hiện khả năng tạo ra nhiều chi tiết có kết quả ổn định trong cùng điều kiện gia công. Đây là hai yêu cầu quan trọng của gia công cơ khí chính xác CNC.

Trong quá trình gia công trên máy CNC, bộ điều khiển và hệ thống truyền động quản lý vị trí của các trục theo chương trình. Khi máy, dao và đồ gá ổn định, các chuyển động có thể được lặp lại với sai lệch nhỏ hơn so với thao tác thủ công.

Dù vậy, độ chính xác vẫn chịu ảnh hưởng bởi sai số hình học của máy, biến dạng nhiệt, độ đảo dao, mòn dao, lực cắt và sai số gá đặt. Vì vậy, công nghệ gia công CNC cần kết hợp với đo kiểm và hiệu chỉnh phù hợp.

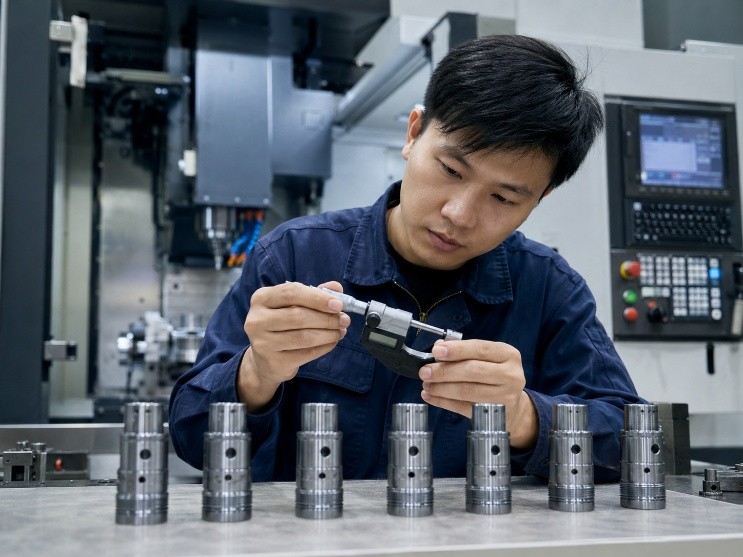

Kiểm chứng độ chính xác và độ lặp lại máy CNC

>> Máy dập khung H không trục khuỷu IDS dòng IE1 được ứng dụng cho thân vỏ, nắp chụp, vỏ công nghiệp, chi tiết dạng hộp và các linh kiện kim loại cần hành trình dài, mô-men lớn, độ chính xác ổn định và khả năng tích hợp tự động hóa trong dây chuyền.

Gia công được chi tiết phức tạp

Máy CNC có thể nội suy chuyển động đồng thời trên nhiều trục để tạo đường cong, mặt nghiêng, hốc sâu và bề mặt không gian. Với máy 4 trục hoặc 5 trục, nhiều bề mặt có thể được hoàn thiện trong một lần gá, giúp giảm sai lệch vị trí do tháo và gá lại phôi.

Khả năng này đặc biệt hữu ích khi gia công trên máy phay các chi tiết khuôn, cánh, vỏ máy hoặc bề mặt biên dạng phức tạp. Với gia công trên máy tiện CNC, máy có trục C, trục Y và dao dẫn động có thể kết hợp tiện, phay, khoan và taro trong cùng một chu trình.

Nhờ đó, gia công máy CNC mở rộng khả năng sản xuất các chi tiết khó thực hiện ổn định trên máy cơ truyền thống. Tuy nhiên, biên dạng càng phức tạp thì yêu cầu về lập trình, gá đặt và kiểm soát va chạm càng cao.

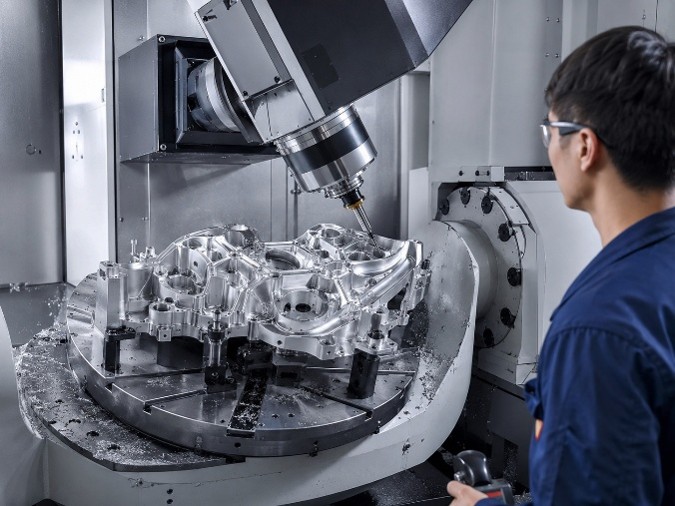

Gia công các chi tiết phức tạp

Tăng năng suất và giảm sai sót thủ công

Khi chương trình và gá đặt đã được hoàn thiện, máy CNC có thể tự động lặp lại chu trình với tốc độ trục chính, lượng chạy dao và đường chạy dao ổn định. Bộ thay dao tự động và khả năng thực hiện nhiều nguyên công trong một lần gá cũng giúp giảm thời gian phụ.

Trong gia công tiện cơ khí, việc sử dụng công nghệ tiện CNC giúp kiểm soát chu trình tiện ngoài, tiện trong, tiện ren và tiện rãnh theo chương trình. Với gia công đột dập CNC, máy có thể tự động định vị tấm và thực hiện nhiều vị trí đột theo thứ tự đã thiết lập.

Tự động hóa giúp hạn chế sai sót do điều khiển tay, nhưng không loại bỏ hoàn toàn nguy cơ tạo ra sản phẩm lỗi. Nếu chương trình, gốc phôi hoặc bảng bù dao bị sai, máy có thể lặp lại sai lệch trên cả lô hàng. Vì vậy, gia công trên máy CNC vẫn cần chạy thử và kiểm tra chi tiết đầu tiên.

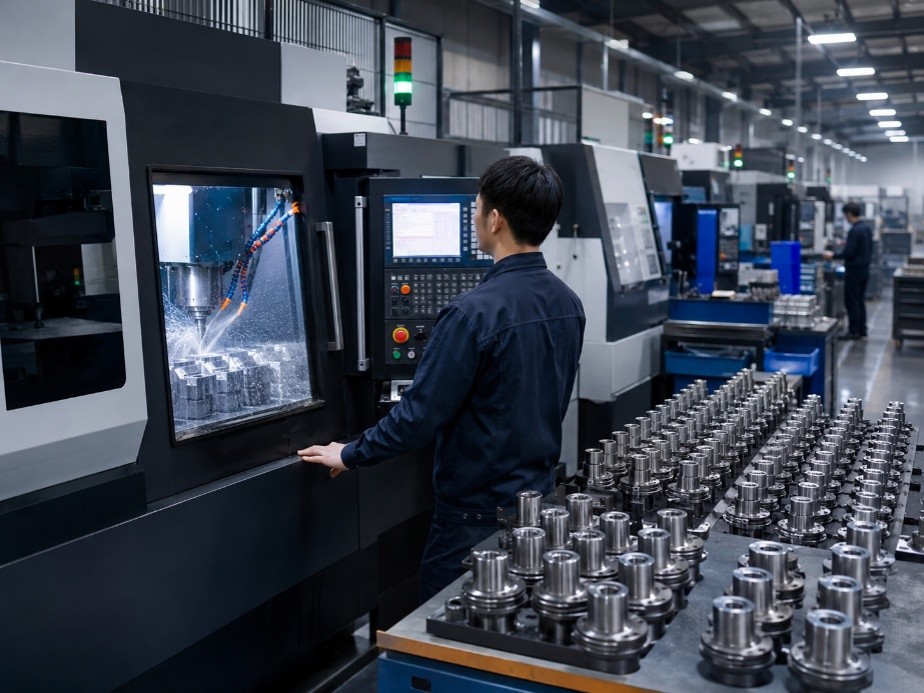

Tăng năng suất và giảm sai sót thủ công

>> Máy dập cơ khung H IDS dòng ICL1 phù hợp với các nhà máy gia công kim loại tấm quy mô vừa đến lớn cần một công đoạn dập chạy nhịp đều

Dễ tiêu chuẩn hóa quy trình sản xuất

Chương trình CNC, danh sách dao, bảng thông số cắt, sơ đồ gá và tiêu chuẩn đo kiểm có thể được lưu trữ để sử dụng lại. Khi đơn hàng quay lại, xưởng không phải xây dựng toàn bộ quy trình từ đầu, qua đó rút ngắn thời gian chuẩn bị sản xuất.

Việc tiêu chuẩn hóa còn giúp kiểm soát các thay đổi về chương trình, dao cụ và thông số công nghệ. Đây là lợi thế quan trọng của gia công cơ khí chính xác CNC, nhất là khi nhiều máy hoặc nhiều ca sản xuất cùng thực hiện một mã hàng.

Để duy trì kết quả ổn định, xưởng cần quản lý đúng phiên bản chương trình, theo dõi tuổi dao và ghi lại dữ liệu đo. Khi được tổ chức chặt chẽ, công nghệ gia công CNC giúp giảm phụ thuộc vào thao tác cá nhân và nâng cao khả năng kiểm soát chất lượng theo lô.

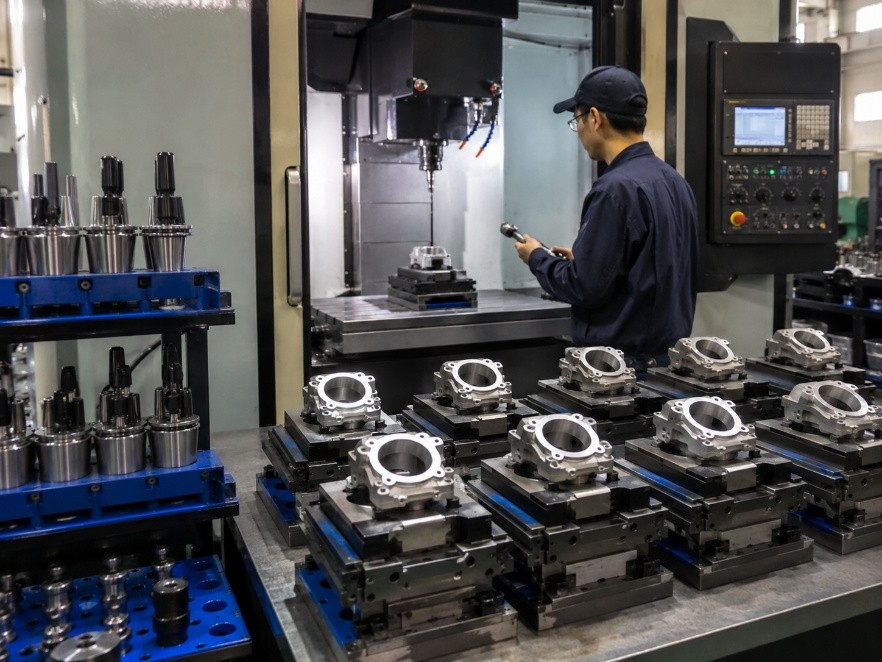

Tiêu chuẩn hóa quy trình sản xuất

Gia công CNC là nền tảng quan trọng trong cơ khí chính xác

Gia công CNC giúp doanh nghiệp sản xuất các chi tiết phức tạp với độ chính xác, độ lặp lại và năng suất ổn định. Tuy nhiên, hiệu quả gia công máy CNC phụ thuộc lớn vào việc lựa chọn đúng thiết bị theo kích thước chi tiết, vật liệu, dung sai, sản lượng và yêu cầu công nghệ thực tế.
