Máy dập khung H một trục khuỷu IDS dòng IHL1 phù hợp với các nhà xưởng cần công đoạn dập có không gian làm việc rộng hơn, thuận tiện cho việc bố trí khuôn dài, khuôn nhiều công đoạn hoặc tổ chức dập chuyển tiếp và dập liên tục trong cùng một dây chuyền. Dòng máy này thích hợp với các chi tiết dập tấm có kích thước lớn hơn, các cụm thân vỏ, linh kiện kim loại và các sản phẩm cần thao tác khuôn thoáng, vận hành ổn định và giảm rủi ro ảnh hưởng đến khuôn trong quá trình sản xuất.
Đặc điểm nổi bật
- Độ chính xác vận hành được cải thiện nhờ khắc phục triệt để hiện tượng xòe phía trước vốn thường xảy ra ở máy dập chữ C.
- Kết cấu tối ưu, phù hợp cho gia công chuyển đổi (transfer) và gia công liên tục (progressive processing).
- Thuận lợi cho vận hành dập liên tục nhờ không gian làm việc rộng rãi.
- Kết cấu truyền động vững chắc với bộ liên kết (link) được lắp đặt bên trong bánh răng truyền động do hãng thiết kế.
- Hiệu suất đáp ứng nhanh và dễ bảo dưỡng với bộ ly hợp – phanh ướt (wet clutch & brake) vận hành khí nén, tích hợp bánh đà.
- Giảm thiểu hư hỏng khuôn nhờ tối ưu hóa chuyển động giữa các bộ phận tạo hình và không tạo hình.

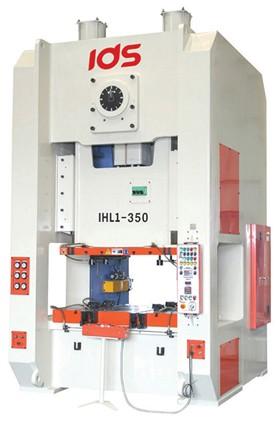

Máy dập khung H một trục khuỷu IDS dòng IHL1
Thông số kĩ thuật
Model | IHL1-200 | IHL1-250 | IHL1-300 | IHL1-350 | IHL1-400 | IHL1-500 |
Lực dập (tấn) | 200 | 250 | 300 | 350 | 400 | 500 |
Điểm định mức lực dập (mm) | 7 | 7 | 7 | 7 | 7 | 7 |
Hành trình (mm) | 200 | 250 | 280 | 300 | 300 | 300 |
Chu kì làm việc mỗi phút (spm) | 40 | 40 | 40 | 35 | 35 | 35 |
Chiều cao khuôn (mm) | 500 | 550 | 550 | 550 | 550 | 600 |
Chiều cao mở (mm) | 700 | 800 | 830 | 850 | 850 | 900 |
Phạm vi điều chỉnh hành trình trượt (mm) | 120 | 120 | 130 | 130 | 130 | 150 |
Kích thước bàn trượt (DxR) | 1270X700 | 1400X800 | 1400X800 | 1500X850 | 1500X850 | 1700X1000 |
Kích thước bàn máy (DxR) | 1300X850 | 1500X900 | 1500X900 | 1600X950 | 1600X1000 | 1800X1000 |
Động cơ chính (kw x số cực) | 18.5X4 | 22X4 | 30X4 | 30X4 | 37X4 | 45X4 |
Động cơ điều chỉnh bàn trượt (kw x số cực) | 2.2x4 | 2.2x4 | 2.2x4 | 3.7x4 | 3.7x4 | 3.7x4 |

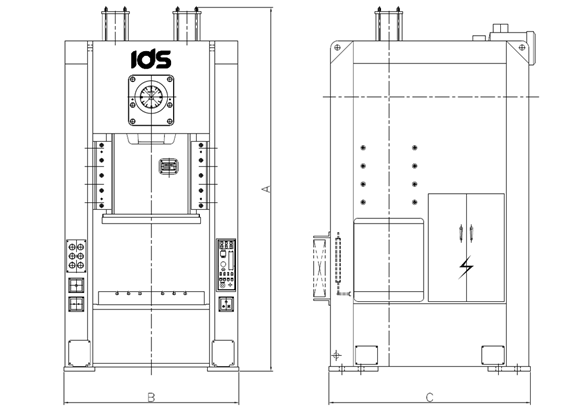

Khung máy dập khung H một trục khuỷu IDS dòng IHL1
