Phay CNC bị nhám bề mặt là gì?

Dấu hiệu bề mặt bị nhám sau phay CNC

Phay CNC bị nhám bề mặt là tình trạng bề mặt chi tiết sau gia công không đạt độ mịn, độ đồng đều hoặc tiêu chuẩn độ nhám bề mặt theo bản vẽ. Chi tiết có thể vẫn đúng kích thước nhưng bề mặt có vết dao rõ, vân chạy dao thô, vết xước nhỏ, vùng sần ráp hoặc đường gợn lặp lại theo hướng chạy dao.

Trong gia công phay CNC, lỗi này cần được kiểm tra kỹ hơn nếu bản vẽ có ký hiệu độ nhám bề mặt, ký hiệu nhám bề mặt hoặc ghi yêu cầu Ra, Rz cụ thể. Khi đó, xưởng không nên chỉ nhìn bằng mắt hoặc sờ tay, mà cần đo độ nhám bề mặt bằng máy đo độ nhám bề mặt nếu chi tiết có yêu cầu nghiệm thu chặt.

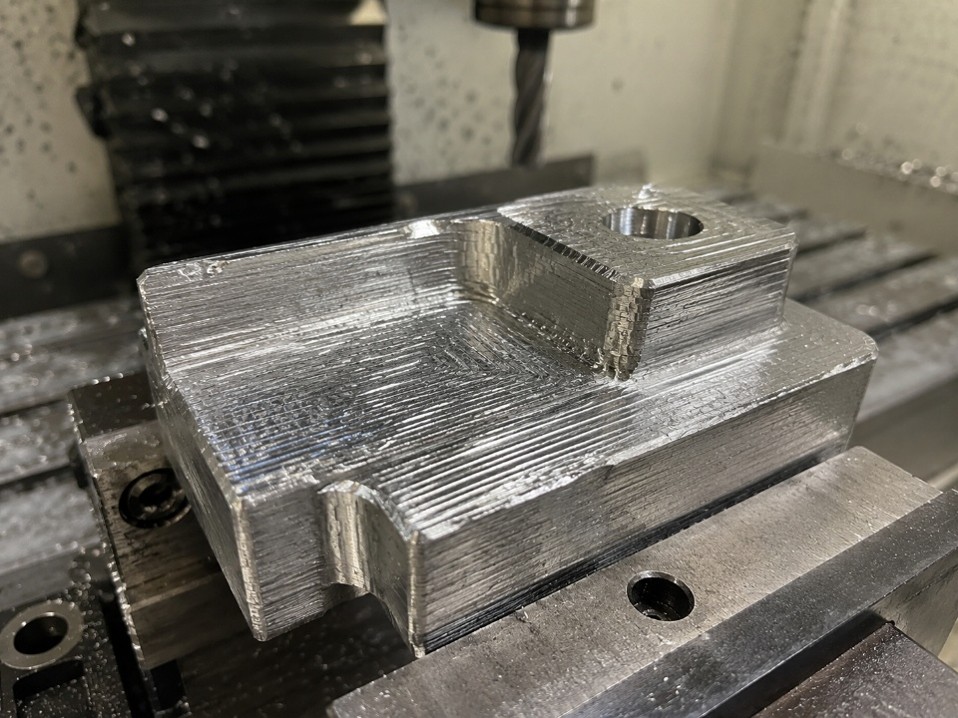

Sản phẩm bị nhám bề mặt

Phân biệt nhám bề mặt, xước bề mặt và vết rung

Nhám bề mặt thường liên quan đến vết dao và mức nhấp nhô nhỏ trên bề mặt sau phay CNC. Nếu lượng chạy dao, dao phay, thông số phay tinh hoặc lượng dư tinh chưa phù hợp, bề mặt dễ có vân dao rõ và không đạt cấp độ nhám bề mặt yêu cầu.

Xước bề mặt thường là các rãnh kéo dài, vết cào hoặc vệt bất thường do phoi bị cắt lại, dao mẻ, lẹo dao hoặc tưới nguội chưa tốt. Vết rung lại thường có dạng vân sóng, sọc lặp lại theo chu kỳ, đi kèm tiếng cắt gằn hoặc rung ở dao, bầu kẹp dao, phôi và đồ gá.

Nói đơn giản, nếu cần hiểu tăng độ nhám là gì, có thể hiểu đó là khi bề mặt trở nên thô hơn, nhiều nhấp nhô, vết dao hoặc vết gợn hơn so với yêu cầu. Lúc này, xưởng cần đối chiếu bảng tra độ nhám bề mặt, bảng tra độ nhám hoặc tiêu chuẩn độ nhám đang áp dụng để xác định mức độ lỗi.

>> Máy tiện CNC ngang đa trục SMEC NS 1600T2Y2 phù hợp nhất cho nhà xưởng sản xuất linh kiện tròn xoay có nguyên công phức hợp (tiện + phay/khoan lệch tâm)

Vì sao không nên chỉ xử lý bằng đánh bóng sau gia công?

Đánh bóng có thể làm bề mặt nhìn mịn hơn, nhưng không xử lý nguyên nhân gốc khiến máy phay CNC tạo ra bề mặt nhám. Nếu lỗi đến từ dao mòn, lẹo dao, độ đảo dao lớn, gá đặt yếu, rung động, phoi cắt lại hoặc thông số cắt chưa phù hợp, bề mặt xấu vẫn có thể lặp lại ở các chi tiết sau.

Với chi tiết có yêu cầu Ra, Rz, đơn vị đo độ nhám bề mặt thường là µm. Một bề mặt sau đánh bóng có thể nhìn đẹp hơn nhưng vẫn chưa chắc đạt đúng phương pháp đo độ nhám bề mặt, đúng vị trí đo và đúng yêu cầu trên bản vẽ. Vì vậy, cách xử lý bền vững là xác định đúng nguyên nhân trong quá trình cắt, thay vì chỉ sửa lại bề mặt sau khi gia công xong.

Nguyên nhân phay CNC bị nhám bề mặt

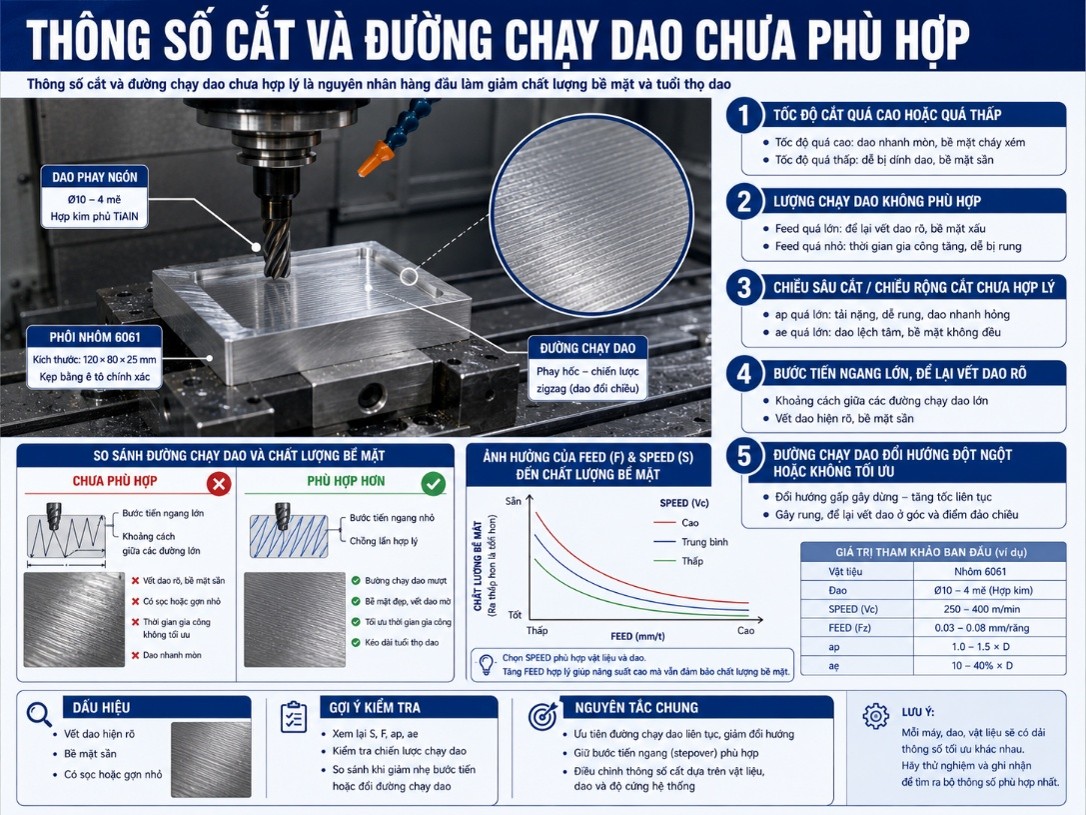

Thông số cắt và đường chạy dao chưa phù hợp

Thông số cắt là nguyên nhân thường gặp khiến phay CNC bị nhám bề mặt. Khi lượng chạy dao quá lớn, chiều sâu cắt hoặc chiều rộng cắt vượt quá độ cứng vững của hệ thống, dao sẽ để lại vân rõ, bề mặt sần hơn và khó đạt tiêu chuẩn độ nhám bề mặt trên bản vẽ.

Đường chạy dao cũng ảnh hưởng trực tiếp đến chất lượng bề mặt. Nếu dao ăn vào quá đột ngột, đổi hướng gấp, vào góc quá nặng hoặc lượng dư phay tinh không đều, lực cắt sẽ thay đổi mạnh. Khi đó, bề mặt sau gia công phay CNC dễ có vết gợn, vết rung hoặc không đạt cấp độ nhám bề mặt yêu cầu.

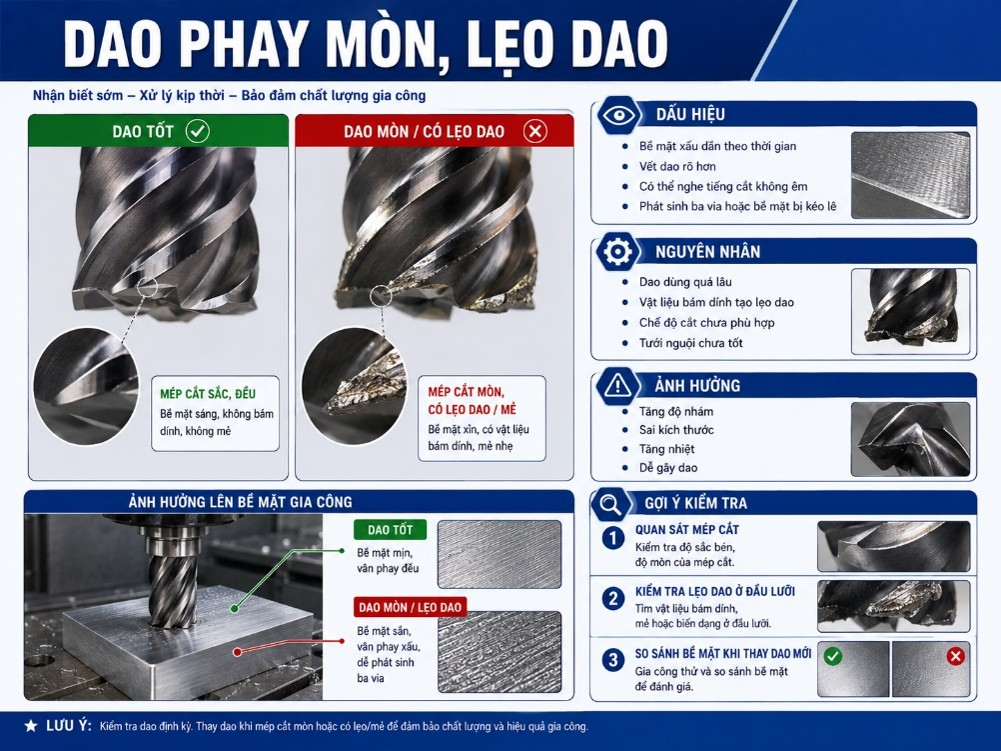

Dao phay mòn, lẹo dao hoặc chọn sai dao

Dao phay bị mòn, mẻ hoặc không phù hợp với vật liệu có thể làm độ nhám bề mặt tăng rõ. Khi lưỡi cắt không còn sắc, dao không cắt gọn vật liệu mà có xu hướng miết, cọ xát hoặc kéo vật liệu trên bề mặt. Bề mặt sau phay vì vậy dễ có vết dao sâu, vết xước hoặc vùng nhám không đều.

Lẹo dao cũng là nguyên nhân cần chú ý, nhất là khi gia công vật liệu dẻo hoặc vật liệu dễ bám dao. Vật liệu bám lên lưỡi cắt làm hình học dao thay đổi, khiến bề mặt bị kéo, rỗ nhẹ hoặc xước cục bộ. Nếu kiểm tra bằng máy đo độ nhám hoặc máy đo độ nhám bề mặt, kết quả có thể không đạt Ra, Rz theo yêu cầu.

>> Máy tiện đứng CNC SMEC SLV 8500 là lựa chọn phù hợp cho nhà xưởng cơ khí quy mô vừa đến lớn, các doanh nghiệp gia công chi tiết nặng

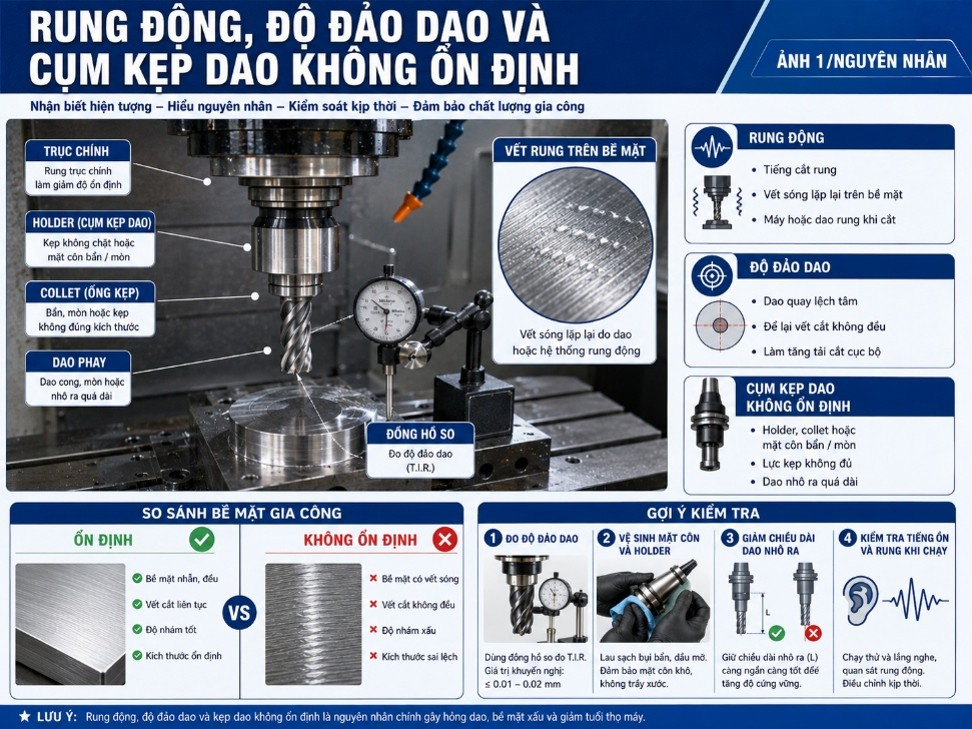

Rung động, độ đảo dao và cụm kẹp dao không ổn định

Rung động khi máy phay CNC làm việc có thể tạo vân sóng, sọc lặp lại hoặc vết gợn theo chu kỳ trên bề mặt. Nguyên nhân có thể đến từ dao thò quá dài, bầu kẹp dao không chắc, ống kẹp dao mòn, phôi gá yếu, thông số cắt chưa phù hợp hoặc máy thiếu cứng vững.

Độ đảo dao lớn cũng làm các me dao cắt không đều. Một me dao có thể chịu tải nhiều hơn, mòn nhanh hơn và để lại vết cắt không đồng nhất trên bề mặt. Với các chi tiết có ký hiệu độ nhám bề mặt hoặc ký hiệu nhám bề mặt yêu cầu Ra, Rz thấp, sai lệch nhỏ ở cụm kẹp dao cũng có thể làm bề mặt không đạt.

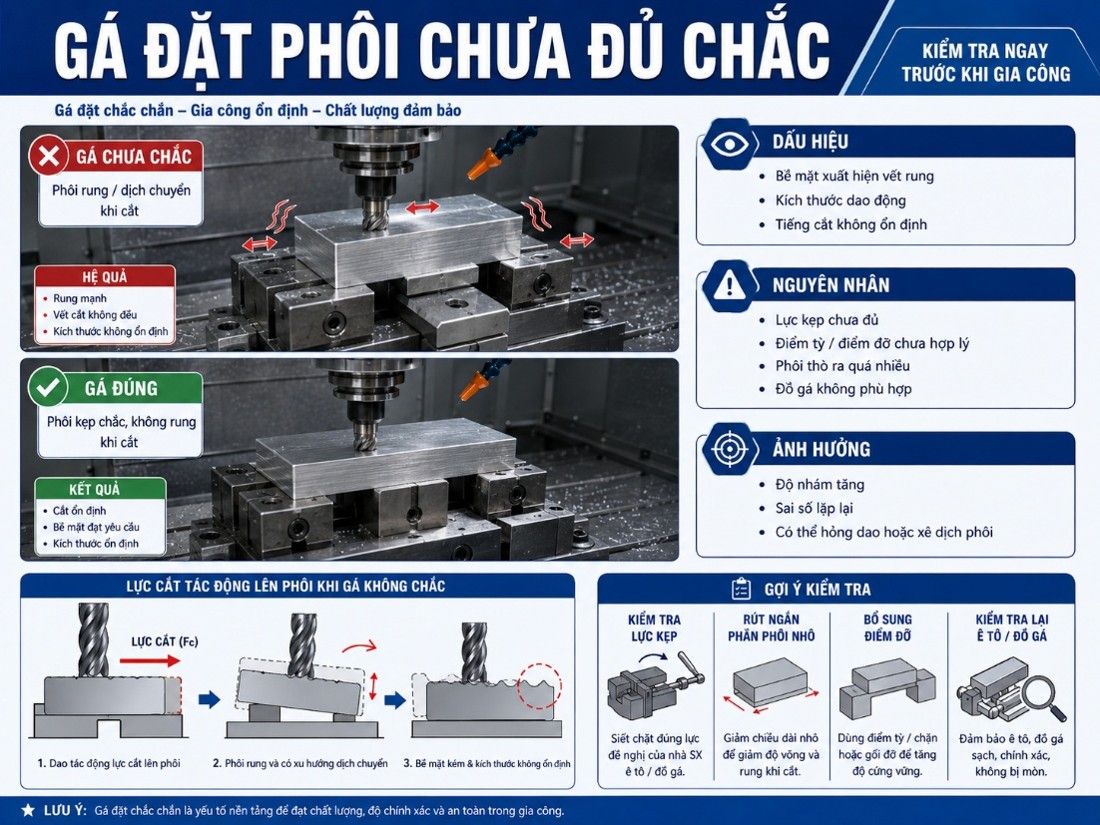

Gá đặt phôi chưa đủ chắc

Gá đặt phôi không ổn định dễ làm bề mặt phay bị nhám, đặc biệt với phôi mỏng, phôi dài, chi tiết thành mỏng hoặc vùng gia công nằm xa điểm kẹp. Khi lực cắt tác động, phôi có thể rung, dịch chuyển nhẹ hoặc biến dạng, làm vết dao không đều và ảnh hưởng đến độ chính xác gia công.

Không phải cứ siết kẹp thật mạnh là tốt. Kẹp quá lỏng làm phôi rung, nhưng kẹp quá chặt có thể làm chi tiết biến dạng. Với bề mặt có ký hiệu độ nhám bề mặt trên bản vẽ, cần bố trí điểm đỡ, hướng kẹp và trình tự gia công phù hợp để giữ bề mặt ổn định sau phay.

>> Máy tiện ngang CNC SMEC SL-5500 series mang kết cấu giường nghiêng 45° kết hợp gân tăng cứng giúp máy làm việc vững khi tiện thô

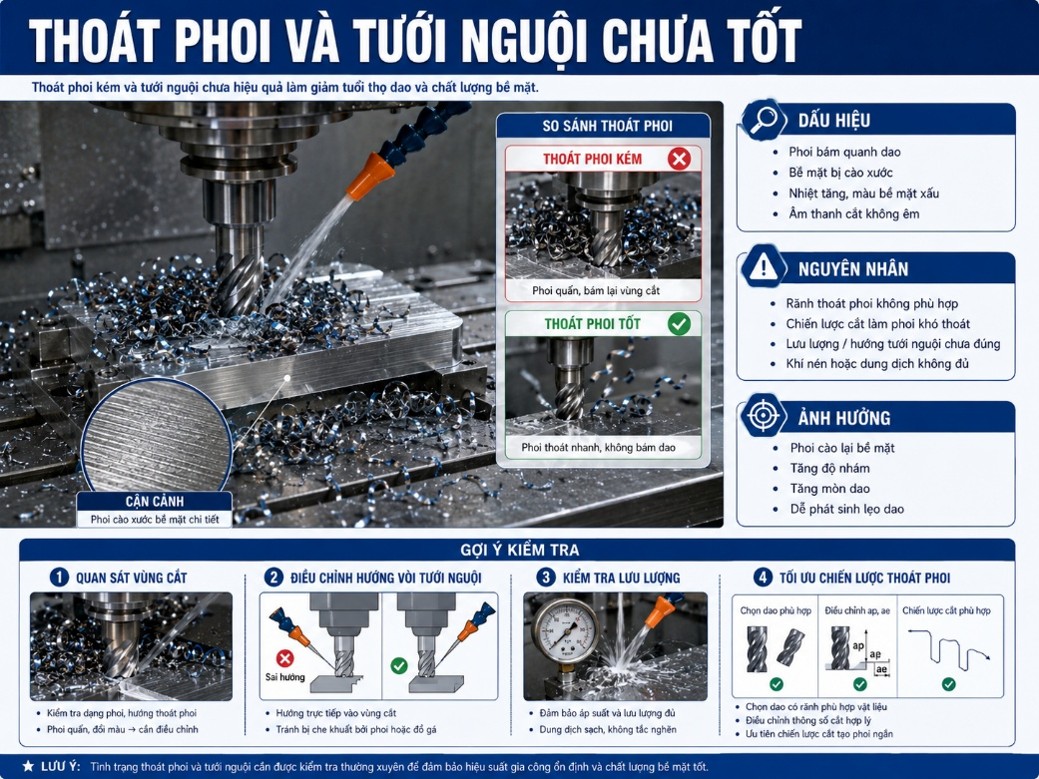

Thoát phoi và tưới nguội chưa tốt

Phoi không thoát kịp có thể bị dao cắt lại hoặc kéo qua bề mặt đã gia công, tạo vết xước, vết cào hoặc vùng nhám cục bộ. Lỗi này thường gặp khi phay hốc sâu, rãnh kín, vật liệu tạo phoi dài hoặc hướng tưới nguội không đưa phoi ra khỏi vùng cắt.

Tưới nguội kém cũng làm nhiệt tăng, dao mòn nhanh và vật liệu dễ bám lên lưỡi cắt. Khi bề mặt sau phay có vết xước bất thường hoặc nhám không đều, xưởng nên kiểm tra hướng phun dung dịch, khí thổi, rãnh thoát phoi của dao và điều kiện cắt trước khi chỉ điều chỉnh thông số.

Máy CNC thiếu ổn định hoặc bảo trì chưa tốt

Nếu đã kiểm tra dao, thông số cắt, gá đặt và phoi nhưng bề mặt vẫn bị nhám lặp lại, cần xem lại tình trạng máy. Trục chính, hệ thống kẹp dao, ray dẫn hướng, vít me, bàn máy hoặc nền đặt máy không ổn định đều có thể làm quá trình cắt rung và làm bề mặt lúc đẹp lúc xấu.

Với chi tiết cần đạt tiêu chuẩn độ nhám, xưởng không nên chỉ dựa vào cảm quan. Cần đo độ nhám bề mặt bằng thiết bị đo độ nhám bề mặt phù hợp và đối chiếu với bảng tra độ nhám bề mặt, bảng tra độ nhám hoặc yêu cầu Ra, Rz trên bản vẽ để xác định lỗi có lặp lại do máy hay không.

>> Máy phay lăn răng YG Tech HERA-90 phù hợp cho xưởng chế tạo bánh răng, xưởng gia công chi tiết truyền động và nhà máy sản xuất theo lô trong các ngành cơ khí chế tạo

Cách chẩn đoán nhanh khi bề mặt phay CNC bị nhám

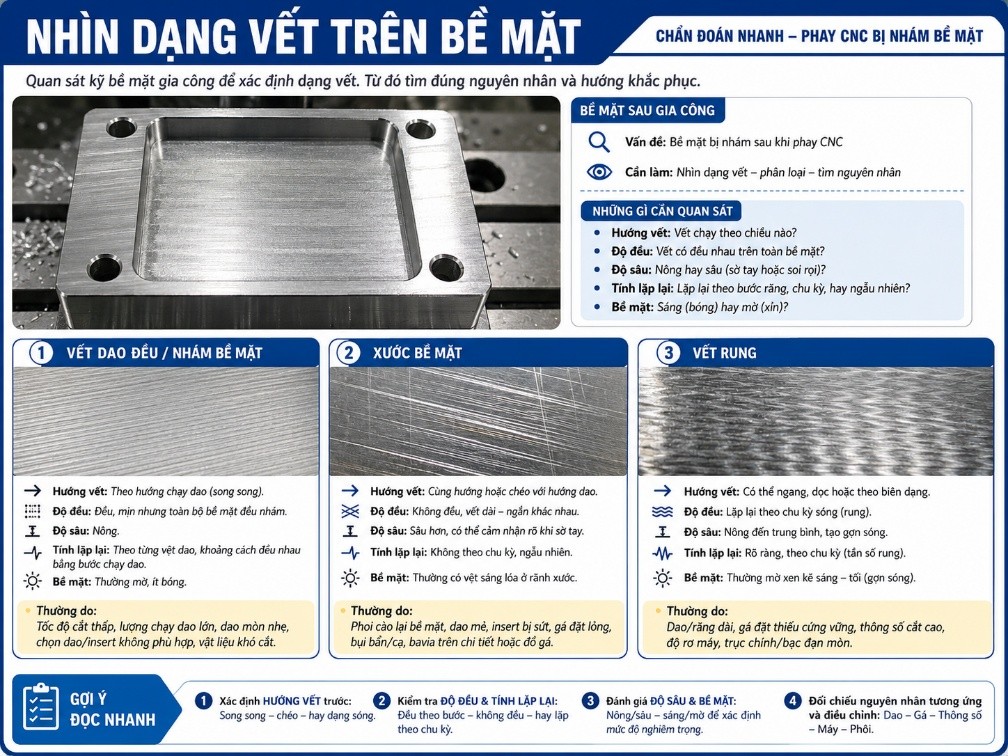

Bước 1: Nhìn dạng vết trên bề mặt

Khi bề mặt sau phay CNC bị nhám, trước tiên cần quan sát dạng vết trên chi tiết. Nếu bề mặt có vân dao đều, sờ tay thấy ráp, nguyên nhân thường liên quan đến lượng chạy dao, dao phay tinh hoặc lượng dư tinh chưa phù hợp.

Nếu bề mặt có vết sóng, sọc lặp lại hoặc tiếng cắt gằn, cần kiểm tra rung động, độ cứng vững và tình trạng gá đặt. Nếu có vết xước kéo dài, rãnh nhỏ hoặc vết cào bất thường, nên kiểm tra phoi bị cắt lại, lẹo dao, dao mẻ hoặc tưới nguội chưa tới đúng vùng cắt.

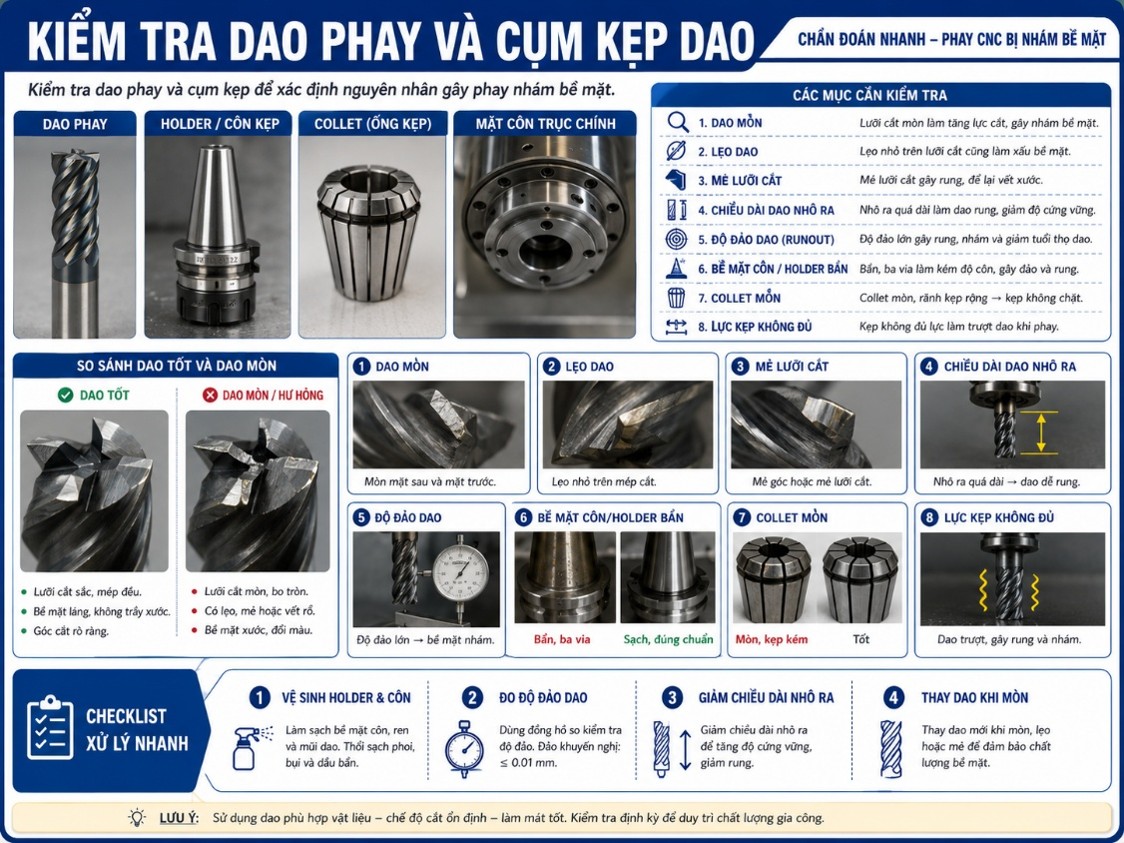

Bước 2: Kiểm tra dao phay và cụm kẹp dao

Dao phay bị mòn, mẻ, lẹo dao hoặc chọn sai loại dao có thể làm độ nhám bề mặt tăng rõ. Khi lưỡi cắt không còn sắc, dao dễ miết, cọ xát hoặc kéo vật liệu trên bề mặt, khiến chi tiết không đạt cấp độ nhám bề mặt yêu cầu.

Ngoài dao, cần kiểm tra bầu kẹp dao, ống kẹp dao, chuôi dao và độ đảo dao. Nếu cụm kẹp dao không ổn định, các me dao cắt không đều, bề mặt dễ có sọc lặp lại hoặc vết dao không đồng nhất. Với bề mặt có ký hiệu độ nhám bề mặt hoặc yêu cầu Ra, Rz, độ đảo nhỏ cũng có thể ảnh hưởng đến kết quả gia công.

>> Máy phay lăn răng YG Tech HERA-500 dành cho xưởng gia công chi tiết răng kích thước lớn với yêu cầu độ lặp lại ổn định theo ca và kiểm soát sai số khi cắt liên tục

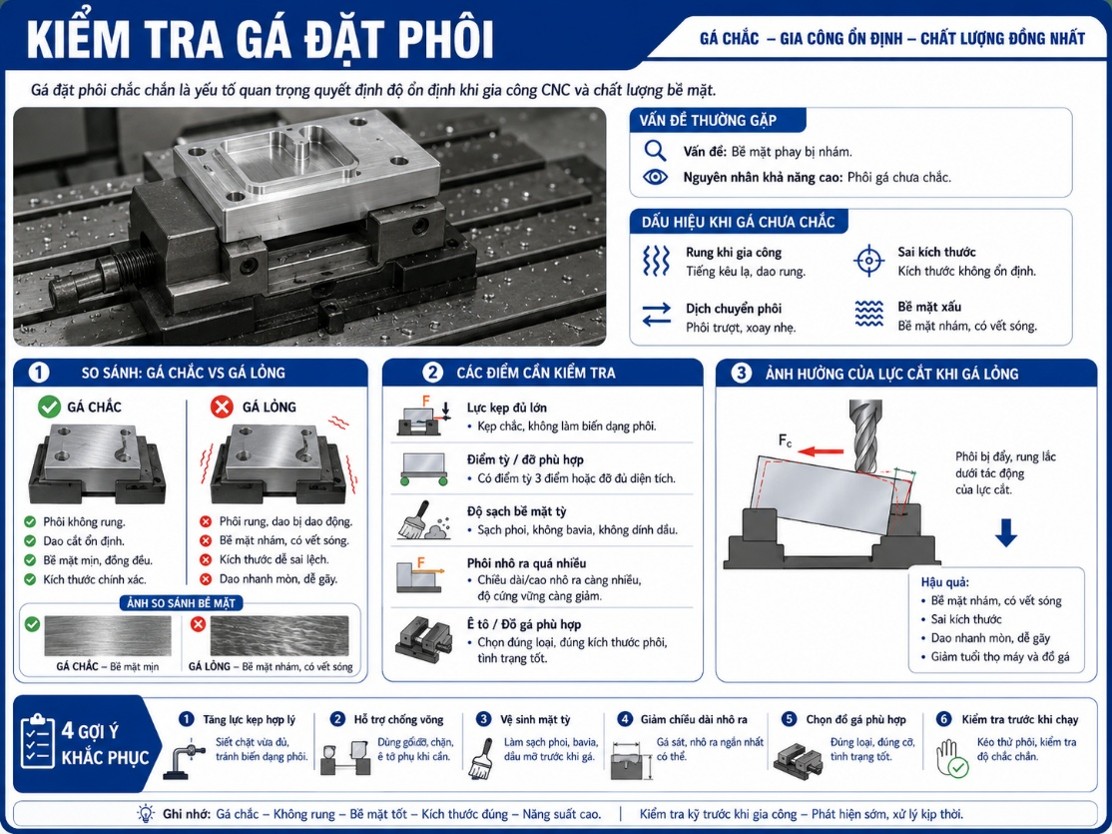

Bước 3: Kiểm tra gá đặt phôi

Gá đặt phôi chưa chắc là nguyên nhân thường gặp khi gia công phay CNC bị nhám cục bộ. Nếu phôi mỏng, dài, thiếu điểm đỡ hoặc vùng gia công nằm xa vị trí kẹp, lực cắt có thể làm phôi rung và tạo vết gợn trên bề mặt.

Cần kiểm tra vùng dao đang cắt có được đỡ đủ chắc không, lực kẹp có quá lỏng hoặc quá chặt không. Kẹp quá lỏng làm phôi rung, còn kẹp quá chặt có thể làm chi tiết biến dạng, ảnh hưởng đến độ chính xác gia công và chất lượng bề mặt sau khi tháo kẹp.

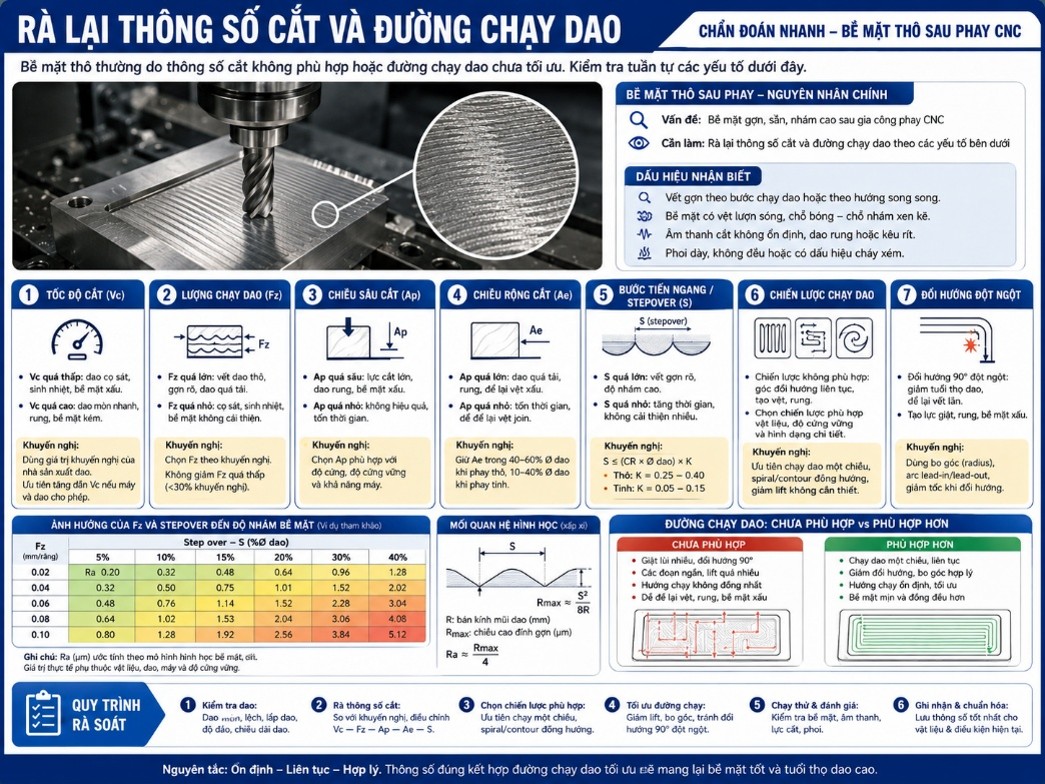

Bước 4: Rà lại thông số cắt và đường chạy dao

Nếu bề mặt có vết dao rõ, cần kiểm tra lượng chạy dao, tốc độ trục chính, chiều sâu cắt, chiều rộng cắt và lượng dư để lại cho phay tinh. Thông số cắt quá nặng có thể làm dao rung, để lại vết dao sâu và khiến bề mặt không đạt tiêu chuẩn độ nhám bề mặt.

Đường chạy dao cũng cần được xem lại nếu lỗi chỉ xuất hiện ở một số vùng như góc hốc, thành mỏng hoặc đoạn dao đổi hướng. Dao ăn vào quá đột ngột, lượng dư không đều hoặc phay tinh phải bóc quá nhiều vật liệu đều có thể làm bề mặt bị nhám sau máy phay CNC.

>> Máy taro đứng SMEC SM 400 là trung tâm taro đứng tối ưu cho các xưởng gia công theo lô hoặc theo dây chuyền, nơi công việc chủ yếu xoay quanh khoan–taro–phay nhẹ

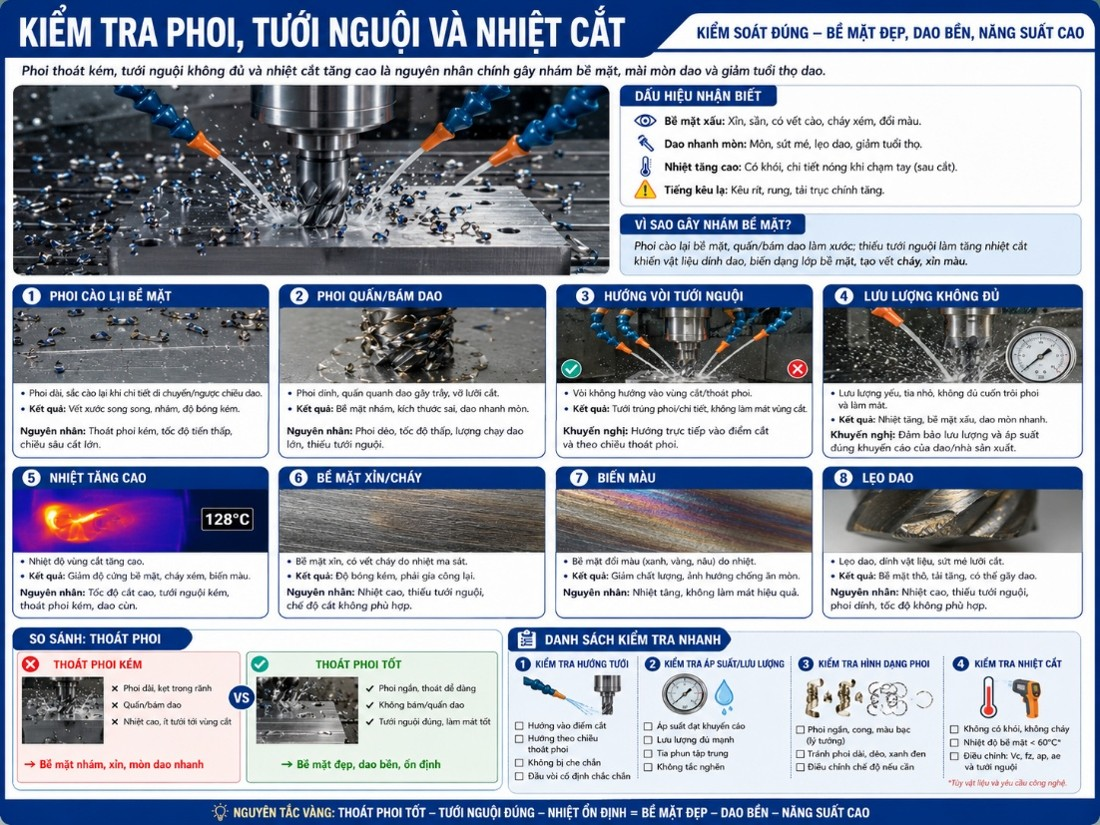

Bước 5: Kiểm tra phoi, tưới nguội và nhiệt cắt

Phoi không thoát kịp có thể bị dao cắt lại hoặc kéo qua bề mặt đã gia công, tạo vết xước, vết cào và vùng nhám cục bộ. Khi thấy bề mặt có vết bất thường, nên kiểm tra phoi có bị kẹt trong hốc, rãnh hoặc vùng dao đổi hướng không.

Tưới nguội cần tới đúng mép cắt để giảm nhiệt, hỗ trợ thoát phoi và hạn chế lẹo dao. Nếu dung dịch tưới nguội không hiệu quả, dao dễ mòn nhanh, vật liệu dễ bám lên lưỡi cắt và bề mặt khó đạt độ nhám bề mặt ổn định.

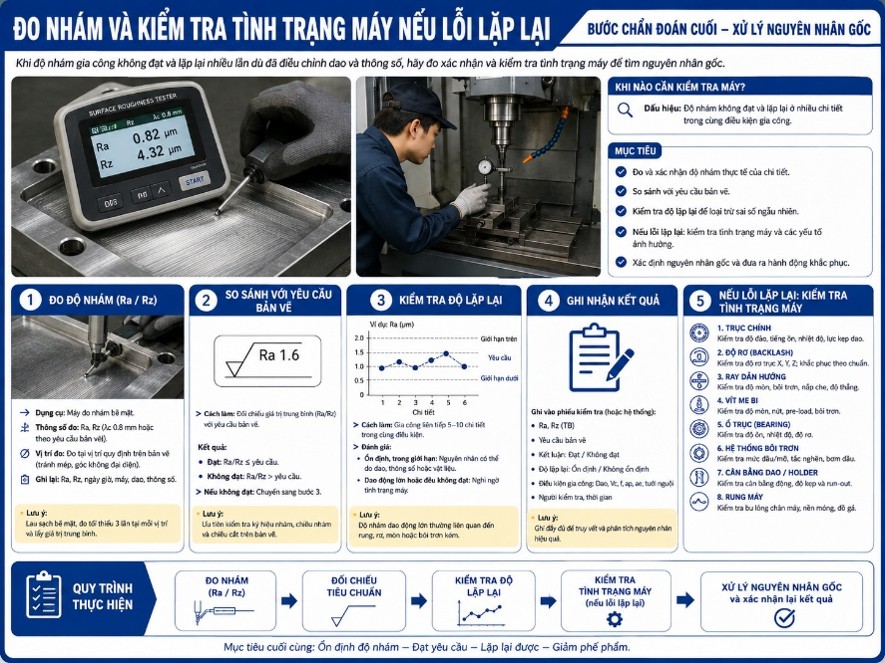

Bước 6: Đo nhám và kiểm tra tình trạng máy nếu lỗi lặp lại

Nếu bản vẽ có ký hiệu độ nhám bề mặt trên bản vẽ, yêu cầu Ra, Rz hoặc tiêu chuẩn độ nhám, xưởng nên đo độ nhám bề mặt bằng máy đo độ nhám hoặc thiết bị đo độ nhám bề mặt phù hợp. Khi đọc kết quả, cần chú ý đơn vị đo độ nhám bề mặt thường là µm và nên đối chiếu với bảng tra độ nhám bề mặt nếu cần.

Nếu đã thay dao, chỉnh thông số, kiểm tra gá đặt và xử lý phoi nhưng bề mặt vẫn bị nhám lặp lại, cần xem lại tình trạng máy. Trục chính, ray dẫn hướng, vít me, bàn máy, bầu kẹp dao hoặc nền máy không ổn định đều có thể làm quá trình cắt rung, khiến bề mặt lúc đạt lúc không.

>> Máy mài phẳng DAE SAN DGS-520MB phù hợp cho các xưởng cơ khí vừa và nhỏ đến quy mô trung bình cần hoàn thiện bề mặt ổn định trong sản xuất hằng ngày

Cách khắc phục phay CNC bị nhám bề mặt

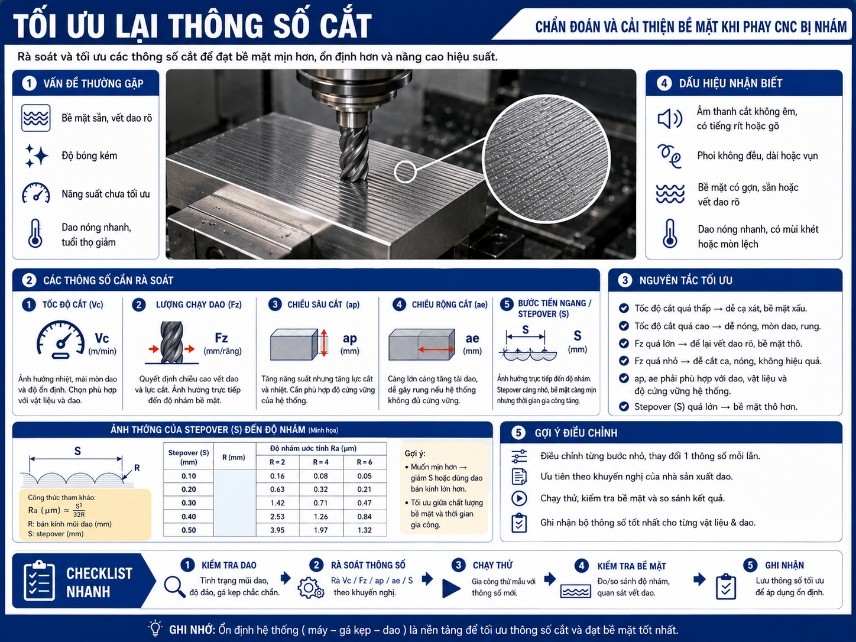

Tối ưu lại thông số cắt

Khi phay CNC bị nhám bề mặt, cần kiểm tra lại lượng chạy dao, tốc độ trục chính, chiều sâu cắt, chiều rộng cắt và lượng dư để lại cho phay tinh. Nếu lượng chạy dao quá lớn hoặc tải cắt quá nặng, dao dễ để lại vân rõ, bề mặt sần và khó đạt tiêu chuẩn độ nhám bề mặt.

Với nguyên công tinh, nên để lượng dư đều và vừa đủ, tách rõ phay thô với phay tinh. Không nên chỉnh quá nhiều thông số cùng lúc; nên thay đổi từng nhóm thông số rồi quan sát lại bề mặt, tiếng cắt, phoi và kết quả đo độ nhám bề mặt nếu bản vẽ có yêu cầu Ra, Rz.

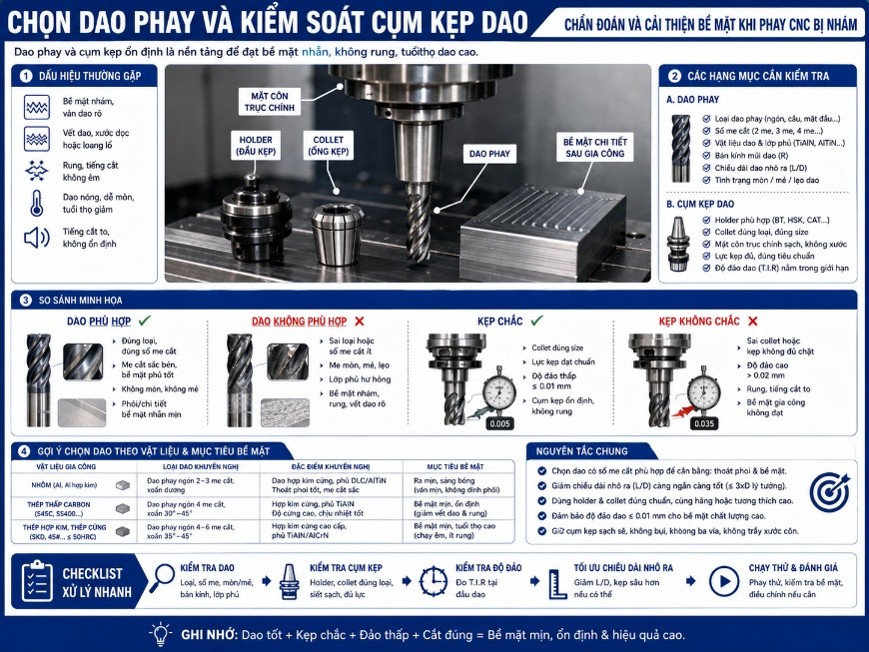

Chọn dao phay và kiểm soát cụm kẹp dao

Dao phay cần phù hợp với vật liệu, dạng gia công và yêu cầu bề mặt. Với bề mặt có ký hiệu độ nhám bề mặt hoặc yêu cầu cấp độ nhám bề mặt chặt, nên dùng dao còn sắc, không mẻ, không lẹo dao và có hình học lưỡi cắt phù hợp cho phay tinh.

Ngoài dao, cần kiểm tra bầu kẹp dao, ống kẹp dao, chuôi dao và độ đảo dao. Nếu cụm kẹp dao bẩn, mòn hoặc kẹp không chắc, dao có thể quay không ổn định, làm bề mặt xuất hiện sọc, vết dao không đều hoặc kết quả không đạt khi kiểm tra bằng máy đo độ nhám.

>> Máy mài phẳng tự động DAE SAN DGS-650 2S phù hợp cho các xưởng cơ khí chạy hàng theo lô, cần bề mặt đồng đều và muốn giảm thao tác canh chỉnh bằng tay khi mài liên tục.

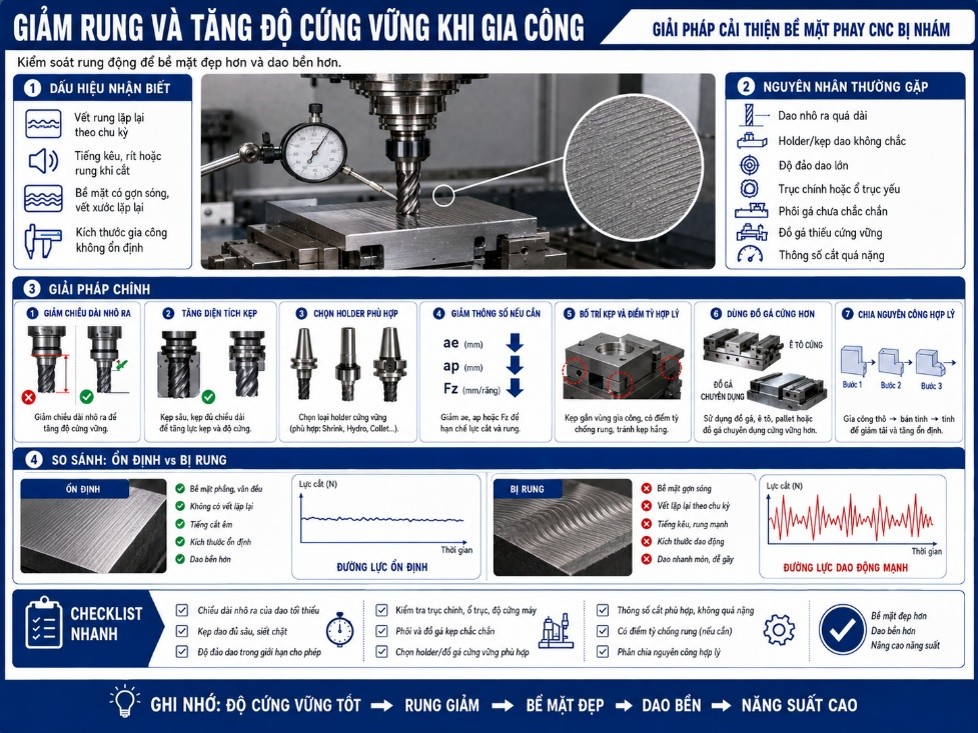

Giảm rung và tăng độ cứng vững khi gia công

Nếu bề mặt sau gia công phay CNC có vết sóng, vân rung hoặc tiếng cắt gằn, cần ưu tiên tăng độ cứng vững của hệ thống máy, dao, bầu kẹp dao, đồ gá và phôi. Dao nên thò ra khỏi bầu kẹp dao càng ngắn càng tốt trong phạm vi cho phép, tránh dùng dao quá dài nếu vùng gia công không bắt buộc.

Gá đặt phôi cũng cần đủ chắc và có điểm đỡ hợp lý. Với phôi mỏng, phôi dài hoặc chi tiết thành mỏng, có thể cần bổ sung điểm đỡ, thay đổi vị trí kẹp hoặc đổi trình tự gia công để giảm rung, hạn chế biến dạng và giữ độ chính xác gia công ổn định hơn.

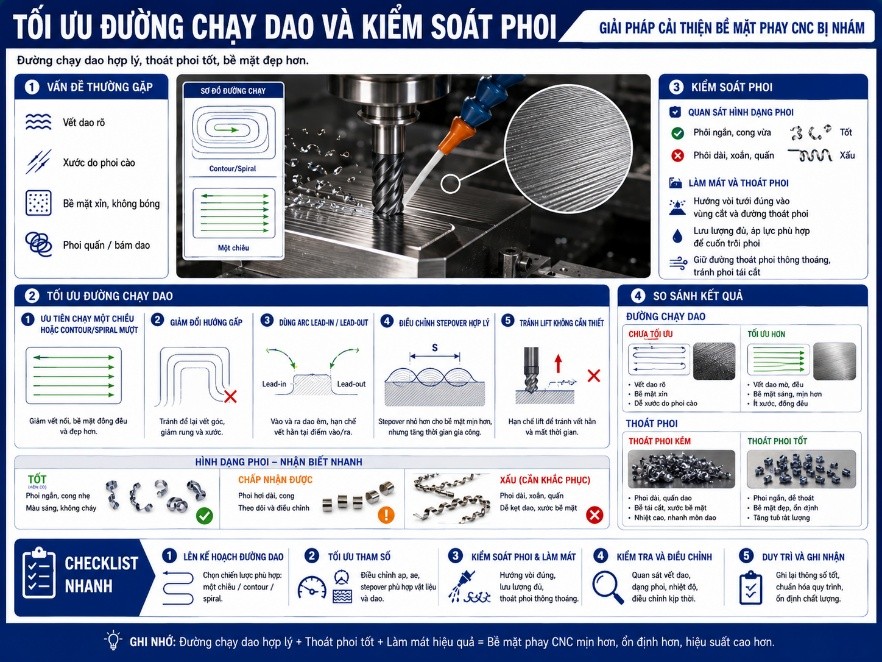

Tối ưu đường chạy dao và kiểm soát phoi

Đường chạy dao nên giúp lực cắt ổn định, tránh ăn dao quá đột ngột, đổi hướng gấp hoặc để dao bị tải nặng ở góc hốc. Với phay tinh, lượng dư nên đều, đường vào dao nên êm và không nên để dao phải bóc vật liệu quá nhiều ở một vùng ngắn.

Phoi và tưới nguội cũng cần được kiểm soát. Nếu phoi bị cắt lại hoặc kéo qua bề mặt đã gia công, chi tiết dễ bị xước, cào hoặc nhám cục bộ. Cần chỉnh hướng tưới nguội, khí thổi, rãnh thoát phoi của dao và đường chạy dao để phoi thoát khỏi vùng cắt tốt hơn.

>> Máy mài phẳng kiểu cột DAE SAN DGS-2080 2S phù hợp cho nhà máy/xưởng cơ khí quy mô lớn chuyên xử lý tấm phẳng dài, khổ rộng, khối chi tiết lớn và đồ gá nặng

Kiểm tra máy CNC và đo lại độ nhám sau khi xử lý

Nếu đã thay dao, chỉnh thông số, cải thiện gá đặt và xử lý phoi nhưng bề mặt vẫn bị nhám lặp lại, cần kiểm tra tình trạng máy phay CNC. Trục chính, ray dẫn hướng, vít me, bàn máy, hệ thống kẹp dao hoặc nền máy không ổn định đều có thể làm bề mặt lúc đạt lúc không.

Sau khi khắc phục, nên kiểm tra lại bằng máy đo độ nhám bề mặt hoặc thiết bị đo độ nhám bề mặt nếu chi tiết có yêu cầu kỹ thuật rõ ràng. Kết quả cần đối chiếu với ký hiệu độ nhám bề mặt trên bản vẽ, bảng tra độ nhám bề mặt, bảng tra độ nhám hoặc yêu cầu Ra, Rz; đơn vị đo độ nhám bề mặt thường dùng là µm.

Khắc phục phay CNC bị nhám bề mặt cần xử lý đúng nguyên nhân

Phay CNC bị nhám bề mặt là lỗi thường gặp trong xưởng cơ khí, nhưng nguyên nhân không chỉ nằm ở một yếu tố riêng lẻ. Bề mặt sau phay có thể bị nhám, xước, có vết dao rõ hoặc vân rung do thông số cắt chưa phù hợp, dao phay bị mòn, lẹo dao, độ đảo dao lớn, gá đặt phôi chưa chắc, đường chạy dao chưa hợp lý, thoát phoi kém hoặc máy CNC thiếu ổn định. Muốn xử lý hiệu quả, xưởng cần quan sát đúng dạng vết trên bề mặt, sau đó kiểm tra lần lượt dao, holder, gá đặt, thông số cắt, phoi, tưới nguội và tình trạng máy.

Để bề mặt sau phay CNC đạt độ nhám ổn định, không nên chỉ phụ thuộc vào đánh bóng hoặc sửa nguội sau gia công. Cách làm bền vững hơn là kiểm soát chất lượng ngay từ quá trình phay, từ lựa chọn máy, dao cụ, đồ gá, chế độ cắt đến quy trình kiểm tra sau gia công. Công ty Cổ phần Thương mại và Công nghệ Á Châu chuyên cung cấp các dòng máy công cụ và thiết bị cơ khí chuyên dụng chất lượng cao từ nhiều thương hiệu khác nhau. Liên hệ Á Châu để được tư vấn lựa chọn máy phay CNC phù hợp với yêu cầu gia công, độ chính xác và chất lượng bề mặt cần đạt.
