Đặc điểm nổi bật

Máy phay lăn răng YG Tech HERA-500 phù hợp cho xưởng chế tạo bánh răng, xưởng gia công chi tiết truyền động và nhà máy sản xuất theo lô cần gia công các chi tiết răng kích thước lớn với yêu cầu độ lặp lại ổn định theo ca và kiểm soát sai số khi cắt liên tục. Dòng máy này thích hợp cho môi trường sản xuất coi trọng chất lượng răng đồng đều nhờ cơ cấu khử khe hở tự động trên bộ truyền trục chính dao, bàn máy dẫn động trực tiếp và hệ thống kẹp chặt công suất cao trên đường trượt, giúp quá trình gia công ổn định khi tải cắt thay đổi. Với các nhà máy cần tối ưu năng suất và giảm phụ thuộc thao tác thủ công, HERA-500 hỗ trợ tổ chức sản xuất theo hướng tự động hóa cấp và lấy phôi nhờ cụm nạp phôi tự động và các cấu hình mở rộng, đồng thời có cơ chế tự kiểm tra cho bôi trơn, thủy lực và khí nén để tăng độ tin cậy khi vận hành dài giờ trong nhà xưởng.

• Thiết bị khử khe hở tự động trên bộ truyền trục B

• Trục bàn được dẫn động trực tiếp (Direct-driven Table Spindle)

• Hệ thống kẹp chặt công suất cao trên toàn bộ đường trượt

• Trang bị nhiều thiết bị tự kiểm tra cho hệ thống bôi trơn, thủy lực và khí nén

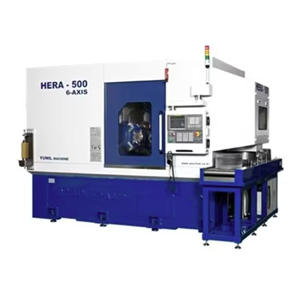

Máy phay lăn răng YG Tech HERA500

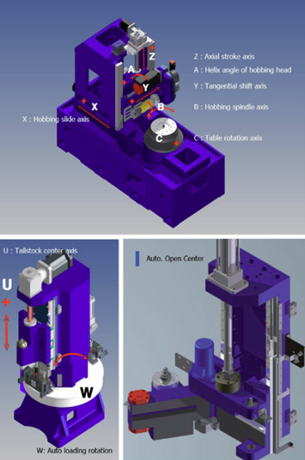

Cấu tạo máy phay lăn răng YG Tech HERA500

• X: Trục trượt dao phay lăn (Hobbing Slide Axis)
• Z: Trục hành trình dọc (Axial Stroke Axis)
• A: Góc nghiêng đầu dao phay lăn (Helix Angle of Hobbing Head)
• Y: Trục dịch chuyển tiếp tuyến (Tangential Shift Axis)
• B: Trục chính dao phay lăn (Hobbing Spindle Axis)
• C: Trục quay bàn máy (Table Rotation Axis)
• U: Trục tâm ụ động (Tailstock Center Axis)
• W: Trục quay nạp phôi tự động (Auto Loading Rotation Axis): giúp mở/tách tâm kẹp phôi một cách tự động trong quá trình nạp hoặc tháo phôi, tăng tốc độ và độ chính xác khi thay đổi chi tiết

Cấu tạo máy phay lăn răng YG Tech HERA500

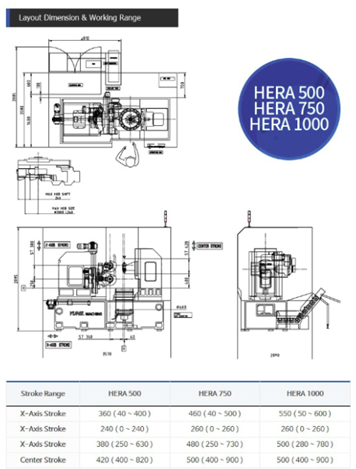

Kích thước một số bộ phận trong máy phay lăn răng YG Tech HERA 500

Thông số kĩ thuật

Phụ kiện tiêu chuẩn

• Trục gá dao phay lăn (Ø32, Ø40) kèm ống lót, vòng chặn và đai ốc

• Bộ cấp dung dịch làm mát (400 ℓ)

• Bộ bơm thủy lực có quạt làm mát

• Bơm bôi trơn gián đoạn

• Vỏ chắn phoi toàn phần

• Đèn chiếu sáng LED cho vùng làm việc

• Bộ điều hòa cho tủ điện

• Bộ cân bằng – chỉnh máy

• Bộ điều khiển CNC (SIEMENS hoặc FANUC)

• Bộ dụng cụ và hộp tiêu chuẩn

• Sách hướng dẫn vận hành và bảo dưỡng

Phụ kiện tùy chọn

• Cụm kéo thanh kẹp tự động (Auto Draw-Bar Attachment)

• Bộ thu sương dầu (Oil Mist Collector)

• Bộ tách phoi từ tính (Magnetic Chip Separator)

• Thiết bị cài dao (Tool Presetter)

• Bộ đánh ba via (Deburring Attachment)

• Cửa tự động điều khiển khí nén (Auto Door – Air Type)

• Dây chuyền rửa chi tiết (Washing Line)

• Đèn báo 3 tầng (3-Layers Lamp)

• Đồ gá và phụ kiện kẹp chi tiết (Jig & Fixture)

• Hệ thống nạp và dỡ phôi tự động (Auto Loading/Unloading System)

• Băng tải và giá xếp phôi (Conveyor & Stacker)

• Gói bảo hành – bảo trì 2 năm (2 Years Service Contract)

• Cụm gia công Skiving (Skiving Unit)

• Các loại phần mềm điều khiển NC khác nhau (Various kinds of N.C. Software)
