Hiểu đúng hiện tượng rung khi gia công chi tiết chính xác

Rung khi gia công là gì?

Trong gia công cắt gọt, rung là hiện tượng dao, chi tiết hoặc một phần của hệ thống máy dao động ngoài ý muốn trong lúc cắt. Khi dao động xuất hiện, vị trí tiếp xúc giữa dao và vật liệu thay đổi liên tục, làm quá trình bóc tách vật liệu không còn ổn định. Hậu quả là kích thước, hình học và chất lượng bề mặt của chi tiết đều có thể bị ảnh hưởng. Rung cũng là một trong những yếu tố giới hạn trực tiếp năng suất và độ chính xác của quá trình gia công.

Rung động thông thường và tự rung khác nhau ở điểm nào?

Để xử lý đúng, cần phân biệt hai dạng thường gặp:

• Rung động thông thường thường liên quan đến mất cân bằng, độ rơ, gá kẹp chưa chắc, dao nhô dài hoặc chi tiết được đỡ chưa đủ vững.
• Tự rung là trạng thái dao động tăng lên do chính quá trình cắt tiếp tục nuôi lớn dao động đó theo thời gian.
• Tự rung thường gây hậu quả nặng hơn vì nó làm giảm chất lượng bề mặt, giảm độ chính xác kích thước và cản trở việc tăng năng suất cắt.

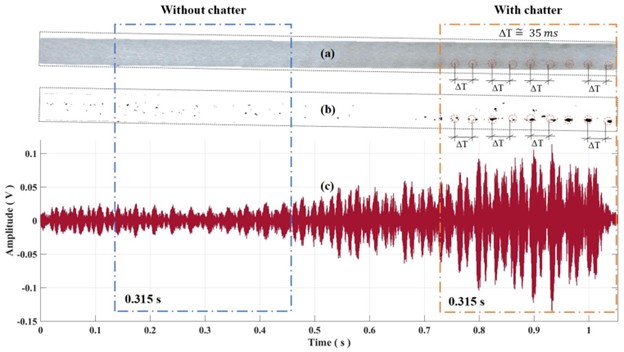

Sơ đồ rung động/tự rung trong quá trình cắt

Vì sao rung đặc biệt nguy hiểm với chi tiết chính xác?

Với chi tiết chính xác, chỉ một dao động nhỏ cũng có thể làm sai lệch kết quả gia công. Khi rung xuất hiện, lực cắt và quỹ đạo cắt thực tế sẽ thay đổi theo thời gian. Điều đó thường dẫn đến:

• kích thước khó giữ ổn định
• độ nhẵn bề mặt giảm
• sai lệch hình học tăng
• độ đồng đều giữa các chi tiết trong cùng một lô giảm
• dao mòn nhanh hơn bình thường

Đây là lý do rung luôn được xem là một trong những trở ngại lớn nhất khi gia công chi tiết có yêu cầu cao về độ chính xác và chất lượng bề mặt.

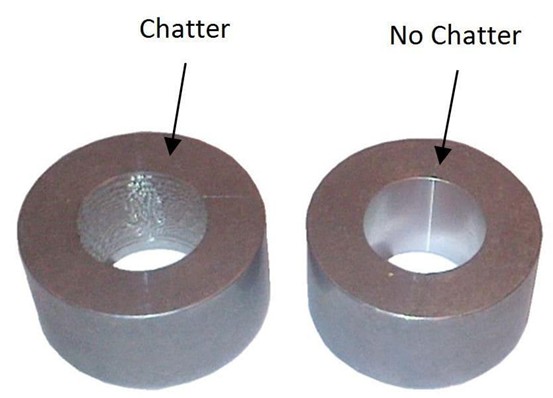

Dấu vết rung trên bề mặt chi tiết

Những dấu hiệu cho thấy quá trình gia công đang bị rung

Trong thực tế xưởng, rung thường bộc lộ khá rõ nếu quan sát đúng dấu hiệu. Những biểu hiện phổ biến nhất gồm có:

• bề mặt xuất hiện vân sóng hoặc nhấp nhô lặp lại
• tiếng cắt gằn, rít hoặc thay đổi bất thường
• kích thước lúc đúng, lúc lệch dù chương trình không đổi
• rung tăng rõ khi tăng chiều dài nhô dao hoặc phần chi tiết nhô ra
• tuổi thọ dao giảm nhanh và bề mặt gia công xấu đi

>> Đừng bỏ lỡ máy tiện ngang nhỏ gọn CNC SMEC NS 2000 dành cho các nhà xưởng có diện tích hạn chế

Không phải mọi rung động đều có cùng một nguyên nhân

Cùng một biểu hiện rung ngoài bề mặt nhưng nguyên nhân gốc có thể khác nhau. Có trường hợp rung đến từ dao nhô quá dài. Có trường hợp đến từ chi tiết thiếu đỡ, gá kẹp chưa chắc, trục tâm mòn hoặc nền máy không đủ ổn định. Cũng có trường hợp rung xuất hiện do thông số cắt đang rơi vào vùng không ổn định. Vì vậy, muốn giảm rung hiệu quả, trước hết phải xác định đúng bộ phận nào trong hệ thống gia công đang mất ổn định.

Những nguyên nhân chính làm chi tiết bị rung khi gia công

Độ cứng vững của hệ thống gia công chưa đủ

Nguyên nhân phổ biến nhất của rung là độ cứng vững của toàn bộ hệ thống chưa đủ để chống lại lực cắt. Trong gia công thực tế, hệ thống này không chỉ gồm máy, mà còn gồm dao, đồ gá và chính chi tiết đang gia công. Khi một trong các thành phần đó quá yếu, lực cắt sẽ làm phát sinh dao động, từ đó kéo theo sai số kích thước, sai lệch hình học và bề mặt gia công kém ổn định. Hiện tượng này đặc biệt dễ xuất hiện với chi tiết mỏng, chi tiết dài, chi tiết có phần nhô ra lớn hoặc các kết cấu ít cứng vững.

Trong thực tế xưởng, nhóm nguyên nhân này thường đi kèm với các tình huống như:

• chi tiết càng dài càng dễ rung
• chi tiết mỏng hoặc thành mỏng dễ mất ổn định
• tăng chiều sâu cắt là bề mặt xấu đi rõ
• cùng một dao nhưng đổi sang gá chắc hơn thì rung giảm đi đáng kể.

Dao cụ và chiều dài nhô dao chưa phù hợp

Dao cụ là nhóm nguyên nhân rất quan trọng vì nó ảnh hưởng trực tiếp đến độ cứng tại vùng cắt. Khi chiều dài nhô dao quá lớn, độ võng của dao tăng lên và khả năng chống rung giảm rõ rệt. Ngoài ra, dao mòn, cán dao không đủ cứng, hình học dao chưa phù hợp với vật liệu hoặc cách lắp dao thiếu ổn định cũng đều làm quá trình cắt dễ phát sinh rung hơn. Với gia công chi tiết chính xác, đây là nhóm nguyên nhân cần kiểm tra sớm vì chỉ cần thay đổi nhỏ ở chiều dài nhô dao cũng có thể làm trạng thái cắt thay đổi rõ rệt.

Những dấu hiệu thường gặp ở nhóm này là:

• dao nhô dài thì rung, rút ngắn dao thì đỡ rung hơn
• dao mới cắt ổn hơn dao đã mòn
• cùng một nguyên công nhưng đổi sang cán dao cứng hơn thì bề mặt đẹp hơn
• rung tăng nhanh khi gia công ở vùng xa thân dao.

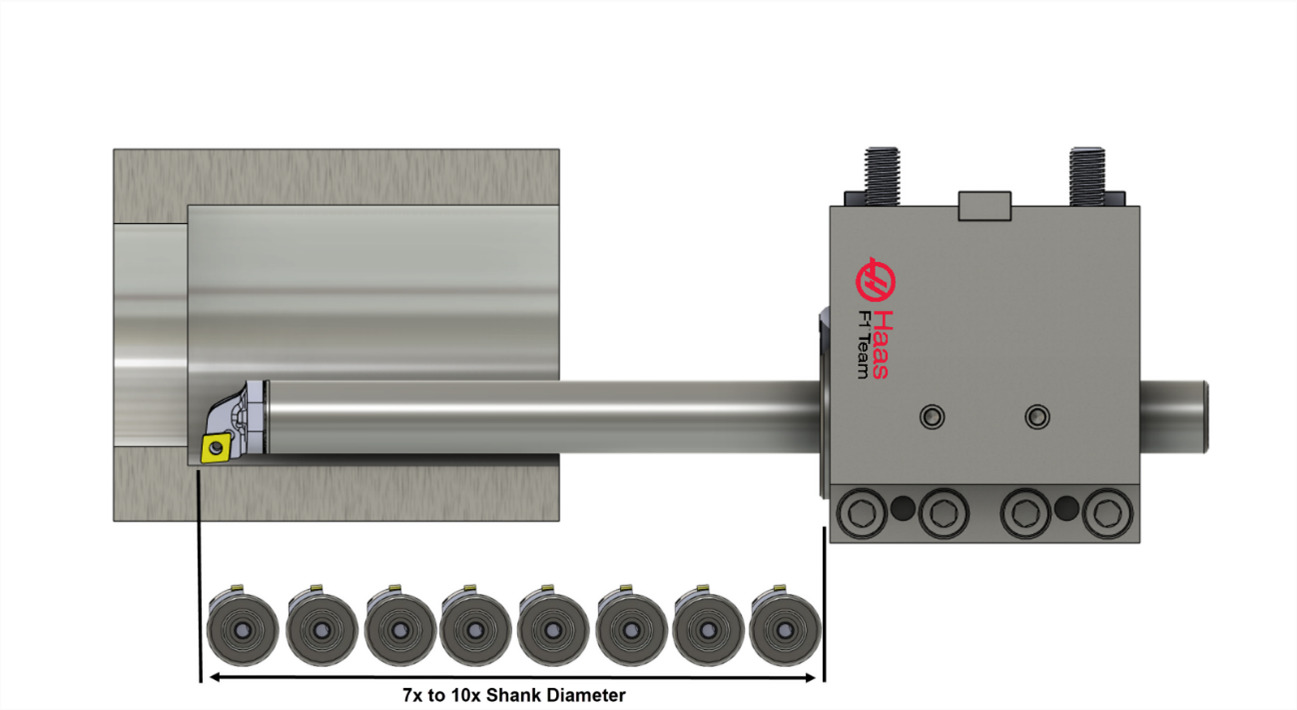

Dao nhô dài, đặc biệt ở nguyên công tiện lỗ/doa, làm giảm độ cứng vững vùng cắt.

Gá kẹp và cách đỡ chi tiết chưa ổn định

Ngay cả khi máy và dao vẫn tốt, chi tiết vẫn có thể rung nếu cách gá kẹp hoặc đỡ chi tiết chưa hợp lý. Khi lực kẹp không đều, điểm tỳ chưa chắc, phần nhô ra quá dài hoặc chi tiết không được đỡ đúng vị trí, độ ổn định của vùng cắt sẽ giảm mạnh. Điều này đặc biệt rõ trong tiện trục dài, gia công chi tiết mỏng hoặc các chi tiết có tỷ lệ chiều dài trên đường kính lớn. Khi đó, rung không chỉ làm bề mặt xấu đi mà còn dễ gây độ côn, lệch kích thước hoặc giảm độ thẳng của chi tiết.

Trong nhóm nguyên nhân này, các tình huống dễ gây rung nhất thường là:

• phần chi tiết nhô ra khỏi vị trí kẹp quá lớn
• chống tâm, giá đỡ hoặc điểm đỡ chưa phù hợp
• lực kẹp chưa đủ ổn định
• gá kẹp làm chi tiết bị biến dạng hoặc dịch chuyển trong lúc cắt.

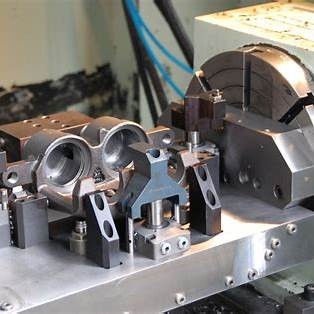

Đồ gá chuyên dụng giữ vững chi tiết khi gia công cơ khí

>> Máy phay giường CNC SMEC MCV 420UL phù hợp với các chi tiết lớn, nặng

Thông số cắt đang nằm trong vùng dễ phát sinh rung

Nhiều trường hợp chi tiết bị rung không phải vì máy hỏng hay dao kém, mà vì thông số cắt đang nằm trong vùng không ổn định. Tốc độ trục chính, chiều sâu cắt và lượng chạy dao đều ảnh hưởng trực tiếp đến trạng thái dao động của hệ thống. Nếu chọn thông số không phù hợp, đặc biệt khi kết hợp với chi tiết kém cứng vững hoặc dao nhô dài, rung có thể xuất hiện rất nhanh và phát triển thành tự rung. Đây là lý do vì sao trong gia công chính xác, giảm rung không thể chỉ dựa vào cảm tính mà cần xem lại đúng chế độ cắt đang sử dụng.

Một số biểu hiện điển hình của nhóm nguyên nhân này là:

• tăng tốc độ hoặc tăng chiều sâu cắt thì rung xuất hiện rõ hơn
• giảm tải cắt thì rung giảm
• cùng một setup nhưng đổi thông số cắt thì bề mặt thay đổi rõ rệt
• rung chỉ xuất hiện ở một số vùng tốc độ nhất định.

Trạng thái máy và cụm chuyển động không còn ổn định

Ngoài các nguyên nhân trực tiếp ở vùng cắt, bản thân máy cũng có thể là nguồn phát sinh rung nếu cụm trục chính, dẫn hướng, truyền động hoặc kết cấu nền không còn ổn định. Độ rơ cơ khí, sai lệch chuyển động, mất cân bằng cụm quay hoặc biến thiên nhiệt trong thời gian làm việc đều có thể làm tăng dao động khi gia công chi tiết chính xác. Trong những trường hợp này, việc chỉ thay dao hoặc chỉnh thông số thường không giải quyết được triệt để, vì nguyên nhân nằm ở chính trạng thái làm việc của máy.

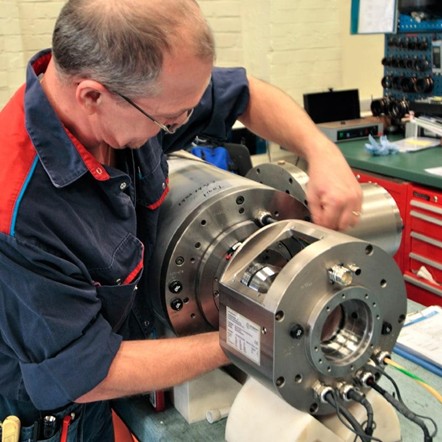

Cụm trục chính máy CNC và tình trạng làm việc ảnh hưởng đến độ ổn định gia công

>> Máy tiện ngang CNC SMEC SL 4500Y với trục chính vững chắc giảm thiểu tình trạng không ổn định

Cách giảm rung hiệu quả

Tăng độ cứng vững của toàn bộ hệ thống gia công

Giảm rung hiệu quả luôn bắt đầu từ việc tăng độ cứng vững của hệ thống máy, dao, đồ gá và chi tiết. Khi độ cứng động tại vùng tiếp xúc dao – chi tiết tăng lên, giới hạn ổn định của quá trình cắt cũng tăng theo, từ đó giúp giảm nguy cơ phát sinh rung và cho phép gia công ổn định hơn. Trong các hướng xử lý rung, tăng độ cứng vững của kết cấu máy, đồ gá và chi tiết luôn là một trong những giải pháp cơ bản nhất.

Với chi tiết dài, mảnh hoặc phần nhô ra lớn, cần ưu tiên rút ngắn phần làm việc tự do của chi tiết và bổ sung điểm đỡ khi cần. Nếu phần chi tiết vượt quá mức ổn định thông thường, nên dùng ụ động, giá đỡ hoặc thay đổi phương án gá để giữ vùng cắt ổn định hơn trong suốt quá trình gia công. Với tiện, khi phần chi tiết nhô ra quá dài, việc bổ sung ụ động hoặc giá đỡ thường tạo khác biệt rất rõ về mức độ rung và chất lượng bề mặt.

Rút ngắn chiều dài nhô dao và chọn dao phù hợp

Chiều dài nhô dao là một trong những yếu tố ảnh hưởng trực tiếp nhất đến rung. Dao càng nhô dài thì càng kém cứng và càng dễ mất ổn định. Ngay cả thay đổi nhỏ ở tỷ lệ chiều dài trên bề rộng của dao cũng có thể làm độ cứng thay đổi đáng kể. Vì vậy, khi xử lý rung, nên ưu tiên rút ngắn chiều dài nhô dao tối đa trong phạm vi cho phép và tăng mức độ đỡ cho dao nếu buộc phải làm việc ở vị trí khó.

Với dao tiện lỗ, vật liệu của cán dao cũng ảnh hưởng trực tiếp đến độ ổn định. Cán dao thép thường ổn định đến khoảng ba lần đường kính nhô ra, trong khi cán dao hợp kim cứng có thể ổn định ở mức khoảng năm lần đường kính. Nếu phải vượt các giới hạn này, cần giảm chiều sâu cắt, lượng chạy dao hoặc tốc độ quay để bù lại độ ổn định bị suy giảm. Trong các trường hợp nhô dao rất lớn, nên cân nhắc dùng cán dao giảm chấn chuyên dụng.

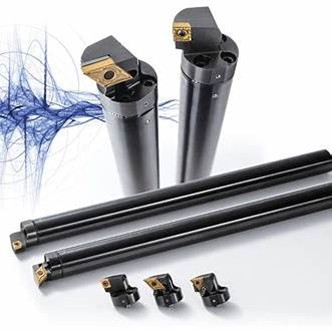

Dùng cán dao chống rung hoặc cán doa giảm chấn.

Cải thiện gá kẹp và đỡ chi tiết đúng cách

Nhiều trường hợp rung không nằm ở dao mà nằm ở cách đỡ chi tiết. Nếu chi tiết không được đỡ đúng, nó sẽ dao động trong lúc cắt và đưa rung vào toàn bộ quá trình gia công. Vì vậy, ngoài việc tăng độ chắc của mâm cặp hoặc đồ gá, cần kiểm tra lại cách bố trí điểm đỡ, vị trí kẹp và độ ổn định của các bộ phận hỗ trợ như ụ động hoặc tâm quay. Với chi tiết tiện dài, nếu đỡ không đủ hoặc tâm quay bị mòn, chi tiết sẽ dễ rung, sinh độ côn và làm xấu bề mặt.

Khi gia công chi tiết dài hoặc chi tiết chính xác có phần nhô ra lớn, nên ưu tiên:

• giảm chiều dài nhô ra khỏi vị trí kẹp
• bổ sung ụ động hoặc giá đỡ khi cần
• kiểm tra độ đảo và tình trạng ổ bi của tâm quay
• rà lại lực kẹp để tránh vừa thiếu chắc, vừa gây biến dạng chi tiết.

Đỡ trục dài bằng giá đỡ để hạn chế rung khi gia công.

>> Đừng bỏ lỡ máy phay CNC 5 trục SMEC MVF 5000 dành cho yêu cầu gia công với lượng đơn hàng lớn

Điều chỉnh thông số cắt để thoát vùng rung

Giảm rung không thể chỉ dựa vào thay dao hay đổi đồ gá. Trong nhiều trường hợp, cần điều chỉnh lại thông số cắt để đưa quá trình ra khỏi vùng mất ổn định. Các yếu tố như vận tốc cắt, bước tiến, chiều sâu cắt và độ cứng của dụng cụ đều ảnh hưởng trực tiếp đến chất lượng bề mặt và mức độ ổn định của quá trình gia công. Khi một trong các thông số này không phù hợp với độ cứng của hệ thống, rung sẽ dễ xuất hiện hơn.

Trong thực tế, nên điều chỉnh theo từng bước nhỏ và theo dõi phản ứng của quá trình cắt thay vì giảm đồng loạt mọi thông số. Với một số nguyên công, thay đổi tốc độ trục chính có thể làm quá trình thoát khỏi vùng rung; với tiện chi tiết dài, giảm chiều sâu cắt hoặc bước tiến cũng thường giúp tăng ổn định khi hệ thống đang yếu. Ở các máy có chức năng thay đổi tốc độ trục chính theo chu kỳ, có thể tận dụng để phá điều kiện hình thành tự rung.

Dùng thêm giải pháp giảm chấn khi cần thiết

Khi đã tối ưu dao, gá kẹp và thông số cắt nhưng rung vẫn còn, có thể cần đến các giải pháp giảm chấn. Những giải pháp này gồm bộ giảm chấn bị động, cán dao giảm chấn, hoặc các hệ thống giảm rung chủ động trên máy. Trong các nghiên cứu và ứng dụng thực tế, việc gắn thêm bộ giảm chấn vào cấu trúc máy hoặc dụng cụ có thể nâng đáng kể giới hạn chiều sâu cắt ổn định. Đây là nhóm giải pháp đặc biệt hữu ích với các nguyên công khó, chi tiết chính xác và hệ thống có chiều dài làm việc lớn.

Với phay, ngoài giảm chấn, còn có thể dùng dao có bước răng thay đổi hoặc góc xoắn thay đổi để làm giảm xu hướng tự rung. Với tiện lỗ sâu hoặc dao nhô dài, cán dao giảm chấn chuyên dụng thường là lựa chọn thực tế hơn so với việc chỉ tiếp tục giảm thông số cắt. Những giải pháp này không phải lúc nào cũng cần dùng ngay từ đầu, nhưng rất đáng cân nhắc khi chi tiết có yêu cầu chính xác cao và các cách xử lý thông thường không còn đủ hiệu quả.

Ưu tiên đúng thứ tự để xử lý rung nhanh hơn

Để giảm rung hiệu quả và tránh chỉnh theo cảm tính, nên xử lý theo thứ tự từ cơ khí đến công nghệ. Trước hết cần kiểm tra độ cứng vững của hệ thống, chiều dài nhô dao, cách đỡ chi tiết và tình trạng gá kẹp. Sau đó mới điều chỉnh thông số cắt. Nếu rung vẫn còn, mới tính đến các giải pháp giảm chấn hoặc cấu hình hỗ trợ nâng cao. Cách tiếp cận này giúp xưởng xử lý đúng nguyên nhân chính thay vì chỉ làm rung giảm tạm thời trong một vài chu kỳ đầu.

Những sai lầm thường gặp khi xử lý rung

Chỉ giảm tốc độ hoặc giảm lượng cắt theo cảm tính

Đây là sai lầm rất hay gặp. Khi thấy chi tiết bắt đầu rung, nhiều người giảm ngay tốc độ trục chính hoặc giảm tải cắt để máy chạy êm hơn. Cách này đôi khi giúp rung giảm tạm thời, nhưng không xử lý đúng gốc nguyên nhân nếu vấn đề nằm ở độ cứng vững, dao nhô dài, gá kẹp hoặc trạng thái máy. Trong nhiều trường hợp, rung là dấu hiệu hệ thống đang làm việc trong vùng mất ổn định, nên chỉnh thông số theo cảm tính dễ làm mất thời gian mà hiệu quả không bền.

Giữ dao nhô quá dài để tiện thao tác

Chiều dài nhô dao quá lớn làm độ cứng tại vùng cắt giảm nhanh và là nguyên nhân rất phổ biến của rung. Đây là lỗi hay gặp vì người vận hành thường giữ dao dài hơn cần thiết để tránh va chạm hoặc để thao tác thuận hơn. Với tiện lỗ, doa hoặc gia công vùng sâu, sai lầm này càng dễ làm bề mặt xấu, kích thước thiếu ổn định và dao mòn nhanh hơn.

Những biểu hiện thường đi kèm gồm có:

• đổi sang dao ngắn hơn thì rung giảm rõ
• cùng một nguyên công nhưng dao ở vị trí xa thân hơn thì rung tăng
• dao mới ổn hơn, dao mòn rung mạnh hơn
• bề mặt xấu đi rất nhanh khi tăng phần nhô ra của dao

>> Xem ngay máy tiện đứng CNC SMEC SLV 8500 series được nhiều doanh nghiệp cơ khí lựa chọn

Chỉ siết chặt hơn mà không xem lại cách gá kẹp

Khi gặp rung, nhiều người tăng lực kẹp ngay lập tức. Cách làm này không phải lúc nào cũng đúng. Nếu vị trí kẹp chưa hợp lý, điểm đỡ chưa đủ hoặc chi tiết vốn mỏng và dễ biến dạng, tăng lực kẹp có thể làm chi tiết biến dạng ngay từ lúc gá mà vẫn không hết rung. Với chi tiết dài, chi tiết mảnh hoặc chi tiết chính xác, cần xem lại toàn bộ cách đỡ, cách kẹp và phần nhô ra tự do của chi tiết, không nên chỉ tăng lực kẹp đơn thuần.

Chỉ tập trung vào dao và thông số cắt mà bỏ qua trạng thái máy

Nhiều trường hợp đã thay dao, đổi thông số nhiều lần nhưng rung vẫn lặp lại vì nguyên nhân nằm ở chính máy. Những vấn đề như độ rơ cơ khí, cụm trục chính không ổn định, mất cân bằng, dẫn hướng mòn hoặc nền máy kém vững đều có thể làm rung tăng rõ. Nếu hiện tượng rung lặp lại theo cùng một kiểu dù đã đổi dao và chỉnh chế độ cắt, cần kiểm tra lại tình trạng cơ khí của máy thay vì tiếp tục chỉnh theo kinh nghiệm.

Cố giữ chế độ cắt cao khi hệ thống chưa đủ cứng

Muốn tăng năng suất là điều dễ hiểu, nhưng nếu hệ thống máy, dao, đồ gá và chi tiết chưa đủ cứng mà vẫn cố giữ chiều sâu cắt lớn hoặc lượng chạy dao cao, rung sẽ rất dễ xuất hiện. Khi đó, không chỉ bề mặt bị ảnh hưởng mà dao cũng mòn nhanh hơn, tải động tăng lên và độ ổn định của cả quá trình giảm xuống. Sai lầm ở đây là áp mức tải cắt vượt quá khả năng ổn định thực tế của hệ thống.

Thay đổi quá nhiều yếu tố cùng lúc

Đây là lỗi xử lý rất hay gặp ngoài xưởng. Vừa đổi dao, vừa giảm tốc độ, vừa đổi lượng chạy dao, vừa chỉnh gá kẹp trong cùng một lần can thiệp sẽ làm khó xác định yếu tố nào thực sự có tác dụng. Với hiện tượng rung, cách làm hiệu quả hơn là chỉnh theo từng nhóm giải pháp và quan sát phản ứng của quá trình cắt sau mỗi thay đổi. Làm như vậy sẽ dễ xác định rung đến từ dao, từ gá kẹp, từ thông số cắt hay từ máy.

Chỉ nhìn sản phẩm cuối cùng mà không theo dõi dấu hiệu rung trong lúc cắt

Rung thường để lộ dấu hiệu sớm ngay trong quá trình gia công, không phải đợi đến lúc đo xong chi tiết mới thấy. Nếu chỉ kiểm tra sản phẩm cuối cùng mà không chú ý tiếng cắt, trạng thái phoi, dấu hiệu dao động hoặc sự thay đổi của bề mặt trong lúc cắt, xưởng sẽ phản ứng chậm hơn và dễ để sai lệch kéo dài qua nhiều chi tiết. Với gia công chi tiết chính xác, phát hiện sớm luôn có giá trị hơn xử lý muộn

Giảm rung là điều kiện quan trọng để nâng cao chất lượng gia công

Rung trong gia công chi tiết chính xác không phải là một lỗi nhỏ có thể bỏ qua, mà là yếu tố ảnh hưởng trực tiếp đến kích thước, hình học, độ nhẵn bề mặt, độ ổn định giữa các lần chạy và tuổi thọ dụng cụ cắt. Muốn giảm rung hiệu quả, cần nhìn đúng bản chất của hiện tượng này và xử lý theo từng nhóm giải pháp cụ thể, từ tăng độ cứng vững của hệ thống, rút ngắn chiều dài nhô dao, cải thiện gá kẹp và đỡ chi tiết, đến điều chỉnh lại thông số cắt và kiểm tra trạng thái làm việc của máy.
