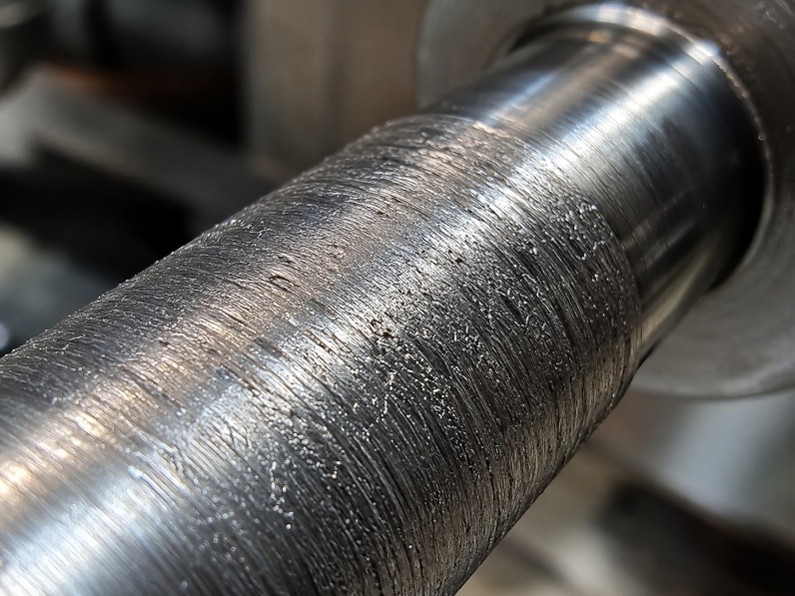

Độ nhám bề mặt là gì?

Khái niệm độ nhám bề mặt

Độ nhám bề mặt là mức độ nhấp nhô rất nhỏ còn lại trên bề mặt chi tiết sau quá trình gia công. Dù bề mặt nhìn bằng mắt thường có thể khá phẳng hoặc khá bóng, thực tế vẫn có các đỉnh nhô, rãnh lõm, vết dao, vết mài hoặc vết xước nhỏ do dao cụ, vật liệu, chế độ cắt và độ ổn định của máy tạo ra.

Trong cơ khí, độ nhám bề mặt là chỉ tiêu quan trọng để đánh giá chất lượng bề mặt sau gia công. Chi tiết không chỉ cần đúng kích thước, dung sai và độ chính xác gia công, mà còn cần đạt yêu cầu nhám nếu bản vẽ có quy định. Độ nhám thường được ghi bằng các thông số như Ra, Rz, Rq, Rt hoặc RSm, trong đó Ra và Rz là hai thông số thường gặp nhất.

Nhiều người tìm Ra là gì trong cơ khí vì Ra xuất hiện rất phổ biến trên bản vẽ. Có thể hiểu đơn giản, Ra là thông số thể hiện mức nhám trung bình của bề mặt. Khi giá trị Ra càng nhỏ, bề mặt thường càng mịn, nhưng không có nghĩa là mọi chi tiết đều cần Ra thật nhỏ. Mỗi bề mặt cần mức nhám phù hợp với chức năng làm việc, phương pháp gia công và chi phí sản xuất.

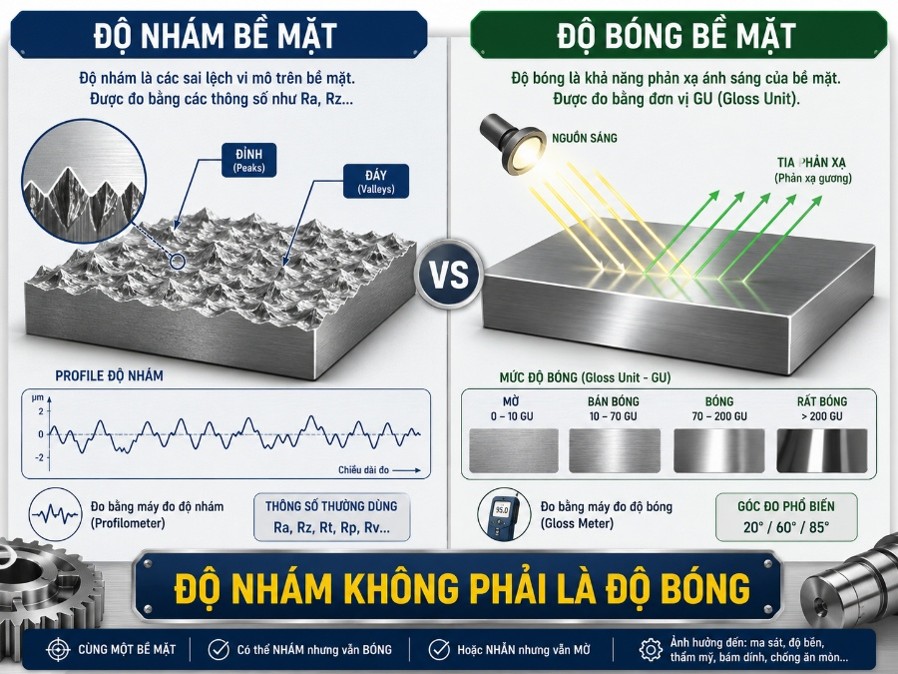

Độ nhám khác gì độ bóng bề mặt?

Trong xưởng cơ khí, nhiều người quen gọi bề mặt mịn, sáng là độ bóng bề mặt. Tuy nhiên, cách gọi này chủ yếu dựa trên cảm quan, còn độ nhám bề mặt là chỉ tiêu kỹ thuật có thể đo và ghi bằng thông số cụ thể. Một bề mặt nhìn bóng chưa chắc đã đạt yêu cầu nhám nếu vẫn có vết dao, vết rung hoặc nhấp nhô không phù hợp.

Vì vậy, khi đọc bản vẽ, không nên chỉ dựa vào cảm giác bề mặt bóng hay mờ. Cần đọc đúng ký hiệu độ nhám bề mặt, ký hiệu nhám bề mặt hoặc cách gọi quen thuộc là ký hiệu độ bóng bề mặt để biết bề mặt đó cần đạt Ra, Rz hay cấp độ nhám nào. Đây là cơ sở để chọn đúng phương pháp tiện, phay, doa, mài hoặc gia công tinh.

So sánh độ nhám bề mặt và độ bóng bề mặt

>> Máy tiện CNC ngang SMEC SL 3500Y series thích hợp các xưởng làm trục/ống dài, bạc lớn, bích và các chi tiết truyền động cần chạy ổn định theo ca

Độ nhám khác gì độ sóng và sai lệch hình dạng?

Độ nhám, độ sóng và sai lệch hình dạng đều liên quan đến chất lượng bề mặt, nhưng không giống nhau. Độ nhám là các nhấp nhô nhỏ, bước ngắn, thường do quá trình cắt gọt hoặc hoàn thiện bề mặt tạo ra. Độ sóng là dạng nhấp nhô lớn hơn, thường liên quan đến rung động, độ cứng vững của máy, dao, đồ gá hoặc điều kiện cắt không ổn định.

Sai lệch hình dạng là nhóm lỗi lớn hơn, chẳng hạn như mặt không phẳng, lỗ bị côn, trục không tròn hoặc các bề mặt không song song, không vuông góc như yêu cầu. Vì vậy, khi kiểm tra chất lượng chi tiết, xưởng cần phân biệt rõ đâu là lỗi độ nhám bề mặt, đâu là độ sóng và đâu là sai lệch hình học để chọn đúng phương pháp đo, phương pháp gia công và hướng xử lý.

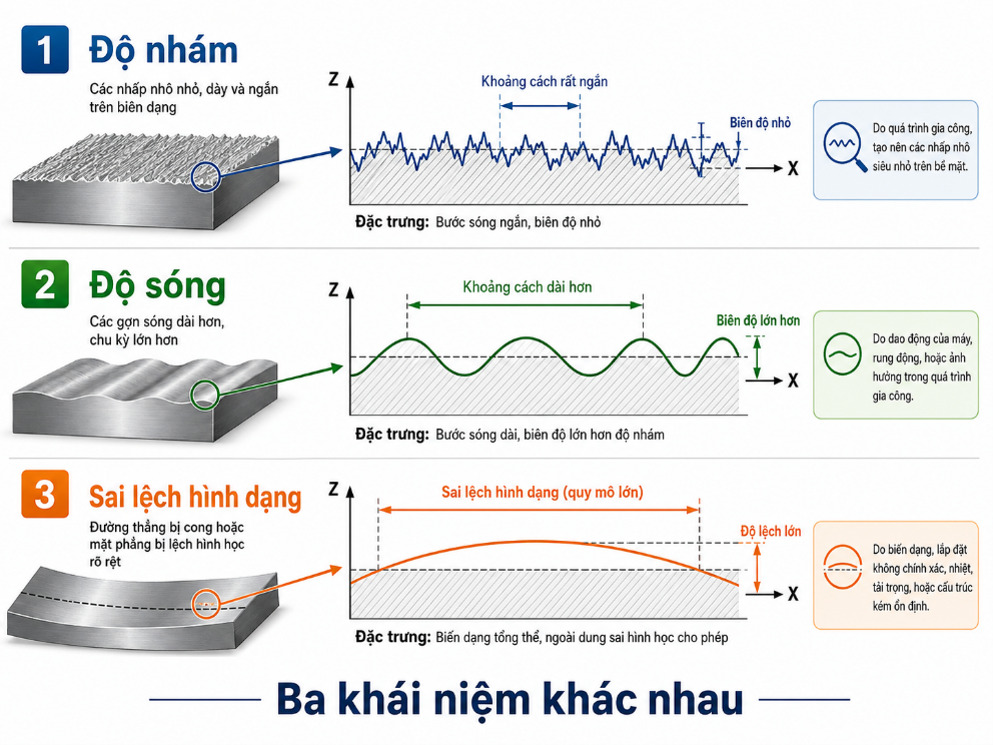

So sánh độ nhám, độ song và sai lệch hình dạng

Vì sao độ nhám bề mặt quan trọng trong cơ khí?

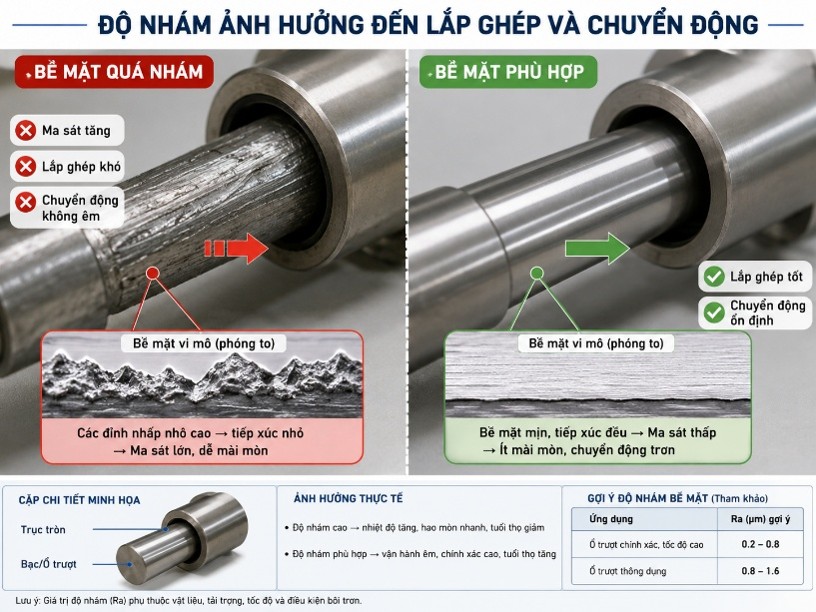

Ảnh hưởng đến lắp ghép và chuyển động

Độ nhám bề mặt ảnh hưởng trực tiếp đến khả năng lắp ghép, ma sát và chuyển động của chi tiết cơ khí. Với các bề mặt như trục, bạc, rãnh trượt, sống trượt, lỗ lắp ghép hoặc mặt dẫn hướng, nếu bề mặt quá nhám, chi tiết có thể nhanh mòn, phát nhiệt, chuyển động không êm hoặc khó duy trì độ chính xác gia công.

Không phải bề mặt nào cũng cần càng mịn càng tốt. Mỗi vị trí trên chi tiết cần một cấp độ nhám bề mặt phù hợp với chức năng làm việc. Vì vậy, khi đọc ký hiệu độ nhám bề mặt trên bản vẽ, xưởng cần xác định đúng bề mặt nào cần gia công tinh, bề mặt nào chỉ cần đạt mức nhám thông dụng để tối ưu thời gian và chi phí.

Độ nhám ảnh hưởng đến lắp ghép và chuyển động

Ảnh hưởng đến độ kín và khả năng làm việc của chi tiết

Với các chi tiết cần làm kín như mặt bích, mặt ghép, mặt lắp gioăng, cụm thủy lực hoặc khí nén, độ nhám bề mặt có vai trò rất quan trọng. Nếu bề mặt quá thô, các rãnh nhỏ và đỉnh nhấp nhô có thể tạo đường thoát cho dầu, khí hoặc chất lỏng, làm giảm khả năng làm kín của cụm chi tiết.

Khi bản vẽ quy định tiêu chuẩn độ nhám bề mặt cho mặt làm kín, xưởng không nên chỉ kiểm tra kích thước hoặc độ phẳng. Cần đọc đúng ký hiệu độ nhám, đơn vị đo độ nhám bề mặt và giá trị Ra, Rz nếu có để chọn phương pháp tiện tinh, phay tinh, doa, mài hoặc xử lý hoàn thiện phù hợp.

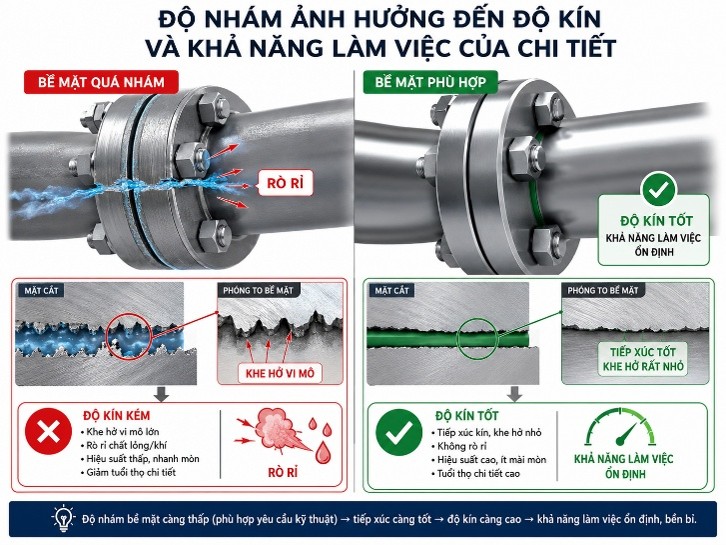

Độ nhám ảnh hưởng đến độ kín và khả năng làm việc của chi tiết

>> Máy tiện CNC ngang SMEC SL-4500X series phù hợp để tối ưu năng suất cho nhóm sản phẩm như trục, ống, bạc dài, chi tiết thủy lực – khí nén

Ảnh hưởng đến tuổi thọ chi tiết và chất lượng sản phẩm

Độ nhám bề mặt không phù hợp có thể làm giảm tuổi thọ chi tiết. Tăng độ nhám là gì? Có thể hiểu đơn giản là bề mặt trở nên thô hơn, nhiều vết dao, rãnh sâu hoặc nhấp nhô lớn hơn. Khi làm việc, các đỉnh nhấp nhô này dễ bị mài mòn, tạo mạt và làm thay đổi điều kiện tiếp xúc giữa các chi tiết.

Kiểm soát đúng tiêu chuẩn độ nhám giúp xưởng giảm lỗi lắp ráp, giảm gia công lại và hạn chế khiếu nại chất lượng. Với các chi tiết yêu cầu bề mặt làm việc ổn định, nên đối chiếu bảng tra độ nhám bề mặt hoặc bảng tra độ nhám theo yêu cầu bản vẽ để chọn đúng phương pháp gia công và phương pháp đo độ nhám bề mặt.

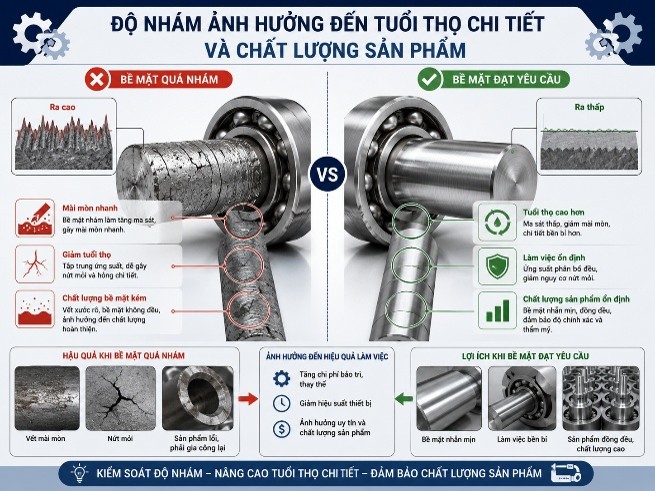

Độ nhám ảnh hưởng đến tuổi thọ chi tiết và chất lượng sản phẩm

 Các thông số độ nhám bề mặt thường gặp

Trong bản vẽ cơ khí, độ nhám bề mặt thường được ghi bằng các thông số kỹ thuật cụ thể, phổ biến nhất là Ra và Rz. Khi đọc tiêu chuẩn độ nhám bề mặt, bảng tra độ nhám bề mặt hoặc bảng tra độ nhám, xưởng cần hiểu mỗi thông số phản ánh một đặc điểm khác nhau của bề mặt sau gia công.

Đơn vị đo độ nhám thường dùng là micromet, ký hiệu µm. Đây cũng là đơn vị đo độ nhám bề mặt thường gặp khi đọc bản vẽ, kiểm tra chi tiết hoặc đối chiếu cấp độ nhám theo yêu cầu kỹ thuật.

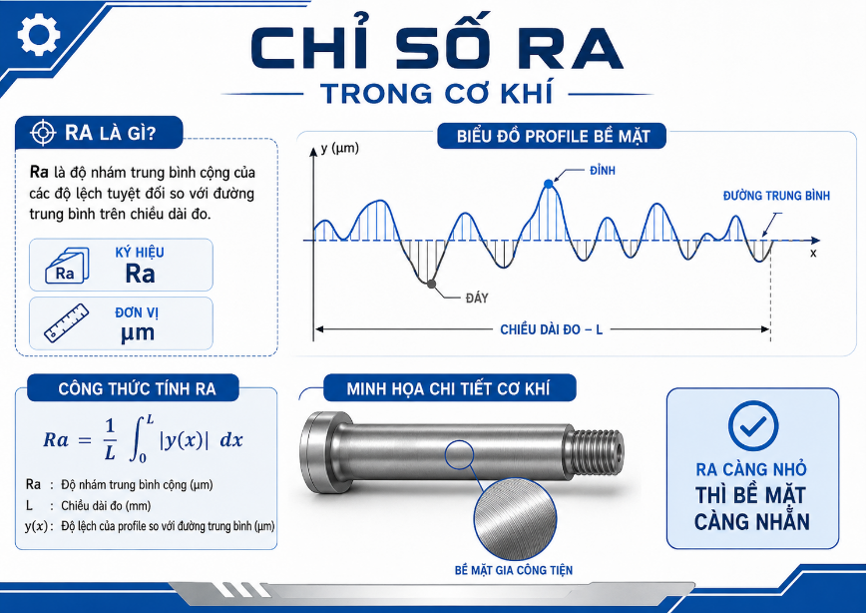

Ra là gì trong cơ khí?

Ra là gì trong cơ khí là câu hỏi rất thường gặp khi đọc bản vẽ có ký hiệu nhám. Ra là độ nhám trung bình số học của biên dạng bề mặt, dùng để biểu thị mức nhám trung bình trong chiều dài đánh giá. Đây là thông số phổ biến vì dễ ghi, dễ so sánh và phù hợp với nhiều yêu cầu kiểm tra bề mặt thông dụng.

Khi bản vẽ ghi Ra 3.2 µm, Ra 1.6 µm hoặc Ra 0.8 µm, giá trị Ra càng nhỏ thì bề mặt thường càng mịn. Tuy nhiên, không phải chi tiết nào cũng cần Ra thật nhỏ. Mỗi bề mặt cần một cấp độ nhám bề mặt phù hợp với chức năng làm việc, độ chính xác gia công, phương pháp gia công và chi phí sản xuất.

Chỉ số Ra trong cơ khí

>> Máy phay đứng CNC SMEC HYST 6700 mang kết cấu dẫn hướng kết hợp với trục X/Y dùng dẫn hướng tuyến tính kiểu ray trượt giúp chuyển động nhanh và ổn định để giảm thời gian chạy không cắt

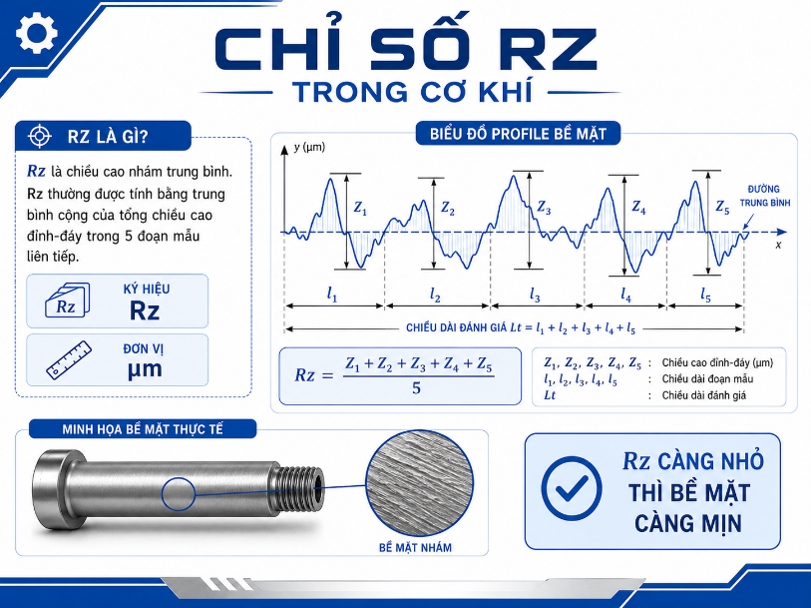

Rz là gì?

Rz là thông số phản ánh chiều cao nhấp nhô của bề mặt theo các đỉnh cao và đáy thấp trong phạm vi đánh giá. So với Ra, Rz thể hiện rõ hơn các vết xước sâu, rãnh lõm, đỉnh nhô bất thường hoặc vết dao rõ trên bề mặt gia công.

Với các bề mặt làm kín, bề mặt tiếp xúc hoặc chi tiết yêu cầu chất lượng bề mặt chặt, Rz có thể được quy định để kiểm soát tốt hơn chiều cao nhấp nhô. Nếu bản vẽ yêu cầu Rz, xưởng cần đo và kiểm tra theo đúng thông số này, không tự thay bằng Ra nếu không có chỉ dẫn kỹ thuật rõ ràng.

Chỉ số Rz trong cơ khí

Ra và Rz khác nhau như thế nào?

Ra và Rz đều dùng để đánh giá độ nhám bề mặt, nhưng không phản ánh cùng một đặc điểm. Ra cho biết mức nhám trung bình, còn Rz cho biết rõ hơn chiều cao nhấp nhô giữa các đỉnh và đáy của biên dạng bề mặt.

Không nên quy đổi Ra sang Rz bằng một công thức cố định cho mọi trường hợp. Quan hệ giữa Ra và Rz phụ thuộc vào phương pháp tiện, phay, doa, mài, vật liệu, dao cụ, chế độ cắt, độ rung của máy và phương pháp đo độ nhám bề mặt. Khi bản vẽ ghi Ra thì kiểm tra theo Ra, ghi Rz thì kiểm tra theo Rz, ghi cả hai thì cần đáp ứng cả hai yêu cầu.

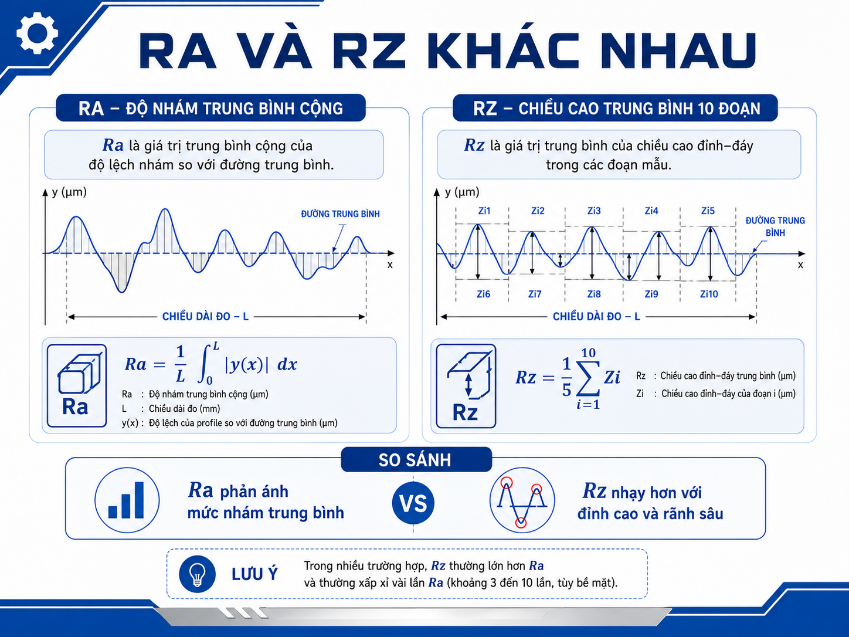

Ra và Rz khác nhau

>> Máy phay giường CNC SMEC MCV 510XL là trung tâm gia công đứng cỡ lớn phù hợp cho xưởng gia công cơ khí vừa và lớn cần vừa chạy năng suất, vừa giữ độ ổn định kích thước khi gia công liên tục

Một số thông số độ nhám khác có thể gặp

Ngoài Ra và Rz, một số bản vẽ hoặc hồ sơ kỹ thuật có thể dùng thêm Rq, Rt, Rp, Rv hoặc RSm. Rq nhạy hơn với sai lệch lớn trên biên dạng, Rt thể hiện chiều cao tổng của biên dạng nhám, Rp là chiều cao đỉnh lớn nhất, Rv là chiều sâu đáy lớn nhất, còn RSm liên quan đến khoảng cách trung bình giữa các nhấp nhô.

Trong gia công thông dụng, xưởng thường gặp Ra và Rz nhiều nhất. Tuy nhiên, nếu bản vẽ hoặc tiêu chuẩn độ nhám có ghi thêm các thông số khác, cần đọc đúng ý nghĩa trước khi chọn phương pháp gia công, đo độ nhám bề mặt và nghiệm thu chi tiết.

Ký hiệu độ nhám bề mặt trên bản vẽ cơ khí

Ký hiệu độ nhám dùng để làm gì?

Ký hiệu độ nhám bề mặt trên bản vẽ cơ khí dùng để quy định yêu cầu hoàn thiện bề mặt của chi tiết sau gia công. Khi bản vẽ có ký hiệu độ nhám, xưởng cần hiểu đây là yêu cầu kỹ thuật bắt buộc đối với bề mặt được chỉ định, tương tự như kích thước, dung sai hoặc vật liệu.

Trong thực tế, nhiều người cũng gọi là ký hiệu nhám bề mặt hoặc ký hiệu độ bóng bề mặt. Tuy nhiên, khi đọc bản vẽ kỹ thuật, nên hiểu đúng đây là ký hiệu quy định độ nhám bề mặt, thường đi kèm thông số như Ra, Rz và đơn vị đo độ nhám bề mặt là µm.

Nếu chỉ đọc kích thước mà bỏ qua ký hiệu độ nhám bề mặt trên bản vẽ, chi tiết có thể đúng kích thước nhưng vẫn không đạt yêu cầu lắp ghép, làm kín, chuyển động hoặc nghiệm thu chất lượng.

Các dạng ký hiệu độ nhám thường gặp

Trên bản vẽ cơ khí, độ nhám bề mặt ký hiệu thường bắt đầu bằng ký hiệu bề mặt cơ bản. Ký hiệu này cho biết bề mặt có yêu cầu về kết cấu bề mặt, nhưng nếu đứng một mình thì chưa đủ để xác định giá trị nhám cụ thể.

Một số dạng ký hiệu độ nhám thường gặp gồm:

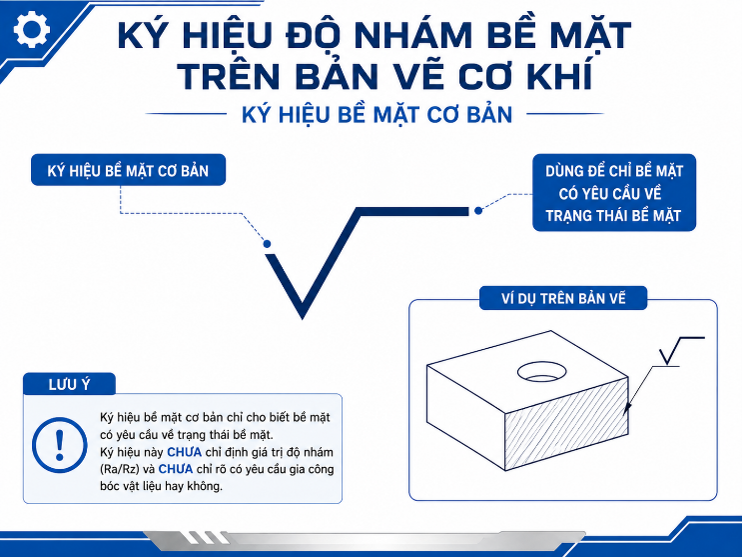

• Ký hiệu bề mặt cơ bản: cho biết bề mặt có yêu cầu kiểm soát nhám.

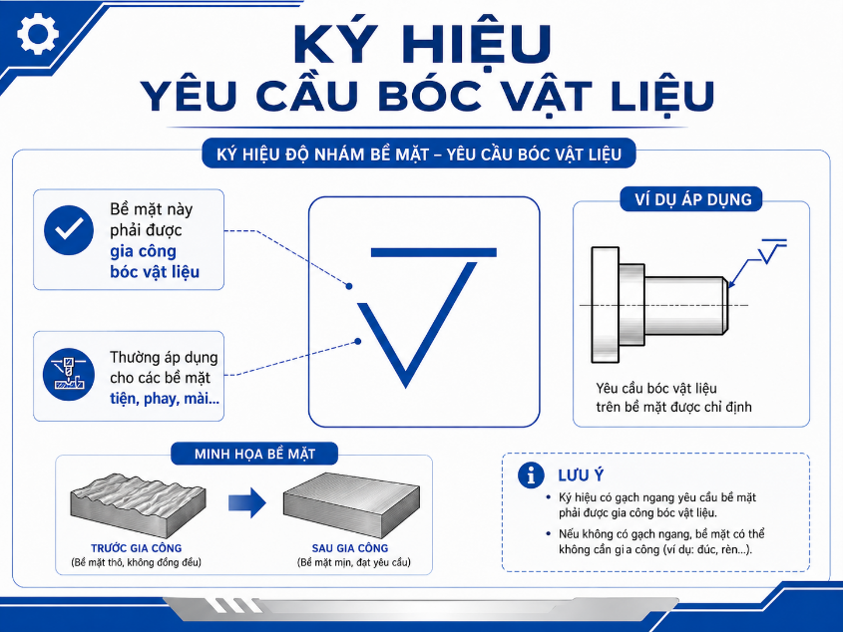

• Ký hiệu yêu cầu bóc vật liệu: dùng khi bề mặt cần tiện, phay, doa, mài hoặc gia công tinh để đạt yêu cầu.

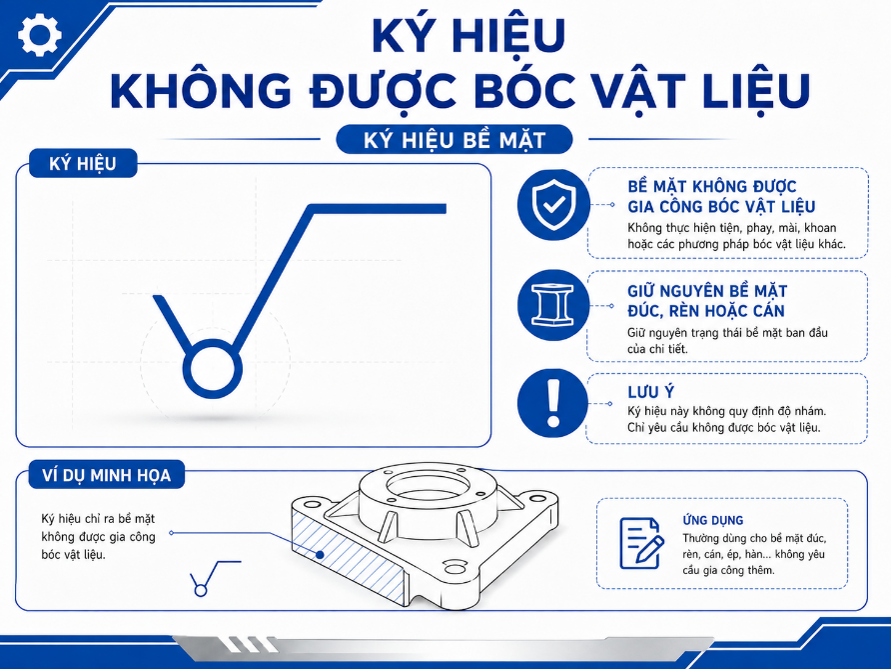

• Ký hiệu không được bóc vật liệu: dùng khi bề mặt cần giữ nguyên trạng thái phôi, lớp phủ hoặc lớp xử lý trước đó.

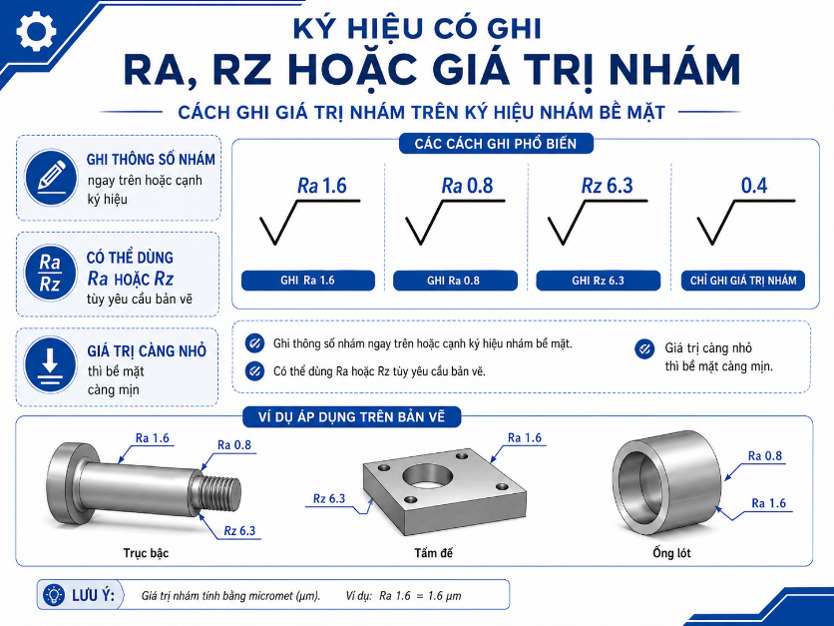

• Ký hiệu có ghi Ra, Rz hoặc giá trị nhám: cho biết cấp độ nhám bề mặt cần đạt sau gia công.

Ví dụ, nếu bản vẽ ghi Ra 3.2 µm, Ra 1.6 µm hoặc Rz 6.3 µm, xưởng cần đọc đúng giá trị, thông số và đơn vị đo độ nhám. Khi cần chọn mức nhám phù hợp, có thể đối chiếu tiêu chuẩn độ nhám, tiêu chuẩn độ nhám bề mặt, bảng tra độ nhám hoặc bảng tra độ nhám bề mặt theo yêu cầu kỹ thuật của bản vẽ.

>> Máy phay điện cực Graphite YJSMT SPE-7 được sử dụng để gia công điện cực graphite phục vụ EDM theo hướng ổn định, lặp lại và kiểm soát chất lượng, phù hợp cả mô hình xưởng vừa cần tối ưu nhân lực lẫn xưởng lớn cần chạy liên tục theo ca để đáp ứng tiến độ.

Vị trí ghi ký hiệu độ nhám trên bản vẽ

Ký hiệu độ nhám bề mặt có thể được đặt trực tiếp trên bề mặt cần kiểm soát, trên đường dóng, đường dẫn hoặc trong phần ghi chú chung của bản vẽ. Nếu ký hiệu đặt tại một mặt cụ thể, yêu cầu nhám thường chỉ áp dụng cho bề mặt đó.

Trong nhiều bản vẽ, yêu cầu nhám chung có thể được ghi ở khung tên hoặc phần ghi chú kỹ thuật. Yêu cầu này thường áp dụng cho các bề mặt không có chỉ định riêng. Nếu một số bề mặt có ký hiệu độ nhám bề mặt trên bản vẽ riêng, cần ưu tiên đọc theo yêu cầu riêng tại từng vị trí.

Đọc đúng vị trí ký hiệu nhám bề mặt giúp xưởng tránh hai lỗi phổ biến: gia công quá kỹ ở bề mặt không cần thiết hoặc gia công chưa đủ ở bề mặt quan trọng. Với các mặt lắp ghép, mặt trượt, mặt làm kín, lỗ định vị hoặc mặt chuẩn, cần kiểm soát đúng cấp độ nhám để đảm bảo độ chính xác gia công và chất lượng làm việc của chi tiết.

Cách đọc ký hiệu độ nhám trên bản vẽ cơ khí

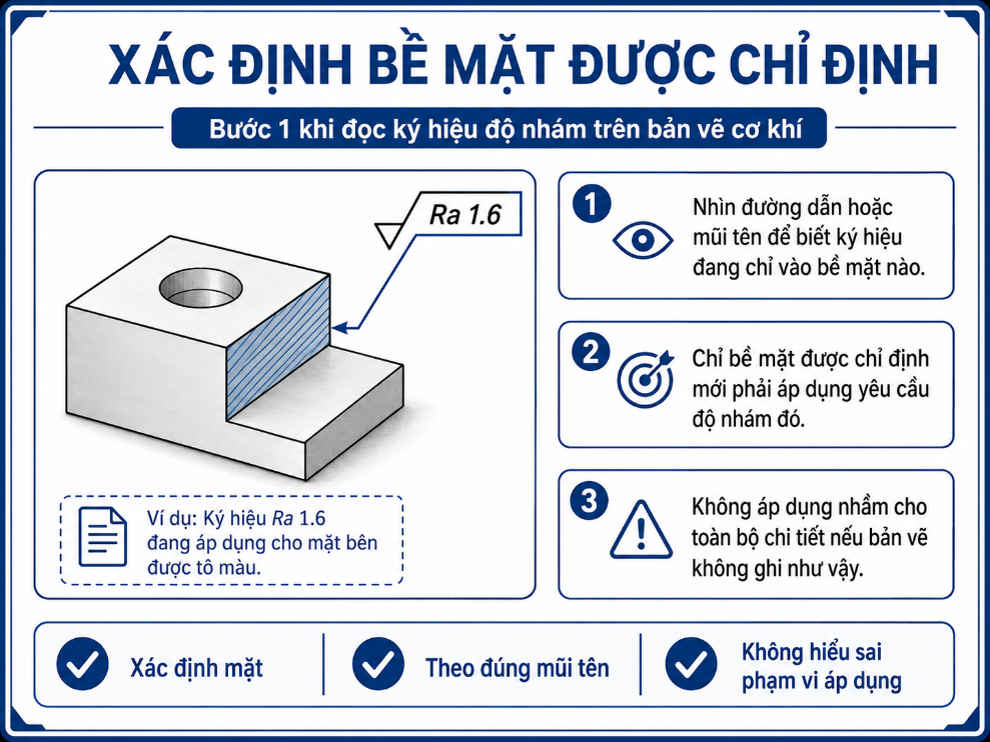

Bước 1: Xác định bề mặt được chỉ định

Khi đọc ký hiệu độ nhám bề mặt trên bản vẽ, trước tiên cần xác định ký hiệu đang áp dụng cho bề mặt nào của chi tiết. Ký hiệu có thể đặt trực tiếp trên bề mặt, trên đường dóng, đường dẫn hoặc trong phần ghi chú chung của bản vẽ.

Nếu bản vẽ có yêu cầu nhám chung và yêu cầu riêng tại một số vị trí, cần ưu tiên đọc yêu cầu riêng trước. Các mặt lắp ghép, mặt trượt, mặt làm kín, lỗ định vị hoặc mặt chuẩn thường có cấp độ nhám bề mặt chặt hơn so với các bề mặt phụ.

>> Máy taro đứng SMEC SM 400DH là trung tâm taro đứng 2 đầu trục chính dành cho các xưởng gia công có nhiều bước khoan, taro, vát mép,...

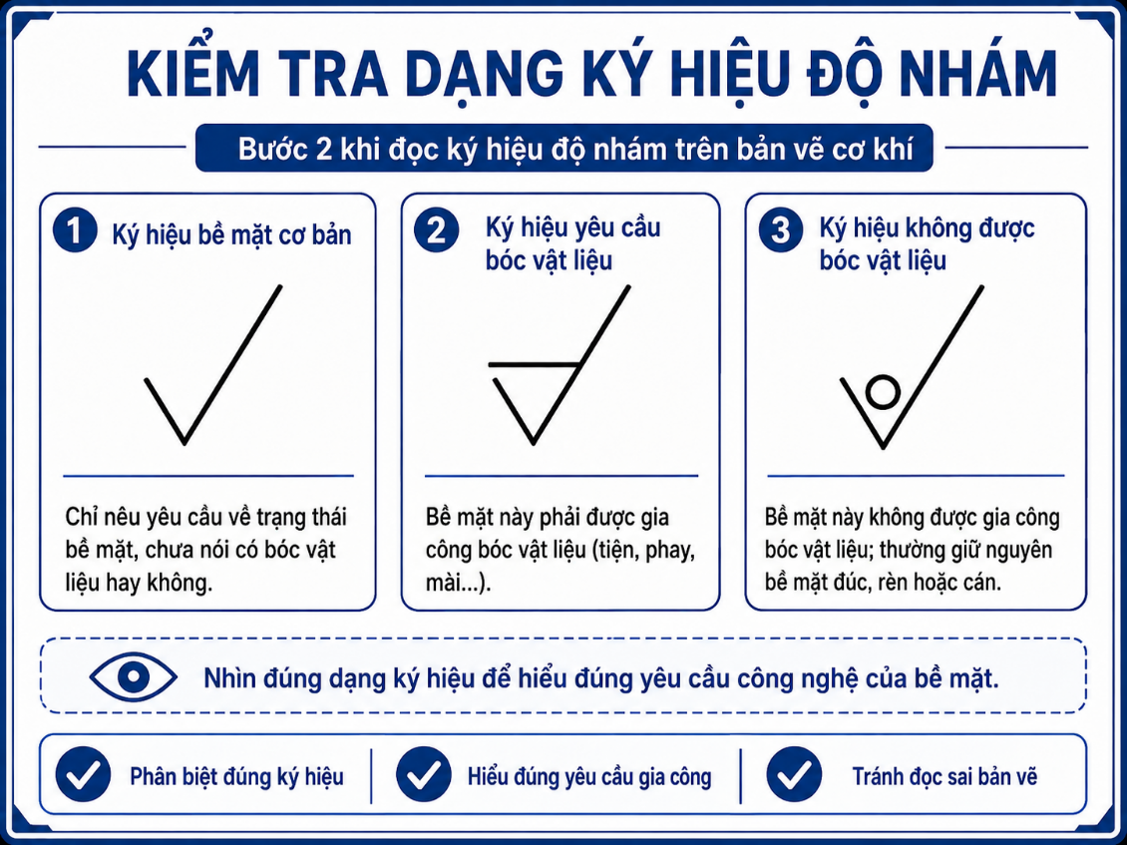

Bước 2: Kiểm tra dạng ký hiệu độ nhám

Sau khi xác định đúng bề mặt, cần xem dạng ký hiệu độ nhám đang thể hiện yêu cầu gì. Một số dạng ký hiệu nhám bề mặt thường gặp gồm ký hiệu bề mặt cơ bản, ký hiệu yêu cầu bóc vật liệu và ký hiệu không được bóc vật liệu.

Trong thực tế, nhiều người vẫn gọi nhầm là ký hiệu độ bóng bề mặt, nhưng khi đọc bản vẽ cơ khí nên hiểu đây là ký hiệu độ nhám bề mặt. Nếu ký hiệu yêu cầu bóc vật liệu, bề mặt cần được tiện, phay, doa, mài hoặc gia công tinh. Nếu ký hiệu không được bóc vật liệu, xưởng không nên tự ý gia công thêm.

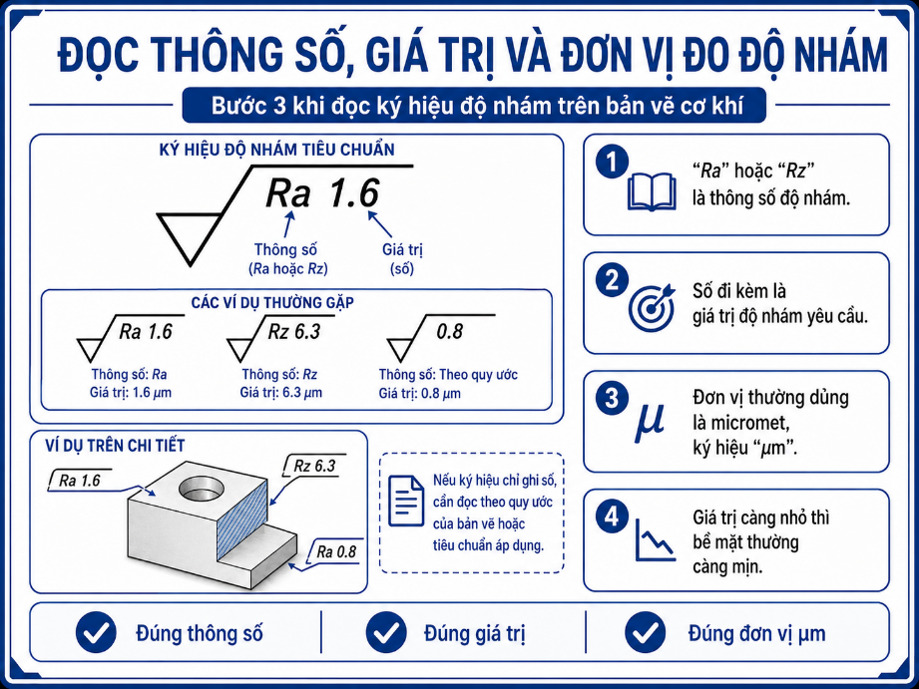

Bước 3: Đọc thông số, giá trị và đơn vị đo độ nhám

Tiếp theo, cần đọc thông số đi kèm như Ra, Rz hoặc các thông số khác. Nếu người vận hành chưa rõ Ra là gì trong cơ khí, có thể hiểu Ra là thông số thể hiện mức nhám trung bình của bề mặt. Rz lại phản ánh rõ hơn chiều cao nhấp nhô giữa đỉnh và đáy của biên dạng bề mặt.

Giá trị nhám thường dùng đơn vị đo độ nhám là micromet, ký hiệu µm. Đây cũng là đơn vị đo độ nhám bề mặt phổ biến khi ghi Ra 3.2 µm, Ra 1.6 µm, Ra 0.8 µm hoặc Rz theo một giá trị cụ thể. Không nên tự đổi Ra sang Rz nếu bản vẽ hoặc tiêu chuẩn độ nhám bề mặt không cho phép.

>> Máy mài phẳng tự động 3 trục thủy lực DAE SAN DGS-1050A là lựa chọn dành cho các xưởng cơ khí quy mô lớn, chuyên gia công chi tiết phẳng khổ lớn và chạy hàng theo lô với yêu cầu bề mặt đồng đều giữa nhiều mẻ

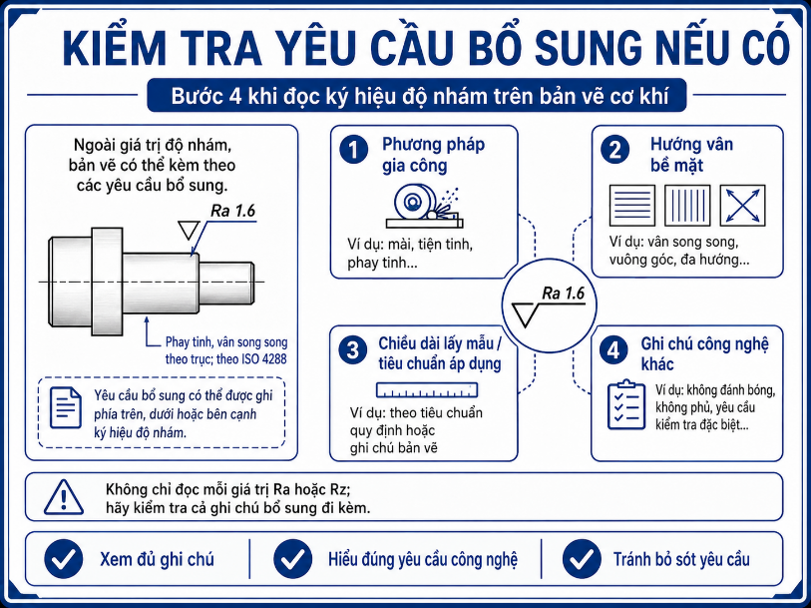

Bước 4: Kiểm tra yêu cầu bổ sung nếu có

Ngoài giá trị Ra hoặc Rz, độ nhám bề mặt ký hiệu trên bản vẽ có thể đi kèm yêu cầu về phương pháp gia công, hướng vết gia công, lượng dư, chiều dài đánh giá hoặc yêu cầu áp dụng cho nhiều bề mặt. Những thông tin này ảnh hưởng trực tiếp đến cách gá đặt, chọn dao, lập đường chạy dao và kiểm tra sau gia công.

Khi bản vẽ ghi phương pháp gia công cụ thể như phay tinh, tiện tinh, doa hoặc mài, xưởng cần cân nhắc kỹ trước khi thay đổi phương pháp. Việc đổi phương pháp gia công có thể ảnh hưởng đến độ nhám bề mặt, độ phẳng, độ tròn, khả năng làm kín và độ chính xác gia công của chi tiết.

Bước 5: Liên hệ yêu cầu nhám với gia công và kiểm tra

Sau khi đọc đầy đủ ký hiệu độ nhám bề mặt, thông số, giá trị và yêu cầu bổ sung, xưởng cần chọn phương pháp gia công phù hợp. Với bề mặt không yêu cầu cao, có thể chọn phương án gia công nhanh hơn. Với bề mặt lắp ghép, mặt trượt, mặt làm kín hoặc bề mặt yêu cầu chính xác, có thể cần phay tinh, tiện tinh, doa, mài hoặc xử lý hoàn thiện thêm.

Khi cần kiểm tra, nên đối chiếu tiêu chuẩn độ nhám, bảng tra độ nhám, bảng tra độ nhám bề mặt và yêu cầu trên bản vẽ để chọn đúng phương pháp đo độ nhám bề mặt. Việc đo độ nhám bề mặt đúng thông số giúp xưởng tránh kết luận sai, nhất là khi chi tiết đạt kích thước nhưng chưaưởng tránh kết luận sai, nhất là khi chi tiết đạt kích thước nhưng chưa chắc đã đạt yêu cầu bề mặt.

Hiểu đúng độ nhám bề mặt để gia công đạt yêu cầu

Độ nhám bề mặt là một chỉ tiêu quan trọng trong bản vẽ và gia công cơ khí, ảnh hưởng trực tiếp đến khả năng lắp ghép, ma sát, độ kín, tuổi thọ và chất lượng làm việc của chi tiết. Khi đọc bản vẽ, xưởng không nên chỉ quan tâm đến kích thước và dung sai, mà cần hiểu đúng yêu cầu độ nhám, các thông số như Ra, Rz, vị trí ký hiệu trên bản vẽ và phương pháp gia công phù hợp để đạt bề mặt yêu cầu.

Để kiểm soát độ nhám ổn định, xưởng cần đồng bộ nhiều yếu tố như độ cứng vững của máy, tình trạng dao cụ, chế độ cắt, đồ gá, vật liệu phôi và quy trình kiểm tra sau gia công. Công ty Cổ phần Thương mại và Công nghệ Á Châu chuyên cung cấp các dòng máy công cụ và thiết bị cơ khí chuyên dụng chất lượng cao từ nhiều thương hiệu khác nhau. Liên hệ Á Châu để được tư vấn lựa chọn máy phù hợp với yêu cầu gia công, độ chính xác và chất lượng bề mặt cần đạt.
