Tăng độ nhám là gì? Các phương pháp làm nhám bề mặt

Tăng độ nhám là gì? (H1)

Tăng độ nhám là quá trình tạo thêm các nhấp nhô tế vi trên bề mặt để giá trị thông số nhám được lựa chọn tăng từ trạng thái ban đầu đến mức yêu cầu. Việc làm nhám bề mặt thường được thực hiện nhằm tăng khả năng bám dính của sơn, lớp phủ hoặc keo, đồng thời tạo ma sát và khả năng giữ dầu cho một số chi tiết cơ khí. Tuy nhiên, độ nhám càng lớn không đồng nghĩa bề mặt càng tốt. Làm nhám quá mức có thể ảnh hưởng đến kích thước, khả năng làm kín, độ bền mỏi và chất lượng lớp phủ.

Độ nhám bề mặt là gì? (H2)

Độ nhám bề mặt là mức độ nhấp nhô tế vi còn lại trên bề mặt sau quá trình gia công hoặc xử lý. Khi tìm hiểu độ nhám là gì hoặc nhám bề mặt là gì, cần xác định rõ thông số đánh giá, điều kiện đo và chiều đo. Ra và Rz là hai thông số phổ biến nhưng phản ánh những đặc trưng khác nhau nên không thể thay thế hoặc quy đổi trực tiếp cho nhau. Độ nhám bề mặt gia công phụ thuộc vào vật liệu, phương pháp gia công, dụng cụ, chế độ cắt và điều kiện xử lý bề mặt.

Phân biệt độ nhám bề mặt và độ bóng bề mặt (H2)

Độ nhám bề mặt là đặc tính kỹ thuật có thể đo và biểu thị bằng thông số cụ thể, thường sử dụng đơn vị micromet. Độ bóng bề mặt chủ yếu mô tả khả năng phản xạ ánh sáng hoặc cảm nhận bề mặt nhẵn, bóng. Thông thường, độ nhám giảm thì bề mặt có xu hướng nhẵn và bóng hơn, nhưng hai đại lượng không có quan hệ quy đổi cố định. Vì vậy, khi làm nhám bề mặt phải kiểm tra bằng thông số độ nhám yêu cầu, không đánh giá kết quả chỉ dựa vào quan sát độ bóng bề mặt.

Khi nào cần làm nhám bề mặt? (H1)

Làm nhám bề mặt chỉ cần thiết khi trạng thái bề mặt hiện tại không đáp ứng yêu cầu kỹ thuật hoặc chức năng sử dụng của chi tiết. Trước khi tăng độ nhám, cần xác định vật liệu, thông số độ nhám bề mặt cần đạt và công đoạn xử lý tiếp theo để tránh làm bề mặt thô quá mức.

Khi bề mặt chưa đạt độ nhám theo yêu cầu kỹ thuật (H2)

Cần làm nhám khi bản vẽ, quy trình công nghệ hoặc yêu cầu nghiệm thu quy định một khoảng độ nhám nhất định nhưng độ nhám bề mặt gia công hiện tại thấp hơn giới hạn cần thiết. Việc đánh giá phải dựa trên thông số cụ thể như Ra hoặc Rz, không xác định cấp độ nhám bề mặt chỉ bằng quan sát hay cảm nhận. Nếu bản vẽ chỉ quy định giới hạn độ nhám lớn nhất, không được tự ý tăng độ nhám.

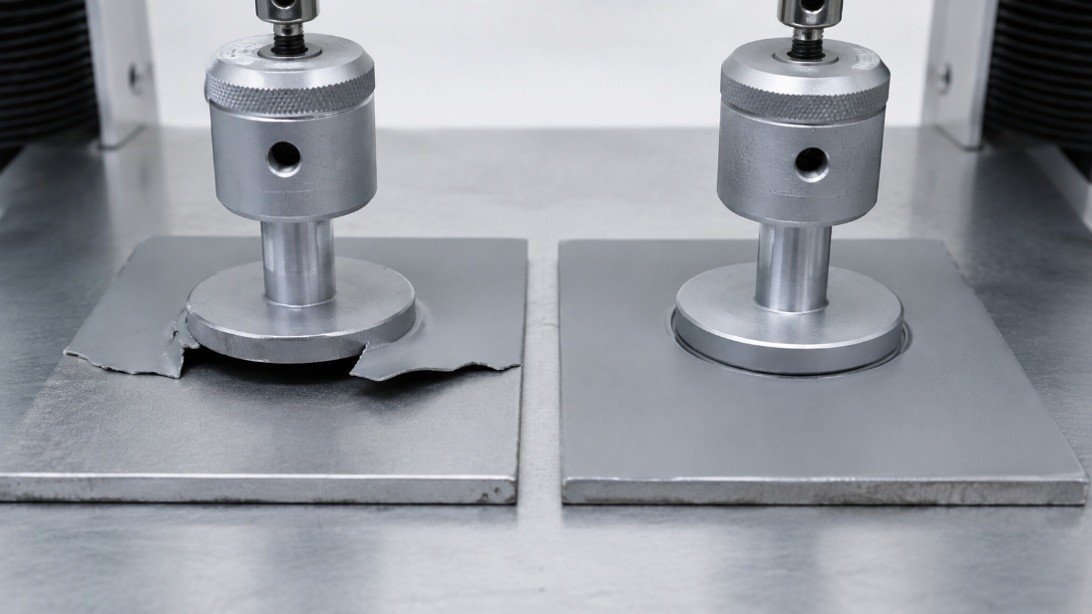

Khi cần tăng khả năng bám dính của sơn, lớp phủ hoặc keo (H2)

Một số quy trình sơn, phun phủ nhiệt và dán kết cấu yêu cầu nhám bề mặt phù hợp để tăng diện tích tiếp xúc và khả năng liên kết cơ học. Tuy nhiên, làm nhám bề mặt quá mức có thể khiến các đỉnh nhám không được lớp phủ che kín, làm giảm khả năng bảo vệ. Độ nhám cần được lựa chọn theo vật liệu nền, chiều dày lớp phủ và yêu cầu của quy trình.

Khi cần điều chỉnh ma sát hoặc khả năng giữ dầu bôi trơn(H2)

Trong một số cụm chi tiết, độ nhám bề mặt gia công được kiểm soát nhằm tạo ma sát hoặc duy trì lượng dầu cần thiết trên bề mặt tiếp xúc. Trường hợp này, làm nhám bề mặt phải dựa trên chức năng thực tế vì độ nhám quá lớn có thể làm tăng mài mòn, nhiệt và tổn thất ma sát. Những bề mặt làm kín hoặc chuyển động chính xác thường không phù hợp với việc tăng độ nhám tùy ý.

Khi cần chuẩn bị bề mặt cho công đoạn xử lý tiếp theo (H2)

Làm nhám bề mặt có thể được thực hiện trước khi sửa chữa, phục hồi, phủ lại hoặc liên kết với vật liệu khác. Bề mặt phải được loại bỏ dầu mỡ, bụi, lớp ôxit và hạt mài còn sót trước khi chuyển sang công đoạn tiếp theo. Sau xử lý, cần đo độ nhám bề mặt để xác nhận kết quả phù hợp với tiêu chuẩn độ nhám bề mặt đã lựa chọn.

Các phương pháp làm nhám bề mặt phổ biến (H1)

Làm nhám bề mặt có thể được thực hiện bằng tác động cơ học, phun hạt mài, hóa học hoặc tia laser. Mỗi phương pháp tạo ra hình thái nhám bề mặt khác nhau, vì vậy cần lựa chọn theo vật liệu, hình dạng chi tiết, độ nhám yêu cầu và công đoạn sử dụng tiếp theo.

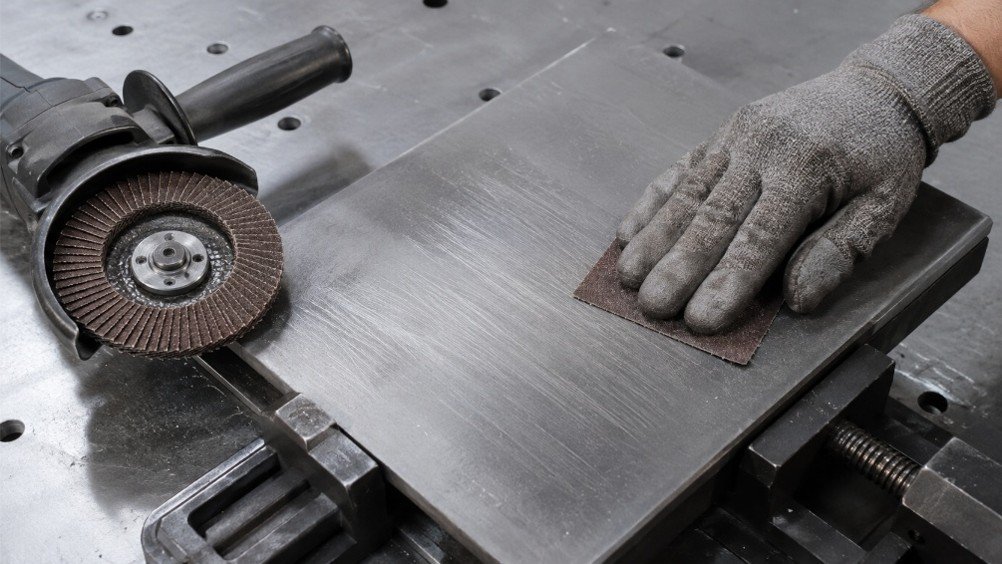

Làm nhám bằng giấy nhám và dụng cụ mài hạt thô (H2)

Giấy nhám, đai nhám hoặc dụng cụ mang hạt mài tạo các vết xước nhỏ bằng quá trình cắt và cào xước bề mặt. Phương pháp này phù hợp với chi tiết nhỏ, bề mặt dễ tiếp cận và sản lượng thấp. Độ nhám bề mặt phụ thuộc vào cỡ hạt, lực ép, hướng chà và số lượt xử lý. Làm thủ công có chi phí thấp nhưng độ đồng đều và khả năng lặp lại không cao.

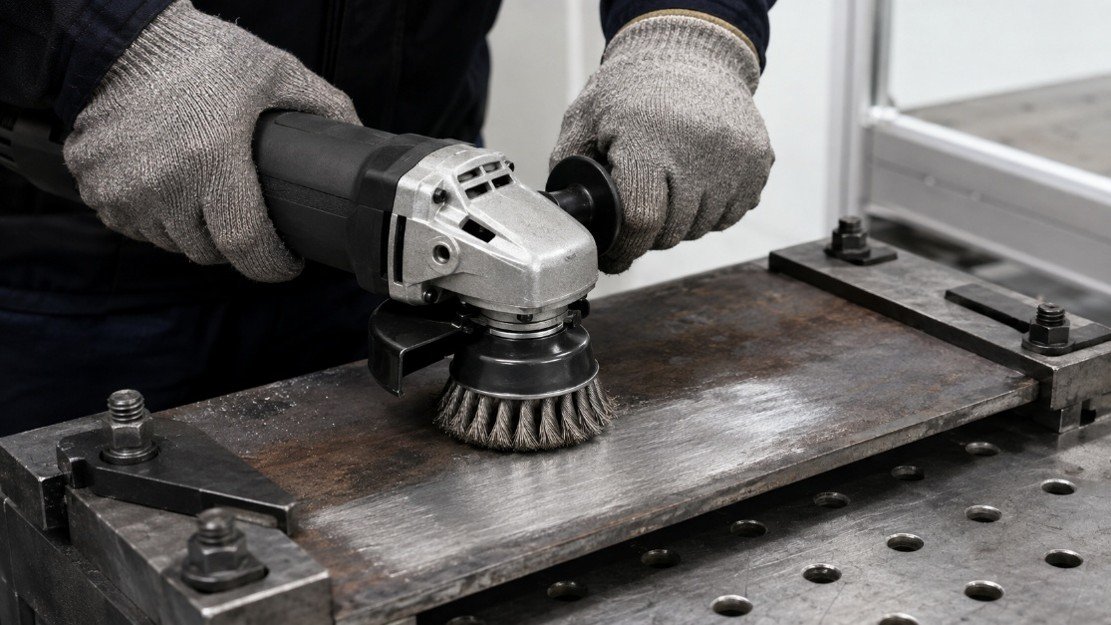

Làm nhám bằng bàn chải cơ khí (H2)

Bàn chải sợi thép hoặc vật liệu phù hợp có thể loại bỏ lớp ôxit, gỉ mỏng và tạo các vết xước định hướng. Đây là cách làm nhám bề mặt đơn giản nhưng khó kiểm soát chính xác giá trị Ra hoặc Rz. Vật liệu bàn chải phải tương thích với chi tiết để tránh nhiễm bẩn bề mặt, đặc biệt khi xử lý thép không gỉ và kim loại màu.

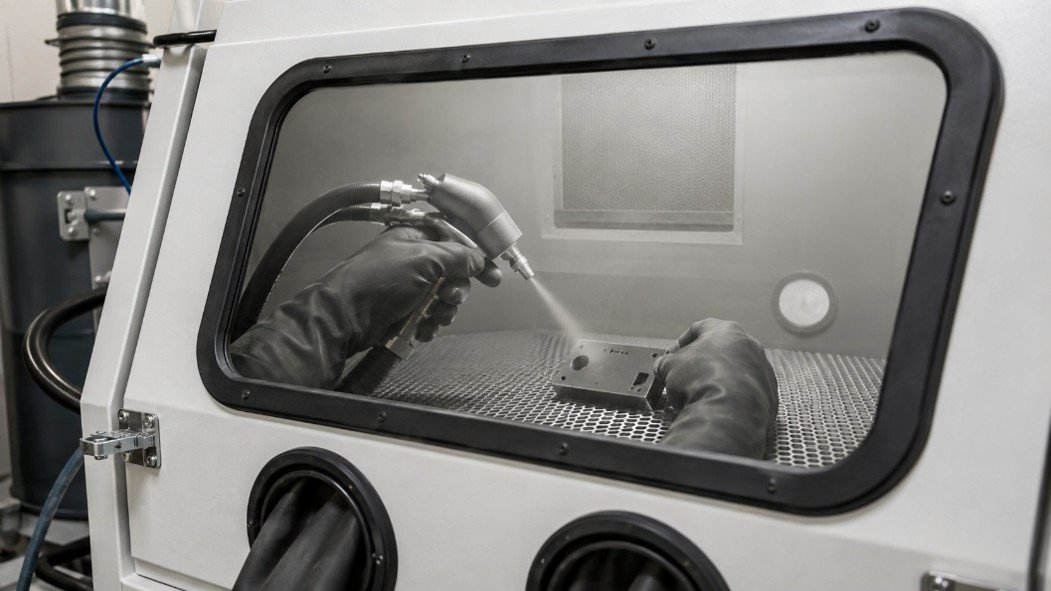

Làm nhám bằng phương pháp phun hạt mài (H2)

Phun hạt mài sử dụng dòng khí nén hoặc bánh phun để gia tốc hạt mài va đập vào bề mặt, tạo các hốc nhỏ và biên dạng nhám tương đối đồng đều. Độ nhám phụ thuộc vào kích thước, hình dạng và độ cứng của hạt, đồng thời chịu ảnh hưởng của áp suất, góc phun, khoảng cách và thời gian xử lý. Sau khi làm nhám bề mặt phải loại bỏ bụi và hạt mài còn bám hoặc găm trên chi tiết.

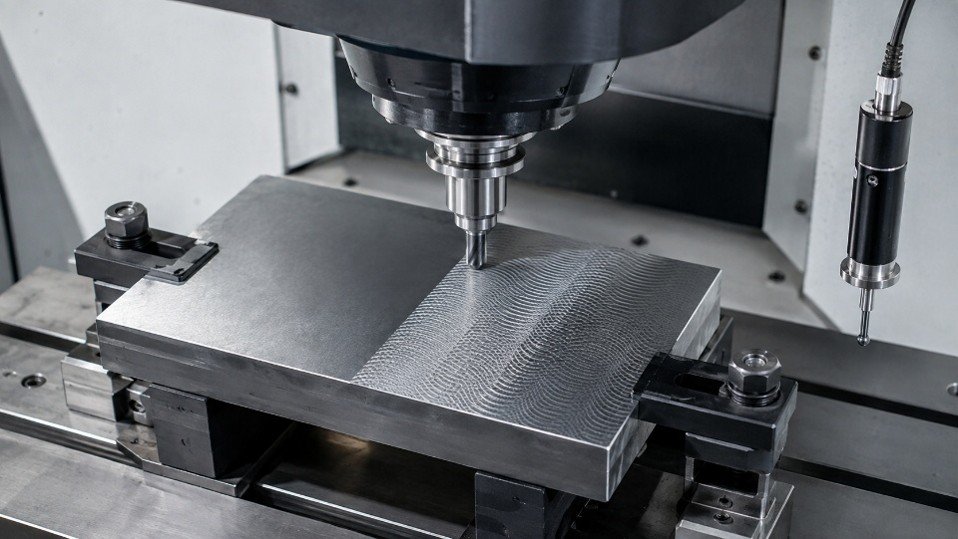

Làm nhám bằng gia công cơ học có kiểm soát (H2)

Tiện, phay hoặc khía nhám có thể tạo vết gia công với hình dạng và khoảng cách xác định. Độ nhám bề mặt gia công chịu ảnh hưởng của lượng chạy dao, hình học dụng cụ, tốc độ cắt, độ cứng vững và rung động của hệ thống. Phương pháp này thích hợp khi cần tạo bề mặt có quy luật, nhưng không được đánh đồng vân khía kích thước lớn với thông số nhám bề mặt Ra hoặc Rz.

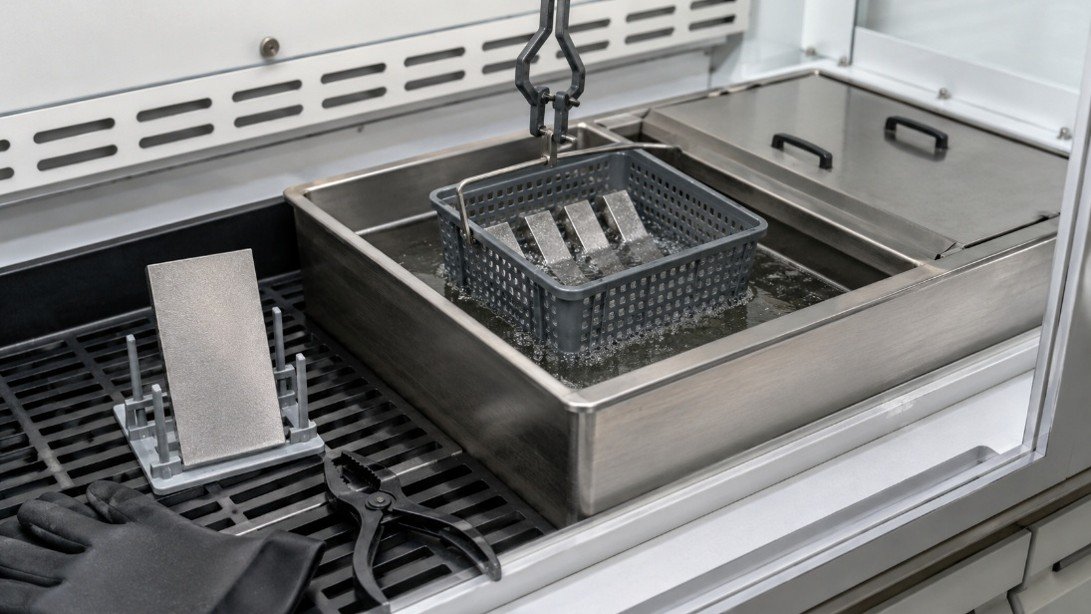

Làm nhám bằng phương pháp ăn mòn hóa học (H2)

Ăn mòn hóa học sử dụng dung dịch phù hợp để hòa tan có kiểm soát một phần vật liệu, từ đó thay đổi hình thái bề mặt. Kết quả phụ thuộc vào vật liệu, thành phần dung dịch, nồng độ, nhiệt độ và thời gian xử lý. Phương pháp này có thể làm tăng hoặc giảm độ nhám tùy chế độ công nghệ, vì vậy phải thử nghiệm trước và trung hòa, làm sạch chi tiết sau xử lý.

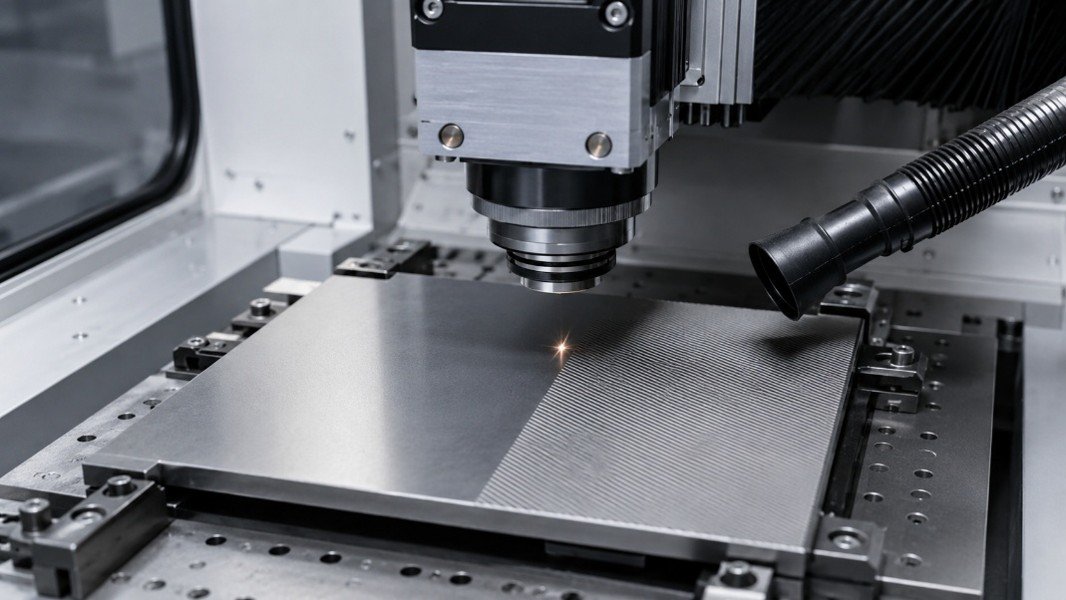

Tạo nhám bề mặt bằng tia laser (H2)

Tia laser có thể tạo các rãnh, hốc hoặc cấu trúc tế vi theo vị trí xác định mà không cần sử dụng hạt mài. Phương pháp làm nhám bề mặt này có độ chính xác và khả năng lặp lại cao, phù hợp với những vùng nhỏ hoặc bề mặt cần cấu trúc có kiểm soát. Độ nhám đạt được phụ thuộc vào năng lượng, thời gian phát xung, tốc độ quét, khoảng cách đường quét và mức độ chồng lấn. Chế độ không phù hợp có thể gây nóng chảy cục bộ hoặc hình thành vùng chịu ảnh hưởng nhiệt.

Sau khi áp dụng bất kỳ phương pháp nào, cần đo độ nhám bề mặt và đối chiếu với yêu cầu kỹ thuật. Không nên đánh giá kết quả làm nhám bề mặt chỉ bằng mắt hoặc cảm giác tay.

Cách lựa chọn phương pháp làm nhám bề mặt phù hợp (H1)

Lựa chọn phương pháp làm nhám bề mặt phải dựa trên vật liệu, độ nhám cần đạt, hình dạng chi tiết và điều kiện sản xuất. Không nên chọn chỉ theo độ bóng bề mặt quan sát được vì mỗi phương pháp tạo ra biên dạng nhám và mức độ loại bỏ vật liệu khác nhau.

Căn cứ vào vật liệu và trạng thái bề mặt ban đầu (H2)

Thép cacbon có thể xử lý bằng giấy nhám, bàn chải hoặc phun hạt mài. Thép không gỉ và kim loại màu cần sử dụng dụng cụ, hạt mài phù hợp để tránh nhiễm sắt hoặc tạp chất. Với chi tiết mỏng, mềm hoặc dễ biến dạng, phải hạn chế lực ép và năng lượng va đập. Dầu mỡ, gỉ, lớp ôxit và lớp phủ cũ cũng cần được làm sạch trước khi làm nhám bề mặt.

Căn cứ vào độ nhám bề mặt gia công yêu cầu (H2)

Trước khi lựa chọn, cần xác định thông số Ra, Rz hoặc yêu cầu biên dạng bề mặt tương ứng với công đoạn tiếp theo. Hai bề mặt có cùng Ra vẫn có thể khác nhau về chiều cao đỉnh, độ sâu đáy và khoảng cách giữa các nhấp nhô. Vì vậy, tiêu chuẩn độ nhám bề mặt hoặc bản vẽ phải quy định rõ thông số, giới hạn và điều kiện kiểm tra. Không nên tự ý tăng cấp độ nhám bề mặt khi chưa xác định mục đích sử dụng.

Căn cứ vào hình dạng và dung sai của chi tiết (H2)

Giấy nhám và dụng cụ cơ học phù hợp với bề mặt phẳng, dễ tiếp cận. Phun hạt mài có thể xử lý chi tiết hình dạng phức tạp nhưng cần che chắn các bề mặt chính xác. Ăn mòn hóa học thích hợp với những vùng khó tiếp cận, còn tia laser phù hợp khi cần tạo nhám cục bộ và có kiểm soát. Mọi phương pháp làm nhám bề mặt đều phải tính đến lượng vật liệu bị loại bỏ và nguy cơ ảnh hưởng đến dung sai kích thước.

Căn cứ vào năng suất, chi phí và điều kiện an toàn (H2)

Gia công thủ công phù hợp với số lượng ít nhưng độ nhám khó đồng đều. Phun hạt mài có năng suất cao hơn, song cần hệ thống thu bụi, thu hồi hạt và bảo hộ hô hấp. Xử lý hóa học yêu cầu kiểm soát dung dịch, thông gió và chất thải, trong khi tạo nhám bằng tia laser cần thiết bị chuyên dụng và chi phí đầu tư cao. Trước khi sản xuất hàng loạt, nên thử nghiệm trên mẫu, đo độ nhám bề mặt bằng máy đo độ nhám và điều chỉnh thông số đến khi đạt yêu cầu.

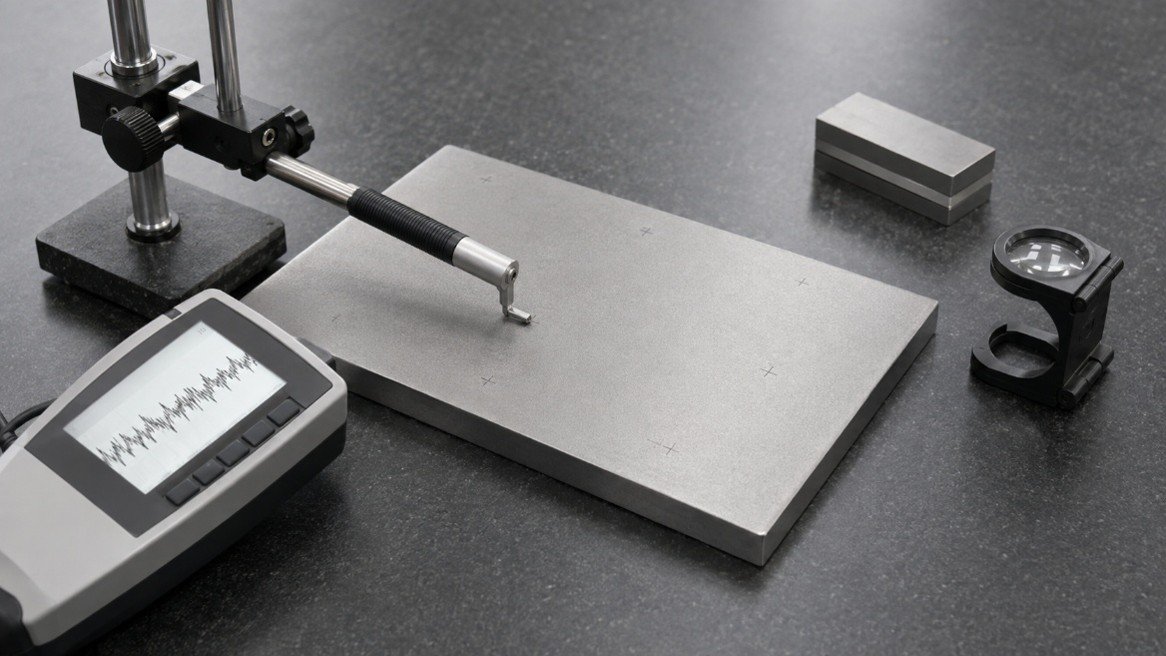

Cách đo và kiểm tra độ nhám bề mặt sau xử lý (H1)

Sau khi làm nhám bề mặt, cần đo độ nhám bề mặt để xác nhận chi tiết đã đạt yêu cầu kỹ thuật. Không nên kiểm tra độ nhám chỉ bằng mắt, cảm giác tay hoặc độ bóng bề mặt vì những cách này không cung cấp được giá trị định lượng và dễ bị ảnh hưởng bởi ánh sáng, vật liệu hoặc hướng vết gia công.

Các thông số đánh giá nhám bề mặt phổ biến (H2)

Ra biểu thị giá trị trung bình số học của độ lệch biên dạng so với đường trung bình trong phạm vi đánh giá. Rz phản ánh chênh lệch chiều cao giữa các đỉnh và đáy của biên dạng theo điều kiện đánh giá quy định. Hai thông số này mô tả những đặc điểm khác nhau nên không được tự quy đổi hoặc sử dụng thay thế cho nhau. Việc kiểm tra độ nhám phải dựa trên đúng thông số ghi trên bản vẽ hoặc quy trình công nghệ.

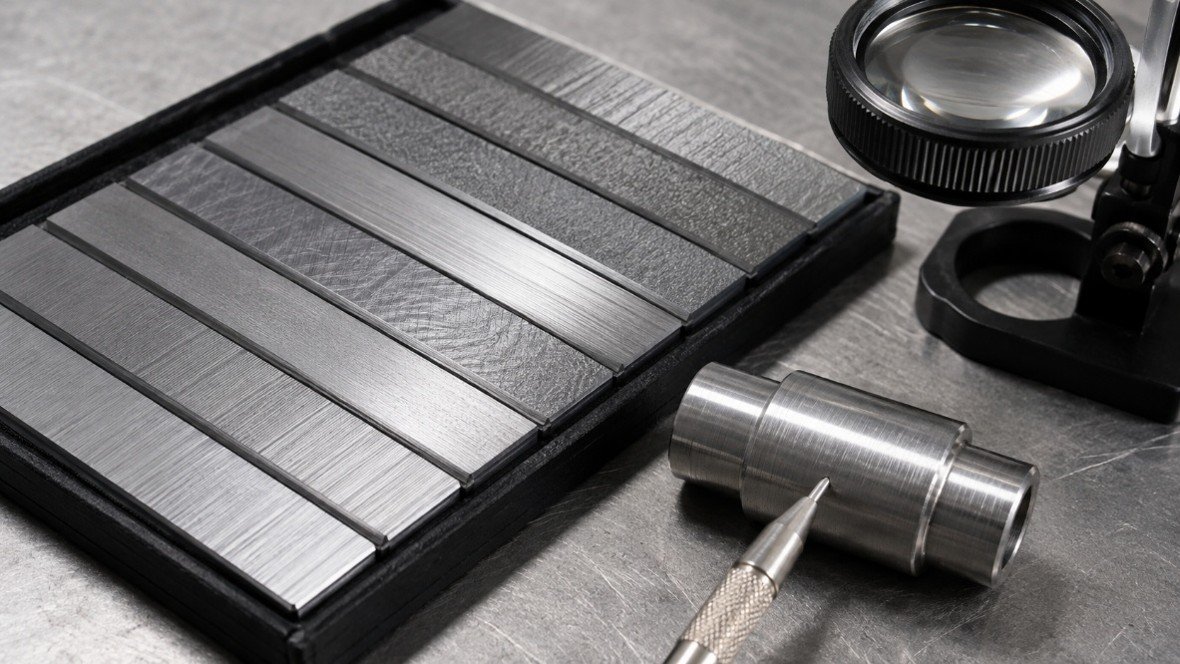

Đo độ nhám bề mặt bằng mẫu so sánh (H2)

Mẫu so sánh cho phép đối chiếu bề mặt chi tiết với các bề mặt chuẩn bằng quan sát và cảm nhận. Khi sử dụng, phải chọn mẫu có cùng phương pháp gia công như tiện, phay, mài hoặc phun hạt mài. Cách kiểm tra độ nhám bề mặt này phù hợp để kiểm tra nhanh tại xưởng nhưng chỉ cho kết quả ước lượng, không đáp ứng những trường hợp cần số đo chính xác để nghiệm thu.

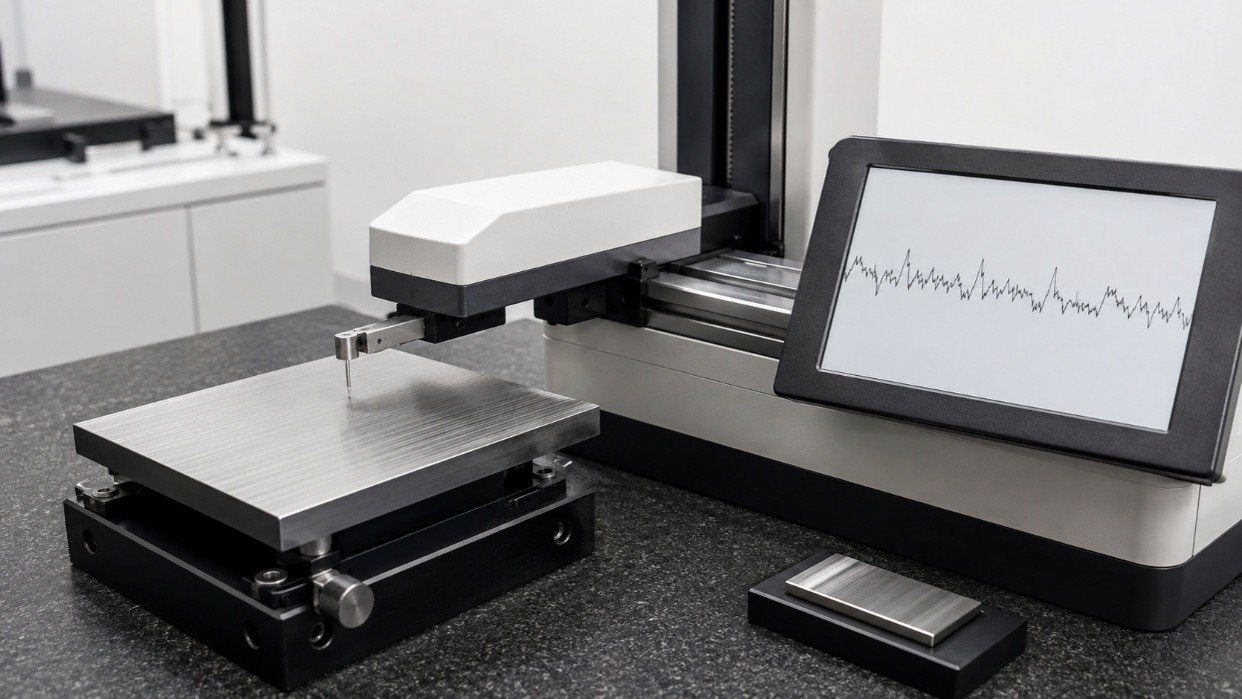

Đo bằng máy đo độ nhám (H2)

Máy đo độ nhám tiếp xúc sử dụng đầu dò di chuyển trên bề mặt để ghi nhận biên dạng, sau đó tách ảnh hưởng của hình dạng tổng thể và độ sóng trước khi tính toán thông số nhám. Với bề mặt mềm, rất nhỏ hoặc dễ bị đầu dò làm biến dạng, có thể sử dụng thiết bị quang học không tiếp xúc. Kết quả từ hai nguyên lý đo có thể khác nhau, vì vậy phải thống nhất loại thiết bị và điều kiện đo khi so sánh độ nhám bề mặt gia công.

Cách đo độ nhám bề mặt đúng kỹ thuật (H2)

1. Làm sạch bụi, dầu và hạt mài còn sót nhưng không được làm thay đổi nhám bề mặt.
2. Kiểm tra máy đo độ nhám bằng mẫu chuẩn và lựa chọn đúng thông số Ra, Rz hoặc thông số được chỉ định.
3. Cài đặt chiều dài lấy mẫu, chiều dài đánh giá và bộ lọc phù hợp với tiêu chuẩn độ nhám bề mặt áp dụng.
4. Đặt hướng đo vuông góc với hướng vết gia công khi bề mặt có tính định hướng. Nếu bề mặt có nhiều hướng nhám, cần đo theo các hướng đại diện.
5. Đo tại nhiều vị trí đại diện, tránh mép, ba via và khuyết tật cục bộ nếu những vùng này không thuộc phạm vi nghiệm thu.
6. Ghi lại thông số, vị trí, hướng đo và điều kiện đo, sau đó đối chiếu từng kết quả với giới hạn quy định.

Đối chiếu tiêu chuẩn độ nhám bề mặt và cấp độ nhám bề mặt (H2)

Cấp độ nhám bề mặt có thể được sử dụng để tham khảo, nhưng nghiệm thu nên dựa trên thông số và trị số cụ thể, chẳng hạn Ra tính bằng micromet. Đối với bề mặt phun hạt mài, chiều cao biên dạng đỉnh đến đáy đo bằng mẫu so sánh hoặc băng sao chép không mặc nhiên tương đương với Ra hoặc Rz. Vì vậy, phương pháp đo độ nhám bề mặt phải phù hợp với đại lượng được quy định trong bản vẽ hoặc yêu cầu công nghệ.

Lưu ý khi làm nhám bề mặt (H1)

Quá trình làm nhám bề mặt phải được kiểm soát từ khâu lựa chọn phương pháp đến đo kiểm sau xử lý. Nếu chỉ tập trung tăng độ nhám mà bỏ qua kích thước, độ sạch và chức năng của chi tiết, bề mặt sau xử lý có thể không đáp ứng yêu cầu sử dụng.

Không tăng độ nhám vượt quá yêu cầu (H2)

Độ nhám lớn không đồng nghĩa với chất lượng bề mặt cao. Nhám bề mặt quá mức có thể làm tăng ma sát, mài mòn, nguy cơ tập trung ứng suất và giảm khả năng làm kín. Với bề mặt chuẩn bị cho sơn hoặc lớp phủ, các đỉnh nhám quá cao còn có thể không được che phủ đầy đủ. Vì vậy, cần làm nhám bề mặt theo đúng thông số và giới hạn của tiêu chuẩn độ nhám bề mặt hoặc bản vẽ.

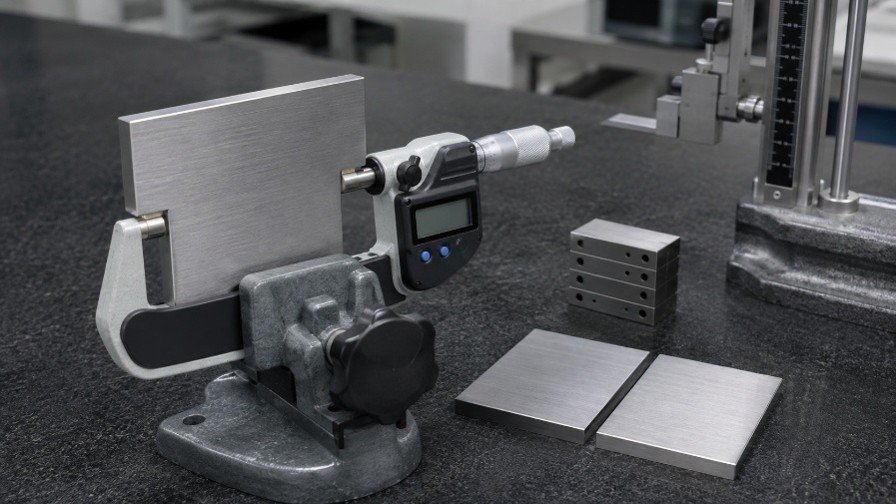

Kiểm soát lượng vật liệu bị loại bỏ và kích thước chi tiết (H2)

Giấy nhám, phun hạt mài, gia công cơ học và ăn mòn hóa học đều có thể loại bỏ một phần vật liệu. Mức độ loại bỏ không đồng đều sẽ ảnh hưởng đến dung sai kích thước, độ phẳng, độ tròn và vị trí tương quan của các bề mặt. Trước khi làm nhám bề mặt, cần che chắn bề mặt lắp ghép, lỗ chính xác, ren và các vùng không được phép xử lý.

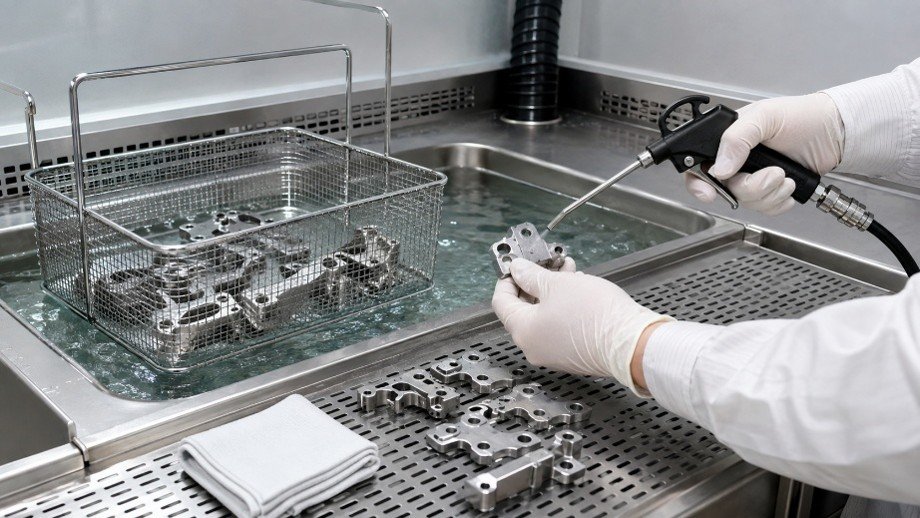

Làm sạch bề mặt sau khi xử lý (H2)

Bụi, hạt mài găm lại, dầu mỡ hoặc hóa hóa chất tồn dư có thể ảnh hưởng đến độ bám dính và gây ăn mòn. Sau khi tạo nhám bề mặt, chi tiết cần được thổi sạch, rửa, trung hòa hoặc sấy khô theo từng phương pháp. Dụng cụ và hạt mài cũng phải tương thích với vật liệu để hạn chế nhiễm bẩn, đặc biệt đối với thép không gỉ và kim loại màu.

Thử nghiệm trên mẫu trước khi xử lý hàng loạt (H2)

Nên thử trên mẫu có cùng vật liệu, trạng thái nhiệt luyện và chất lượng bề mặt ban đầu với chi tiết thực tế. Sau thử nghiệm, cần đo độ nhám bề mặt bằng máy đo độ nhám, kiểm tra kích thước và đánh giá kết quả của công đoạn tiếp theo. Khi độ nhám bề mặt gia công đã đạt yêu cầu, các thông số xử lý phải được ghi lại để duy trì khả năng lặp lại giữa các lô sản phẩm.

Bảo đảm an toàn trong quá trình làm nhám bề mặt (H2)

Phun hạt mài có thể tạo nhiều bụi và tiếng ồn nên cần buồng che kín, hệ thống hút lọc bụi và trang bị bảo vệ mắt, mặt, hô hấp, thính giác. Xử lý hóa học phải có thông gió, dụng cụ chống ăn mòn và quy trình thu gom chất thải phù hợp. Khi tạo nhám bằng tia laser, cần sử dụng vỏ che, cơ cấu liên động và thiết bị bảo vệ mắt đúng bước sóng.

Làm nhám đúng kỹ thuật để bảo đảm chất lượng bề mặt (H1)

Làm nhám bề mặt cần dựa trên vật liệu, chức năng của chi tiết và độ nhám bề mặt gia công cần đạt. Sau xử lý, doanh nghiệp phải làm sạch, đo độ nhám bề mặt và đối chiếu với yêu cầu kỹ thuật, tránh tăng độ nhám quá mức gây ảnh hưởng đến kích thước, độ bền và khả năng làm việc của sản phẩm.

Nếu doanh nghiệp đang cần lựa chọn máy công cụ và giải pháp gia công phù hợp để nâng cao chất lượng bề mặt, hãy liên hệ CTCP Thương mại và Công nghệ Á Châu. Đội ngũ kỹ thuật của Á Châu sẵn sàng tư vấn dòng máy phù hợp với vật liệu, sản phẩm, sản lượng và yêu cầu độ chính xác của từng nhà xưởng.
