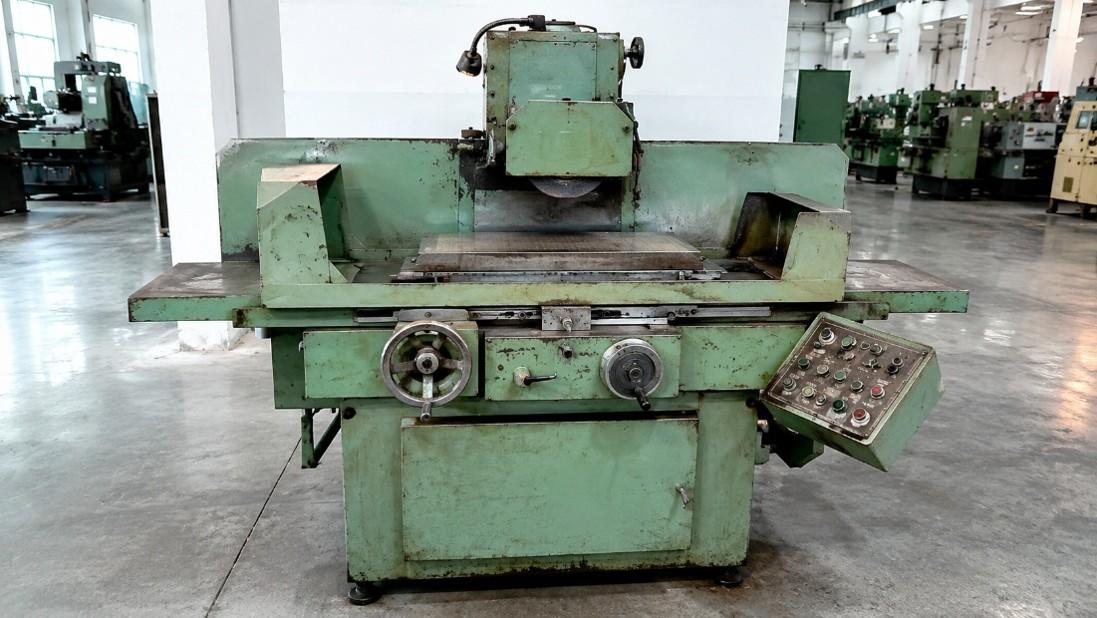

Máy mài phẳng là gì?

Máy mài phẳng là máy công cụ sử dụng đá mài quay với tốc độ cao để bóc tách một lớp vật liệu nhỏ trên bề mặt phôi. Các hạt mài thực hiện quá trình ma sát, cày xước và cắt vật liệu thành phoi rất nhỏ. Gia công mài phẳng giúp tạo bề mặt có độ phẳng, độ song song, độ chính xác kích thước và giá trị độ nhám phù hợp yêu cầu kỹ thuật.

Máy mài mặt phẳng cầm tay chủ yếu dùng để làm sạch gỉ, xử lý mối hàn hoặc làm nhẵn cục bộ. Dụng cụ này không thể thay thế máy mài mặt phẳng cố định khi chi tiết yêu cầu kiểm soát chính xác độ phẳng, độ song song và kích thước.

Máy mài phẳng DAE SAN DGS 630A

Cấu tạo máy mài phẳng

Cấu tạo máy mài phẳng có thể thay đổi theo vị trí trục chính, dạng bàn máy và phương thức điều khiển. Tuy nhiên, máy mài mặt phẳng thông thường và máy mài phẳng CNC đều gồm các bộ phận chính sau:

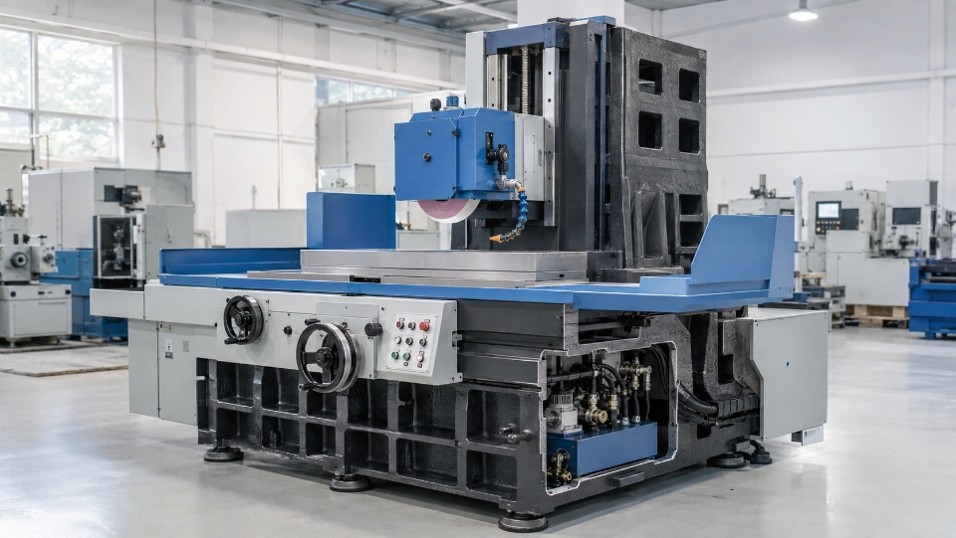

Thân máy và trụ máy

Thân máy là kết cấu chịu lực, có nhiệm vụ đỡ toàn bộ cụm bàn máy, trụ máy và hệ thống truyền động. Bộ phận này cần có độ cứng vững cao và khả năng giảm rung để duy trì độ chính xác khi gia công mài phẳng. Trụ máy được bố trí phía sau hoặc bên cạnh thân máy, mang ụ đá và dẫn hướng cho chuyển động của đầu mài.

>> Máy mài phẳng DAE SAN dòng DGS-520MB phù hợp xưởng cơ khí làm khuôn và đồ gá, hay gia công chi tiết nhỏ hoặc hình dạng phức tạp

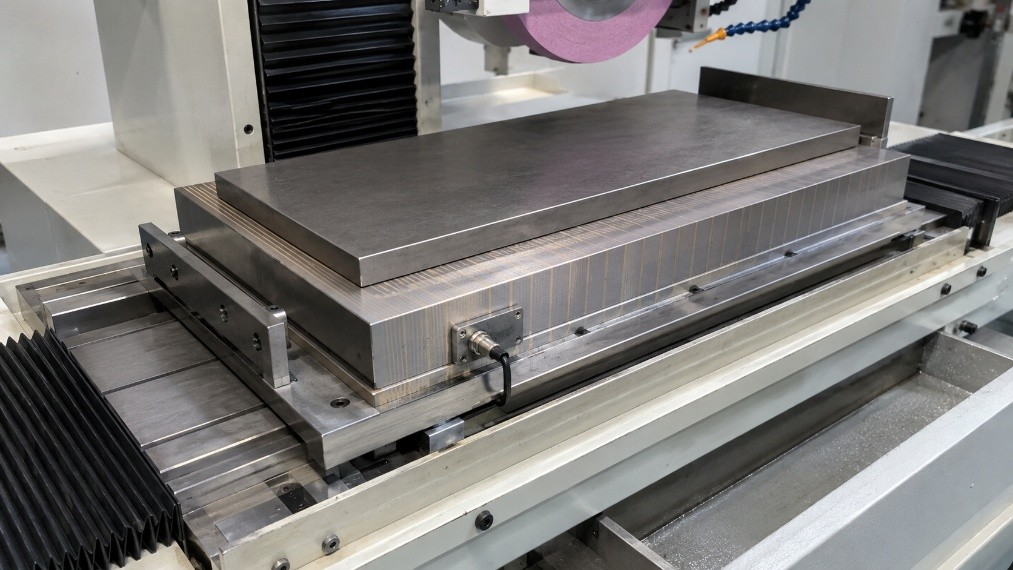

Bàn máy và bộ phận gá phôi

Bàn máy mang phôi và thực hiện chuyển động tịnh tiến qua lại hoặc chuyển động quay tùy loại máy. Phôi làm từ vật liệu sắt từ thường được giữ bằng bàn từ điện hoặc bàn từ vĩnh cửu. Những vật liệu không có khả năng nhiễm từ cần sử dụng đồ gá cơ khí, bàn hút chân không hoặc phương pháp gá chuyên dụng. Độ phẳng và độ ổn định của bàn máy ảnh hưởng trực tiếp đến kết quả mài mặt phẳng.

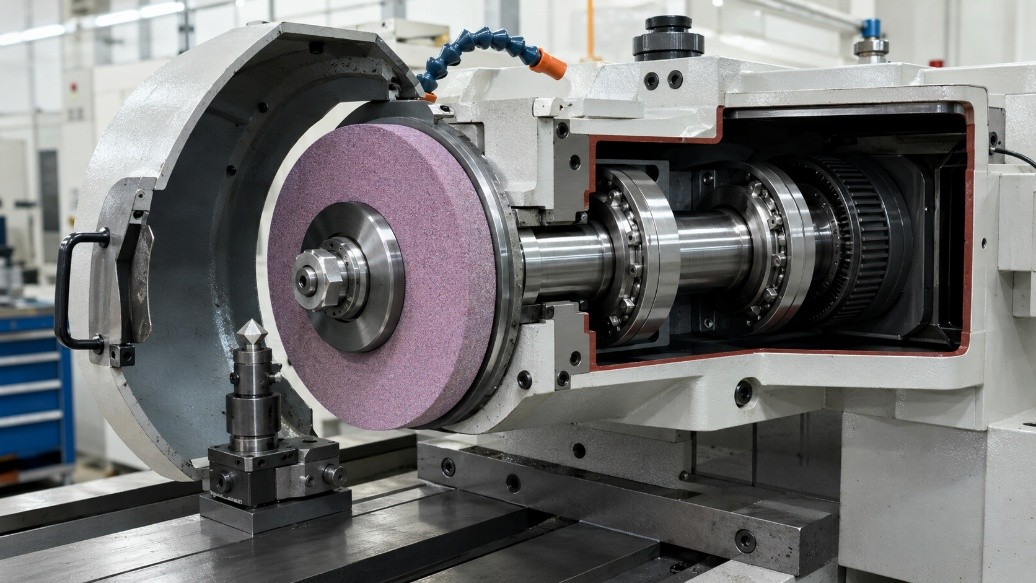

Ụ đá, trục chính và đá mài

Ụ đá chứa trục chính, ổ trục chính, động cơ dẫn động và đá mài. Trục chính phải có độ cứng vững, độ chính xác quay và khả năng hạn chế rung động tốt. Đá mài được lựa chọn theo vật liệu phôi, lượng dư, yêu cầu độ nhám và phương pháp mài. Đây là cụm trực tiếp thực hiện bóc tách vật liệu trên máy mài mặt phẳng kim loại.

>> Máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-650A dành cho xưởng làm hàng theo lô nhưng hay gia công chi tiết phẳng khổ lớn và sử dụng đồ gá cao.

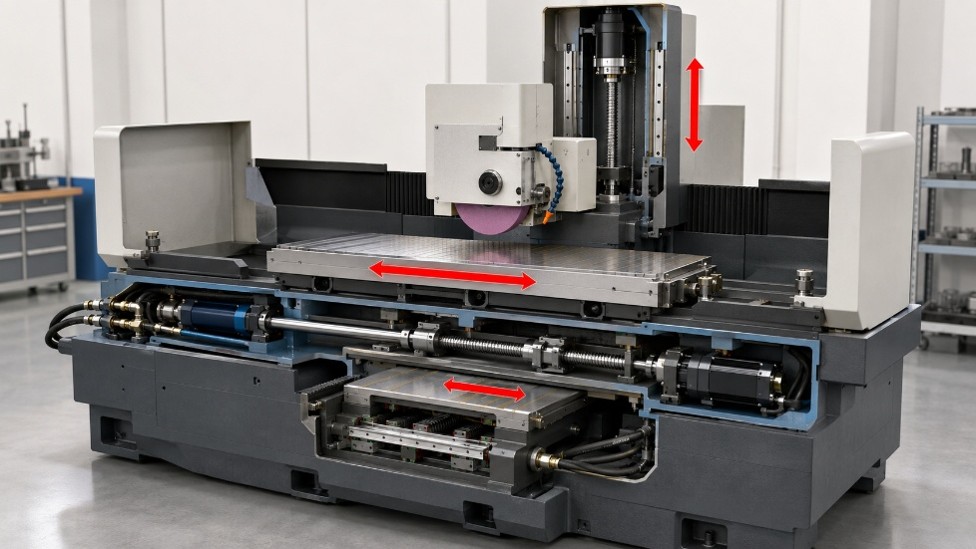

Hệ thống chuyển động chạy dao

Hệ thống chạy dao tạo chuyển động dọc của bàn máy, chuyển động ngang giữa đá và phôi, đồng thời điều chỉnh chiều sâu mài. Máy thông thường có thể sử dụng tay quay kết hợp truyền động thủy lực. Máy mài phẳng CNC sử dụng động cơ servo, vít me bi và hệ thống đo vị trí để điều khiển chính xác các trục chuyển động.

Hệ thống sửa đá và làm mát

Bộ phận sửa đá sử dụng dụng cụ kim cương để khôi phục hình dạng hình học và khả năng cắt của đá mài. Hệ thống làm mát gồm thùng chứa, bơm, đường ống, vòi phun và bộ lọc, có nhiệm vụ giảm nhiệt, rửa phoi và hạn chế hư hỏng bề mặt trong quá trình gia công mài phẳng.

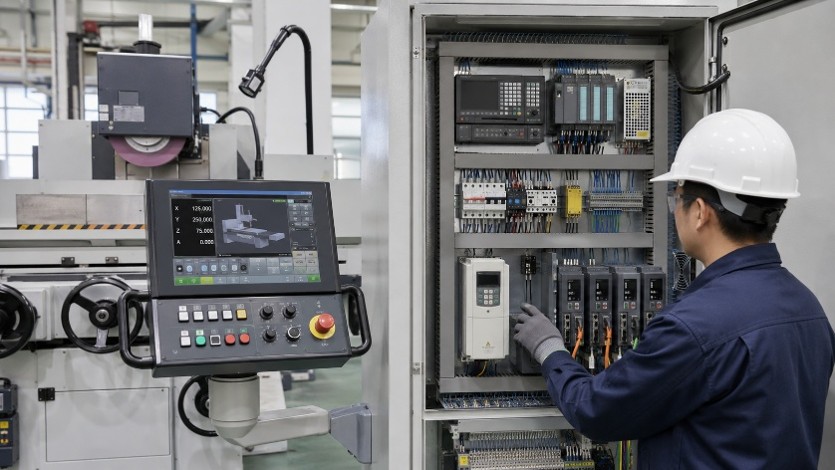

Hệ thống điều khiển

Máy mài mặt phẳng thông thường sử dụng các tay quay, công tắc và cơ cấu điều chỉnh cơ khí hoặc thủy lực. Máy mài phẳng CNC được trang bị bộ điều khiển số, màn hình vận hành và hệ thống phản hồi vị trí, cho phép tự động thực hiện chu trình mài thô, mài tinh, sửa đá và bù lượng mòn đá.

>> Máy mài phẳng tự động DAE SAN dòng DGS-850 2S dành cho xưởng quy mô trung bình khá đến lớn, thường xuyên mài tấm/đồ gá khổ lớn và cần độ đồng đều cao khi chạy số lượng.

Nguyên lý máy mài phẳng

Nguyên lý máy mài phẳng dựa trên chuyển động quay của đá mài kết hợp với chuyển động tương đối giữa đá và phôi. Quá trình này bóc đi lớp vật liệu rất mỏng để tạo độ phẳng, độ song song và độ nhám theo yêu cầu.

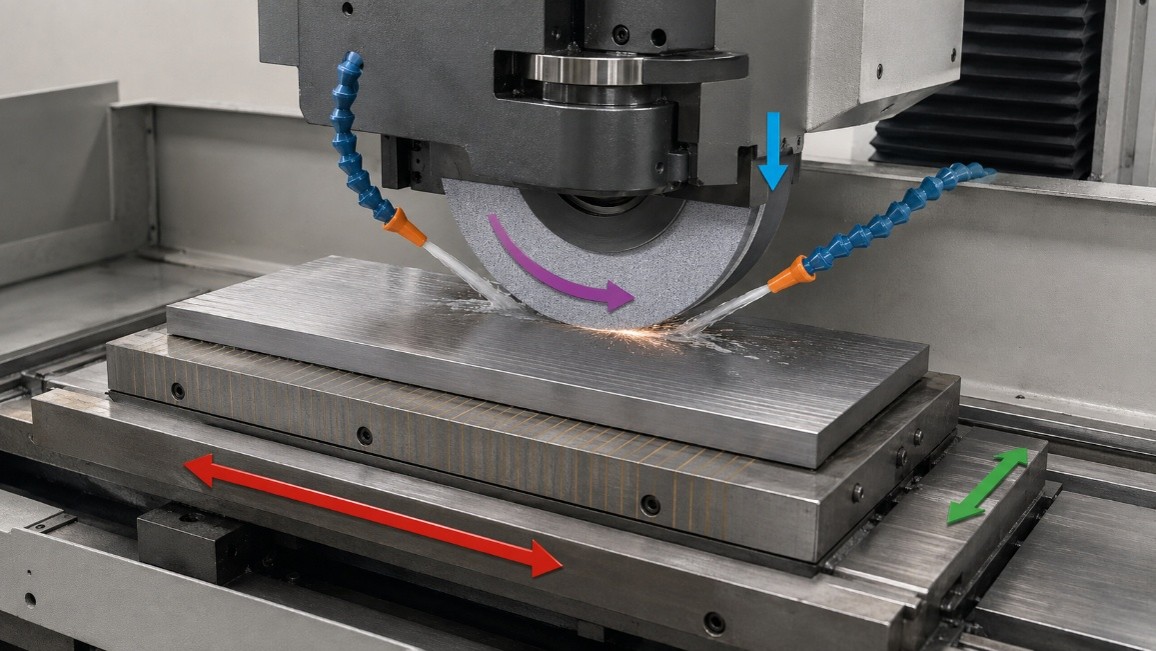

Các chuyển động gia công

Đá mài quay tạo chuyển động cắt chính, còn phôi được cố định trên bàn từ hoặc đồ gá. Bàn chữ nhật chuyển động qua lại, trong khi bàn tròn quay liên tục để đưa phôi qua vùng mài. Chuyển động tiến dao ngang giúp đá bao phủ toàn bộ bề rộng, còn tiến dao xuống xác định chiều sâu mài.

Máy mài mặt phẳng có trục chính nằm ngang thường gia công bằng chu vi đá. Máy có trục chính thẳng đứng chủ yếu mài mặt phẳng bằng mặt đầu đá.

Cơ chế bóc tách vật liệu

Các hạt mài trên bề mặt đá lần lượt gây ma sát, cày xới và cắt vật liệu thành những phoi rất nhỏ. Chỉ những hạt có chiều sâu xâm nhập đủ lớn mới thực hiện cắt tạo phoi. Dung dịch làm mát giúp giảm nhiệt, cuốn phoi và hạn chế cháy bề mặt trong quá trình gia công mài phẳng.

Chu trình mài cơ bản

Chu trình mài phẳng thường gồm gá phôi, sửa đá khi cần, mài thô, mài tinh và chạy rà không tiến dao. Trên máy mài phẳng CNC, các chuyển động có thể được điều khiển tự động, đồng thời hỗ trợ sửa đá và bù lượng hao mòn để duy trì kích thước gia công ổn định.

>> Máy mài phẳng kiểu cột DAE SAN dòng DGS-1670 2S phù hợp xưởng/nhà máy quy mô lớn chuyên mài mặt phẳng theo lô cho tấm, khối chi tiết và đồ gá kích thước lớn

Các loại máy mài mặt phẳng phổ biến

Máy mài mặt phẳng thường được phân loại theo hướng trục chính, dạng bàn máy và phương thức điều khiển. Mỗi cấu hình phù hợp với hình dạng chi tiết, lượng dư, năng suất và yêu cầu độ chính xác khác nhau trong gia công mài phẳng.

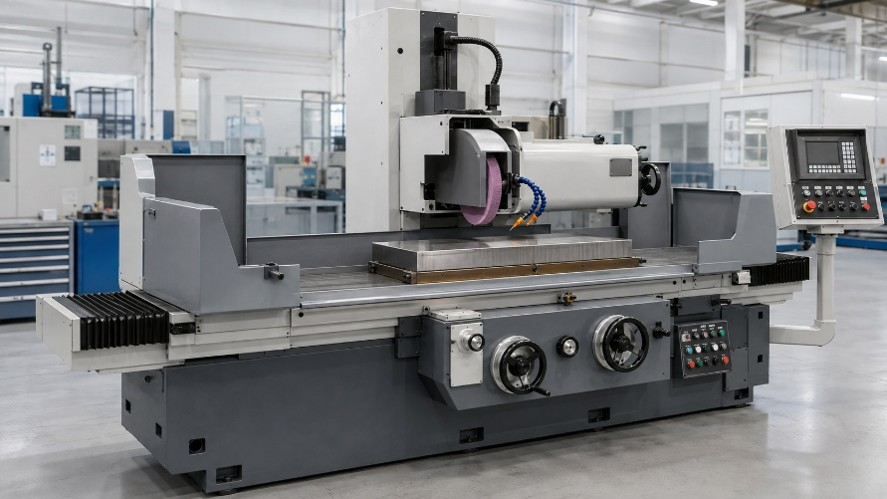

Máy mài phẳng trục ngang, bàn chữ nhật

Đây là loại máy mài mặt phẳng phổ biến nhất. Trục chính bố trí nằm ngang, chu vi đá trực tiếp cắt vật liệu, còn bàn máy chuyển động tịnh tiến qua lại. Máy thích hợp mài mặt phẳng kim loại trên các chi tiết nhỏ và vừa, đặc biệt khi cần kiểm soát tốt độ phẳng, độ song song và độ nhám.

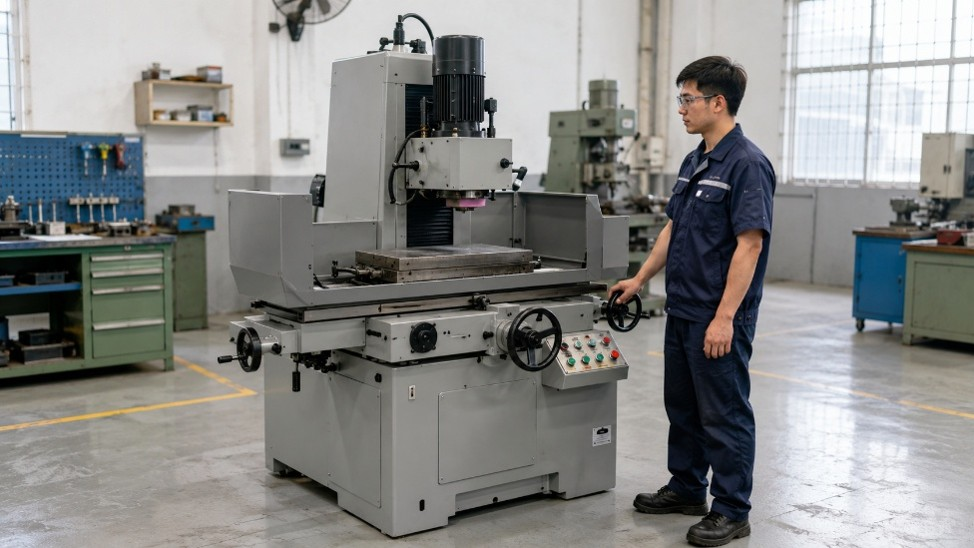

Máy mài phẳng trục đứng, bàn chữ nhật

Loại máy này sử dụng mặt đầu đá để gia công, kết hợp với bàn chữ nhật chuyển động qua lại. Diện tích tiếp xúc giữa đá và phôi lớn nên khả năng bóc vật liệu cao, phù hợp với các bề mặt rộng hoặc chi tiết có lượng dư tương đối lớn.

>> Máy mài phẳng kiểu cột đôi DAE SAN dòng DGS-15300 2S phù hợp nhà máy sản xuất theo lô với chi tiết tải nặng và bề mặt mài lớn

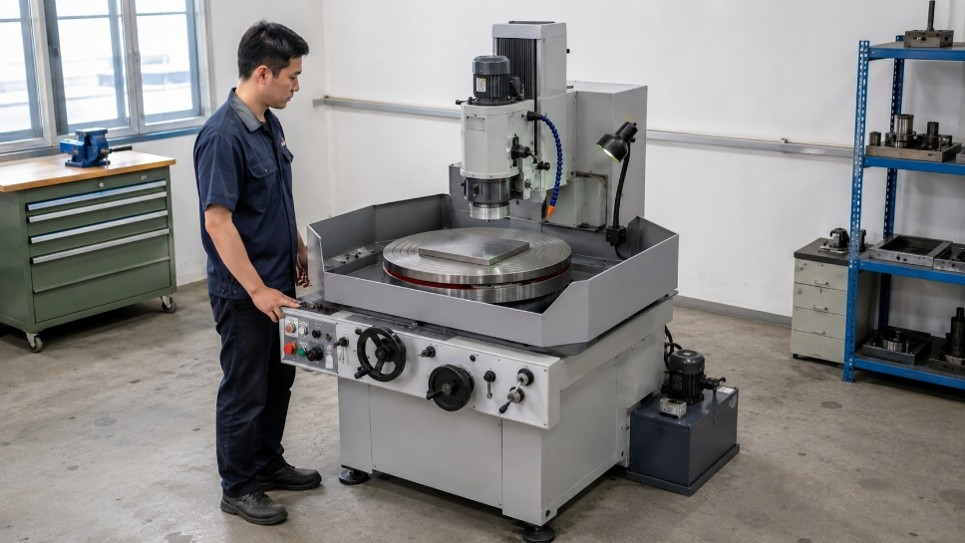

Máy mài phẳng trục đứng, bàn tròn

Bàn máy quay liên tục để đưa phôi qua mặt đầu đá mài. Cấu hình này cho năng suất cao và có thể gá nhiều chi tiết trong một chu trình. Máy thường được sử dụng khi mài mặt phẳng các chi tiết dạng đĩa, vòng hoặc sản xuất hàng loạt.

Máy mài phẳng trục ngang, bàn tròn

Máy sử dụng chu vi đá kết hợp với chuyển động quay của bàn. Loại máy mài mặt phẳng này phù hợp với chi tiết tròn, vành hoặc vòng cần gia công đều trên toàn bộ bề mặt. Bàn quay giúp quá trình mài diễn ra liên tục và ổn định.

>> Máy mài phẳng CNC DAE SAN DGS-630CNC phù hợp cho xưởng cơ khí quy mô nhỏ đến vừa, gia công khuôn nhỏ, đồ gá và chi tiết dạng tấm kích thước vừa, cần nâng độ ổn định bề mặt khi chạy theo lô.

Máy mài mặt phẳng thông thường và máy mài phẳng CNC

Máy thông thường sử dụng cơ cấu điều khiển bằng tay, thủy lực hoặc chu trình tự động đơn giản. Máy mài phẳng CNC điều khiển các trục theo chương trình, có thể tự động hóa quá trình mài thô, mài tinh, sửa đá và bù hao mòn. Vì vậy, máy mài phẳng CNC phù hợp với chi tiết yêu cầu độ chính xác ổn định hoặc cần gia công lặp lại với số lượng lớn.

Máy mài mặt phẳng cầm tay chủ yếu dùng để làm sạch, phá ba via, xử lý mối hàn và mài sơ bộ bề mặt kim loại. Thiết bị này không thể thay thế máy mài mặt phẳng kim loại chuyên dụng khi chi tiết có yêu cầu chặt chẽ về độ phẳng, độ song song và kích thước.

Máy mài phẳng CNC khác gì máy mài phẳng thông thường?

Về nguyên lý máy mài phẳng, cả hai loại đều sử dụng đá mài quay kết hợp với chuyển động của bàn máy và lượng tiến dao để bóc vật liệu. Cấu tạo máy mài phẳng CNC vẫn gồm thân máy, bàn máy, ụ đá, trục chính, hệ thống làm mát và bộ phận sửa đá. Khác biệt chính nằm ở phương thức điều khiển, mức độ tự động hóa và khả năng lặp lại quá trình gia công.

Máy mài phẳng CNC không tự động tạo ra độ chính xác cao nếu quy trình mài chưa phù hợp. Chất lượng gia công mài phẳng vẫn phụ thuộc vào độ cứng vững của máy, tình trạng trục chính, loại đá, phương pháp sửa đá, gá đặt phôi, nhiệt độ và dung dịch làm mát.

Máy mài mặt phẳng thông thường phù hợp với xưởng gia công đơn chiếc, sửa chữa hoặc sản xuất chi tiết đơn giản. Máy mài phẳng CNC phù hợp hơn khi xưởng cần gia công mài phẳng lặp lại, kiểm soát kích thước ổn định và giảm sự phụ thuộc vào thao tác trực tiếp. Vì vậy, việc lựa chọn máy mài mặt phẳng kim loại cần dựa trên sản lượng, độ phức tạp của chi tiết và yêu cầu kỹ thuật thực tế.

>> Máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-1260A dành cho nhu cầu gia công mặt phẳng rất lớn trong sản xuất theo lô, ưu tiên độ ổn định và tính nhất quán giữa nhiều mẻ.

Ứng dụng của máy mài phẳng trong gia công cơ khí

Gia công mài phẳng thường được thực hiện ở công đoạn bán tinh hoặc tinh nhằm hoàn thiện kích thước và chất lượng bề mặt. Máy mài mặt phẳng có thể gia công thép, gang, thép đã nhiệt luyện và nhiều vật liệu kim loại khác khi lựa chọn đúng đá mài, chế độ cắt và phương pháp gá phôi.

Hoàn thiện bề mặt chuẩn của chi tiết

Máy mài mặt phẳng được sử dụng để gia công các tấm, khối, đế và chi tiết có bề mặt lắp ghép. Quá trình mài phẳng giúp kiểm soát độ phẳng, độ song song, chiều dày và độ nhám. Đây là công đoạn quan trọng trước khi lắp ráp các chi tiết cần tiếp xúc đều và định vị chính xác.

Gia công khuôn mẫu và dụng cụ

Trong sản xuất khuôn, máy mài mặt phẳng kim loại được dùng để gia công tấm khuôn, tấm dẫn hướng, lõi khuôn, chày và cối dập. Mài mặt phẳng sau nhiệt luyện giúp loại bỏ lượng dư và hiệu chỉnh sai lệch hình học trong giới hạn gia công. Máy cũng được sử dụng để hoàn thiện đồ gá, căn song song, khối chữ V và một số dụng cụ kiểm tra.

Gia công các chi tiết máy chính xác

Máy mài phẳng có thể gia công bàn máy, thanh dẫn hướng, tấm van, mặt đầu vòng ổ lăn và các bề mặt lắp ghép của chi tiết máy. Với bề mặt rộng hoặc sản lượng lớn, máy bàn tròn giúp duy trì quá trình gia công liên tục. Máy bàn chữ nhật phù hợp với chi tiết dạng tấm, khối và bề mặt dài.

Sản xuất hàng loạt và sửa chữa cơ khí

Máy mài phẳng CNC phù hợp với các chi tiết cần gia công lặp lại, kiểm soát chiều sâu mài ổn định hoặc thực hiện nhiều bước mài trong một chu trình. Trong sửa chữa, máy mài mặt phẳng còn được dùng để hiệu chỉnh bề mặt bị mòn hoặc biến dạng nếu kích thước sau gia công vẫn đáp ứng yêu cầu lắp ghép.

Lựa chọn máy mài mặt phẳng phù hợp với nhu cầu gia công

Máy mài phẳng giữ vai trò quan trọng trong việc hoàn thiện kích thước, độ phẳng, độ song song và độ nhám bề mặt. Khi lựa chọn máy mài mặt phẳng, nhà xưởng cần xem xét kích thước và vật liệu phôi, yêu cầu chính xác, sản lượng cũng như mức độ tự động hóa. Máy thông thường phù hợp với công việc đơn chiếc, còn máy mài phẳng CNC đáp ứng tốt nhu cầu gia công mài phẳng lặp lại và sản xuất hàng loạt.
