Độ phẳng ảnh hưởng trực tiếp đến khả năng lắp ghép, làm kín và độ ổn định của nhiều chi tiết cơ khí. Tuy nhiên, không ít người vẫn chưa hiểu rõ độ phẳng là gì, cách đọc ký hiệu độ phẳng hoặc thường nhầm chỉ tiêu này với độ nhám bề mặt. Bài viết dưới đây sẽ làm rõ vùng dung sai, ý nghĩa ký hiệu trên bản vẽ, những lưu ý khi kiểm tra và cách lựa chọn phương pháp phay mặt phẳng, gia công mài phẳng hoặc mài mặt phẳng phù hợp. Qua đó, nhà xưởng có thể kiểm soát chính xác yêu cầu kỹ thuật và hạn chế sai lệch sau phay, mài phẳng.

Độ phẳng là gì?

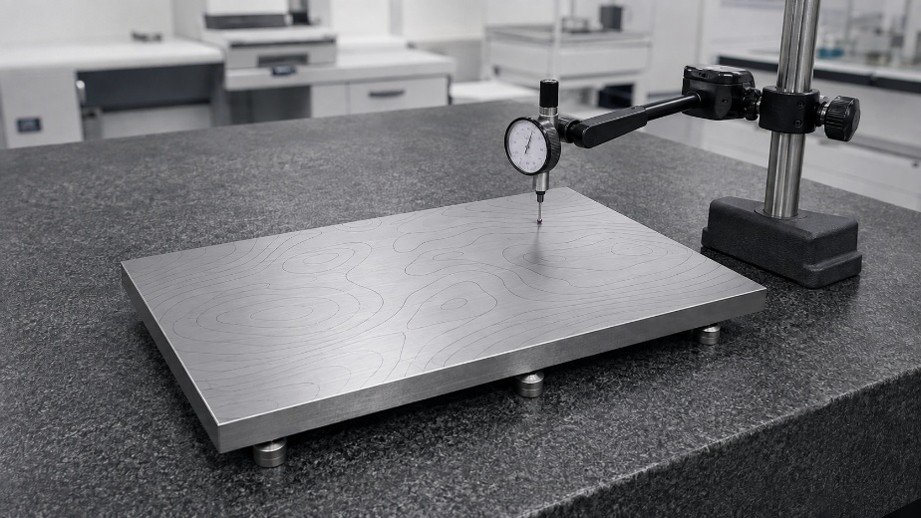

Khái niệm độ phẳng trong gia công cơ khí

Độ phẳng là gì được xác định dựa trên mức sai lệch của toàn bộ bề mặt thực so với một mặt phẳng lý tưởng. Đây là dung sai hình học dùng để kiểm soát hình dạng bề mặt, không kiểm soát phương của bề mặt so với chi tiết khác. Vì vậy, độ phẳng không cần chuẩn tham chiếu như độ song song hoặc độ vuông góc.

Hiểu rõ độ phẳng là gì giúp xác định giới hạn cho phép đối với tình trạng lồi, lõm và cong vênh của mặt lắp ghép, mặt làm kín, mặt trượt hoặc mặt gá.

Vùng dung sai độ phẳng được xác định như thế nào?

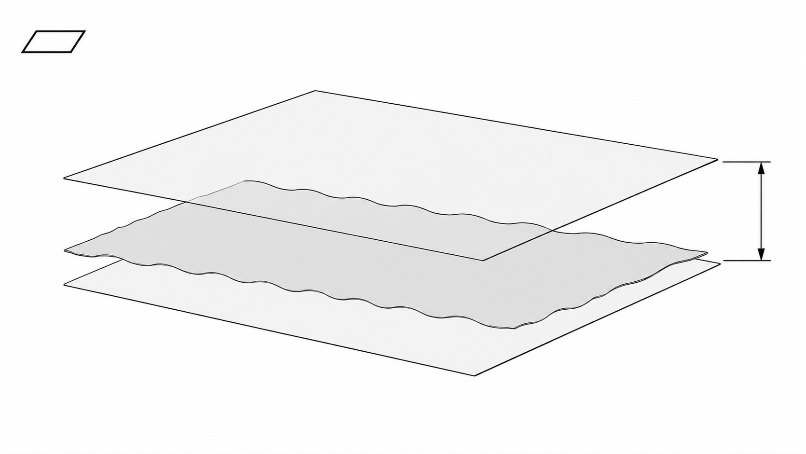

Vùng dung sai được giới hạn bởi hai mặt phẳng song song cách nhau một khoảng bằng trị số ghi cạnh ký hiệu độ phẳng. Toàn bộ bề mặt cần kiểm soát phải nằm giữa hai mặt phẳng này. Chẳng hạn, trị số 0,05 mm yêu cầu tất cả các điểm trên bề mặt nằm trong vùng giới hạn dày 0,05 mm.

Độ phẳng không đồng nghĩa với độ nhám bề mặt hoặc độ bóng bề mặt. Chi tiết có độ nhám nhỏ vẫn có thể bị cong vênh; ngược lại, bề mặt đạt độ phẳng vẫn có thể chưa đáp ứng yêu cầu về độ nhám bề mặt gia công.

Vai trò của độ phẳng đối với chi tiết máy

Kiểm soát độ phẳng giúp tăng diện tích tiếp xúc, phân bố tải đều, hạn chế khe hở và nâng cao độ ổn định khi lắp ráp. Sai lệch quá mức có thể gây rò rỉ tại mặt làm kín hoặc làm nghiêng chi tiết trên mặt gá.

Tùy yêu cầu kỹ thuật, nhà sản xuất có thể áp dụng phương pháp phay mặt phẳng để tạo hình, sau đó gia công mài phẳng khi cần độ chính xác cao hơn. Quá trình mài mặt phẳng hoặc mài phẳng phải kiểm soát gá đặt và nhiệt phát sinh để hạn chế biến dạng. Nắm đúng độ phẳng là gì là cơ sở để đọc ký hiệu độ phẳng, lựa chọn phương pháp gia công và kiểm tra phù hợp.

Ký hiệu độ phẳng trên bản vẽ cơ khí

Hình dạng và vị trí của ký hiệu độ phẳng

Ký hiệu độ phẳng có dạng hình bình hành ⏥ và được đặt trong khung chỉ dẫn dung sai hình học. Đường dẫn có mũi tên nối từ khung đến đường biểu diễn hoặc đường dóng của bề mặt cần kiểm soát. Vì vậy, khi đọc bản vẽ phải xác định đúng bề mặt mà ký hiệu độ phẳng đang chỉ tới.

Không nên nhầm ký hiệu độ phẳng với ký hiệu độ nhám bề mặt. Ký hiệu độ phẳng kiểm soát sai lệch hình dạng trên toàn bộ bề mặt, còn ký hiệu độ nhám thể hiện yêu cầu về đặc trưng nhấp nhô vi mô của bề mặt gia công.

Các thành phần trong khung dung sai độ phẳng

Khung dung sai cơ bản gồm ô thứ nhất chứa ký hiệu độ phẳng và ô tiếp theo ghi trị số dung sai. Cách thể hiện đơn giản có thể viết là ⏥ | 0,05. Nếu đơn vị chung của bản vẽ là milimét, trị số này yêu cầu toàn bộ bề mặt nằm giữa hai mặt phẳng song song cách nhau 0,05 mm.

Trị số cạnh ký hiệu độ phẳng là chiều rộng của vùng dung sai, không phải lượng sai lệch cho phép tính từ một mặt phẳng được lựa chọn tùy ý. Việc hiểu đúng độ phẳng là gì và ý nghĩa của trị số giúp tránh đánh giá sai chất lượng chi tiết.

Độ phẳng có cần chuẩn tham chiếu không?

Độ phẳng là dung sai hình dạng nên không cần chuẩn tham chiếu. Do đó, khung chứa ký hiệu độ phẳng thông thường chỉ có ký hiệu và trị số dung sai, không kèm chữ cái chỉ chuẩn.

Ký hiệu độ phẳng cũng không quy định bề mặt phải song song với mặt đáy, mặt lắp ghép hoặc một trục xác định. Nếu bản vẽ cần kiểm soát quan hệ phương giữa các bề mặt, người thiết kế phải sử dụng dung sai độ song song hoặc yêu cầu hình học phù hợp khác.

Cách đọc ký hiệu độ phẳng trên bản vẽ

Trình tự đọc ký hiệu độ phẳng

Để đọc ký hiệu độ phẳng chính xác, cần thực hiện theo trình tự sau:

1. Nhận biết ký hiệu: Ký hiệu độ phẳng có dạng hình bình hành ⏥ và nằm trong ô đầu tiên của khung dung sai hình học.
2. Xác định bề mặt áp dụng: Theo đường dẫn từ khung ký hiệu độ phẳng đến bề mặt được chỉ định. Nếu bản vẽ không giới hạn một khu vực riêng, yêu cầu được áp dụng cho toàn bộ bề mặt đó.
3. Đọc trị số dung sai: Ô tiếp theo ghi khoảng cách cho phép giữa hai mặt phẳng song song tạo thành vùng dung sai. Đơn vị được xác định theo đơn vị chung của bản vẽ.
4. Kiểm tra chuẩn tham chiếu: Ký hiệu độ phẳng không đi kèm chuẩn vì đây là dung sai hình dạng độc lập.

Ví dụ cách đọc trị số dung sai độ phẳng

Với chỉ dẫn rút gọn ⏥ | 0,05 và đơn vị bản vẽ là milimét, toàn bộ các điểm trên bề mặt được chỉ định phải nằm giữa hai mặt phẳng song song cách nhau 0,05 mm.

Trị số 0,05 mm là tổng chiều rộng vùng dung sai, không phải sai lệch ±0,05 mm. Yêu cầu này cũng không có nghĩa bề mặt phải song song với mặt đáy hoặc một bề mặt khác. Muốn kiểm soát quan hệ phương giữa hai bề mặt phải sử dụng dung sai độ song song.

Khi tìm hiểu độ phẳng là gì, cần đọc đồng thời vị trí đường dẫn, ký hiệu độ phẳng và trị số trong khung. Không nên nhầm ký hiệu độ phẳng với ký hiệu độ nhám bề mặt, bởi độ phẳng kiểm soát hình dạng tổng thể còn độ nhám kiểm soát đặc trưng nhấp nhô vi mô của bề mặt.

 Phương pháp gia công bảo đảm độ phẳng bề mặt

Muốn bảo đảm yêu cầu sau khi xác định độ phẳng là gì và đọc đúng ký hiệu độ phẳng, cần lựa chọn nguyên công theo vật liệu, kích thước chi tiết, lượng dư, trị số dung sai và độ nhám bề mặt cần đạt. Hai phương pháp phổ biến là phay mặt phẳng và mài mặt phẳng.

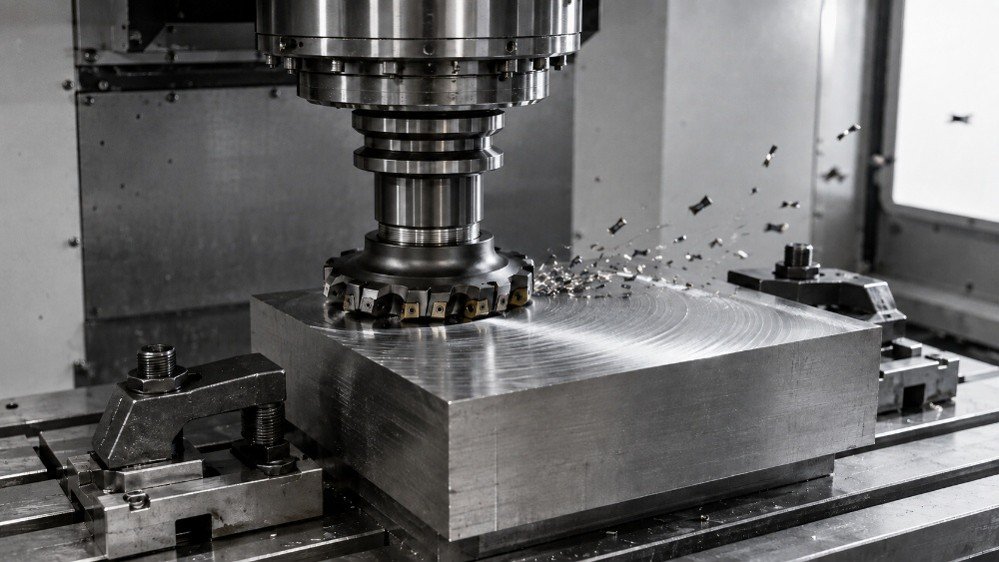

Phương pháp phay mặt phẳng

Phương pháp phay mặt phẳng sử dụng dao phay quay để bóc vật liệu khi phôi dịch chuyển tương đối với dao. Phương pháp này có năng suất cao, phù hợp với gia công thô, bán tinh và tinh các bề mặt lớn.

Độ phẳng sau phay phụ thuộc vào độ vuông góc giữa trục chính và bàn máy, độ đảo của dao, độ chính xác dẫn hướng, chế độ cắt và cách gá phôi. Khi áp dụng phương pháp phay mặt phẳng, cần phân bố lực kẹp hợp lý, tránh làm chi tiết mỏng biến dạng. Bề mặt đạt yêu cầu khi tháo kẹp mới phản ánh đúng độ phẳng thực tế.

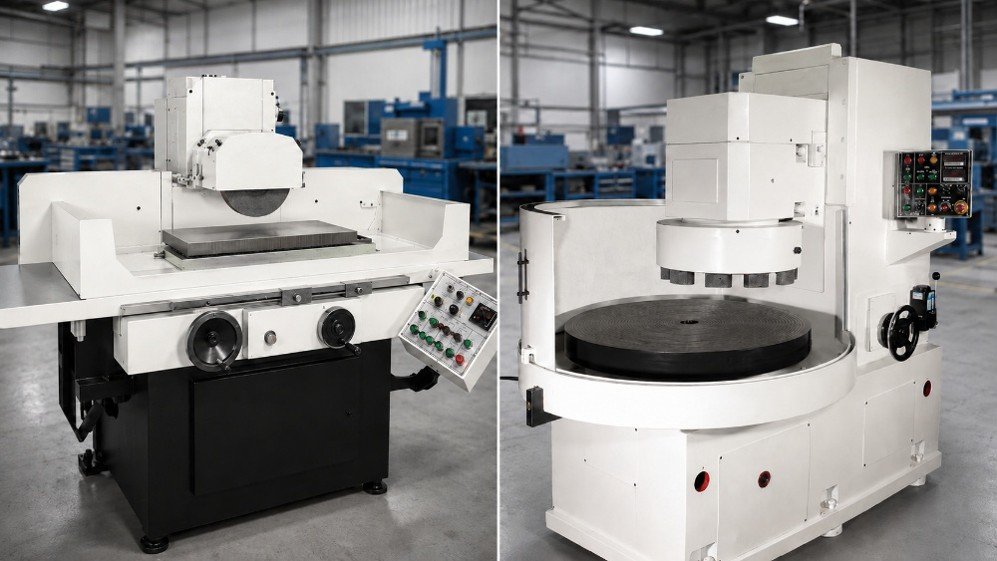

Gia công mài phẳng và mài mặt phẳng

Gia công mài phẳng sử dụng đá mài quay với lượng bóc vật liệu nhỏ để nâng cao độ chính xác hình dạng và chất lượng bề mặt. Mài mặt phẳng thường được thực hiện sau phay khi chi tiết cần dung sai chặt hoặc độ nhám bề mặt gia công thấp hơn.

Trong quá trình mài phẳng, phôi có thể được giữ bằng bàn từ hoặc đồ gá phù hợp với vật liệu. Chất lượng gia công mài phẳng phụ thuộc vào độ phẳng của bàn gá, tình trạng đá mài, lượng ăn dao, dung dịch làm mát và nhiệt phát sinh. Nếu lực hút hoặc lực kẹp quá lớn, chi tiết có thể đạt độ phẳng khi đang gá nhưng cong trở lại sau khi tháo.

Khi nào nên phay và khi nào nên mài phẳng?

Phương pháp phay mặt phẳng phù hợp khi cần loại bỏ lượng dư lớn, gia công nhanh và yêu cầu dung sai ở mức thông dụng. Gia công mài phẳng phù hợp với nguyên công tinh, đặc biệt khi cần đồng thời cải thiện độ phẳng, độ nhám và độ bóng bề mặt.

Với chi tiết yêu cầu cao, quy trình thường gồm phay tạo chuẩn, phay tinh rồi mài mặt phẳng. Sau mỗi nguyên công cần kiểm tra biến dạng, nhiệt độ và ứng suất dư. Độ nhám tốt không tự động bảo đảm độ phẳng, vì vậy kết quả mài phẳng phải được kiểm tra riêng theo trị số ghi cạnh ký hiệu độ phẳng.

Lưu ý khi ghi và kiểm tra dung sai độ phẳng

Không nhầm độ phẳng với độ song song và độ nhám

Độ phẳng là dung sai hình dạng độc lập nên ký hiệu độ phẳng không kèm chuẩn tham chiếu. Nếu cần kiểm soát phương của bề mặt so với mặt hoặc trục khác, phải sử dụng dung sai độ song song, độ vuông góc hoặc yêu cầu hình học phù hợp.

Ký hiệu độ nhám bề mặt cũng không thể thay thế ký hiệu độ phẳng. Độ nhám phản ánh đặc trưng nhấp nhô vi mô, trong khi độ phẳng kiểm soát hình dạng tổng thể. Do đó, bề mặt có độ bóng bề mặt cao vẫn có thể bị cong hoặc vênh.

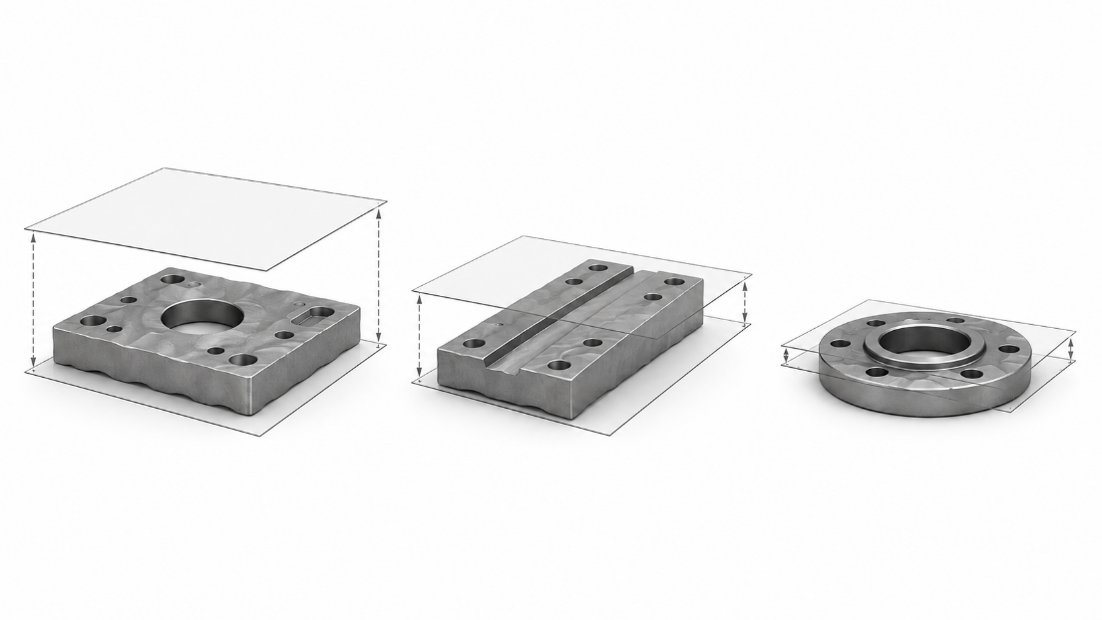

Lựa chọn trị số dung sai phù hợp

Trị số dung sai cần được xác định theo chức năng lắp ghép, làm kín, truyền tải và độ cứng của chi tiết. Yêu cầu quá chặt có thể làm tăng số nguyên công, thời gian kiểm tra và chi phí sản xuất mà không đem lại lợi ích kỹ thuật tương ứng.

Phương pháp phay mặt phẳng thường phù hợp với dung sai thông dụng và lượng dư lớn. Khi cần độ chính xác và độ nhám bề mặt gia công cao hơn, có thể bổ sung gia công mài phẳng. Tuy nhiên, mài mặt phẳng hoặc mài phẳng chỉ đạt kết quả ổn định khi kiểm soát tốt gá đặt, nhiệt phát sinh và ứng suất dư.

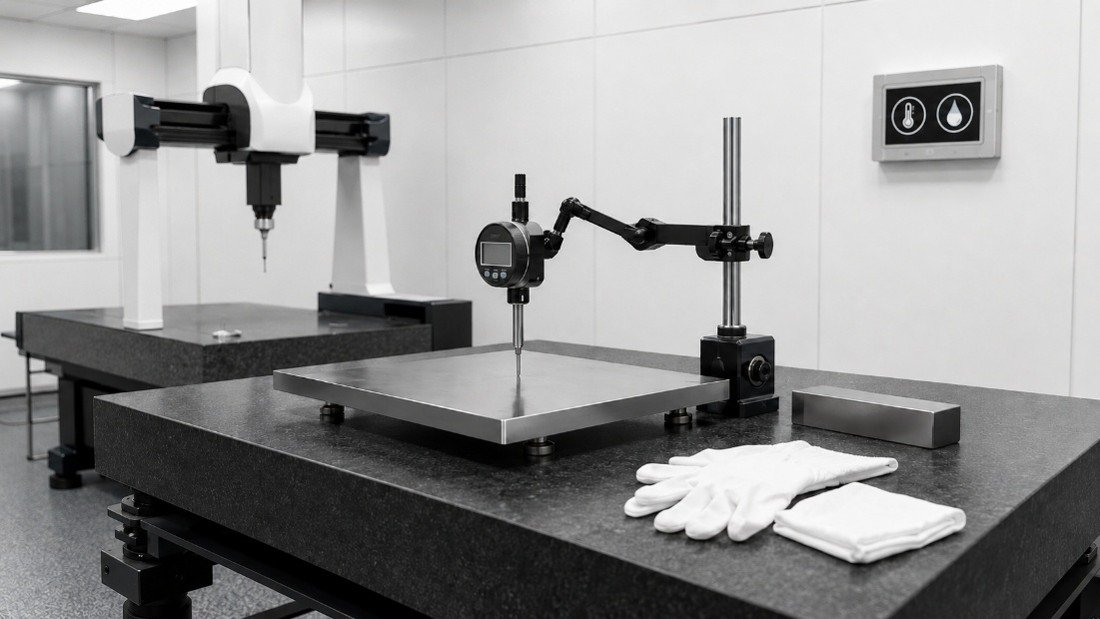

Kiểm soát điều kiện và phương pháp đo

Trước khi kiểm tra, cần làm sạch bề mặt, loại bỏ phoi và ba via, đồng thời để chi tiết ổn định nhiệt. Chi tiết phải được đỡ và gá sao cho không bị biến dạng; với chi tiết mỏng, lực kẹp có thể làm kết quả đo khác đáng kể sau khi tháo gá.

Các điểm đo cần phân bố trên toàn bộ bề mặt, gồm cả vùng biên và vị trí có nguy cơ lồi, lõm. Thiết bị đo phải có độ phân giải, độ chính xác và tình trạng hiệu chuẩn phù hợp với trị số cạnh ký hiệu độ phẳng.

Khi sử dụng bàn máp và đồng hồ so, phải thiết lập phép đo phù hợp để tránh đưa sai lệch của mặt tỳ hoặc độ song song vào kết quả. Với yêu cầu chặt, cần thống nhất phương pháp lấy điểm, cách xử lý dữ liệu và độ không đảm bảo đo. Hiểu đúng độ phẳng là gì và kiểm soát đúng điều kiện đo giúp kết quả phản ánh chính xác chất lượng bề mặt sau phay hoặc mài phẳng.

Đọc đúng ký hiệu độ phẳng để nâng cao chất lượng gia công

Hiểu chính xác độ phẳng là gì và cách đọc ký hiệu độ phẳng giúp doanh nghiệp kiểm soát tốt bề mặt lắp ghép, hạn chế cong vênh và lựa chọn phương pháp gia công phù hợp. Phương pháp phay mặt phẳng đáp ứng tốt yêu cầu thông dụng, trong khi gia công mài phẳng hoặc mài mặt phẳng phù hợp với chi tiết cần dung sai chặt và độ nhám thấp hơn.
