Máy tiện đứng CNC là gì?

Khái niệm máy tiện đứng CNC

Máy tiện đứng CNC là dòng máy tiện có trục chính đặt theo phương thẳng đứng và được điều khiển bằng hệ CNC. Khi gia công, phôi thường được đặt trên mâm cặp hoặc bàn quay nằm ngang, sau đó quay quanh trục thẳng đứng để tạo chuyển động cắt chính. Dao cắt di chuyển theo chương trình điều khiển số để thực hiện các nguyên công như tiện mặt, tiện ngoài, tiện trong, tiện rãnh, khoan, doa hoặc gia công các bề mặt tròn xoay theo yêu cầu bản vẽ.

Về bản chất, máy tiện đứng CNC vẫn hoạt động theo nguyên lý của quá trình tiện: phôi quay, dao cắt dịch chuyển tương đối so với phôi để bóc tách vật liệu. Điểm khác biệt nằm ở kết cấu trục chính thẳng đứng và hệ điều khiển CNC. Thay vì phụ thuộc chủ yếu vào thao tác tay của người thợ, máy sử dụng chương trình gia công để điều khiển chuyển động dao, tốc độ trục chính, lượng chạy dao, chiều sâu cắt, thứ tự dao và chu trình gia công.

Máy tiện đứng CNC SMEC SLV 1000 series

>> Xem ngay Máy tiện đứng CNC SMEC SLV 1000 series

Đặc điểm cấu tạo và vận hành của máy tiện đứng CNC

Một máy tiện đứng CNC thường gồm các bộ phận chính như thân máy, cột máy, bàn quay hoặc mâm cặp, cụm trục chính, hệ thống bàn trượt, ổ dao hoặc turret, hệ điều khiển CNC, hệ thống làm mát, hệ thống bôi trơn và cơ cấu che chắn an toàn. Tùy theo cấu hình, máy có thể được trang bị turret nhiều vị trí dao, hệ thống thay dao, băng tải phoi, hệ đo, hệ thống kiểm soát nhiệt hoặc các chức năng hỗ trợ gia công tự động.

Trong quá trình vận hành, người vận hành sẽ thiết lập chương trình, gá phôi, chọn dao, kiểm tra tọa độ và kiểm soát điều kiện gia công. Sau khi chương trình được chạy, hệ CNC điều khiển các trục chuyển động theo tọa độ đã lập trình. Nhờ đó, máy tiện đứng CNC giúp quá trình gia công ổn định hơn, đặc biệt trong các công việc cần lặp lại nhiều lần, cần kiểm soát dung sai và cần giảm sai lệch giữa các chi tiết.

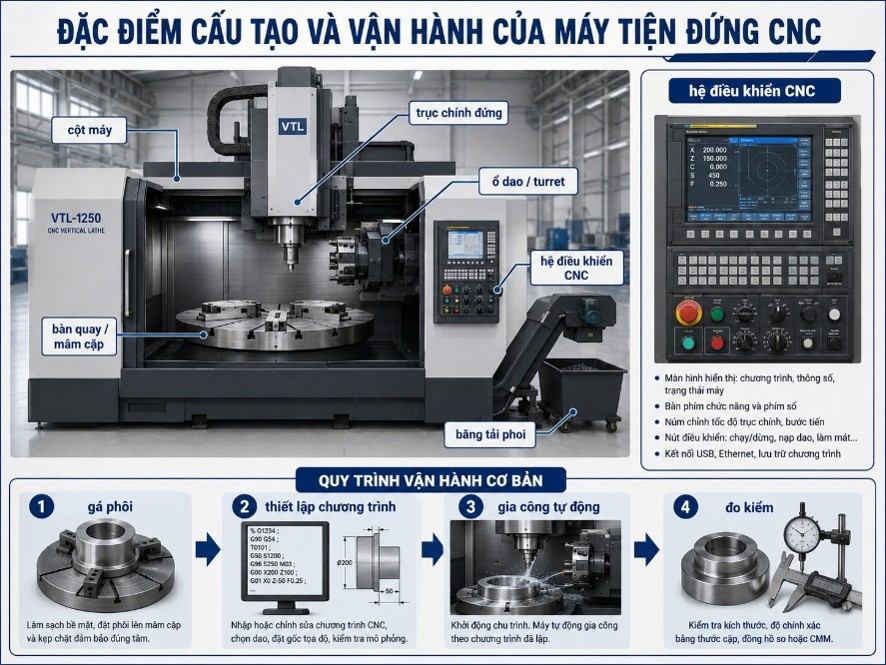

Đặc điểm vận hành của máy tiện đứng CNC

Vì sao máy tiện đứng CNC phù hợp với phôi lớn và nặng?

Máy tiện đứng CNC thường được dùng cho các chi tiết có đường kính lớn, khối lượng nặng hoặc hình dạng khó gá trên máy tiện ngang. Với kết cấu tiện đứng, phôi được đặt từ trên xuống mâm cặp hoặc bàn quay. Trọng lượng bản thân của phôi hỗ trợ phôi tựa chắc hơn trên mặt chuẩn gá đặt, giúp quá trình định vị và kẹp giữ ổn định hơn trong nhiều trường hợp.

Đặc điểm này đặc biệt có ý nghĩa khi gia công chi tiết dạng mâm, đĩa, mặt bích lớn, bánh đà, puly lớn, vành lớn, vỏ tròn lớn hoặc chi tiết đúc có khối lượng cao. Với các chi tiết mỏng, lớn hoặc có hình dạng không đều, việc đặt phôi trên bàn quay cũng giúp giảm rủi ro biến dạng do kẹp quá mức, miễn là phương án gá đặt, lực kẹp và trình tự gia công được tính toán đúng kỹ thuật.

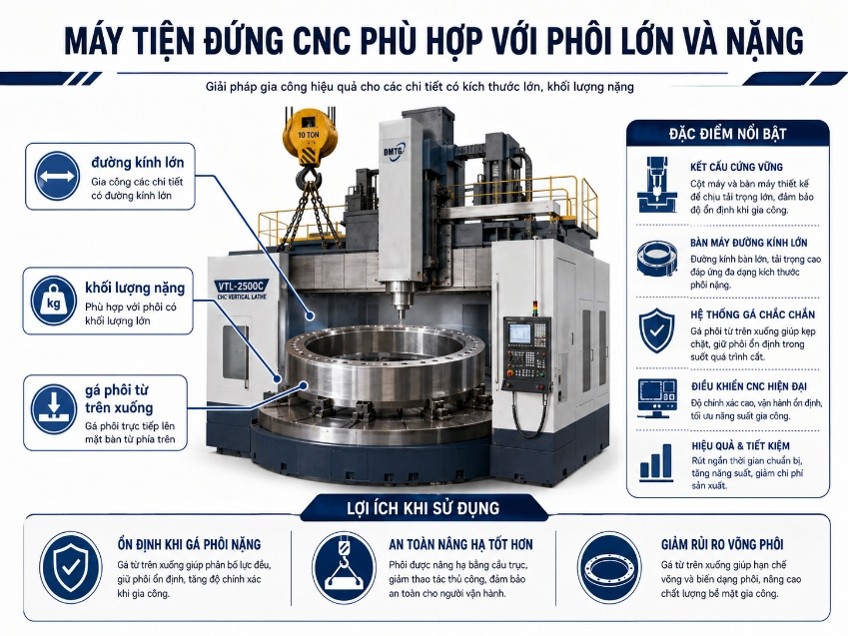

Máy tiện đứng CNC phù hợp với phôi lớn và nặng

Máy tiện đứng CNC thường gia công những chi tiết nào?

Máy tiện đứng CNC phù hợp với các chi tiết có đường kính lớn nhưng chiều cao hoặc chiều dài theo phương trục không quá lớn. Nhóm chi tiết điển hình gồm mặt bích lớn, bánh đà, puly lớn, mâm quay, vành lớn, chi tiết dạng đĩa, chi tiết dạng vòng, vỏ hộp tròn, chi tiết đúc lớn và các chi tiết cơ khí nặng cần gia công bề mặt tròn xoay.

Ngoài gia công thô, máy tiện đứng CNC còn được sử dụng khi xưởng cần kiểm soát độ chính xác, độ đồng tâm, độ phẳng, độ nhám bề mặt và độ lặp lại giữa nhiều sản phẩm. Với các đơn hàng có tính lặp lại, việc lưu và chạy lại chương trình gia công giúp xưởng kiểm soát quy trình tốt hơn so với cách vận hành thủ công hoàn toàn.

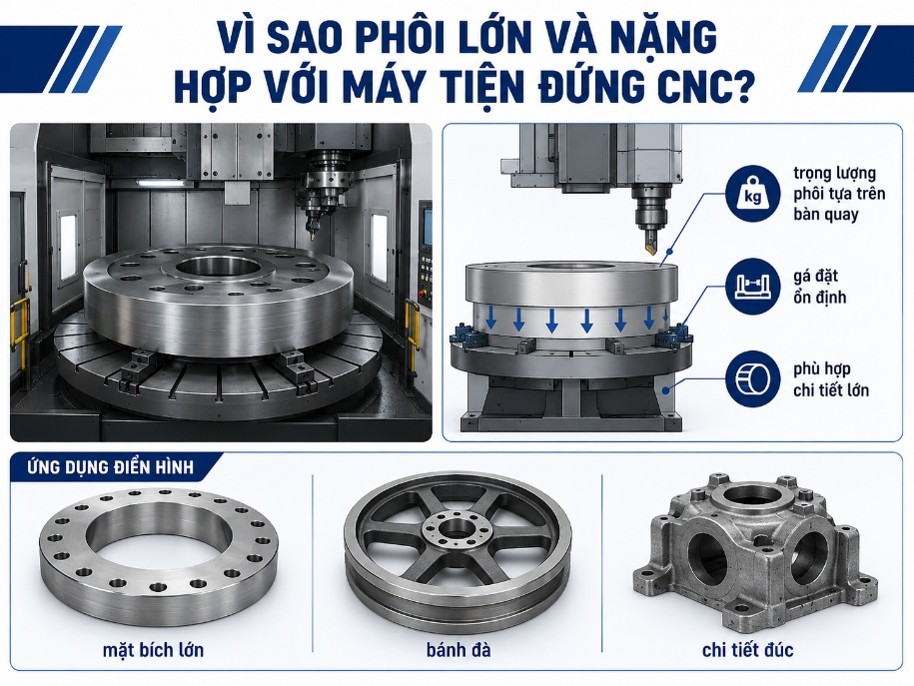

Máy tiện đứng CNC phù hợp với phôi lớn và nặng

Vai trò của máy tiện đứng CNC trong xưởng cơ khí

Máy tiện đứng CNC phù hợp với những xưởng cần nâng năng lực gia công chi tiết lớn, nặng và yêu cầu chất lượng ổn định. Dòng máy này giúp xưởng giảm phụ thuộc vào thao tác thủ công, chuẩn hóa chu trình gia công và kiểm soát tốt hơn các yếu tố như đường chạy dao, tốc độ cắt, lượng chạy dao và trình tự nguyên công.

Đối với xưởng sản xuất hàng lặp lại, doanh nghiệp gia công cho khách công nghiệp hoặc đơn vị cần nâng cao năng lực kiểm soát chất lượng, máy tiện đứng CNC là lựa chọn đáng cân nhắc. Khi được chọn đúng theo kích thước phôi, tải trọng, vật liệu, dung sai, sản lượng và điều kiện mặt bằng, máy giúp xưởng gia công ổn định hơn, giảm lỗi lặp lại và tăng khả năng đáp ứng các đơn hàng có yêu cầu kỹ thuật cao.

Máy tiện đứng vạn năng là gì?

Khái niệm máy tiện đứng vạn năng

Máy tiện đứng vạn năng là dòng máy tiện có trục chính đặt theo phương thẳng đứng, phôi được gá trên mâm cặp hoặc bàn quay nằm ngang, nhưng quá trình vận hành chủ yếu dựa vào thao tác điều chỉnh của người thợ. Máy vẫn sử dụng nguyên lý tiện cơ bản: phôi quay tạo chuyển động cắt chính, còn dao cắt di chuyển tương đối so với phôi để bóc tách vật liệu và tạo bề mặt gia công.

Khác với máy tiện đứng CNC, máy tiện đứng vạn năng không điều khiển toàn bộ chu trình gia công bằng chương trình CNC. Người vận hành thường trực tiếp điều chỉnh tốc độ bàn quay, lượng chạy dao, vị trí dao, chiều sâu cắt, quá trình ăn dao và kiểm soát kích thước trong quá trình gia công. Tùy từng đời máy và cấu hình, máy có thể được trang bị hộp tốc độ nhiều cấp, bàn dao đứng, bàn dao ngang, turret cơ khí, hệ thống hiển thị số DRO hoặc một số cơ cấu hỗ trợ bán tự động.

Đặc điểm vận hành của máy tiện đứng vạn năng

Máy tiện đứng vạn năng phụ thuộc nhiều vào kinh nghiệm của người vận hành. Thợ tiện phải hiểu cách gá phôi lớn, căn chỉnh mặt chuẩn, chọn chế độ cắt, kiểm soát lực kẹp, điều chỉnh dao và đo kiểm kích thước trong từng bước gia công. Với các chi tiết lớn và nặng, kỹ năng gá đặt và kinh nghiệm xử lý rung, đảo, biến dạng hoặc lượng dư không đều có ảnh hưởng rất lớn đến chất lượng thành phẩm.

Ưu điểm của máy tiện đứng vạn năng là tính linh hoạt trong các công việc đơn chiếc, sửa chữa, phục hồi hoặc gia công chi tiết không lặp lại thường xuyên. Khi xưởng có thợ tiện đứng giỏi, máy có thể xử lý nhiều dạng phôi lớn khác nhau mà không cần chuẩn bị chương trình CNC phức tạp. Điều này phù hợp với những công việc cần người thợ theo dõi trực tiếp và điều chỉnh linh hoạt theo tình trạng thực tế của phôi.

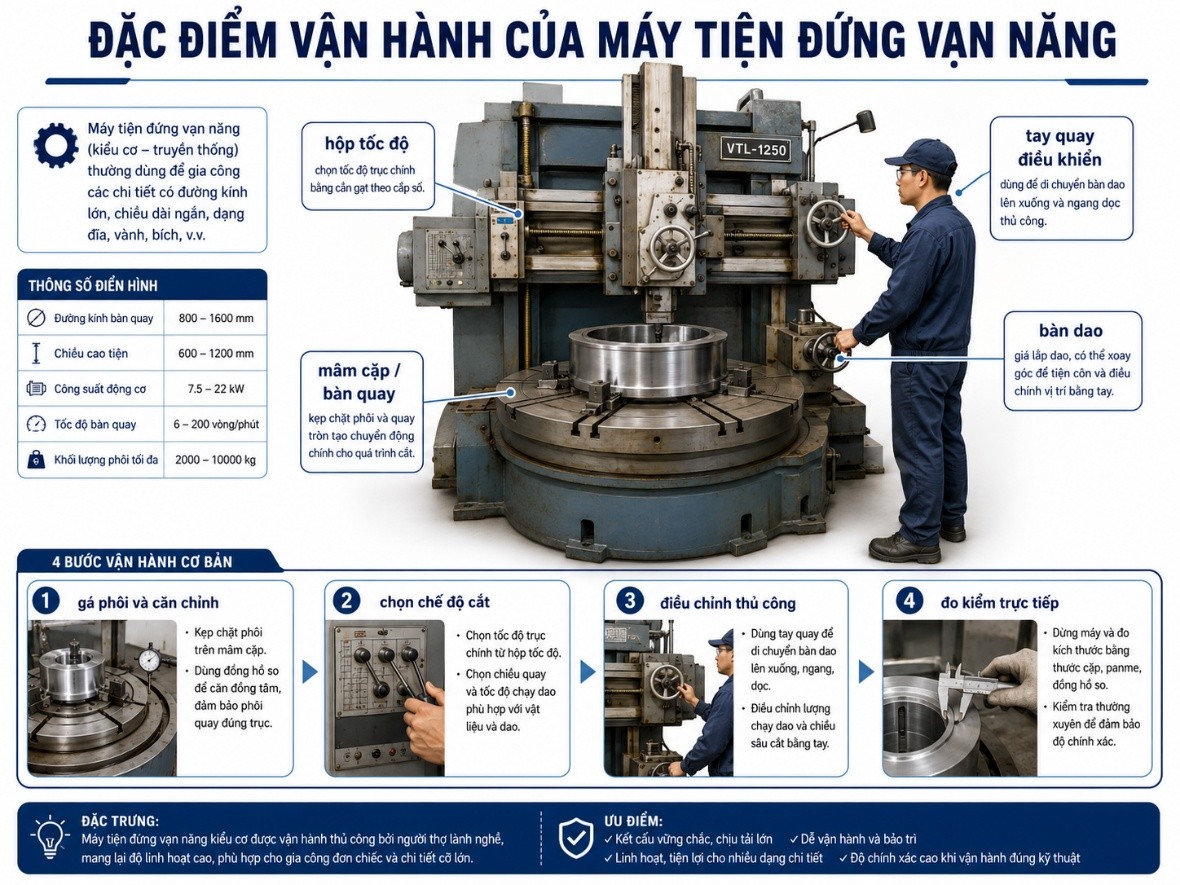

Đặc điểm vận hành của máy tiện đứng vạn năng

Máy tiện đứng vạn năng thường dùng trong trường hợp nào?

Máy tiện đứng vạn năng thường phù hợp với các xưởng gia công đơn chiếc, xưởng sửa chữa cơ khí, xưởng phục hồi chi tiết lớn hoặc các đơn vị thỉnh thoảng mới xử lý phôi có đường kính lớn. Nhóm chi tiết thường gặp có thể là mặt bích lớn, bánh đà, puly lớn, mâm quay, vành lớn, chi tiết đúc, chi tiết sửa chữa hoặc các chi tiết cần tiện lại bề mặt sau một thời gian sử dụng.

Với các đơn hàng ít lặp lại, yêu cầu tự động hóa chưa cao và ngân sách đầu tư còn hạn chế, máy tiện đứng vạn năng có thể là lựa chọn thực tế. Tuy nhiên, nếu xưởng cần sản xuất nhiều chi tiết giống nhau, cần kiểm soát độ lặp lại, dung sai và tiến độ ổn định giữa các lô hàng, máy tiện đứng CNC thường có lợi thế hơn.

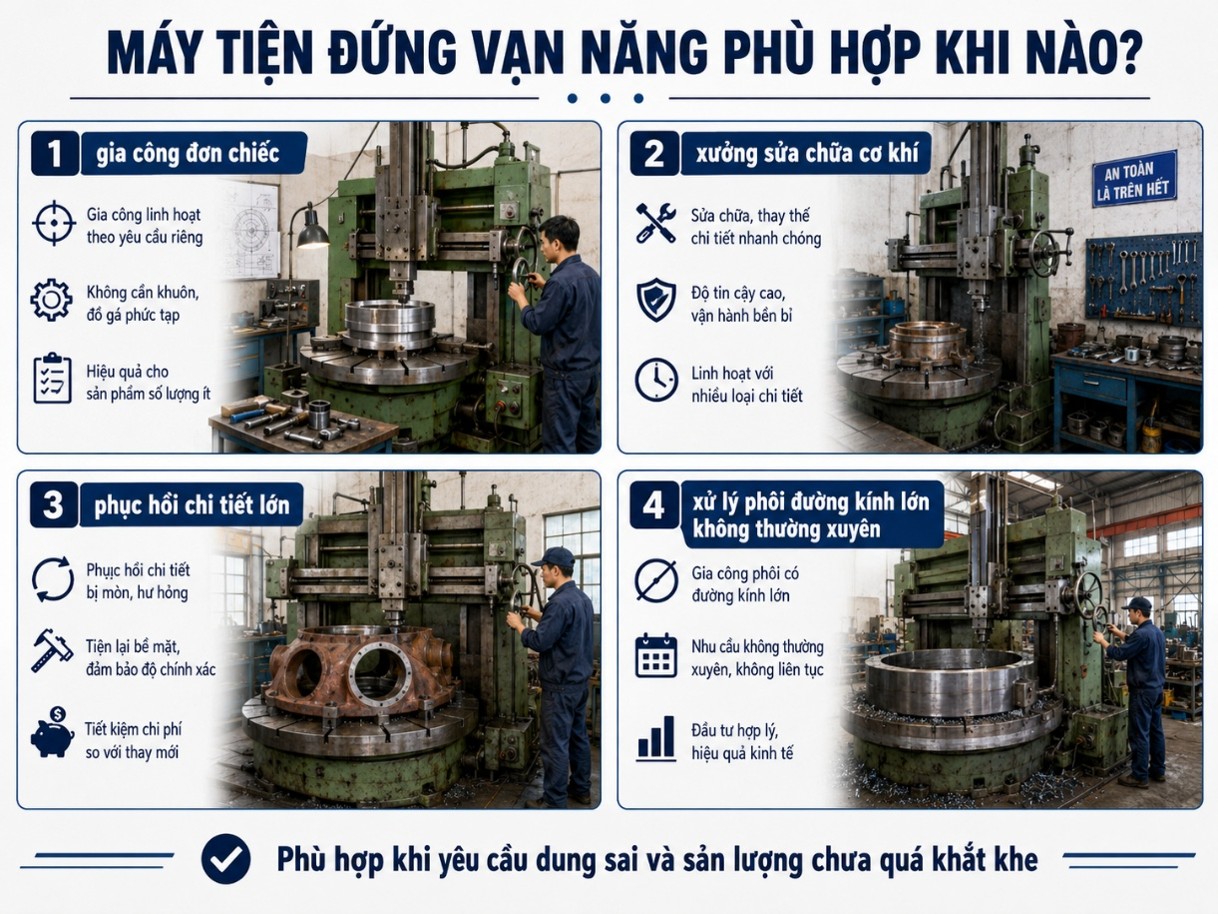

Máy tiện đứng vạn năng phù hợp khi nào

Vai trò của máy tiện đứng vạn năng trong xưởng cơ khí

Trong nhiều xưởng cơ khí, máy tiện đứng vạn năng vẫn có vai trò quan trọng vì khả năng xử lý linh hoạt các phôi lớn, nặng và không tiêu chuẩn. Máy phù hợp với các công việc mà mỗi chi tiết có thể khác nhau về kích thước, lượng dư, tình trạng bề mặt hoặc yêu cầu sửa chữa. Ở những tình huống này, kinh nghiệm của người thợ giúp xưởng điều chỉnh quá trình gia công theo thực tế thay vì phụ thuộc hoàn toàn vào chương trình có sẵn.

Tuy vậy, máy tiện đứng vạn năng không phải lựa chọn tối ưu cho mọi mô hình sản xuất. Khi xưởng muốn giảm phụ thuộc vào tay nghề thủ công, nâng độ lặp lại, kiểm soát chất lượng ổn định hơn và tăng năng suất cho các đơn hàng lặp lại, máy tiện đứng CNC sẽ phù hợp hơn. Vì vậy, khi cân nhắc đầu tư, xưởng cần đánh giá rõ sản lượng, mức độ lặp lại của đơn hàng, yêu cầu dung sai, tay nghề nhân sự và ngân sách để chọn đúng loại máy.

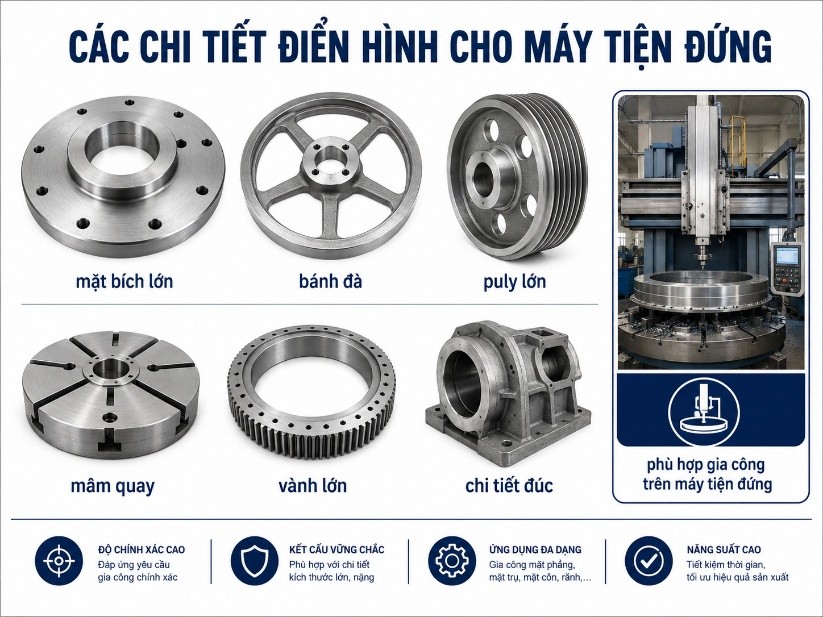

Các chi tiết điển hình cho máy tiện đứng

Máy tiện đứng CNC khác gì máy tiện đứng vạn năng?

Khác biệt về hệ điều khiển

Điểm khác biệt lớn nhất giữa máy tiện đứng CNC và máy tiện đứng vạn năng nằm ở hệ điều khiển. Máy tiện đứng CNC sử dụng chương trình CNC để điều khiển chuyển động dao, tốc độ trục chính, lượng chạy dao, chiều sâu cắt và chu trình gia công. Trong khi đó, máy tiện đứng vạn năng vận hành chủ yếu bằng thao tác cơ, tay gạt, tay quay, hộp tốc độ, cơ cấu chạy dao hoặc một số hỗ trợ bán tự động tùy cấu hình máy.

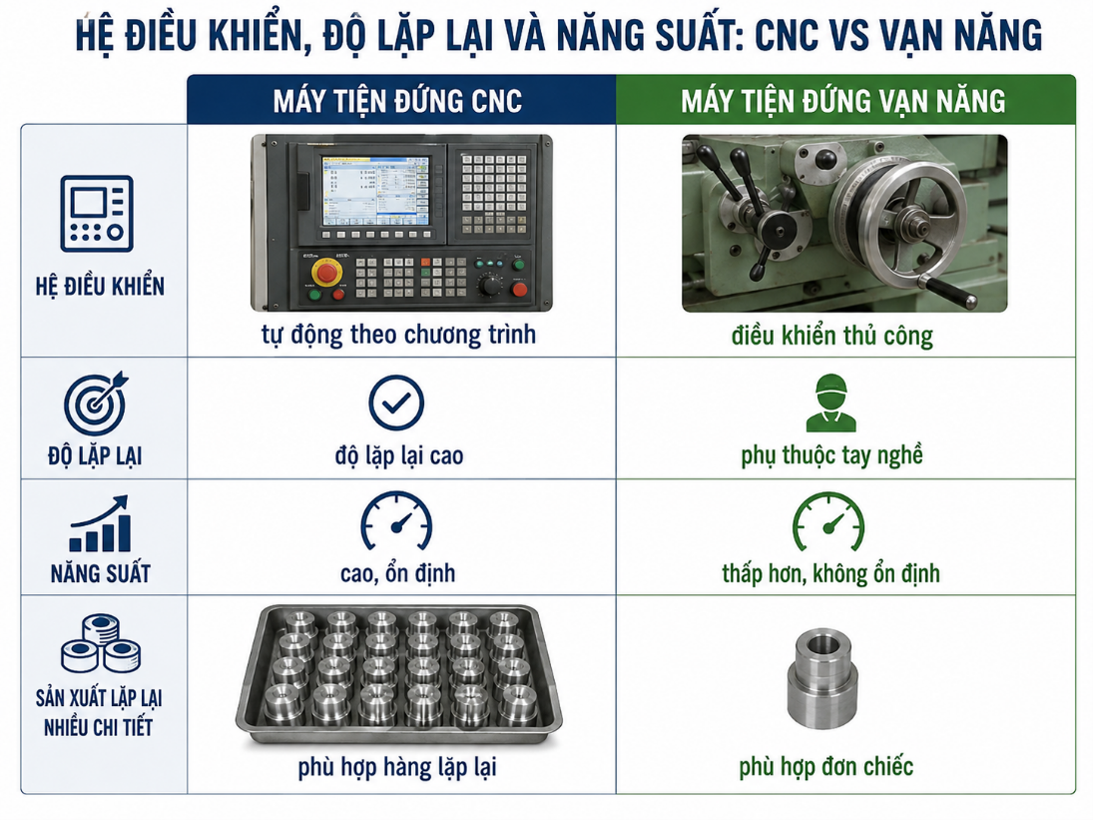

Hệ điều khiển: sự khác biệt giữa máy CNC và máy vạn năng

Khác biệt về độ lặp lại và năng suất

Máy tiện đứng CNC có lợi thế khi xưởng cần gia công nhiều chi tiết giống nhau, vì chương trình gia công có thể được lưu, gọi lại và chạy ổn định giữa các lô hàng. Điều này giúp giảm sai lệch do thao tác thủ công, rút ngắn thời gian chỉnh máy và kiểm soát chu kỳ gia công tốt hơn. Máy tiện đứng vạn năng phù hợp hơn với gia công đơn chiếc, sửa chữa hoặc các chi tiết không lặp lại thường xuyên, nhưng độ ổn định giữa nhiều sản phẩm sẽ phụ thuộc nhiều vào tay nghề người thợ.

Khác biệt về yêu cầu nhân sự

Máy tiện đứng vạn năng cần thợ vận hành có kinh nghiệm cao, đặc biệt khi gia công phôi lớn, nặng, khó gá hoặc có lượng dư không đều. Người thợ phải trực tiếp kiểm soát quá trình gá đặt, chỉnh dao, chọn chế độ cắt và đo kiểm trong từng bước. Máy tiện đứng CNC vẫn cần người biết lập trình, setup dao và kiểm soát chương trình, nhưng khi đã ổn định quy trình, máy giúp giảm phụ thuộc vào thao tác thủ công trong từng chu kỳ gia công.

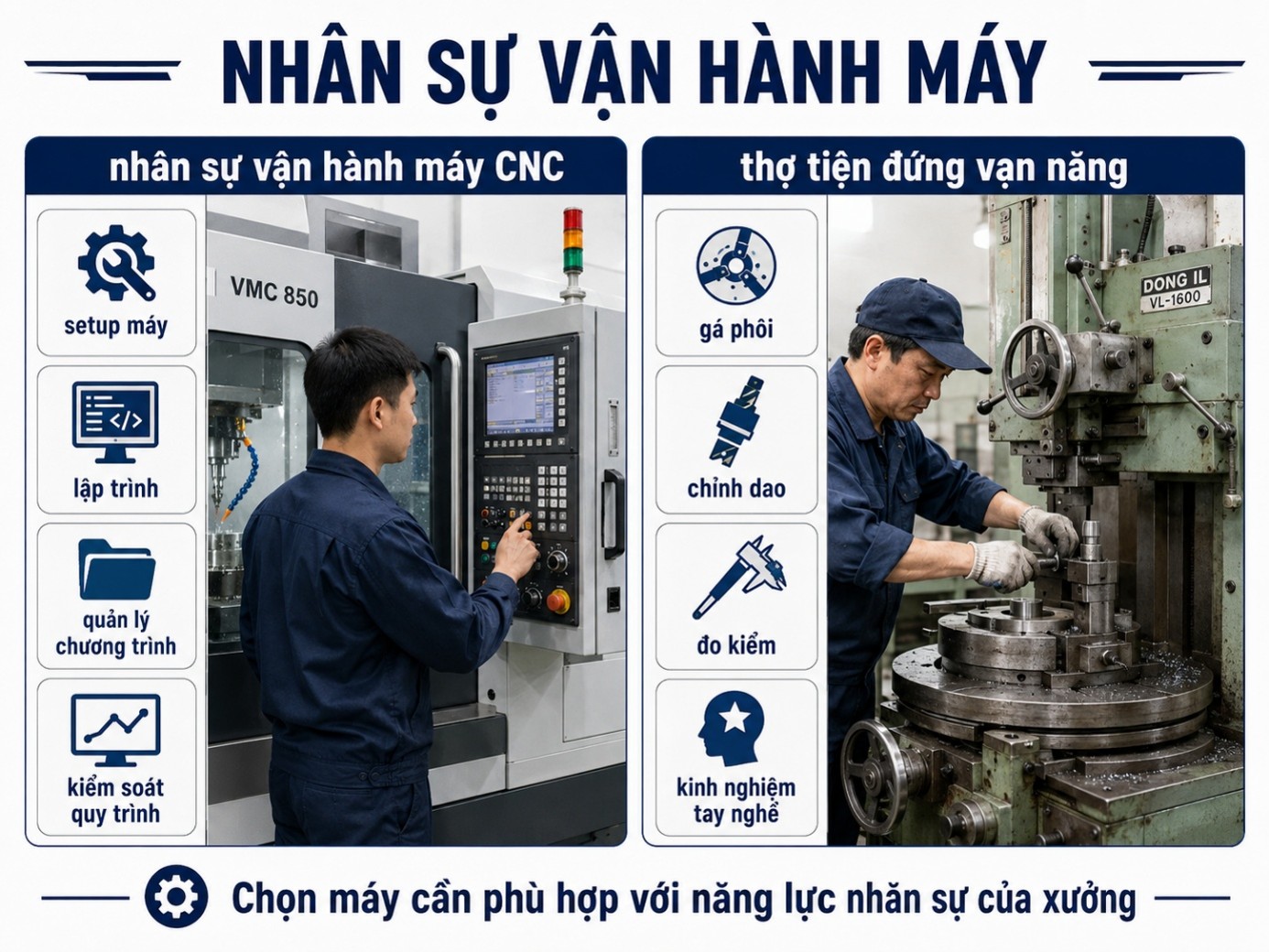

Khác biệt về yêu cầu nhân sự

Khác biệt về chi phí và mô hình sản xuất phù hợp

Máy tiện đứng vạn năng thường có chi phí đầu tư ban đầu thấp hơn, phù hợp với xưởng sửa chữa, xưởng làm đơn chiếc, xưởng có ngân sách hạn chế hoặc đã có thợ tiện đứng giỏi. Máy tiện đứng CNC có chi phí đầu tư cao hơn, nhưng phù hợp hơn với xưởng cần sản xuất ổn định, gia công lặp lại, kiểm soát dung sai, giảm rework và nâng năng suất dài hạn. Vì vậy, không nên chỉ so sánh giá mua máy, mà cần tính cả sản lượng, chất lượng đầu ra, thời gian setup, nhân công và tỷ lệ hàng lỗi trong quá trình vận hành.

Khi nào nên chọn máy tiện đứng CNC?

Khi xưởng cần sản xuất lặp lại nhiều chi tiết

Máy tiện đứng CNC là lựa chọn phù hợp khi xưởng cần gia công nhiều chi tiết giống nhau hoặc các mã hàng có tính lặp lại theo lô. Với hệ điều khiển CNC, chương trình gia công có thể được lưu, gọi lại và chạy ổn định ở những lần sản xuất sau. Điều này giúp xưởng giảm sai lệch giữa các chi tiết, kiểm soát chu kỳ gia công tốt hơn và hạn chế phụ thuộc vào thao tác thủ công trong từng lần chạy máy.

Điểm này đặc biệt quan trọng với các chi tiết lớn như mặt bích, bánh đà, puly lớn, mâm quay, vành lớn hoặc chi tiết dạng đĩa. Khi mỗi phôi đều có giá trị cao, việc sản xuất sai một chi tiết không chỉ làm mất thời gian sửa lại mà còn ảnh hưởng trực tiếp đến chi phí vật liệu, tiến độ giao hàng và uy tín của xưởng. Máy tiện đứng CNC giúp quy trình gia công ổn định hơn nhờ các thông số cắt, đường chạy dao và thứ tự nguyên công được kiểm soát theo chương trình.

Khi chi tiết có yêu cầu dung sai và độ ổn định cao

Với các chi tiết yêu cầu dung sai rõ ràng, độ đồng tâm, độ phẳng, độ nhám bề mặt hoặc độ lặp lại giữa nhiều sản phẩm, máy tiện đứng CNC thường có lợi thế hơn máy tiện đứng vạn năng. Người vận hành có thể thiết lập chương trình gia công, kiểm soát vị trí dao, chiều sâu cắt, tốc độ trục chính, lượng chạy dao và chu trình cắt theo cùng một quy trình.

Nhờ đó, máy giúp giảm biến động do thao tác thủ công, đặc biệt khi gia công các chi tiết lớn, nặng hoặc khó gá. Với máy tiện đứng vạn năng, chất lượng từng sản phẩm phụ thuộc nhiều vào kinh nghiệm thợ, cách chỉnh dao, cách đo kiểm và khả năng xử lý trong từng bước gia công. Trong khi đó, máy tiện đứng CNC phù hợp hơn khi xưởng cần chuẩn hóa quy trình để giữ chất lượng đồng đều, giảm rework và kiểm soát sai số ổn định hơn giữa các ca sản xuất.

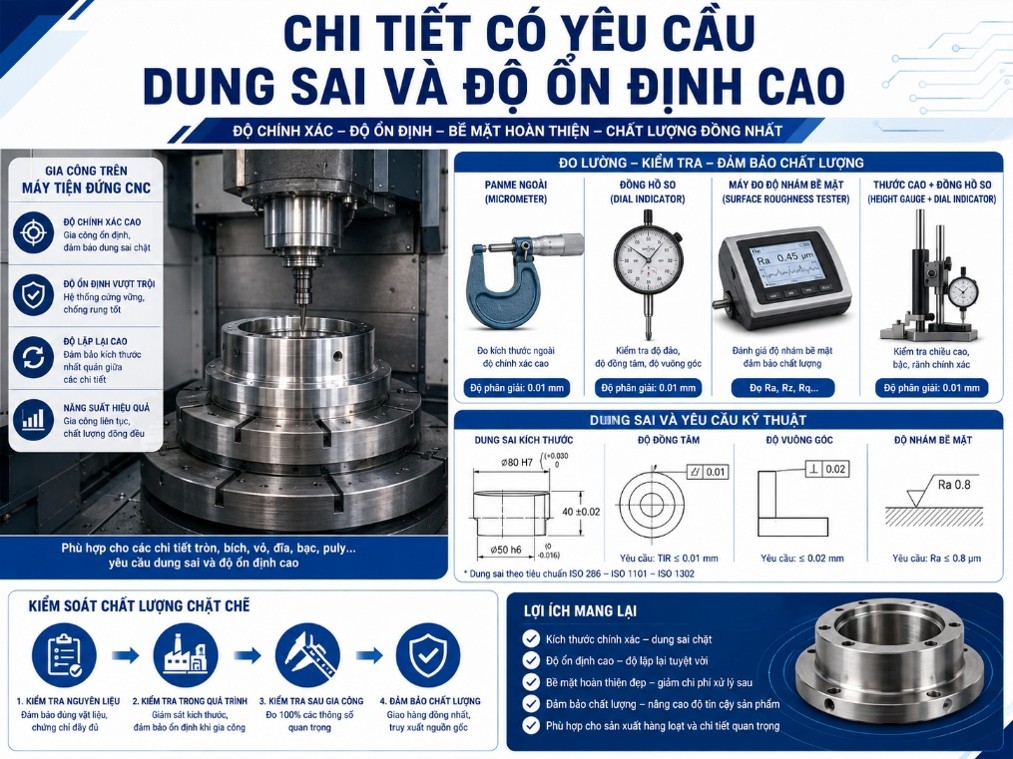

Chi tiết có yêu cầu dung sai và độ ổn định cao

>> Đừng bỏ lỡ Máy tiện đứng SMEC SLV 500 series

Khi xưởng tính đầu tư dài hạn thay vì chỉ xử lý đơn hàng trước mắt

Máy tiện đứng CNC thường có chi phí đầu tư ban đầu cao hơn máy tiện đứng vạn năng, nhưng phù hợp hơn nếu xưởng đang tính đến năng suất dài hạn, độ ổn định chất lượng và khả năng mở rộng đơn hàng. Nếu hiện tại xưởng đã có các mã hàng lặp lại, khách yêu cầu dung sai rõ hơn hoặc số lượng đơn hàng đang tăng, CNC là hướng đầu tư nên được cân nhắc nghiêm túc.

Thay vì chỉ nhìn vào giá mua máy, xưởng nên tính cả thời gian setup, nhân công vận hành, tỷ lệ hàng phải sửa, thời gian dừng máy, chi phí lỗi và khả năng đáp ứng tiến độ. Trong nhiều trường hợp, máy tiện đứng CNC không chỉ là khoản đầu tư vào thiết bị, mà còn là bước nâng cấp cách xưởng kiểm soát quy trình gia công, chất lượng sản phẩm và năng lực cạnh tranh trong các đơn hàng công nghiệp.

Tính đầu tư dài hạn thay vì chỉ xử lý đơn hàng trước mắt

>> Đừng bỏ qua Máy tiện đứng CNC SMEC SLV 8500 series dành cho các nhà xưởng lớn cần tối ưu năng suất

Khi nào nên chọn máy tiện đứng vạn năng?

Khi xưởng chủ yếu gia công đơn chiếc hoặc sửa chữa

Máy tiện đứng vạn năng phù hợp với các xưởng thường làm chi tiết đơn chiếc, chi tiết sửa chữa, phục hồi bề mặt hoặc gia công các phôi lớn không lặp lại thường xuyên. Với những công việc này, mỗi chi tiết có thể khác nhau về kích thước, lượng dư, tình trạng bề mặt và yêu cầu xử lý, nên người thợ cần trực tiếp quan sát, căn chỉnh và điều chỉnh quá trình cắt theo thực tế.

Nếu xưởng không chạy hàng loạt và không cần lưu chương trình gia công để lặp lại nhiều lần, máy tiện đứng vạn năng vẫn là lựa chọn thực tế. Dòng máy này đặc biệt phù hợp với các công việc như tiện lại mặt bích lớn, sửa puly, phục hồi mâm quay, tiện chi tiết đúc lớn hoặc xử lý các chi tiết cơ khí nặng theo từng đơn hàng riêng.

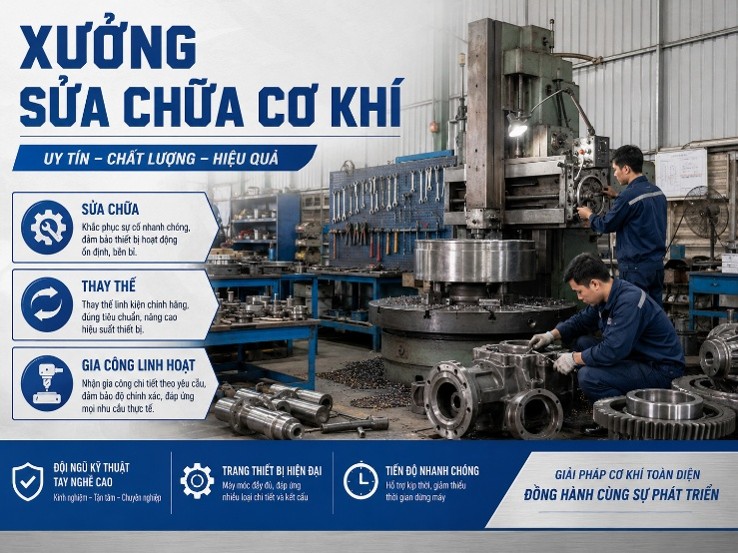

Xưởng sửa chữa cơ khí

Khi ngân sách đầu tư ban đầu còn hạn chế

Máy tiện đứng vạn năng thường phù hợp với xưởng có ngân sách đầu tư ban đầu thấp hơn so với phương án CNC. Nếu nhu cầu chính là xử lý phôi lớn, gia công cơ bản, sản lượng không cao và chưa cần tự động hóa mạnh, máy vạn năng có thể đáp ứng tốt bài toán trước mắt.

Tuy nhiên, xưởng không nên chỉ nhìn vào giá mua máy. Cần tính thêm chi phí nhân công, thời gian căn chỉnh, thời gian đo kiểm, năng suất thực tế và tỷ lệ sai hỏng. Nếu đơn hàng bắt đầu lặp lại nhiều hoặc yêu cầu chất lượng ổn định hơn, phương án CNC nên được cân nhắc để tránh bị giới hạn về năng suất và độ lặp lại.

Khi xưởng đã có thợ tiện đứng kinh nghiệm

Máy tiện đứng vạn năng phát huy hiệu quả tốt hơn khi xưởng có thợ vận hành giàu kinh nghiệm. Với phôi lớn và nặng, người thợ phải kiểm soát nhiều yếu tố như gá đặt, căn chỉnh mặt chuẩn, chọn chế độ cắt, chỉnh dao, kiểm soát rung, đo kích thước và xử lý lượng dư không đều.

Nếu đội ngũ thợ đã quen vận hành máy tiện đứng, hiểu đặc tính phôi và có kinh nghiệm xử lý các tình huống phát sinh, máy tiện đứng vạn năng vẫn có thể cho hiệu quả tốt trong gia công đơn chiếc hoặc sửa chữa. Ngược lại, nếu xưởng thiếu thợ giỏi và muốn chuẩn hóa quy trình sản xuất, máy tiện đứng CNC sẽ phù hợp hơn.

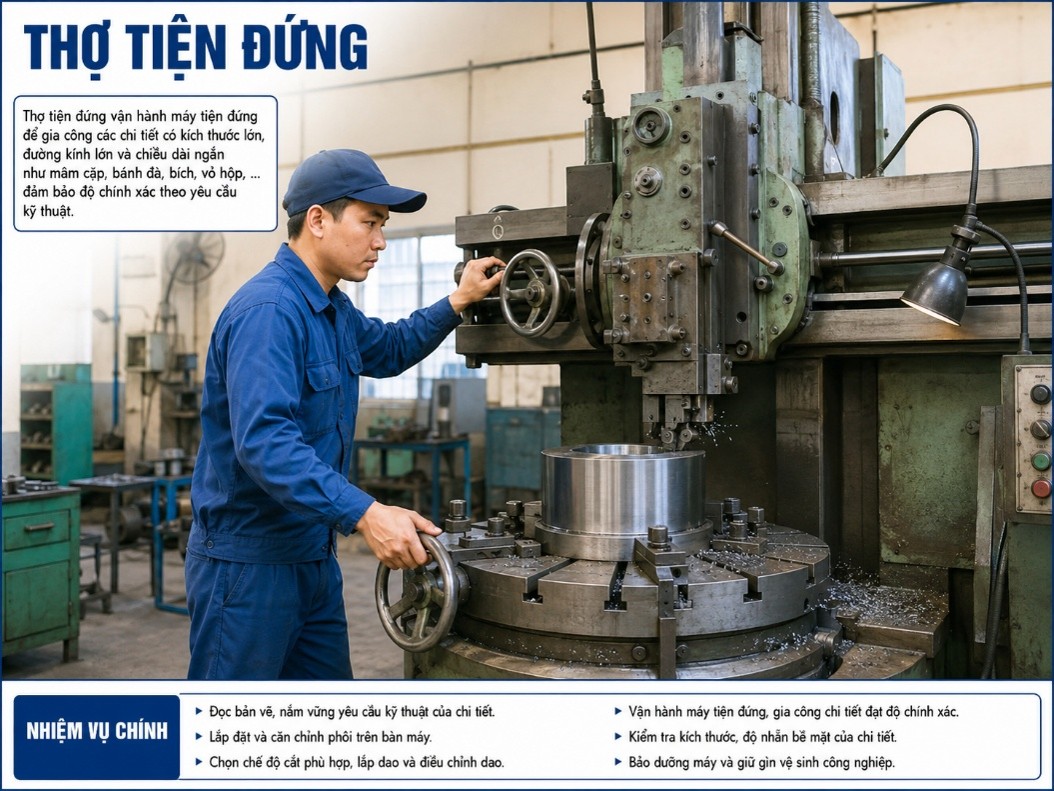

Thợ tiện máy tiện đứng vạn năng

Khi yêu cầu dung sai và sản lượng chưa quá khắt khe

Máy tiện đứng vạn năng nên được chọn khi đơn hàng không yêu cầu độ lặp lại cao giữa nhiều chi tiết, dung sai không quá chặt và sản lượng chưa đủ lớn để khai thác hết lợi thế của CNC. Trong các trường hợp tiện thô, sửa chữa, tiện phá lượng dư hoặc gia công chi tiết lớn nhưng số lượng ít, máy vạn năng có thể là phương án tiết kiệm và linh hoạt.

Tóm lại, máy tiện đứng vạn năng phù hợp với xưởng làm đơn chiếc, sửa chữa, gia công phôi lớn không lặp lại nhiều, ngân sách đầu tư còn hạn chế và có thợ vận hành kinh nghiệm. Nếu xưởng cần sản xuất theo lô, kiểm soát dung sai ổn định, giảm phụ thuộc tay nghề và nâng năng suất dài hạn, máy tiện đứng CNC sẽ là lựa chọn đáng cân nhắc hơn.

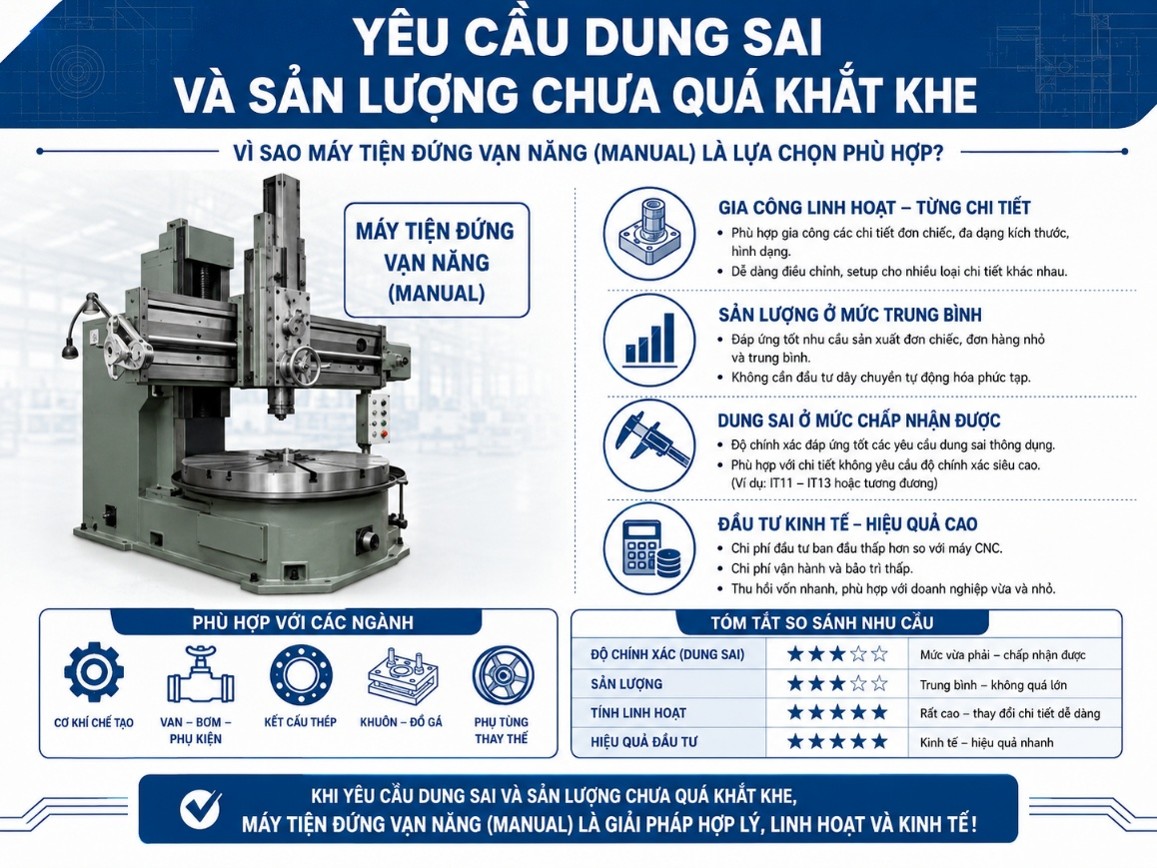

Yêu cầu dung sai và sản lượng chưa quá khắt khe có thể dùng máy tiện vạn năng

Máy tiện đứng CNC hay máy tiện đứng vạn năng phù hợp hơn?

Máy tiện đứng vạn năng phù hợp với xưởng làm đơn chiếc, sửa chữa, phục hồi chi tiết, ngân sách đầu tư còn hạn chế và có thợ tiện đứng kinh nghiệm. Trong khi đó, máy tiện đứng CNC phù hợp hơn khi xưởng cần sản xuất lặp lại, kiểm soát dung sai ổn định, giảm phụ thuộc tay nghề và nâng năng suất dài hạn.
