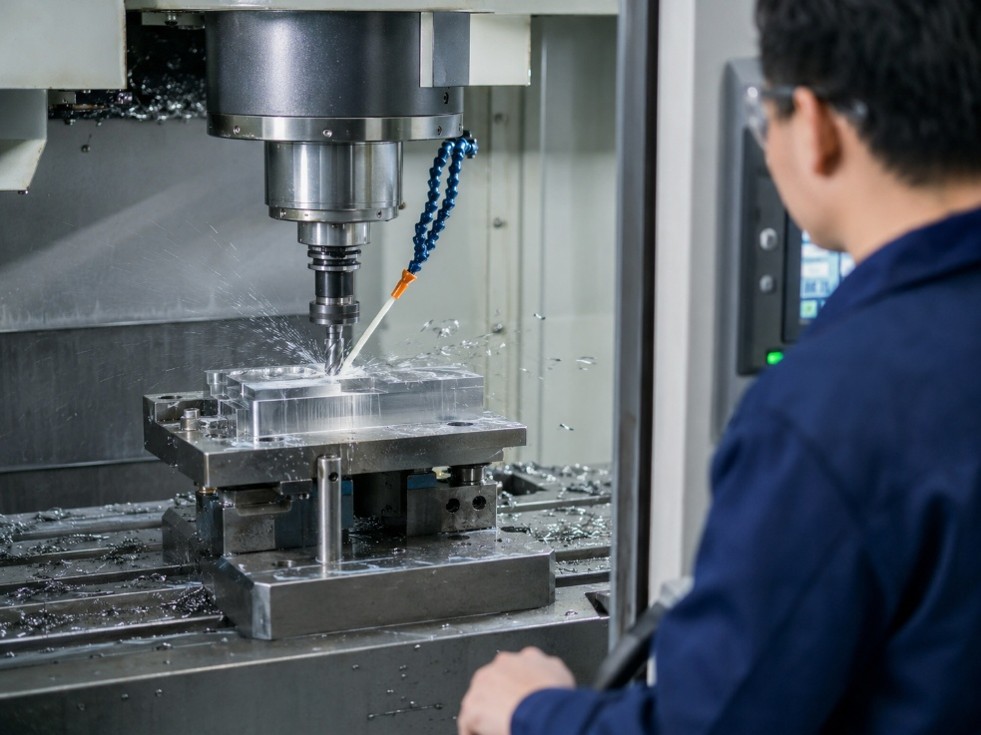

Gia công phay là gì?

Gia công phay là phương pháp cắt gọt trong đó dao phay có nhiều lưỡi cắt quay quanh trục để bóc vật liệu khỏi phôi. Chuyển động quay của dao tạo ra chuyển động cắt chính, còn chuyển động chạy dao được thực hiện bởi bàn máy, phôi hoặc trục mang dao tùy kết cấu máy. Do từng lưỡi cắt lần lượt đi vào và rời khỏi vùng gia công, phay thuộc nhóm quá trình cắt gián đoạn.

Gia công trên máy phay có thể tạo ra:

• Mặt phẳng, mặt bên, mặt nghiêng và bậc.
• Rãnh thẳng, rãnh then, rãnh chữ T và rãnh đuôi én.
• Hốc, đường bao và bề mặt định hình.
• Khuôn, đồ gá, chi tiết máy và các bề mặt lắp ghép.

Với dao, đồ gá và đường chạy dao phù hợp, gia công phay có thể đáp ứng yêu cầu về kích thước, vị trí tương quan và chất lượng bề mặt. Vì vậy, phương pháp này được sử dụng rộng rãi trong gia công cơ khí chính xác và sản xuất chi tiết có hình dạng phức tạp.

Nguyên lý bóc tách vật liệu khi gia công phay

Mỗi răng dao bóc một phần vật liệu trong thời gian tiếp xúc với phôi. Chiều dày phoi thay đổi trong một vòng quay và phụ thuộc vào hướng chạy dao, lượng chạy dao trên mỗi răng, chiều sâu cắt cùng vị trí ăn dao.

Hiệu quả gia công trên máy phay chịu ảnh hưởng bởi:

• Vật liệu và trạng thái bề mặt phôi.
• Hình học, vật liệu và độ sắc của dao phay.
• Tốc độ cắt, lượng chạy dao và chiều sâu cắt.
• Khả năng thoát phoi và cung cấp dung dịch làm mát.
• Độ cứng vững của máy, dao, đồ gá và chi tiết.

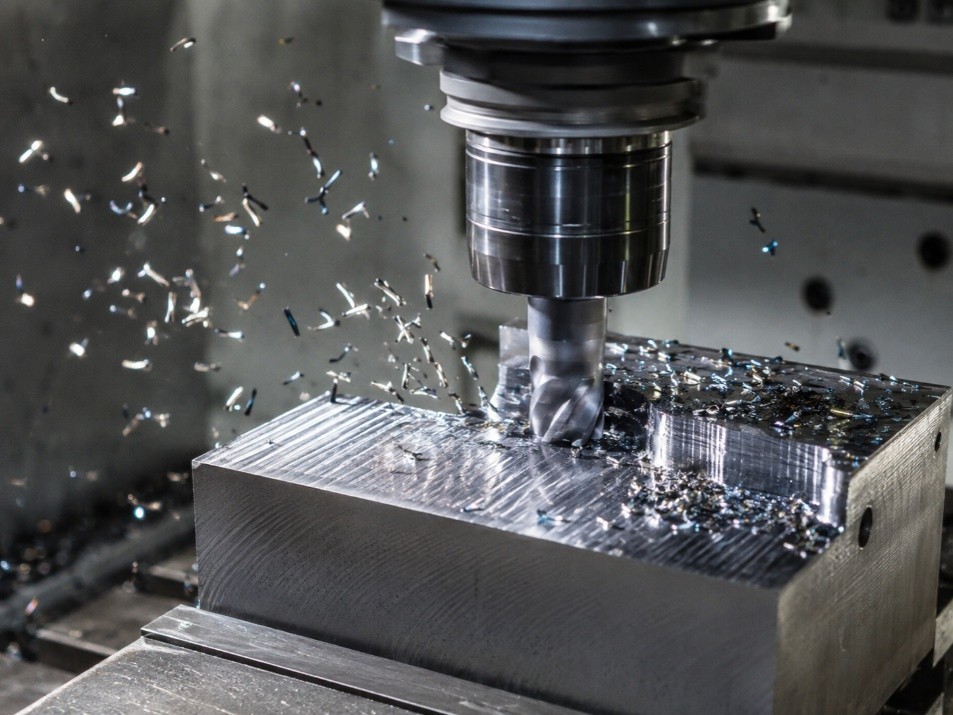

Bóc tách vật liệu khi gia công phay

>> Máy phay đứng CNC SMEC HYST 6700 mang kết cấu dẫn hướng kết hợp với trục X/Y dùng dẫn hướng tuyến tính kiểu ray trượt giúp chuyển động nhanh và ổn định để giảm thời gian chạy không cắt khi chương trình có nhiều bước di chuyển và đổi dao.

Gia công trên máy phay vạn năng và máy phay CNC

Hai phương án gia công phay phổ biến trong xưởng gồm:

• Máy phay vạn năng: Người vận hành trực tiếp điều chỉnh tốc độ, lượng chạy dao, vị trí bàn máy và chiều sâu cắt. Máy phù hợp với sửa chữa, sản xuất đơn chiếc và nguyên công không quá phức tạp.
• Máy phay CNC: Chương trình điều khiển chuyển động các trục, tốc độ trục chính và những chức năng hỗ trợ. Gia công trên máy CNC có khả năng kiểm soát đường chạy dao, duy trì độ lặp lại và đáp ứng sản xuất theo lô.

Trong xưởng gia công CNC, công nghệ gia công CNC được ứng dụng để thực hiện cơ khí CNC, gia công cơ khí CNC và gia công cơ khí chính xác CNC theo yêu cầu. Tuy nhiên, chất lượng gia công CNC vẫn phụ thuộc vào độ chính xác của máy, dao, gá đặt, chương trình, chế độ cắt và quá trình đo kiểm.

Các dạng nguyên công phay thường gặp trong xưởng cơ khí

Tùy theo hình dạng bề mặt, loại dao và chuyển động tương đối giữa dao với phôi, gia công phay được chia thành nhiều dạng nguyên công khác nhau. Việc phân loại đúng giúp xưởng lựa chọn máy, dao, đồ gá và đường chạy dao phù hợp, đồng thời kiểm soát năng suất và chất lượng khi gia công trên máy phay.

Phay mặt phẳng

Phay mặt phẳng được sử dụng để tạo mặt chuẩn, mặt lắp ghép hoặc đưa phôi về đúng chiều dày. Đây là một trong những nguyên công gia công phay phổ biến nhất.

Hai phương pháp thường dùng gồm:

• Phay mặt đầu: Trục dao gần vuông góc với bề mặt cần gia công. Các lưỡi cắt ở mặt đầu và chu vi dao cùng tham gia cắt.
• Phay bằng chu vi dao: Trục dao song song với bề mặt gia công, vật liệu chủ yếu được bóc bằng các lưỡi cắt trên chu vi.

Gia công trên máy phay CNC cho phép kiểm soát chính xác chiều sâu cắt và độ chồng lấn giữa các đường dao. Chất lượng mặt phẳng còn phụ thuộc vào độ vuông góc của trục chính với bàn máy, độ đảo dao, độ cứng vững và chế độ cắt.

Phay mặt phẳng

>> Máy phay giường CNC SMEC MCV 510XL đáp ứng tốt các chi tiết dạng tấm, bệ, gá, khuôn plate và kết cấu nhôm/thép trong ngành ô tô–xe máy

Phay cạnh, phay vai và phay bậc

Nhóm nguyên công này dùng để tạo mặt bên, vai và những bề mặt có chênh lệch chiều cao.

• Phay cạnh: Bóc vật liệu ở cạnh ngoài hoặc đường bao của chi tiết.
• Phay vai: Tạo đồng thời mặt đáy và mặt thành, thường yêu cầu góc vai đạt đúng hình dạng thiết kế.
• Phay bậc: Tạo hai hoặc nhiều bề mặt nằm ở các cao độ khác nhau.

Khi gia công phay vai và phay bậc, cần lựa chọn đường kính dao, chiều dài lưỡi cắt và chiều sâu cắt phù hợp. Dao nhô quá dài hoặc gá đặt thiếu chắc chắn có thể làm mặt thành bị nghiêng, xuất hiện vết nối dao hoặc rung động. Trong gia công cơ khí chính xác, mặt đáy, mặt thành và vị trí bậc đều phải được kiểm tra theo chuẩn trên bản vẽ.

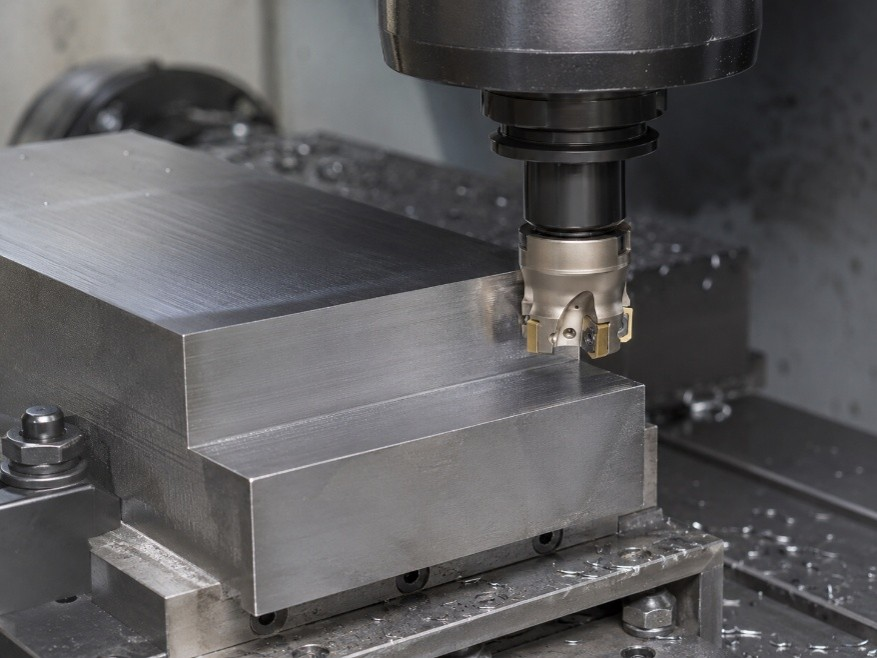

Phay cạnh, phay vai

Phay rãnh và rãnh then

Gia công phay rãnh được thực hiện khi chi tiết cần tạo khe để lắp ghép, dẫn hướng, truyền mô-men hoặc bố trí cơ cấu khác. Các dạng thường gặp gồm:

• Rãnh thẳng và rãnh kín.
• Rãnh then trên trục hoặc lỗ.
• Rãnh chữ T.
• Rãnh đuôi én.
• Rãnh vòng cung hoặc rãnh theo đường bao.

Rãnh thẳng và rãnh then thường được gia công bằng dao phay ngón, dao phay đĩa hoặc dao chuyên dụng. Rãnh chữ T và rãnh đuôi én thường phải phay rãnh dẫn trước, sau đó mới dùng dao đúng biên dạng để hoàn thiện.

Khi gia công trên máy CNC, đường chạy dao cần hỗ trợ thoát phoi và tránh để dao cắt lại phoi trong rãnh. Chiều rộng rãnh cũng không nên mặc định bằng đường kính danh nghĩa của dao vì độ đảo, độ mòn và độ lệch dao có thể làm kích thước thực tế thay đổi.

>> Máy phay đứng CNC SMEC MCV 5500 phù hợp cho xưởng cơ khí quy mô vừa đến lớn hoặc dây chuyền gia công cần năng suất ổn định, nhất là khi thường xuyên chạy các chi tiết dạng khuôn, đồ gá,...

Phay hốc

Phay hốc là quá trình bóc vật liệu trong một vùng giới hạn để tạo phần lõm có đáy và thành. Hốc có thể là hốc kín, hốc hở hoặc gồm nhiều cao độ khác nhau.

Quy trình gia công phay hốc thường gồm:

• Tạo đường vào dao bằng xuống dao nghiêng, nội suy xoắn ốc hoặc lỗ mở sẵn.
• Phay thô để bóc phần lớn lượng dư.
• Phay vét góc và phần vật liệu còn lại.
• Phay tinh mặt đáy và thành hốc.

Gia công trên máy phay CNC có ưu thế rõ ở nguyên công này vì công nghệ gia công CNC cho phép điều khiển đường dao liên tục, duy trì lượng ăn dao hợp lý và hạn chế tải cắt thay đổi đột ngột. Tuy nhiên, hốc sâu cần đặc biệt chú ý đến chiều dài nhô dao, thoát phoi, độ cứng vững và nguy cơ rung.

Phay rãnh, phay bậc và phay hốc

Phay biên dạng 2D

Phay biên dạng 2D dùng để tạo đường bao ngoài, đường bao trong, cung tròn và các đoạn thẳng nằm trên cùng một mặt phẳng. Nguyên công này thường gặp khi gia công:

• Tấm gá, pát đỡ và mặt bích.
• Chi tiết có đường bao không phải hình chữ nhật.
• Lỗ hoặc hốc có biên dạng đặc biệt.
• Chi tiết cần bo góc hoặc vát mép theo đường bao.

Trong gia công CNC, bán kính dao phải được tính đến khi lập đường chạy dao. Việc sử dụng bù bán kính giúp điều chỉnh kích thước mà không cần sửa toàn bộ tọa độ chương trình. Với gia công cơ khí CNC theo lô, cách kiểm soát này hỗ trợ duy trì độ ổn định khi dao bắt đầu mòn.

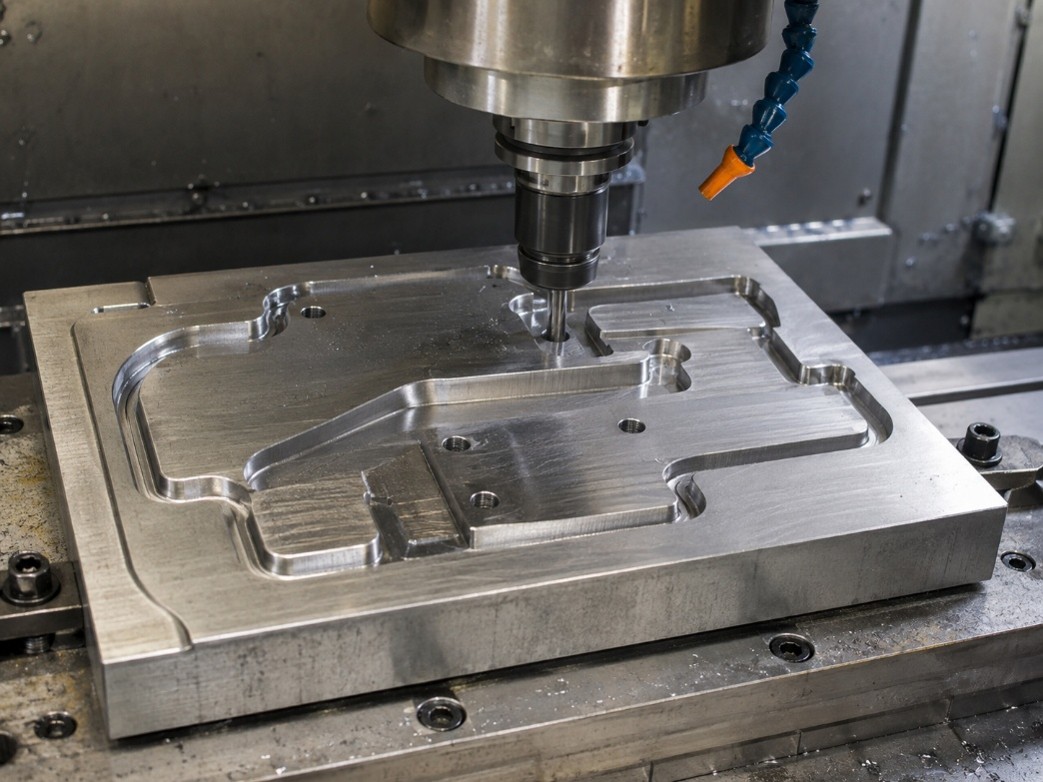

Phay biên dạng 2D

>> Máy phay lăn răng YG Tech HERA-200S phù hợp cho nhà máy sản xuất bánh răng và chi tiết truyền động quy mô vừa–lớn (hộp số, mô-tơ, thiết bị công nghiệp)

Phay bề mặt cong và biên dạng 3D

Phay biên dạng 3D được sử dụng để tạo mặt cong, lòng khuôn, lõi khuôn, cánh, bề mặt chuyển tiếp và các hình dạng không gian phức tạp. Dao phay cầu, dao phay bo góc hoặc dao chuyên dụng thường được lựa chọn theo hình học chi tiết.

Gia công trên máy CNC thường chia thành:

• Phay thô để bóc nhanh lượng dư.
• Phay bán tinh để phân bố lại lượng dư.
• Phay tinh bằng các đường dao có bước tiến ngang nhỏ.
• Phay vét lại khu vực góc hẹp hoặc phần dao trước chưa tiếp cận được.

Chất lượng bề mặt phụ thuộc vào bán kính dao, hướng chạy dao, bước dịch ngang, lượng chạy dao, độ nghiêng bề mặt và độ cứng vững. Đây là nhóm nguyên công thể hiện rõ khả năng của gia công máy CNC trong sản xuất khuôn và gia công cơ khí chính xác CNC theo yêu cầu.

Bề mặt 3D

Phay mặt nghiêng, phay góc và phay định hình

Mặt nghiêng và mặt góc có thể được tạo bằng cách xoay đầu máy, nghiêng phôi, sử dụng đồ gá góc hoặc điều khiển đồng thời các trục trên máy CNC. Phương án cụ thể phụ thuộc vào kết cấu máy, độ chính xác và số lượng chi tiết.

Phay định hình sử dụng dao có lưỡi cắt mang biên dạng tương ứng để truyền hình dạng đó lên phôi. Phương pháp này phù hợp với:

• Rãnh bán nguyệt và rãnh góc.
• Mặt lõm hoặc mặt lồi có hình dạng xác định.
• Chi tiết lặp lại với cùng một biên dạng.
• Một số dạng răng, rãnh và bề mặt chuyên dụng.

Dao định hình chịu tải trên vùng tiếp xúc tương đối lớn nên hệ thống gia công phay phải đủ cứng vững. Khi biên dạng phức tạp hoặc thường xuyên thay đổi, gia công trên máy CNC bằng dao tiêu chuẩn có thể linh hoạt hơn sử dụng dao định hình riêng.

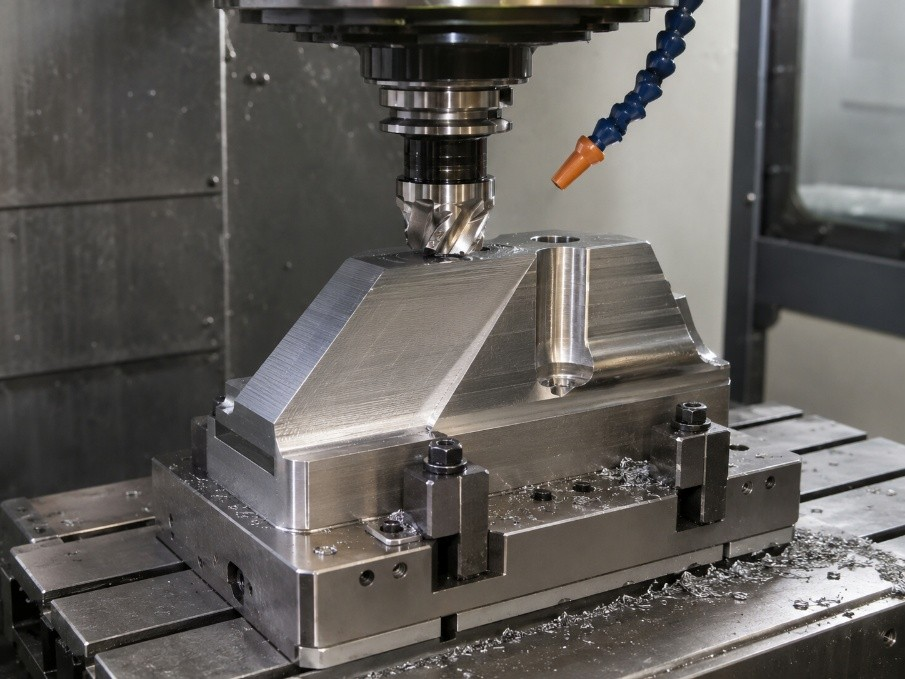

Phay mặt nghiêng, phay góc và phay định hình

>> Máy phay lăn răng YG Tech HERA-90 phù hợp cho xưởng chế tạo bánh răng, xưởng gia công chi tiết truyền động và nhà máy sản xuất theo lô

Phay ren, phay bánh răng và thanh răng

Đây là các nguyên công chuyên dụng nhưng vẫn xuất hiện tại những xưởng có nhu cầu gia công chi tiết truyền động hoặc lỗ ren đặc biệt.

• Phay ren: Dao quay và di chuyển theo quỹ đạo xoắn để tạo ren trong hoặc ren ngoài. Phương pháp phù hợp với gia công trên máy CNC có khả năng nội suy đồng bộ.
• Phay bánh răng: Sử dụng dao phay mô-đun, dao phay lăn răng hoặc thiết bị chuyên dụng tùy dạng răng và sản lượng.
• Phay thanh răng: Dao và phôi thực hiện chuyển động phù hợp để tạo các răng phân bố theo phương thẳng.

Những nguyên công này yêu cầu kiểm soát chính xác bước, biên dạng, vị trí và chuyển động phối hợp. Trong xưởng gia công CNC, cần lựa chọn đúng máy, dao, đồ gá và phương pháp kiểm tra thay vì chỉ dựa vào khả năng tạo hình của chương trình.

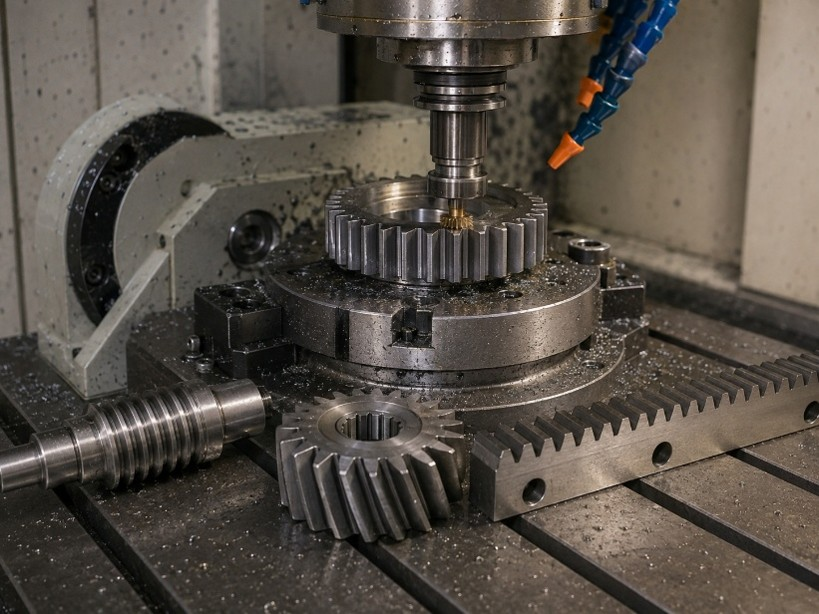

Phay ren, phay bánh răng và thanh răng

Mỗi dạng gia công phay tạo ra một nhóm bề mặt khác nhau. Vì vậy, trước khi gia công trên máy phay, xưởng cần đọc đúng bản vẽ, xác định chuẩn, lượng dư, yêu cầu dung sai và chất lượng bề mặt. Đây là cơ sở để lựa chọn nguyên công phù hợp cho cơ khí CNC, cơ khí chính xác và gia công cơ khí CNC.

Phay thuận và phay nghịch khác nhau như thế nào?

Phay thuận và phay nghịch được phân biệt theo quan hệ giữa chiều quay của dao tại vùng cắt và hướng chạy dao. Sự khác nhau này làm thay đổi quá trình hình thành phoi, hướng lực cắt, chất lượng bề mặt và yêu cầu đối với máy khi gia công phay.

Đặc điểm của phay thuận

Trong phay thuận, chiều chuyển động của lưỡi cắt tại điểm tiếp xúc cùng chiều với hướng chạy dao. Chiều dày phoi lớn nhất khi lưỡi cắt bắt đầu tiếp xúc và giảm dần về gần bằng không khi rời khỏi phôi.

Phay thuận có những đặc điểm chính:

• Lưỡi cắt nhanh chóng đi vào lớp vật liệu và ít bị trượt trên bề mặt trước khi tạo phoi.
• Lực cắt có xu hướng ép phôi xuống bàn máy trong nhiều trường hợp gia công chu vi.
• Chất lượng bề mặt và tuổi thọ dao thường thuận lợi khi máy, dao và gá đặt đủ cứng vững.
• Dao có xu hướng kéo phôi hoặc bàn máy theo hướng chạy dao.

Khi gia công trên máy phay có vít me bị rơ, lực kéo có thể làm bàn máy dịch chuyển đột ngột, khiến lượng ăn dao tăng và gây sứt dao. Vì vậy, phay thuận phù hợp hơn với gia công trên máy CNC sử dụng vít me bi có độ rơ thấp hoặc máy phay cơ có cơ cấu khử khe hở phù hợp.

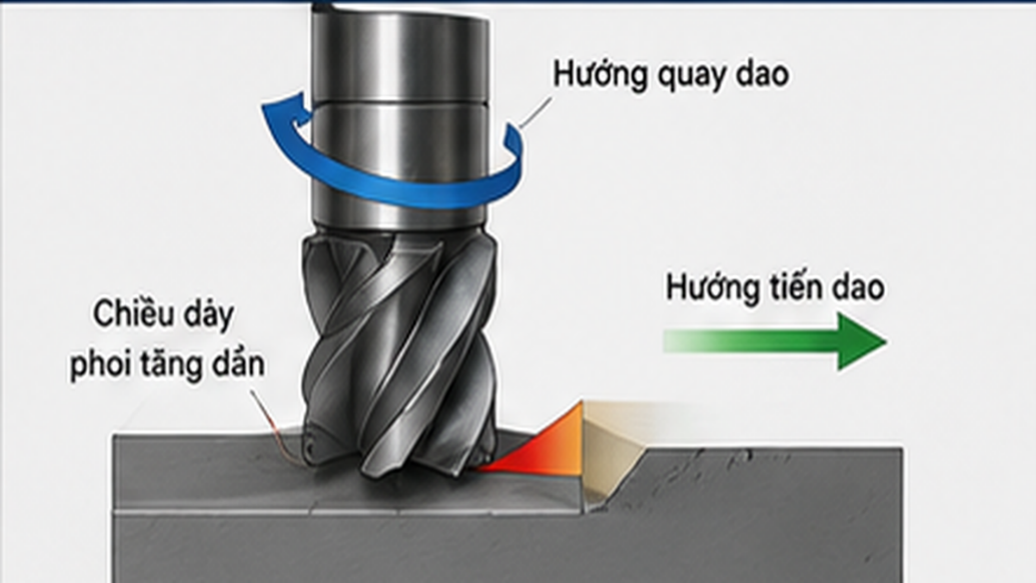

Phay thuận

>> Máy phay điện cực Graphite YJSMT SPE-7 phù hợp cho xưởng khuôn, xưởng EDM và nhà máy gia công điện cực

Đặc điểm của phay nghịch

Trong phay nghịch, chiều chuyển động của lưỡi cắt tại vùng tiếp xúc ngược với hướng chạy dao. Chiều dày phoi bắt đầu gần bằng không và tăng dần đến giá trị lớn nhất trước khi lưỡi cắt rời phôi.

Đặc điểm của phương pháp này gồm:

• Lưỡi cắt có thể trượt và ma sát trên bề mặt trước khi hình thành phoi.
• Lực cắt có xu hướng nâng phôi khỏi mặt gá trong nhiều trường hợp phay chu vi.
• Nhiệt, mài mòn dao và độ nhám có thể tăng nếu dao cùn hoặc chế độ cắt không phù hợp.
• Hướng lực ít kéo bàn máy đột ngột vào dao hơn, phù hợp với một số máy phay cơ còn khe hở truyền động.

Phay nghịch cũng có thể được lựa chọn khi gia công lớp bề mặt thô, có vảy cán hoặc lớp cứng, nhằm hạn chế lưỡi cắt va trực tiếp vào lớp ngoài tại thời điểm chiều dày phoi lớn nhất.

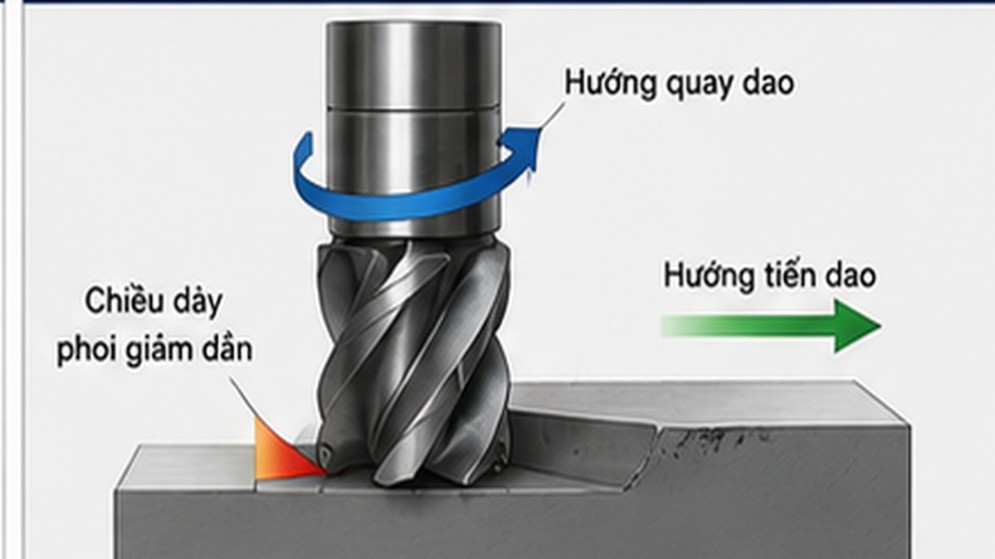

Phay nghịch

Khi nào nên chọn phay thuận hoặc phay nghịch?

Trong gia công CNC và gia công cơ khí chính xác, phay thuận thường được ưu tiên khi máy có độ cứng vững tốt, gá phôi chắc chắn và bề mặt phôi ổn định. Phay nghịch có thể phù hợp hơn với máy phay cơ có độ rơ, bề mặt phôi không đồng đều hoặc những vị trí cần điều chỉnh hướng tác dụng của lực cắt.

Khi gia công trên máy phay, xưởng cần lựa chọn dựa trên:

• Tình trạng vít me, sống trượt và độ cứng vững của máy.
• Độ chắc chắn của phôi và đồ gá.
• Vật liệu, trạng thái bề mặt và lượng dư.
• Loại dao, vị trí ăn dao và khuyến nghị chế độ cắt.
• Yêu cầu kích thước và chất lượng bề mặt.

Công nghệ gia công CNC có thể sử dụng cả phay thuận lẫn phay nghịch trong cùng một đường chạy dao. Do đó, xưởng gia công CNC không nên lựa chọn theo thói quen mà cần đánh giá điều kiện cắt thực tế để bảo đảm hiệu quả gia công cơ khí CNC.

>> Máy phay CNC 5 trục SMEC MVF 5000 có khả năng gia công 5 trục đồng thời hoặc 4+1, máy giúp hoàn thành nhiều bề mặt trong một lần gá

Phay thô, phay bán tinh và phay tinh khác nhau ra sao?

Trong gia công phay, một bề mặt có thể được hoàn thành qua phay thô, phay bán tinh và phay tinh. Ba giai đoạn khác nhau về mục tiêu, lượng vật liệu cần bóc, dao sử dụng, chế độ cắt và yêu cầu chất lượng. Không phải chi tiết nào cũng cần đủ ba bước; quy trình gia công trên máy phay phải được lựa chọn theo lượng dư, hình dạng và độ chính xác trên bản vẽ.

Phay thô để bóc lượng dư

Phay thô tập trung vào khả năng bóc vật liệu và rút ngắn thời gian gia công. Sau bước này, bề mặt chưa cần đạt kích thước cuối cùng nhưng phải để lại lượng dư phù hợp cho các bước sau.

Đặc điểm của phay thô gồm:

• Chiều sâu và chiều rộng cắt thường lớn hơn phay tinh.
• Dao cần chịu tải tốt và thoát phoi hiệu quả.
• Đường chạy dao ưu tiên duy trì tải cắt ổn định.
• Bề mặt có thể còn vết dao và sai lệch do lực cắt hoặc biến dạng.
• Lượng dư phải đủ nhưng không quá lớn để tránh kéo dài thời gian hoàn thiện.

Khi gia công trên máy CNC, đường dao phay thô cần hạn chế các vị trí dao ăn vào đột ngột, đặc biệt tại góc hốc và vùng thay đổi tiết diện.

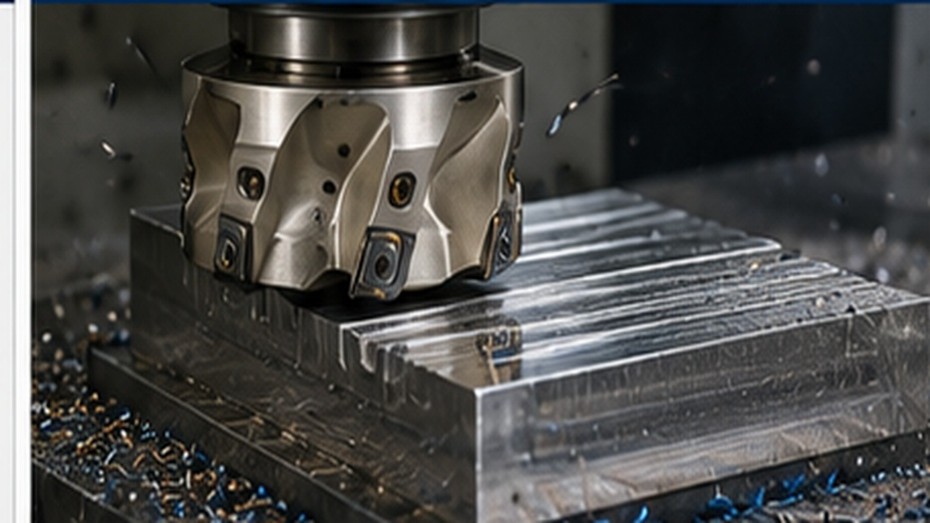

Phay thô

Phay bán tinh để chuẩn bị bề mặt

Phay bán tinh được thực hiện sau phay thô nhằm hiệu chỉnh hình dạng và tạo lượng dư tương đối đồng đều trước khi phay tinh. Bước này đặc biệt cần thiết với hốc sâu, khuôn, bề mặt 3D hoặc chi tiết có lượng dư ban đầu không ổn định.

Phay bán tinh giúp:

• Loại bỏ phần vật liệu còn lại sau dao phay thô.
• Giảm sai lệch hình dạng do lực cắt và độ võng dao.
• Tạo lượng dư đều trên mặt đáy, mặt thành hoặc bề mặt cong.
• Giảm biến động tải cắt cho dao phay tinh.

Với các chi tiết đơn giản và lượng dư nhỏ, xưởng có thể chuyển trực tiếp từ phay thô sang phay tinh nếu vẫn bảo đảm yêu cầu kỹ thuật.

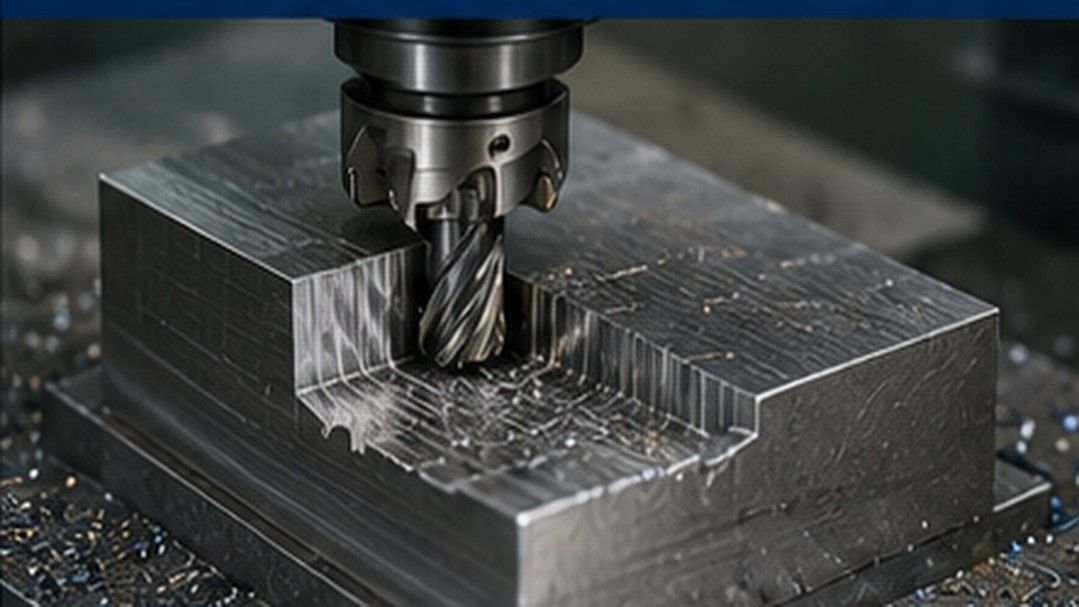

Phay bán tinh

>> Máy phay đứng SMEC LCV 6700 mang thiết kế trọng tâm thấp kết hợp dẫn hướng hộp trên các trục giúp giảm rung, hạn chế sai lệch do nhiệt và giữ độ chính xác khi bóc tách vật liệu lớn

Phay tinh để đạt kích thước và chất lượng bề mặt

Phay tinh là bước hoàn thiện nhằm đưa chi tiết về kích thước, dung sai hình học và độ nhám yêu cầu. Lượng dư bóc ở bước này thường nhỏ, nhưng quá trình phải ổn định và được kiểm soát chặt chẽ.

Khi phay tinh cần chú ý:

• Sử dụng dao còn tốt, độ đảo thấp và hình học phù hợp.
• Chọn lượng chạy dao, chiều sâu cắt và bước dịch ngang theo yêu cầu bề mặt.
• Hạn chế dao nhô dài, rung động và biến dạng gá đặt.
• Kiểm soát mòn dao, bù dao và nhiệt độ gia công.
• Đo kiểm kích thước trước khi tháo chi tiết khỏi đồ gá.

Trong gia công cơ khí chính xác, việc phân chia hợp lý ba giai đoạn giúp công nghệ gia công CNC cân bằng giữa năng suất và chất lượng. Xưởng gia công CNC cần tính lượng dư cho từng bước thay vì dùng một đường dao để vừa bóc thô vừa hoàn thiện, nhất là khi thực hiện gia công cơ khí chính xác CNC theo yêu cầu.

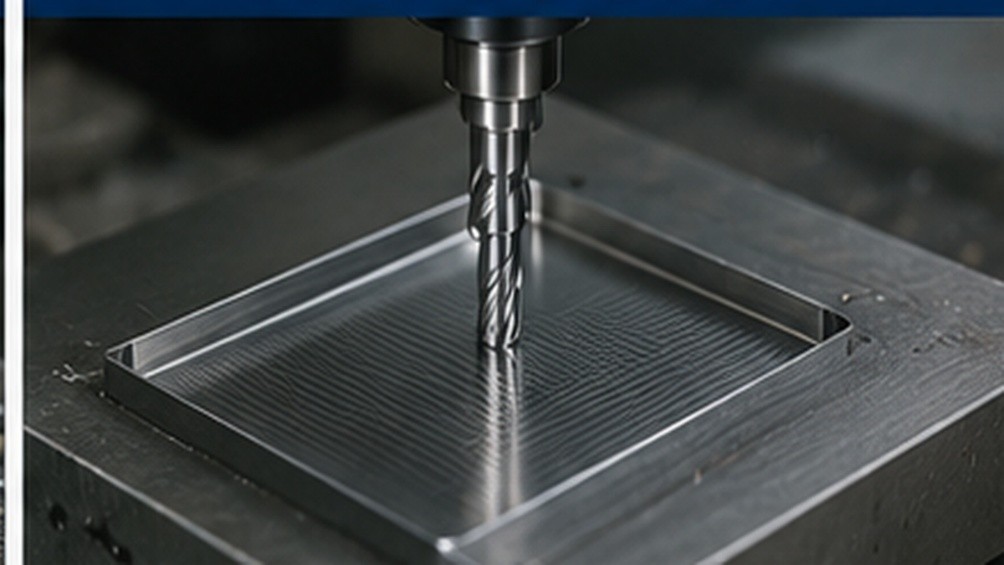

Phay tinh

Cách lựa chọn nguyên công phay phù hợp

Lựa chọn nguyên công phay không chỉ dựa vào tên bề mặt cần tạo mà phải xem xét đồng thời bản vẽ, vật liệu, lượng dư, máy, dao, đồ gá và sản lượng. Một phương án gia công phay phù hợp cần tạo đúng hình dạng, đạt dung sai yêu cầu và hạn chế số lần gá cũng như thời gian gia công.

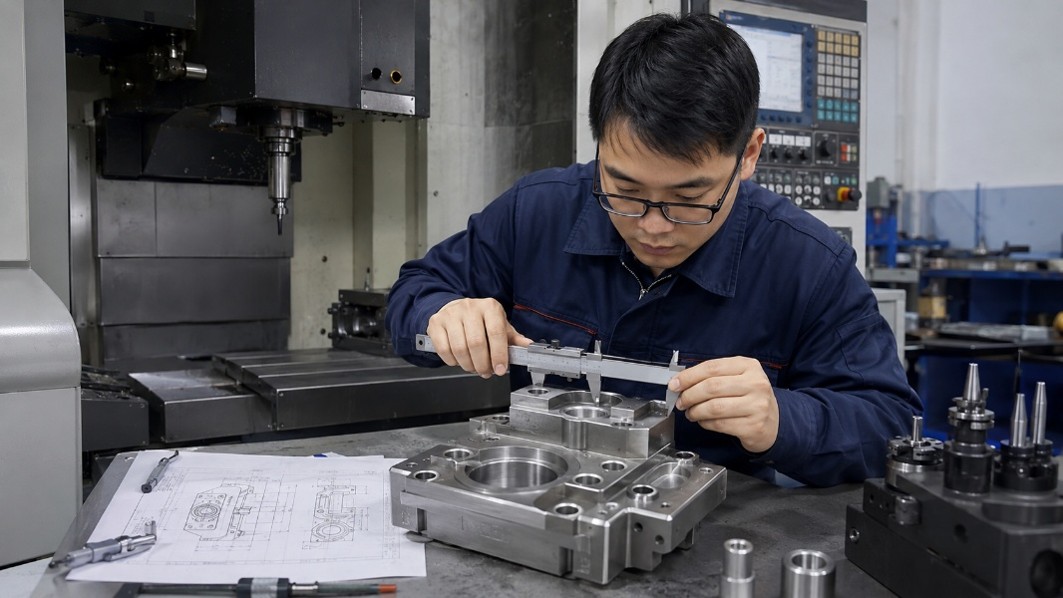

Căn cứ vào hình dạng và yêu cầu kỹ thuật của chi tiết

Trước khi gia công trên máy phay, cần xác định rõ bề mặt phải tạo và quan hệ của bề mặt đó với chuẩn gia công.

Một số định hướng lựa chọn gồm:

• Mặt chuẩn hoặc mặt lắp ghép lớn: ưu tiên phay mặt phẳng.
• Mặt bên, vai vuông hoặc vị trí chênh cao: chọn phay cạnh, phay vai hoặc phay bậc.
• Khe lắp ghép và dẫn hướng: lựa chọn phay rãnh, rãnh then, rãnh chữ T hoặc rãnh đuôi én.
• Vùng lõm có đáy và thành: áp dụng phay hốc.
• Đường bao phẳng: sử dụng phay biên dạng 2D.
• Khuôn và bề mặt không gian: lựa chọn phay biên dạng 3D.
• Ren, bánh răng hoặc thanh răng: cần nguyên công và dao chuyên dụng.

Dung sai kích thước, dung sai hình học và độ nhám quyết định việc có cần tách phay thô, bán tinh và phay tinh hay không. Trong gia công cơ khí chính xác, các bề mặt quan trọng nên được hoàn thiện trong cùng lần gá khi điều kiện máy và đồ gá cho phép.

>> Máy phay đứng CNC SMEC PCV 430 phù hợp cho nhà xưởng quy mô nhỏ đến vừa hoặc các xưởng cần bổ sung máy vệ tinh để tăng năng lực gia công tốc độ cao trong không gian lắp đặt gọn.

Căn cứ vào vật liệu, dao phay và khả năng của máy

Vật liệu phôi ảnh hưởng trực tiếp đến lực cắt, nhiệt, mòn dao và khả năng thoát phoi. Khi xây dựng phương án gia công phay, xưởng cần kiểm tra:

• Vật liệu, độ cứng và trạng thái bề mặt của phôi.
• Loại dao, đường kính dao, chiều dài lưỡi cắt và chiều dài nhô.
• Công suất, mô-men và dải tốc độ trục chính.
• Hành trình, tải trọng bàn và không gian gia công của máy.
• Độ cứng vững của máy, dao, đồ gá và chi tiết.
• Khả năng cấp dung dịch làm mát và thoát phoi.

Gia công trên máy CNC phù hợp với đường bao phức tạp, hốc, bề mặt 3D và chi tiết cần độ lặp lại. Tuy nhiên, gia công máy CNC không tự bảo đảm độ chính xác nếu dao nhô dài, gá đặt yếu hoặc máy không đáp ứng kích thước và tải cắt.

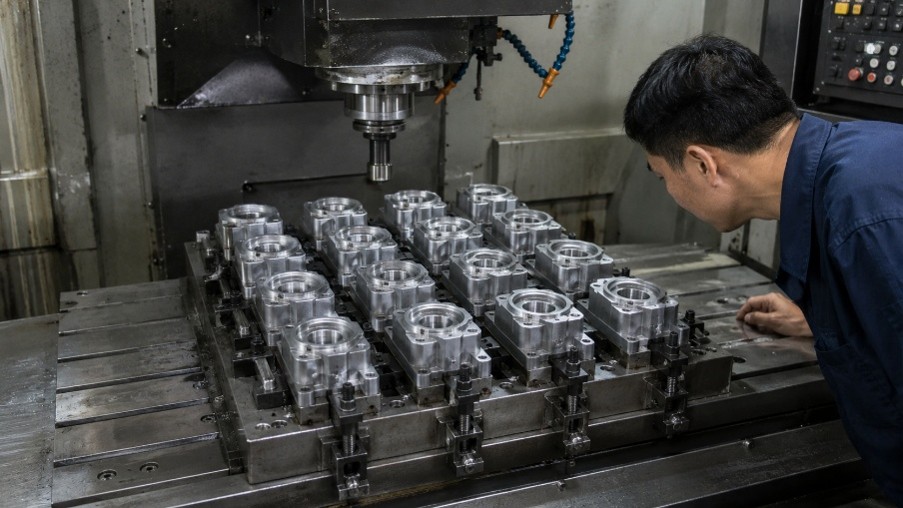

Căn cứ vào sản lượng và phương án gá đặt

Với sản xuất đơn chiếc, phương án gia công trên máy phay nên linh hoạt và hạn chế chi phí chế tạo đồ gá riêng. Với sản xuất theo lô, xưởng gia công CNC cần ưu tiên:

• Giảm số lần gá và thời gian thay dao.
• Chuẩn hóa vị trí phôi và điểm gốc gia công.
• Bố trí trình tự phay thô, bán tinh và phay tinh hợp lý.
• Tách nguyên công có lực cắt lớn khỏi bước hoàn thiện chính xác.
• Thiết lập phương án đo kiểm và bù mòn dao.

Trong công nghệ gia công CNC, phương án tối ưu không nhất thiết là phương án ít đường dao nhất. Quy trình phải cân bằng giữa năng suất, độ ổn định và chất lượng để đáp ứng cơ khí CNC, gia công cơ khí CNC và gia công cơ khí chính xác CNC theo yêu cầu.

Ứng dụng của gia công phay trong cơ khí chính xác

Gia công phay được sử dụng rộng rãi trong cơ khí chính xác nhờ khả năng tạo nhiều dạng bề mặt trên cùng một chi tiết. Từ mặt chuẩn, bậc, rãnh và hốc đến đường bao phức tạp, gia công trên máy phay có thể đáp ứng sản xuất đơn chiếc, theo lô hoặc lặp lại với số lượng lớn.

Gia công chi tiết máy và bề mặt lắp ghép

Trong sản xuất chi tiết máy, gia công phay thường được sử dụng để tạo:

• Mặt chuẩn và mặt lắp ghép.
• Mặt bích, tấm đế và pát đỡ.
• Rãnh then, rãnh dẫn hướng và bậc.
• Hốc lắp ổ, nắp, cụm truyền động hoặc linh kiện.
• Các mặt có yêu cầu về độ phẳng, độ vuông góc và vị trí tương quan.

Khi gia công trên máy CNC, nhiều bề mặt có thể được hoàn thành trong cùng một lần gá, giúp giảm sai số tích lũy. Tuy nhiên, độ chính xác thực tế vẫn phụ thuộc vào chuẩn định vị, đồ gá, tình trạng dao, độ ổn định của máy và phương pháp đo kiểm.

>> Máy phay đứng SMEC MCV 6700L là lựa chọn rất hợp cho các xưởng cơ khí đang cần mở rộng năng lực gia công chi tiết dài/cồng kềnh

Gia công khuôn, đồ gá và chi tiết có biên dạng phức tạp

Công nghệ gia công CNC đặc biệt phù hợp với khuôn, điện cực, dưỡng kiểm và đồ gá có đường bao hoặc bề mặt 3D. Các ứng dụng thường gặp gồm:

• Lòng khuôn, lõi khuôn và mặt phân khuôn.
• Đồ gá lắp ráp, đồ gá kiểm tra và đồ gá gia công.
• Điện cực phục vụ gia công tia lửa điện.
• Chi tiết có mặt cong, góc bo và vùng chuyển tiếp.
• Sản phẩm cần duy trì hình dạng ổn định giữa nhiều lô.

Gia công máy CNC cho phép kiểm soát đường chạy dao và chia quá trình thành phay thô, bán tinh, phay tinh. Đây là cơ sở để xưởng gia công CNC cân bằng thời gian sản xuất, độ chính xác và chất lượng bề mặt.

Gia công chi tiết theo bản vẽ và yêu cầu sản xuất

Trong gia công cơ khí chính xác CNC theo yêu cầu, xưởng phải chuyển đầy đủ yêu cầu trên bản vẽ thành quy trình sản xuất. Trước khi gia công CNC, cần xác định:

• Vật liệu và trạng thái phôi.
• Chuẩn gia công và phương án gá đặt.
• Dung sai kích thước, dung sai hình học và độ nhám.
• Lượng dư, trình tự nguyên công và dao sử dụng.
• Phương pháp đo kiểm trong và sau gia công.

Gia công cơ khí CNC không chỉ là đưa chương trình vào máy rồi tiến hành cắt. Một quy trình cơ khí CNC ổn định phải kết hợp đúng máy, dao, đồ gá, chế độ cắt và kiểm soát chất lượng. Khi các yếu tố này được chuẩn hóa, gia công phay có thể đáp ứng hiệu quả các yêu cầu của cơ khí chính xác và sản xuất chi tiết theo bản vẽ.

Lựa chọn đúng nguyên công phay để nâng cao hiệu quả sản xuất

Gia công phay có thể tạo mặt phẳng, bậc, rãnh, hốc, đường bao và nhiều bề mặt phức tạp trong cơ khí chính xác. Để gia công trên máy phay đạt hiệu quả, xưởng cần lựa chọn đúng nguyên công, phân chia hợp lý phay thô, bán tinh và phay tinh, đồng thời xem xét vật liệu, dao, đồ gá, độ cứng vững cùng yêu cầu trên bản vẽ. Công nghệ gia công CNC chỉ phát huy hiệu quả khi toàn bộ quy trình được xây dựng và kiểm soát đồng bộ.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cung cấp các dòng máy phay CNC và máy gia công cơ khí chính xác chất lượng cao, phù hợp với nhiều quy mô sản xuất. Liên hệ Á Châu để được tư vấn cấu hình máy, giải pháp gia công CNC và phương án đầu tư phù hợp với sản phẩm, sản lượng cũng như yêu cầu kỹ thuật thực tế của nhà xưởng.

Hà Nội: 0912 002 160 – 083 602 9594

Hồ Chí Minh: 097 958 0571 – 098 858 9709

Chúng tôi cam kết mang đến sản phẩm chính hãng, dịch vụ chuyên nghiệp và giải pháp tối ưu giúp khách hàng nâng cao hiệu quả sản xuất.
