Đặc điểm nổi bật

Máy phay lăn răng YG Tech HERA-200S phù hợp cho nhà máy sản xuất bánh răng và chi tiết truyền động quy mô vừa–lớn (hộp số, mô-tơ, thiết bị công nghiệp), nơi yêu cầu gia công tải nặng, chạy theo lô và vận hành ổn định theo ca. Dòng máy này được triển khai hiệu quả trong các xưởng cần phay lăn răng với nhịp sản xuất cao, vì kết cấu bệ máy cứng vững và cơ cấu triệt tiêu khe hở trên trục dao giúp duy trì độ ổn định khi cắt, đồng thời hệ thống kẹp thủy lực hỗ trợ gá phôi chắc để giảm sai số trong gia công lặp lại. HERA-200S cũng phù hợp môi trường nhà xưởng coi trọng tính liên tục và sạch sẽ khu vực làm việc nhờ thiết kế thoát phoi nhanh và băng tải loại bỏ phoi tích hợp trong thân máy, giúp giảm dừng máy do phoi và ổn định chất lượng bề mặt răng trong quá trình sản xuất hàng loạt. Với các dây chuyền cần tối ưu nhân công, model này thuận lợi cho hướng tự động hóa cấp và lấy phôi thông qua các cấu hình băng tải và hệ thống gắp chuyển phôi, phù hợp tổ chức sản xuất liên tục theo ca.

• Gia công bánh răng nặng (Heavy Duty Gear Cutting)

• Kết cấu thân máy (bệ máy) cứng vững

• Cơ cấu triệt tiêu khe hở tự động vĩnh cửu trên trục B

• Bánh răng chủ có đường kính lớn, độ chính xác cao, lắp trên trục C hoặc động cơ mô-men xoắn cao tích hợp

• Hệ thống băng tải loại bỏ phoi hoàn hảo, tích hợp trong thân máy

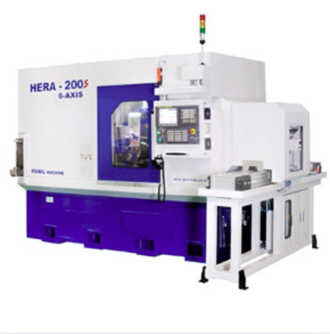

Máy phay lăn răng YG Tech HERA200S

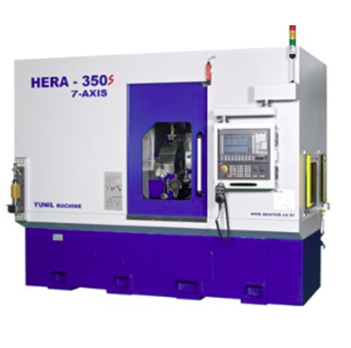

Máy phay lăn răng YG Tech HERA300S

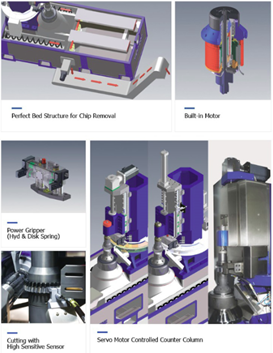

• Kết cấu thân máy được thiết kế đặc biệt giúp thoát phoi nhanh và hiệu quả, đảm bảo khu vực gia công luôn sạch và ổn định.
• Động cơ tích hợp trực tiếp vào trục chính, giảm tổn thất truyền động và nâng cao độ chính xác khi gia công bánh răng.
• Sử dụng cơ cấu thủy lực kết hợp lò xo đĩa, mang lại lực kẹp mạnh và ổn định cho quá trình gá phôi.
• Gia công với cảm biến độ nhạy cao (Cutting with High Sensitive Sensor)
• Cột đối trọng được điều khiển bằng động cơ servo, cho phép cân bằng tải chính xác và duy trì độ ổn định trong suốt quá trình cắt.

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

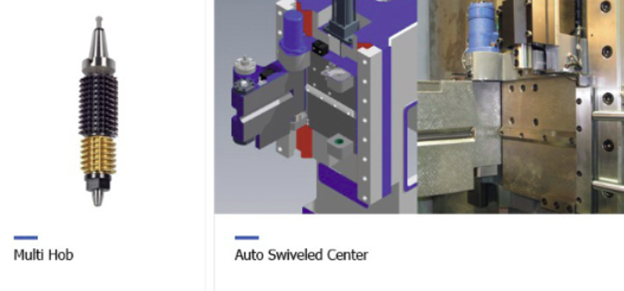

• Multi Hob – Dao phay lăn răng đa dụng
• Auto Swiveled Center – Tâm gá tự xoay (tự động điều chỉnh góc nghiêng)

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

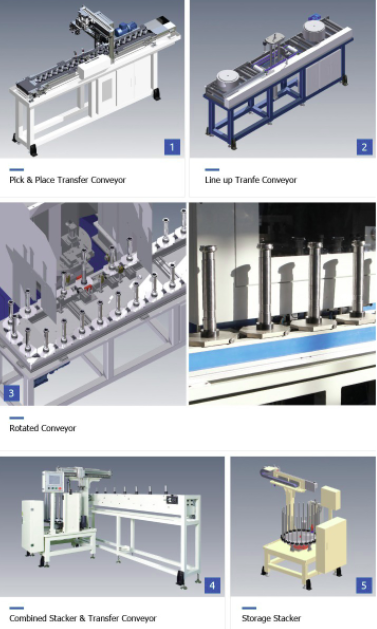

Pick & Place Transfer Conveyor – Băng tải gắp và chuyển phôi

• Hệ thống tay gắp tự động kết hợp băng tải, dùng để gắp phôi từ khay/lưu trữ và đặt lên băng tải gia công hoặc ngược lại.
• Giúp tự động hóa khâu nạp và thu phôi, giảm thao tác thủ công.

Line up Transfer Conveyor – Băng tải sắp hàng phôi

• Dùng để sắp xếp phôi theo hàng ngay ngắn trước khi đưa vào máy cắt răng.
• Thường đi kèm bộ định vị (stopper) để giữ khoảng cách giữa các phôi, giúp cấp phôi ổn định và chính xác.

Rotated Conveyor – Băng tải xoay phôi

• Có cơ cấu xoay hoặc quay tròn phôi nhằm điều chỉnh hướng hoặc tư thế phôi trước khi gia công hoặc chuyển công đoạn tiếp theo.
• Cực kỳ hữu ích với phôi trục hoặc bánh răng có yêu cầu gá định hướng.

Combined Stacker & Transfer Conveyor – Băng tải kết hợp xếp chồng và chuyển phôi

• Thiết kế kết hợp chức năng xếp chồng (stacking) và truyền tải (transfer).
• Cho phép tự động chuyển phôi giữa các công đoạn và xếp chồng thành cụm để tiết kiệm không gian lưu trữ.

Storage Stacker – Giá xếp lưu trữ phôi

• Dùng để chứa hoặc lưu tạm phôi đã gia công hoặc chưa gia công.
• Có thể tích hợp robot gắp – đặt tự động để lấy phôi ra vào nhanh chóng, tối ưu hóa chu trình sản xuất liên tục.

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

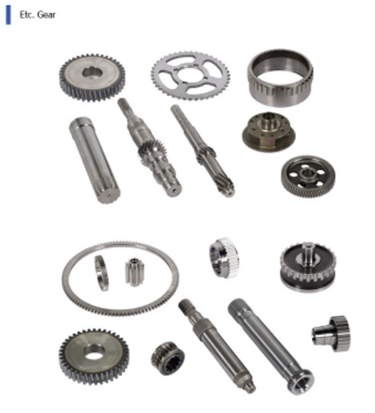

Một số loại bánh răng khác

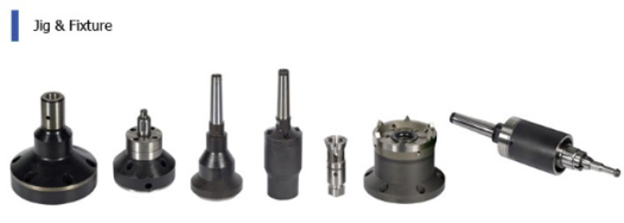

Đồ gá cho máy phay lăn răng YG Tech HERA 200S

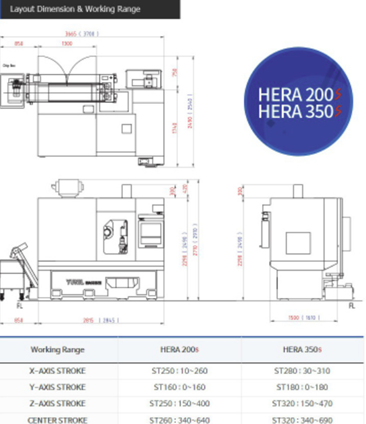

Kích thước một số bộ phận trong máy phay lăn răng YG Tech HERA 200S

Thông số kĩ thuật

Phụ kiện tiêu chuẩn

• Trục gá dao (Hob Arbor) kèm ống lót, vòng chặn và đai ốc
• Bộ cấp dung dịch làm mát (Coolant Supply Unit)
• Bộ bơm thủy lực có quạt làm mát (Hydraulic Pump Unit with Fan Cooler)
• Bơm bôi trơn gián đoạn (Intermittent Lubrication Pump)
• Vỏ chắn phoi toàn phần (Full Splash Guard)
• Đèn chiếu sáng vùng làm việc (Work Light)
• Bộ điều hòa cho tủ điện (Air Conditioner on Electric Box)
• Bộ cân bằng – chỉnh máy (Leveling Kits)
• Bộ điều khiển CNC (CNC Controller)
• ▪ SIEMENS hoặc FANUC
• Bộ dụng cụ tiêu chuẩn và hộp đựng (Standard Tools & Box)
• Sách hướng dẫn vận hành và bảo dưỡng (Operating / Maintenance Manual)

Phụ kiện tùy chọn

• Cụm kéo thanh kẹp tự động (Auto Draw-Bar Attachment)
• Bộ thu sương dầu (Oil Mist Collector)
• Bộ tách phoi từ tính (Magnetic Chip Separator)
• Thiết bị cài dao (Tool Presetter)
• Bộ đánh ba via (Deburring Attachment)
• Cửa tự động điều khiển khí nén (Auto Door – Air Type)
• Dây chuyền rửa chi tiết (Washing Line)
• Đèn báo 3 tầng (3-Layers Lamp)
• Đồ gá và phụ kiện kẹp chi tiết (Jig & Fixture)
• Hệ thống nạp và dỡ phôi tự động (Auto Loading / Unloading System)
• Băng tải và giá xếp phôi (Conveyor & Stacker)
• Gói bảo hành – bảo trì 2 năm (2 Years Service Contract)
• Cụm gia công skiving (Skiving Unit)
• Tấm che trong dùng cho gia công khô (Inner Cover for Dry Cutting)
• Thiết bị cắt tiếp tuyến (Tangential Device)
