Có nên lắp thước quang cho máy mài phẳng không?

Nên lắp thước quang cho máy mài phẳng nếu xưởng cần theo dõi lượng tiến dao nhỏ, kiểm soát vị trí đầu đá hoặc lặp lại vị trí bàn trượt chính xác hơn. So với thước quang máy phay và thước quang máy tiện, thước quang máy mài phẳng thường cần ưu tiên độ phân giải cao hơn ở chuyển động nâng hạ đầu đá.

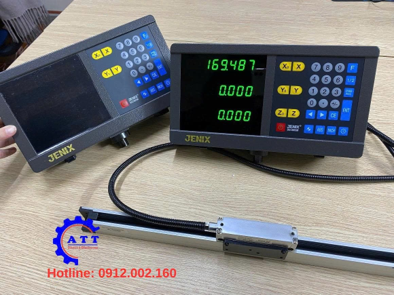

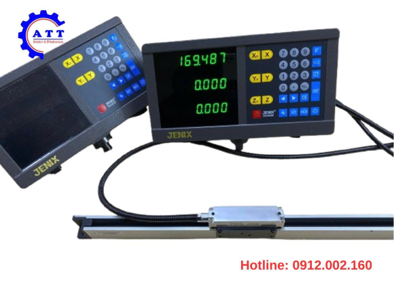

Bộ thước quang hoàn chỉnh

Lợi ích khi lắp thước quang máy mài phẳng

Thước quang ghi nhận trực tiếp chuyển động của bộ phận được đo và truyền tín hiệu đến màn hình hiển thị. Người vận hành có thể theo dõi lượng dịch chuyển bằng số thay vì chỉ dựa vào vòng chia tay quay, từ đó giảm nhầm số vòng và thuận tiện hơn khi đưa đầu đá hoặc bàn trượt trở lại vị trí đã xác định.

Thước quang đặc biệt hữu ích khi mài theo chiều dày, mài nhiều chi tiết cùng kích thước, mài vai hoặc mài rãnh. Với máy cũ có vòng chia khó đọc hoặc vít me có độ rơ, màn hình hiển thị giúp theo dõi vị trí thực tế của bộ phận gắn thước rõ ràng hơn.

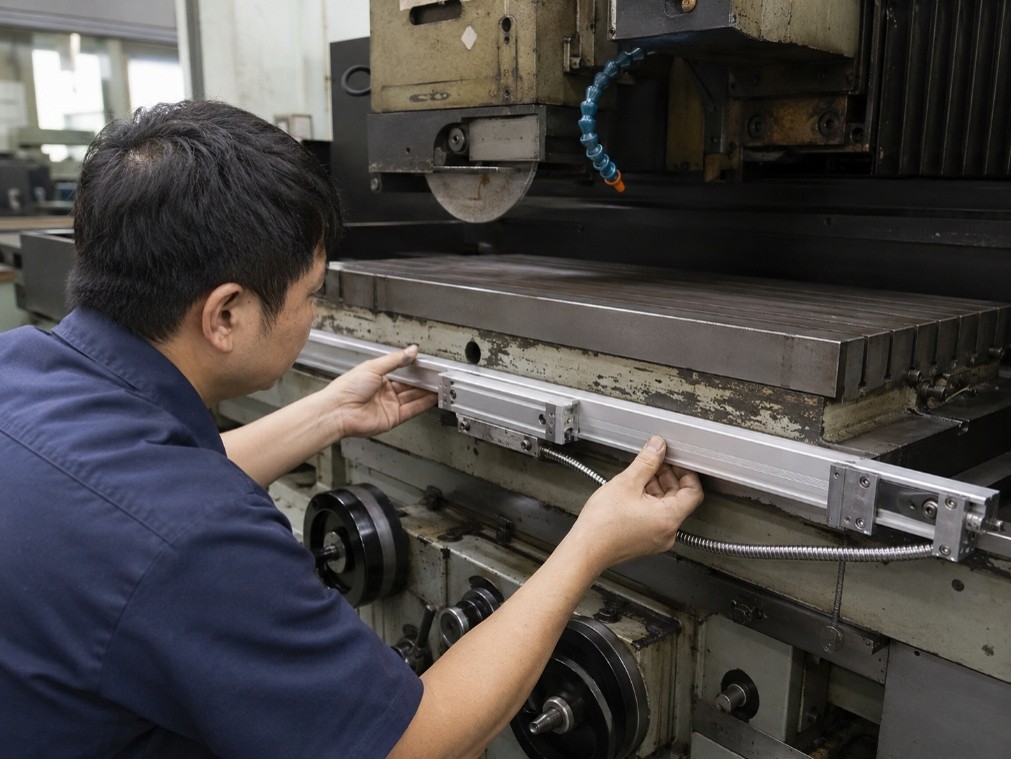

Lắp thước quang cho máy mài phẳng

Khi nào nên ưu tiên lắp thước quang?

Xưởng nên cân nhắc lắp thước quang máy mài phẳng khi thường xuyên mài tinh, cần kiểm soát lượng hạ đá nhỏ hoặc phải lặp lại vị trí trong nhiều chu kỳ. Nếu nhu cầu chủ yếu là kiểm soát chiều dày, có thể ưu tiên lắp một thước cho cơ cấu nâng hạ đầu đá trước khi đầu tư nhiều trục.

Với công việc đơn giản, ít yêu cầu lặp lại vị trí và máy vẫn có vòng chia rõ, xưởng chưa nhất thiết phải lắp đủ thước cho mọi chuyển động. Giá thước quang nên được cân nhắc theo hiệu quả sử dụng thực tế, không chỉ theo số trục của màn hình hiển thị.

Thước quang không thay thế việc đo kiểm

Màn hình hiển thị chỉ cho biết vị trí của trục hoặc bộ phận chuyển động, không phản ánh chính xác lượng vật liệu đã được bóc khỏi chi tiết. Kết quả mài còn chịu ảnh hưởng của mòn đá, sửa đá, biến dạng nhiệt, độ võng, bàn từ và tình trạng cơ khí của máy.

Vì vậy, sau khi lắp và thực hiện đúng hướng dẫn sử dụng thước quang, kích thước chi tiết vẫn phải được kiểm tra bằng panme, đồng hồ so hoặc dụng cụ đo phù hợp. Thước quang hỗ trợ vận hành và định vị nhưng không tự làm tăng độ chính xác vốn có của máy mài phẳng.

Máy mài phẳng nên lắp thước quang ở vị trí nào?

Thước quang máy mài phẳng có thể được lắp cho cơ cấu nâng hạ đầu đá, bàn trượt ngang hoặc bàn máy dọc. Tuy nhiên, không phải xưởng nào cũng cần đo cả ba chuyển động. Vị trí lắp nên được lựa chọn theo công việc gia công và mức độ cần kiểm soát trên màn hình hiển thị.

Cơ cấu nâng hạ đầu đá mài

Đây thường là vị trí nên ưu tiên lắp thước quang. Màn hình hiển thị giúp người vận hành theo dõi chuyển động lên xuống của đầu đá, kiểm soát lượng tiến dao và hạn chế nhầm vòng tay quay khi mài theo chiều dày.

Với nguyên công mài tinh, nên cân nhắc thước có độ phân giải 1 µm. Tuy nhiên, số hiển thị chỉ phản ánh vị trí đầu đá, không đồng nghĩa với lượng vật liệu thực tế đã được bóc khỏi chi tiết.

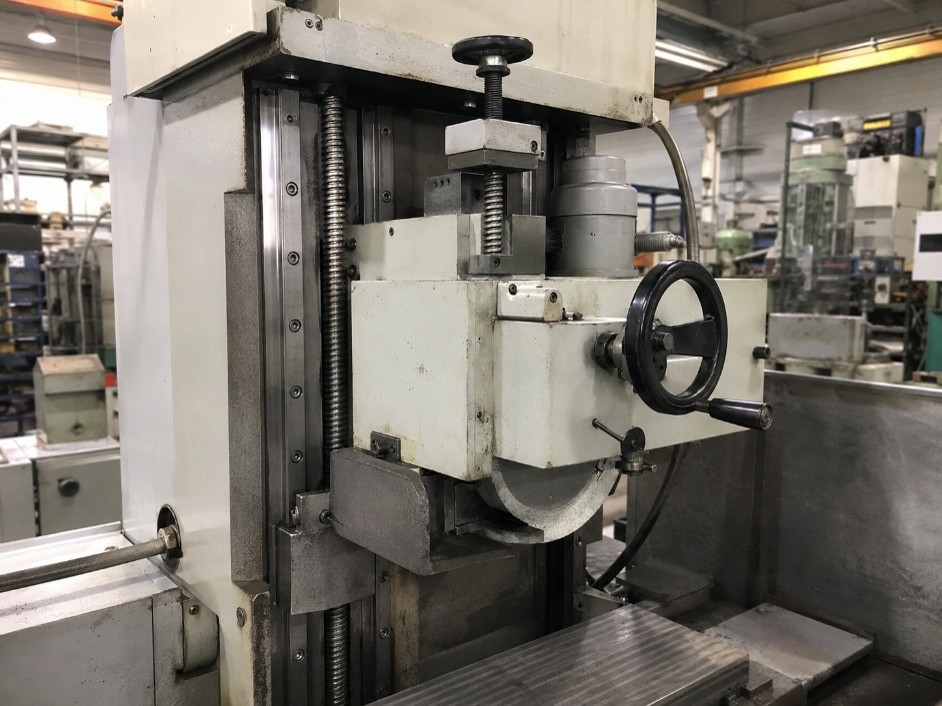

Cơ cấu nâng hạ đầu đá mài

Bàn trượt ngang

Thước quang lắp cho bàn trượt ngang phù hợp khi xưởng thường mài vai, rãnh, nhiều bề mặt song song hoặc cần đưa đá trở lại một vị trí ngang xác định. Màn hình hiển thị giúp kiểm soát phạm vi chạy dao và hỗ trợ lặp lại vị trí thuận tiện hơn.

Nếu máy chỉ thực hiện mài phẳng toàn bề mặt và bàn ngang tự động chạy qua lại theo cữ đặt, vị trí này có thể chưa cần ưu tiên bằng cơ cấu nâng hạ đầu đá.

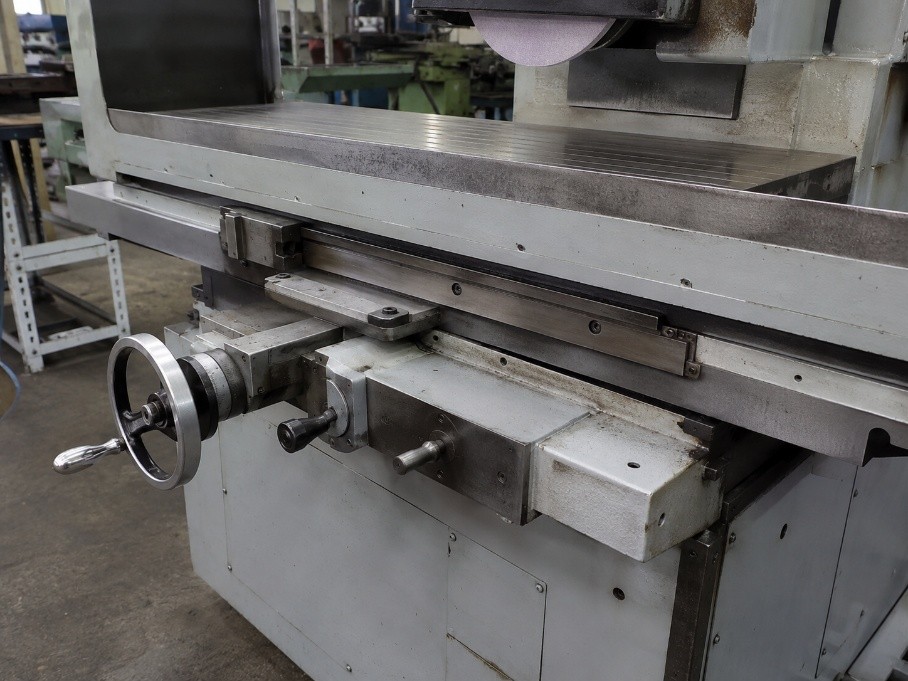

Bàn trượt ngang

Bàn máy chuyển động dọc

Bàn máy dọc thường chuyển động qua lại liên tục, nhiều máy sử dụng truyền động thủy lực và cữ đảo chiều. Vì vậy, thước quang ở vị trí này thường ít cần thiết hơn. Chỉ nên lắp khi công việc yêu cầu xác định hoặc lặp lại vị trí dọc của chi tiết.

Khác với thước quang máy phay hoặc thước quang máy tiện, lắp đủ ba thước trên máy mài phẳng không phải lúc nào cũng mang lại hiệu quả tương xứng với giá thước quang.

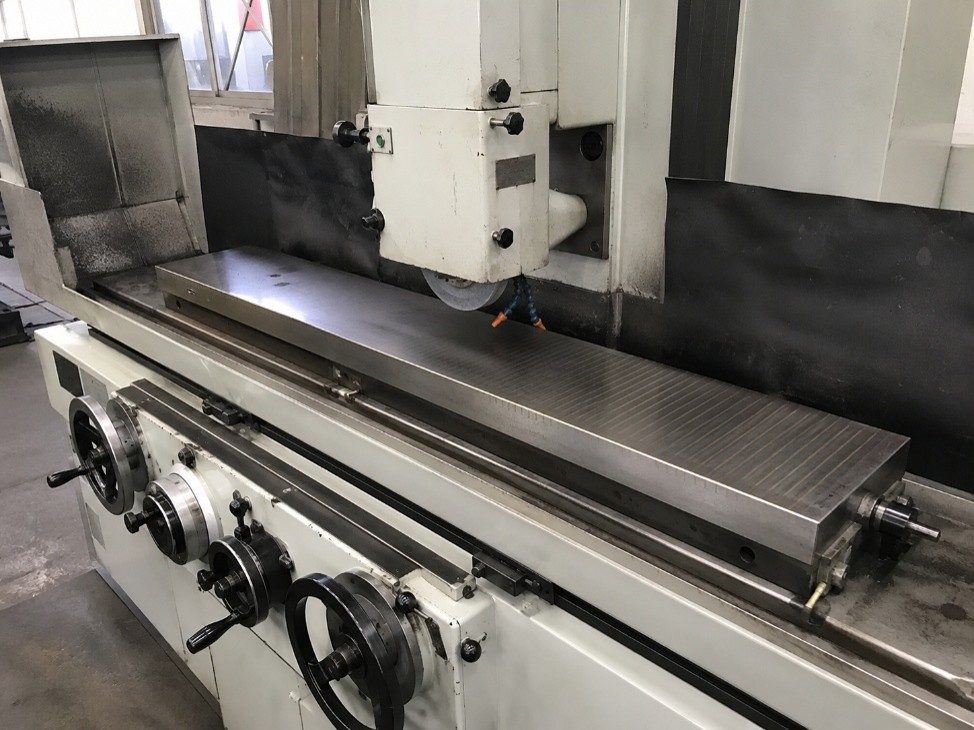

Bàn máy chuyển động dọc

Xác định vị trí theo chuyển động thực tế

Tên trục X, Y, Z trên máy mài phẳng có thể khác nhau giữa các nhà sản xuất. Khi lựa chọn và thực hiện hướng dẫn sử dụng thước quang, cần xác định rõ bộ phận nào chuyển động, hành trình bao nhiêu và màn hình hiển thị sẽ theo dõi vị trí nào. Cách xác định này giúp tránh chọn sai chiều dài thước hoặc cắm nhầm trục trên màn hình.

>> Xem ngay Thước quang Jenix Hàn Quốc cho nhà xưởng

Thước quang máy mài phẳng khác gì thước quang máy phay và máy tiện?

Thước quang máy mài phẳng, thước quang máy phay và thước quang máy tiện có thể sử dụng cùng nguyên lý đo dịch chuyển. Sự khác biệt chủ yếu nằm ở độ phân giải, số lượng thước, vị trí lắp, mức độ che chắn và chức năng của màn hình hiển thị.

Khác nhau về độ phân giải

Máy mài phẳng thường có lượng tiến dao tinh nhỏ nên thước lắp cho cơ cấu nâng hạ đầu đá thường ưu tiên độ phân giải 1 µm. Thước quang máy phay và thước quang máy tiện thông thường có thể dùng độ phân giải 5 µm, nhưng vẫn có thể chọn 1 µm nếu yêu cầu công việc và độ chính xác thực tế của máy phù hợp.

Độ phân giải chỉ thể hiện mức dịch chuyển nhỏ nhất hệ thống có thể nhận biết. Thước có độ phân giải cao không thể khắc phục độ rơ, độ mòn, biến dạng nhiệt hoặc sai số hình học của máy.

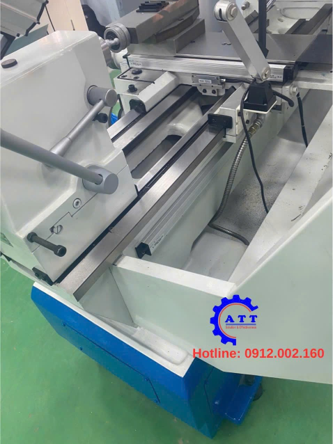

Thước quang được lắp trên máy tiện

Khác nhau về số trục cần đo

Thước quang máy mài phẳng có thể chỉ cần một thước cho cơ cấu nâng hạ đầu đá hoặc hai thước nếu đo thêm bàn trượt ngang. Thước quang máy phay thường dùng hai trục X, Y hoặc ba trục X, Y, Z. Thước quang máy tiện phổ biến với hai trục X và Z.

Số lượng thước phải tương ứng với số đầu vào của màn hình hiển thị. Xưởng không nên chọn màn hình nhiều trục nếu các chuyển động bổ sung không mang lại giá trị sử dụng rõ ràng.

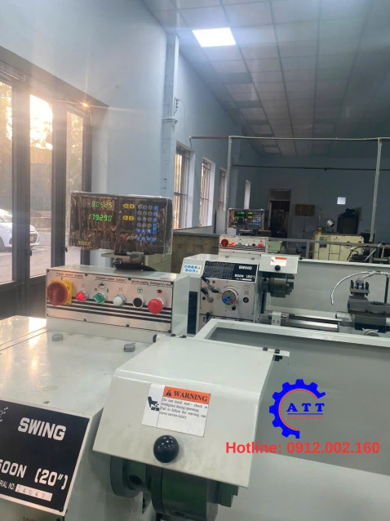

Màn hình 2 trục được lắp trên máy tiện CNC

Khác nhau về vị trí và môi trường lắp đặt

Máy mài phát sinh bụi mài, hạt mài và dung dịch làm mát nên thước, đầu đọc, dây tín hiệu cần được che chắn kỹ. Trên thước quang máy phay và thước quang máy tiện, phoi và dầu cũng cần được kiểm soát, nhưng bụi mài có khả năng xâm nhập vào các khe nhỏ và gây mài mòn cao hơn.

Vị trí lắp phải tránh làm giảm hành trình, va chạm với bàn máy và khiến dây tín hiệu bị kéo liên tục. Đây là nội dung cần kiểm tra kỹ trong hướng dẫn sử dụng thước quang của từng model.

Khác nhau về màn hình hiển thị

Màn hình hiển thị cho máy tiện nên có chế độ bán kính và đường kính. Màn hình dùng với thước quang máy phay thường hỗ trợ nhiều trục và các chức năng phục vụ bố trí vị trí gia công. Với máy mài phẳng, yêu cầu quan trọng là hiển thị rõ, độ phân giải phù hợp và theo dõi ổn định lượng dịch chuyển nhỏ.

Khi so sánh giá thước quang, cần dựa trên toàn bộ cấu hình gồm số thước, độ phân giải, màn hình hiển thị, chiều dài đo và phụ kiện bảo vệ, không chỉ dựa vào tên loại máy.

Cách chọn thước quang phù hợp cho máy mài phẳng

Để chọn thước quang cho máy mài phẳng, xưởng cần căn cứ vào chuyển động cần theo dõi, độ chính xác gia công, hành trình máy và không gian lắp đặt. Không nên chỉ so sánh giá thước quang vì cấu hình không phù hợp có thể gây khó lắp đặt hoặc không đáp ứng yêu cầu đo.

Chọn độ phân giải phù hợp

Với cơ cấu nâng hạ đầu đá, nên ưu tiên thước quang có độ phân giải 1 µm để theo dõi lượng dịch chuyển nhỏ khi mài tinh. Bàn trượt ngang có thể sử dụng loại 1 µm hoặc 5 µm tùy dung sai chi tiết và yêu cầu định vị. Độ phân giải của thước cần tương thích với màn hình hiển thị để số liệu được xử lý và thể hiện chính xác.

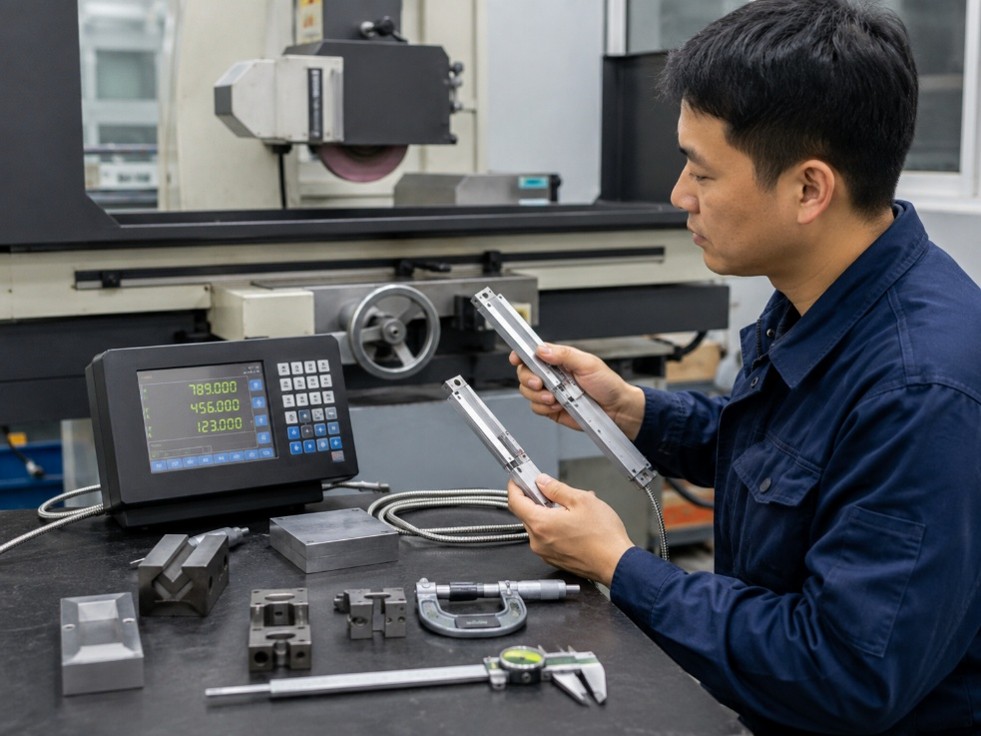

Chọn độ phân giải cho thước quang máy mài

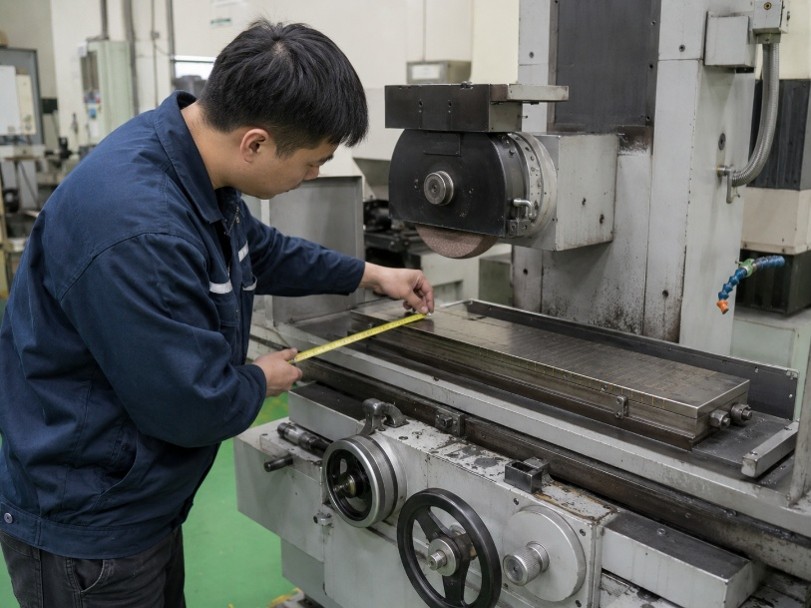

Xác định hành trình đo và kích thước lắp đặt

Chiều dài đo phải bao phủ toàn bộ hành trình làm việc của bộ phận cần theo dõi, đồng thời vẫn còn khoảng dự phòng theo hướng dẫn của nhà sản xuất. Xưởng cũng cần đo vị trí lắp để chọn thân thước phù hợp. Dòng thân mỏng thích hợp với khu vực hẹp, còn thân tiêu chuẩn phù hợp khi máy có đủ không gian và cần kết cấu lắp đặt chắc chắn.

Xác định hành trình đo

Chọn màn hình hiển thị và số trục

Màn hình hiển thị cần có số trục tương ứng với số thước quang được lắp. Máy mài phẳng thông thường có thể dùng bộ hiển thị một hoặc hai trục, ưu tiên chuyển động nâng hạ đầu đá và bàn trượt ngang. Cách lựa chọn này khác với thước quang máy phay thường theo dõi hai hoặc ba trục và thước quang máy tiện chủ yếu theo dõi chuyển động dọc, ngang của dao.

Kiểm tra khả năng bảo vệ

Bụi mài, nước làm mát và dầu bôi trơn có thể ảnh hưởng đến đầu đọc, dây tín hiệu và độ ổn định của hệ thống. Vì vậy, thước quang cần có cấp bảo vệ phù hợp, nắp che chắc chắn và dây tín hiệu được bố trí tránh phoi, nước, nhiệt và các bộ phận chuyển động.

Khi xem giá thước quang, xưởng nên so sánh theo cấu hình hoàn chỉnh gồm độ phân giải, chiều dài đo, số lượng thước, màn hình hiển thị, phụ kiện lắp đặt và dịch vụ kỹ thuật. Lựa chọn đúng ngay từ đầu sẽ giúp việc lắp đặt và hướng dẫn sử dụng thước quang thuận lợi hơn, đồng thời nâng cao khả năng kiểm soát vị trí khi mài.

Lưu ý trước khi lắp thước quang cho máy mài phẳng

Trước khi lắp thước quang, xưởng cần kiểm tra tình trạng cơ khí, vị trí lắp và môi trường làm việc của máy mài phẳng. Lắp đúng kỹ thuật giúp màn hình hiển thị phản ánh ổn định vị trí dịch chuyển, hạn chế sai số và bảo vệ thiết bị trước bụi mài, dầu và nước làm mát.

Kiểm tra tình trạng cơ khí của máy

Cần kiểm tra vít me, đai ốc, sống trượt, cơ cấu nâng hạ đầu đá và bàn trượt ngang. Thước quang đo trực tiếp vị trí dịch chuyển nhưng không khắc phục được độ rơ, mòn sống trượt, sai lệch hình học hoặc biến dạng nhiệt của máy. Vì vậy, máy xuống cấp cần được bảo dưỡng và hiệu chỉnh trước khi lắp.

Chọn vị trí không ảnh hưởng hành trình

Thân thước, đầu đọc và giá đỡ phải được bố trí sao cho không làm giảm hành trình, cản trở thao tác hoặc va chạm với bàn máy. Khi lắp thước quang máy mài phẳng, cần kiểm tra toàn bộ phạm vi chuyển động trước khi cố định. Cách bố trí có thể khác thước quang máy phay và thước quang máy tiện do kết cấu cùng hướng chuyển động của từng máy không giống nhau.

Căn chỉnh thân thước và đầu đọc

Thân thước quang phải được lắp thẳng, song song với hướng chuyển động và nằm trong dung sai căn chỉnh do nhà sản xuất quy định. Đầu đọc cần duy trì khe hở thích hợp, không bị kéo lệch hoặc chịu lực từ giá đỡ. Căn chỉnh sai có thể khiến số liệu trên màn hình hiển thị dao động, mất tín hiệu hoặc giảm tuổi thọ đầu đọc.

Bảo vệ thước và dây tín hiệu

Bụi đá mài có tính mài mòn cao nên thước cần được lắp nắp che phù hợp. Dây tín hiệu phải tránh vùng nước làm mát, nguồn nhiệt, cáp động lực và các bộ phận chuyển động. Không kéo căng, gập gấp hoặc để dây bị kẹp trong quá trình máy vận hành.

Sau khi lắp, cần chạy thử từng chuyển động trên toàn hành trình, kiểm tra chiều đếm, độ ổn định của màn hình hiển thị và đối chiếu bằng đồng hồ so hoặc dụng cụ đo phù hợp. Phần hướng dẫn sử dụng thước quang cũng cần quy định rõ cách đặt lại điểm 0 sau khi sửa đá và cách kiểm tra kích thước chi tiết. Khi so sánh giá thước quang, xưởng nên tính cả chi phí phụ kiện, che chắn, lắp đặt và căn chỉnh để hệ thống hoạt động ổn định lâu dài.

Lựa chọn và lắp thước quang đúng cách cho máy mài phẳng

Lắp thước quang giúp người vận hành theo dõi chính xác vị trí nâng hạ đầu đá và bàn trượt, hỗ trợ mài tinh, định vị lặp lại và giảm sai sót thao tác. Tuy nhiên, xưởng cần chọn đúng độ phân giải, hành trình đo, số trục và màn hình hiển thị, đồng thời bảo đảm máy còn ổn định về cơ khí. Thước quang máy mài phẳng hỗ trợ kiểm soát chuyển động nhưng không thay thế việc đo kiểm chi tiết hoặc khắc phục độ rơ, độ mòn của máy.
