Thước quang Jenix là gì?

Thước quang Jenix là thước đo tuyến tính quang học dùng để đo hành trình dịch chuyển của bàn máy hoặc trục máy trên máy công cụ. Sản phẩm thường được lắp cùng màn hình hiển thị số để người vận hành theo dõi vị trí các trục X, Y, Z rõ ràng hơn trong quá trình gia công, thay vì chỉ đọc vị trí bằng du xích cơ khí trên tay quay.

Dòng thước quang Jenix JSS/JSM sử dụng thang đo bằng kính bên trong thân thước và đầu đọc di chuyển theo hành trình của máy. Khi bàn máy hoặc trục máy dịch chuyển, đầu đọc ghi nhận sự thay đổi vị trí trên thang đo và truyền tín hiệu về bộ hiển thị số. Nhờ đó, người vận hành có thể kiểm soát tọa độ, hành trình và lượng dịch chuyển của máy thuận tiện hơn khi phay, tiện, mài, doa hoặc gia công lặp lại.

Với Jenix JSS/JSM, việc chọn dòng thước chủ yếu dựa vào không gian lắp đặt, hành trình cần đo và yêu cầu độ phân giải. JSS phù hợp với vị trí lắp hẹp hơn, JSM phù hợp với vị trí lắp rộng hơn; hai dòng này không nên được hiểu là hai cấp chính xác cao thấp khác nhau.

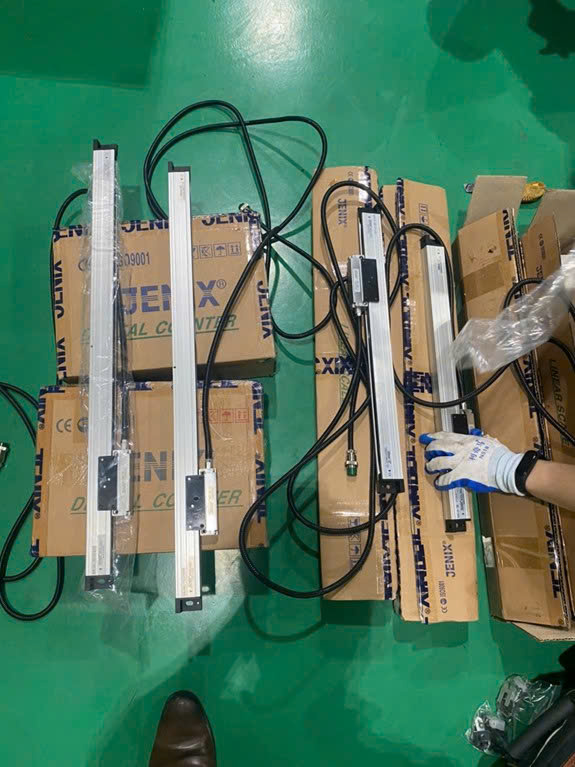

Bộ thước quang Jenix Hàn Quốc chất lượng cao

Khi nào nên chọn thước quang Jenix?

Thước quang Jenix phù hợp khi xưởng không chỉ cần lắp thêm hệ hiển thị số cho máy công cụ, mà còn muốn chọn một dòng thước quang Hàn Quốc có độ ổn định, độ chính xác và độ tin cậy cao hơn cho quá trình sử dụng lâu dài. Đây là lựa chọn phù hợp với các máy phay, máy tiện, máy mài hoặc máy doa còn đủ độ ổn định cơ khí, nhưng cần nâng cấp khả năng theo dõi hành trình để thao tác nhanh hơn và kiểm soát vị trí rõ ràng hơn.

Xưởng nên chọn thước quang Jenix khi công việc gia công yêu cầu độ lặp lại tốt, thường xuyên phải lấy tọa độ, dịch chuyển bàn máy theo kích thước, căn chỉnh nhiều vị trí hoặc làm các chi tiết cần hạn chế sai số khi đọc du xích. Với tùy chọn độ phân giải 1µm và 5µm, Jenix phù hợp cho cả nhu cầu gia công cơ khí phổ thông lẫn các công việc cần kiểm soát lượng dịch chuyển nhỏ hơn.

Thước quang Jenix cũng đáng cân nhắc khi xưởng cần thay thế thước quang cũ bị lỗi tín hiệu, hư đầu đọc, xuống cấp sau thời gian sử dụng hoặc không còn đáp ứng yêu cầu đo hành trình. Nhờ có nhiều lựa chọn về thân thước, hành trình và độ phân giải, Jenix giúp xưởng chọn cấu hình phù hợp với từng máy thực tế thay vì phải dùng một kiểu thước cho mọi vị trí lắp.

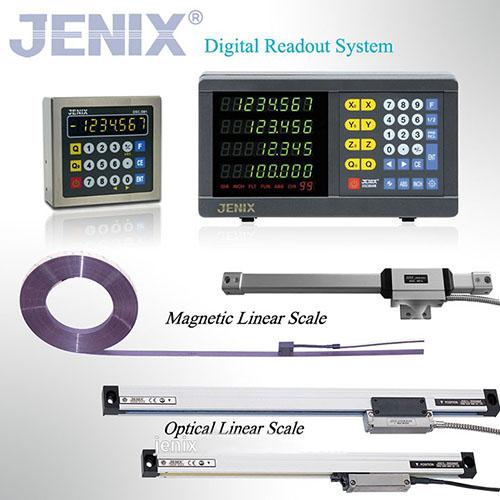

Bộ thước quang Jenix Hàn Quốc chất lượng cao

Trước khi lắp thước quang Jenix, xưởng vẫn cần kiểm tra tình trạng cơ khí của máy. Nếu máy bị rơ lớn, mòn dẫn hướng, bàn máy dịch chuyển không đều hoặc gá đặt không ổn định, cần xử lý các vấn đề này trước hoặc song song với việc lắp thước. Thước quang giúp đo và hiển thị hành trình rõ hơn, nhưng không thay thế việc sửa chữa độ chính xác cơ khí của máy.

JSS và JSM khác nhau như thế nào?

JSS và JSM đều là thước quang tuyến tính của Jenix, dùng để đo hành trình dịch chuyển của bàn máy hoặc trục máy trên máy công cụ. Hai dòng này không khác nhau theo kiểu cấp chính xác cao thấp, mà khác chủ yếu ở kích thước thân thước và không gian lắp đặt.

- Thước quang Jenix tiêu chuẩn (Model JSM) có dải đo từ 50 mm đến 3000 mm.

- Thước quang Jenix loại mỏng (Model JSS) có dải đo từ 50 mm đến 1000 mm.

- Thước quang Jenix loại siêu mỏng (Model JSN) có dải đo từ 50 mm đến 450 mm.

Ngoài ra, với thước có hành trình dưới 3m thường dùng thước quang và hành trình trên 3m thường dùng thước từ vì giới hạn hành trình đo được của thước quang là 3m.

Thước quang Jenix dùng cho máy nào?

Thước quang Jenix dùng cho các dòng máy công cụ cần đo hành trình dịch chuyển tuyến tính của bàn máy, bàn dao hoặc trục máy. Sản phẩm phù hợp với máy phay, máy tiện, máy mài, máy doa, máy khoan và các máy cơ cần nâng cấp hệ hiển thị số để người vận hành theo dõi vị trí dịch chuyển rõ ràng hơn trong quá trình gia công.

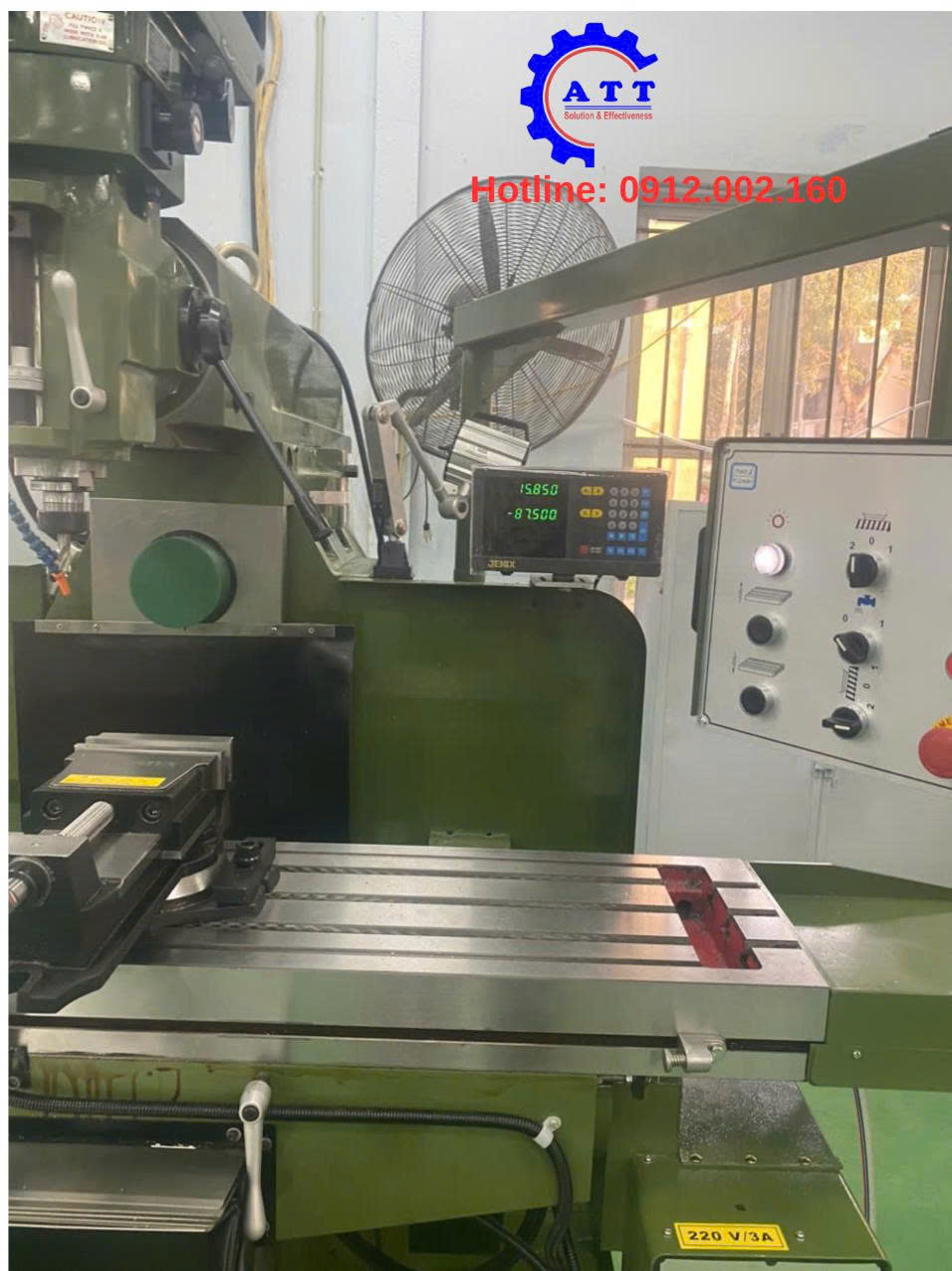

Với máy phay, thước quang Jenix thường được lắp cho các trục X, Y, Z để hỗ trợ lấy tọa độ, phay rãnh, phay bậc, khoan lỗ theo vị trí và gia công lặp lại.

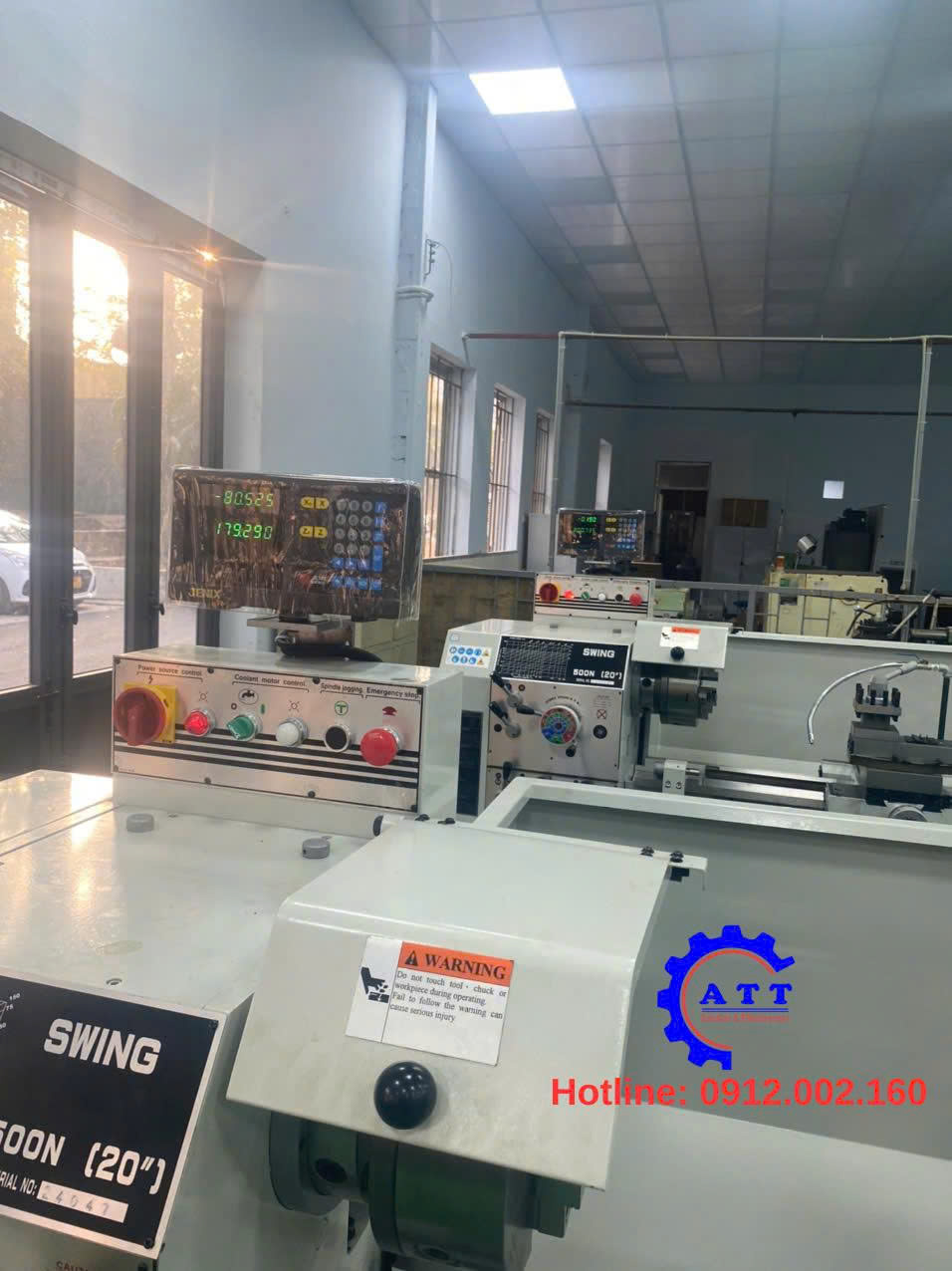

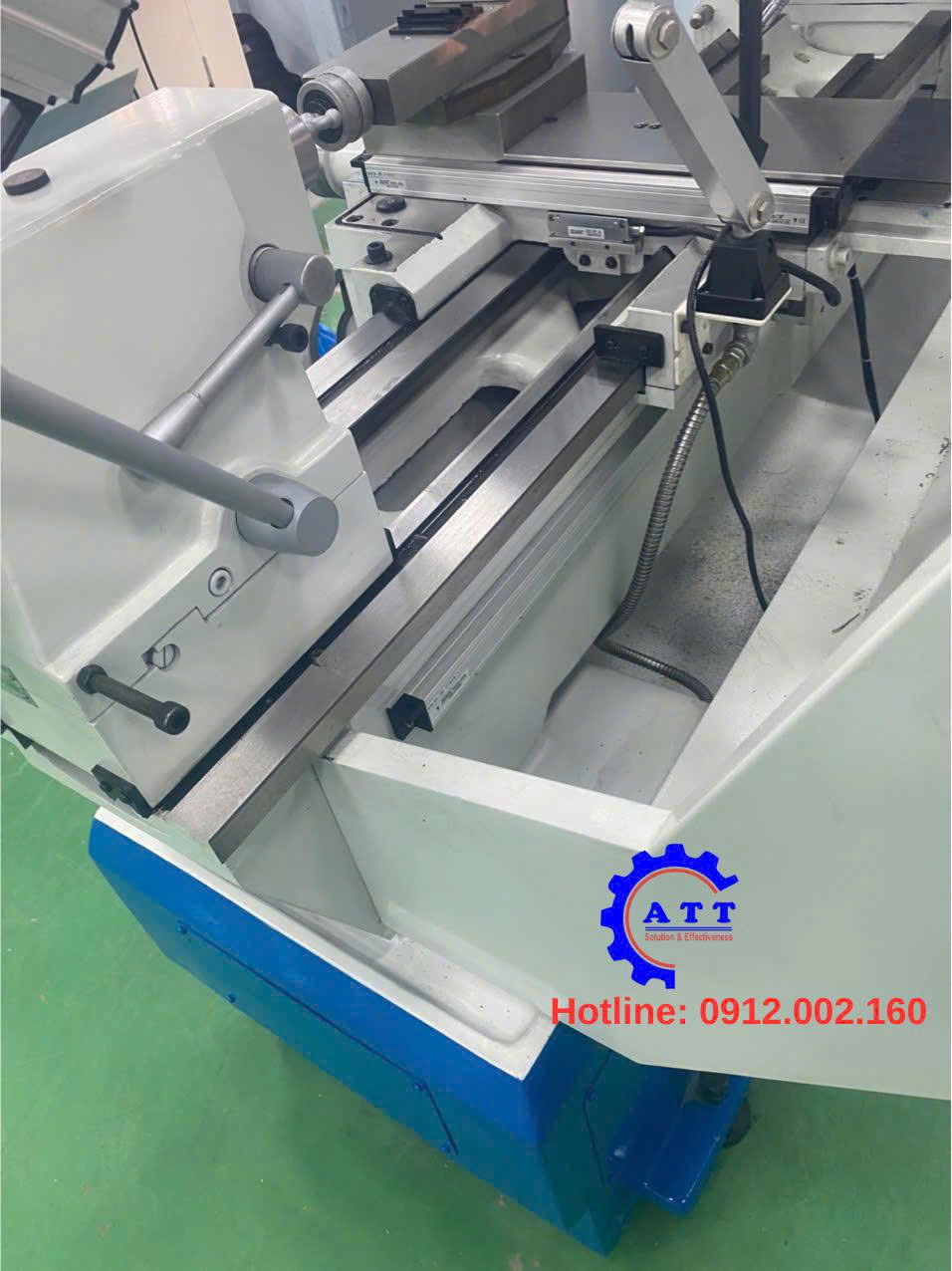

Với máy tiện, thước quang có thể dùng để theo dõi hành trình bàn dao theo phương dọc và phương ngang, giúp kiểm soát chiều dài tiện, đường kính gia công và vị trí vai bậc thuận tiện hơn.

Với máy mài, thước quang Jenix phù hợp cho các nguyên công cần kiểm soát lượng dịch chuyển nhỏ, đặc biệt khi mài tinh hoặc cần giữ kích thước ổn định. Với máy doa, máy khoan và các máy công cụ khác, việc lựa chọn thước cần dựa trên hành trình cần đo, vị trí lắp đặt và kết cấu thực tế của máy.

Trước khi chọn thước quang Jenix cho từng loại máy, xưởng nên xác định rõ số trục cần lắp, hành trình thực tế của từng trục và không gian bố trí thước trên thân máy. Nếu máy còn đủ độ ổn định cơ khí và có vị trí lắp phù hợp, thước quang Jenix có thể hỗ trợ nâng cấp khả năng đo hành trình mà không cần thay mới toàn bộ máy.

Hướng dẫn lắp đặt thước quang Jenix

Quy trình lắp đặt thước quang Jenix cần được thực hiện theo đúng loại máy, hành trình trục và vị trí lắp thực tế. Về cơ bản, xưởng có thể tham khảo các bước sau:

1. Khảo sát máy và xác định trục cần lắp thước

Kiểm tra loại máy cần lắp thước quang như máy phay, máy tiện, máy mài hoặc máy doa. Sau đó xác định số trục cần đo, ví dụ trục X, Y, Z trên máy phay hoặc các hướng dịch chuyển chính trên máy tiện.

2. Đo hành trình thực tế của từng trục

Đo hành trình làm việc thực tế của bàn máy, bàn dao hoặc trục cần lắp thước. Không nên chọn chiều dài thước chỉ theo kích thước tổng thể của máy, vì hành trình đo cần phù hợp với phạm vi dịch chuyển thực tế.

3. Chọn vị trí lắp thân thước và đầu đọc

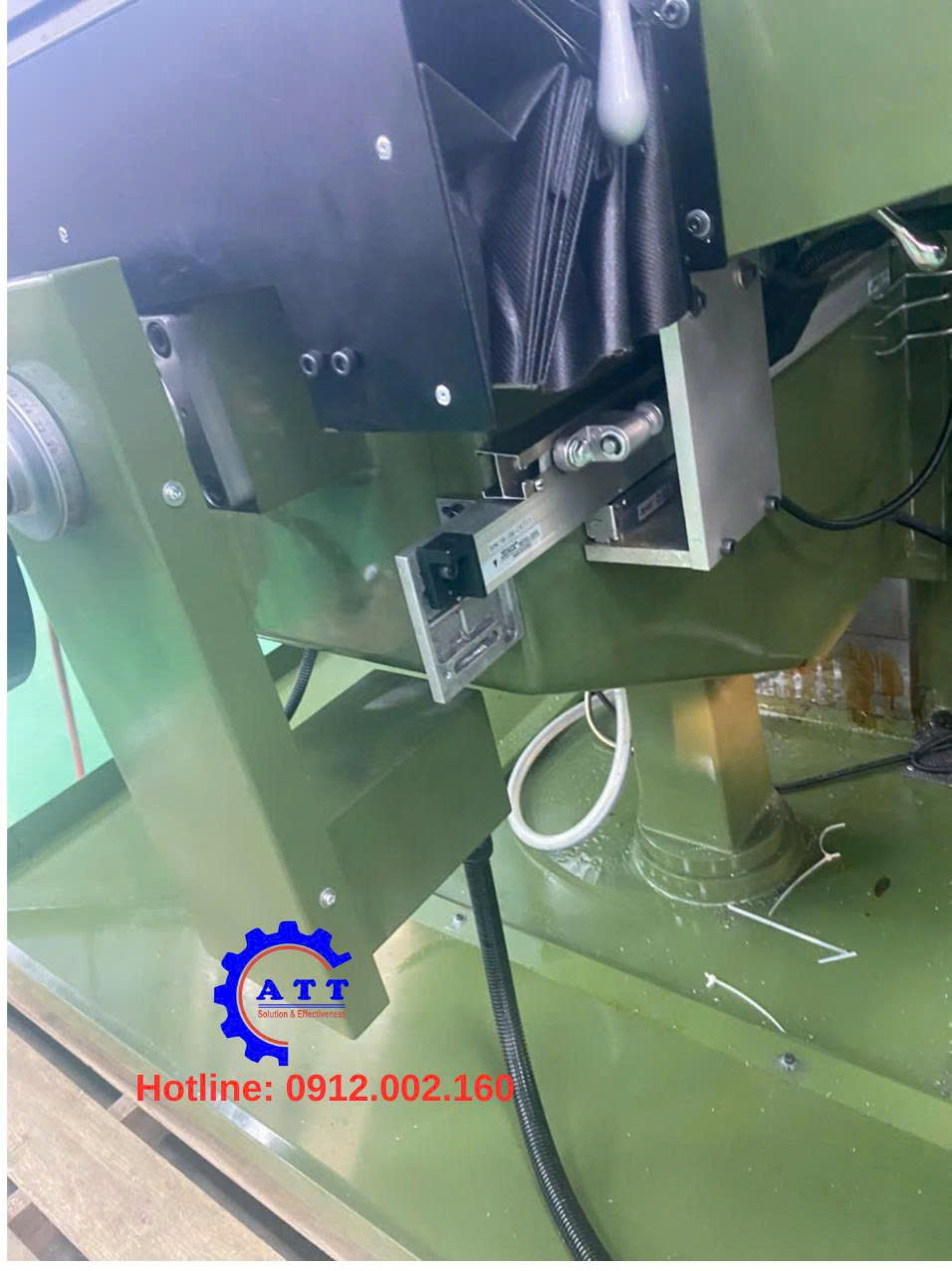

Thân thước cần được đặt dọc theo hướng chuyển động của trục cần đo. Đầu đọc phải di chuyển đồng bộ với bàn máy hoặc trục máy. Vị trí lắp nên hạn chế va chạm, tránh phoi, bụi, dầu tưới nguội và vẫn đủ không gian cho tấm bảo vệ thước.

4. Cố định thân thước và căn chỉnh đầu đọc

Sau khi xác định vị trí, cố định thân thước lên thân máy hoặc bộ phận gá phù hợp. Tiếp theo căn chỉnh đầu đọc theo đúng khe hở, độ song song và độ thẳng hàng khuyến nghị để tín hiệu đo ổn định trong toàn bộ hành trình.

5. Đi dây tín hiệu và kết nối màn hình hiển thị số

Dây tín hiệu cần được bố trí gọn, tránh bị kéo căng, gập gãy, cọ xát hoặc vướng vào bộ phận chuyển động. Sau đó kết nối thước với màn hình hiển thị số và kiểm tra đúng trục hiển thị.

6. Chạy thử và kiểm tra tín hiệu

Cho máy chạy hết hành trình từng trục để kiểm tra tín hiệu, chiều tăng giảm tọa độ, độ ổn định hiển thị và khả năng bảo vệ thước trong điều kiện vận hành thực tế. Nếu phát hiện hiển thị nhảy số, mất tín hiệu hoặc kẹt cơ khí, cần kiểm tra lại vị trí lắp, đầu đọc và dây tín hiệu.

Trước khi lắp thước quang Jenix, xưởng nên chuẩn bị loại máy, số trục cần lắp, hành trình từng trục và ảnh khu vực dự kiến lắp thước để được tư vấn đúng model, đúng chiều dài đo và phương án lắp phù hợp.
