Phay tinh bị rung là gì? Dấu hiệu nhận biết trong thực tế

Phay tinh bị rung là hiện tượng dao phay, phôi hoặc toàn bộ hệ thống gia công xuất hiện dao động bất thường trong quá trình cắt tinh. Dù lượng dư ở bước tinh thường nhỏ, chỉ một mức rung nhẹ cũng có thể làm bề mặt xuất hiện vết sóng, độ nhám không đạt, kích thước thiếu ổn định hoặc dao nhanh mòn hơn bình thường.

Về bản chất, rung khi phay tinh không chỉ đến từ dao. Nguyên nhân có thể liên quan đến dao phay, holder, độ thò dao, trục chính, độ cứng vững của máy, phôi, đồ gá, thông số cắt hoặc đường chạy dao. Vì vậy, cần nhận biết đúng dấu hiệu trước khi quyết định thay dao, giảm tốc độ hoặc chỉnh lại chương trình.

Dấu hiệu qua âm thanh và bề mặt chi tiết

Dấu hiệu dễ nhận thấy nhất là âm thanh cắt thay đổi bất thường. Khi phay tinh ổn định, tiếng cắt thường đều và không gằn mạnh. Ngược lại, nếu có rung, người vận hành có thể nghe thấy tiếng hú, tiếng rít, tiếng gằn hoặc âm thanh lặp lại theo chu kỳ.

Trên bề mặt chi tiết, rung thường để lại vết sóng, vết vằn, vết dao không đều hoặc vùng bóng xấu xen kẽ. Lỗi này dễ thấy hơn ở các bề mặt yêu cầu độ nhẵn cao, thành đứng, hốc khuôn, mặt nghiêng hoặc chi tiết có dung sai chặt. Nếu bề mặt chỉ xấu tại một số vị trí như góc trong, hốc sâu hoặc vùng phôi mỏng, nguyên nhân có thể liên quan đến hướng lực cắt, độ cứng vững của phôi hoặc đường chạy dao tại khu vực đó.

Dấu hiệu qua dao phay và kích thước gia công

Dao phay cũng có thể cho thấy dấu hiệu rung sau khi gia công. Dao có thể mòn nhanh, mẻ nhẹ ở lưỡi cắt, mòn không đều giữa các me hoặc xuất hiện vết mài bất thường. Nếu một me dao mòn nhiều hơn các me còn lại, cần kiểm tra độ đảo dao, holder, collet hoặc cách kẹp cán dao.

Rung khi phay tinh không chỉ làm xấu bề mặt mà còn ảnh hưởng đến kích thước chi tiết. Một số trường hợp kích thước bị sai lệch nhẹ giữa các lần chạy, phải bù dao thường xuyên hoặc phải chạy lại bước tinh để đạt yêu cầu. Với chi tiết chính xác, dao dao động nhỏ cũng có thể làm sai độ phẳng, độ song song hoặc biên dạng sau gia công.

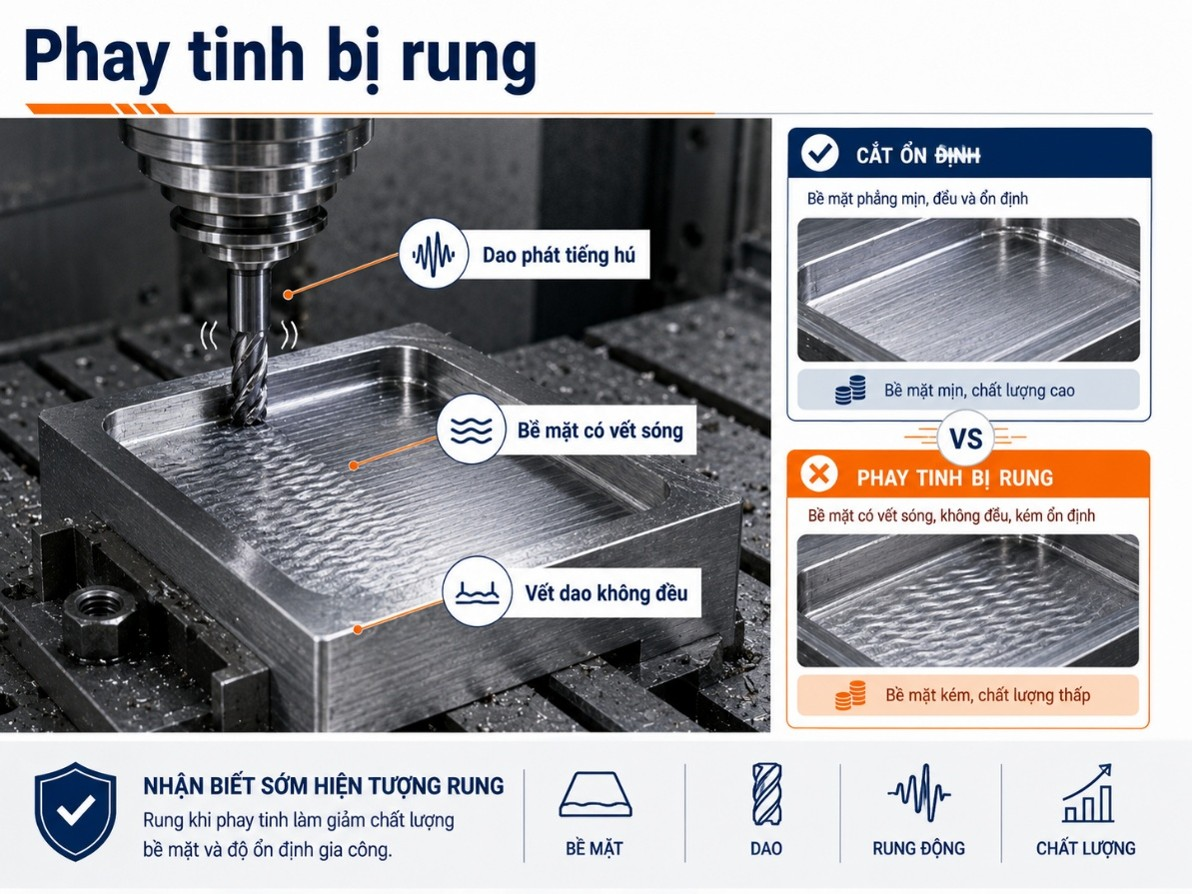

Phay tinh bị rung: Dao phát tiếng hú, bề mặt có vết sóng

>> Máy phay CNC 5 trục SMEC MVF 5000 phù hợp cho các xưởng gia công cơ khí cần nâng năng lực gia công chi tiết phức tạp, đặc biệt là khuôn mẫu, chi tiết hàng không–ô tô, y tế, đồ gá và các chi tiết 3D nhiều mặt

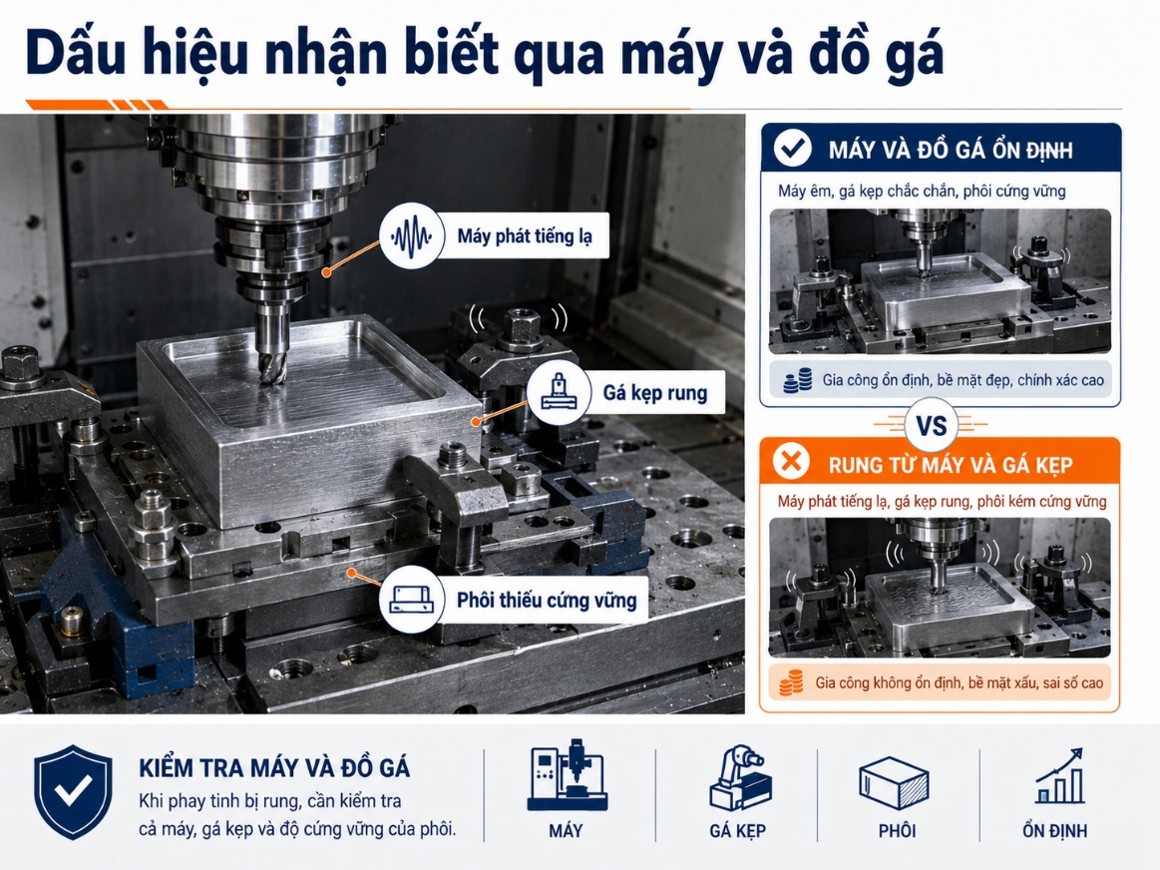

Dấu hiệu nhận biết qua máy và đồ gá

Vì sao cần nhận biết rung phay tinh càng sớm càng tốt?

Rung khi phay tinh không nên xem là lỗi nhỏ. Nếu tiếp tục gia công trong điều kiện rung, xưởng có thể gặp nhiều hệ quả như bề mặt không đạt, tăng thời gian sửa nguội, giảm tuổi thọ dao, phát sinh sai số kích thước, tăng nguy cơ mẻ dao và ảnh hưởng đến độ ổn định của trục chính.

Với các xưởng gia công khuôn, jig, đồ gá và chi tiết chính xác, bước phay tinh thường quyết định chất lượng cuối cùng của sản phẩm. Nhận biết đúng dấu hiệu rung giúp người vận hành tránh xử lý theo cảm tính, không chỉ thay dao hoặc giảm tốc độ trục chính một cách ngẫu nhiên, mà kiểm tra đúng hệ thống gồm dao, holder, máy, phôi, đồ gá và thông số cắt.

>> Máy phay đứng CNC SMEC PCV 430 phù hợp cho nhà xưởng quy mô nhỏ đến vừa hoặc các xưởng cần bổ sung máy vệ tinh để tăng năng lực gia công tốc độ cao trong không gian lắp đặt gọn

Những nguyên nhân phổ biến khiến phay tinh vẫn còn rung

Phay tinh vẫn còn rung thường không đến từ một nguyên nhân đơn lẻ. Trong thực tế, rung có thể xuất phát từ dao phay, đầu kẹp dao, độ thò dao, trục chính, độ cứng vững của máy, phôi, đồ gá, thông số cắt, đường chạy dao hoặc khả năng thoát phoi.

Vì vậy, nếu chỉ thay dao mới hoặc giảm tốc độ trục chính theo cảm tính, tình trạng rung có thể vẫn tiếp diễn. Cần xem xét toàn bộ hệ thống gia công để xác định đúng nguyên nhân và tránh xử lý sai hướng.

Dao phay, độ thò dao và đầu kẹp chưa đủ ổn định

Độ thò dao quá dài là một nguyên nhân rất thường gặp khiến phay tinh bị rung. Khi dao nhô ra khỏi holder quá nhiều, phần dao không được đỡ sẽ dễ bị uốn và dao động dưới tác dụng của lực cắt. Tình trạng này càng rõ khi dùng dao đường kính nhỏ, dao cổ dài, dao phay hốc sâu hoặc gia công thành cao.

Ngoài dao, đầu kẹp dao cũng ảnh hưởng trực tiếp đến độ ổn định khi phay tinh. Nếu holder kẹp không chắc, collet đã mòn, bề mặt côn bẩn, cán dao lắp chưa đúng hoặc lực kẹp không đủ, dao có thể rung dù lượng cắt không lớn.

Một dấu hiệu cần chú ý là dao mới nhưng vẫn phát tiếng hú, bề mặt có vết lặp lại theo chu kỳ hoặc các me dao mòn không đều. Khi đó, cần kiểm tra chiều dài thò dao, độ đảo dao, tình trạng holder, collet và cách kẹp cán dao trước khi kết luận lỗi nằm ở dao.

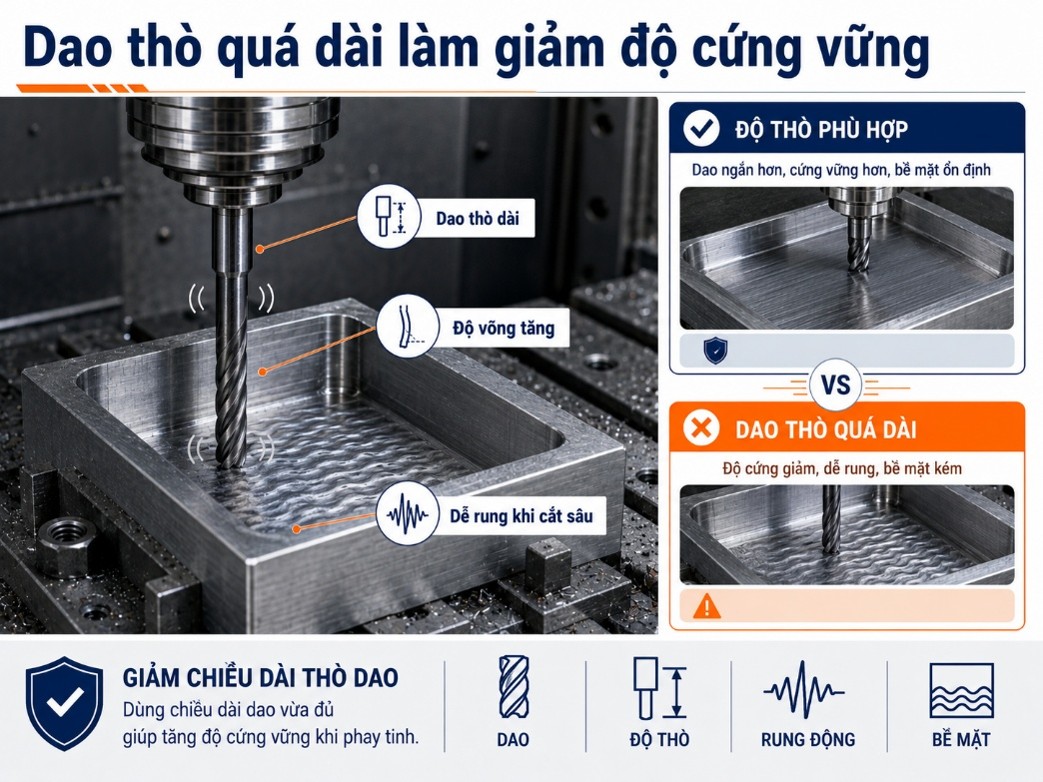

Dao thò quá dài làm giảm độ cứng vững

Phôi, đồ gá và máy phay thiếu độ cứng vững

Không phải mọi trường hợp rung khi phay tinh đều do dao. Nhiều khi dao và thông số cắt tương đối phù hợp, nhưng phôi hoặc đồ gá chưa đủ cứng vững khiến chi tiết dao động trong quá trình gia công.

Nguyên nhân này thường gặp khi gia công phôi mỏng, thành cao, chi tiết dài, phôi nhô xa khỏi vị trí kẹp hoặc đồ gá không đỡ đúng hướng chịu lực cắt. Nếu rung chỉ xuất hiện ở một vùng nhất định và giảm rõ khi thêm điểm đỡ, siết lại gá kẹp hoặc đổi hướng cắt, khả năng cao vấn đề nằm ở phôi và đồ gá.

Máy phay CNC cũng có thể là nguồn gây rung nếu trục chính, ray trượt, vít me, bàn máy hoặc cơ cấu chạy dao không còn ổn định. Với máy đã sử dụng lâu năm, các vấn đề như độ rơ trục, spindle có độ đảo hoặc ray trượt xuống cấp có thể làm bề mặt phay tinh khó đạt yêu cầu dù bước cắt không nặng.

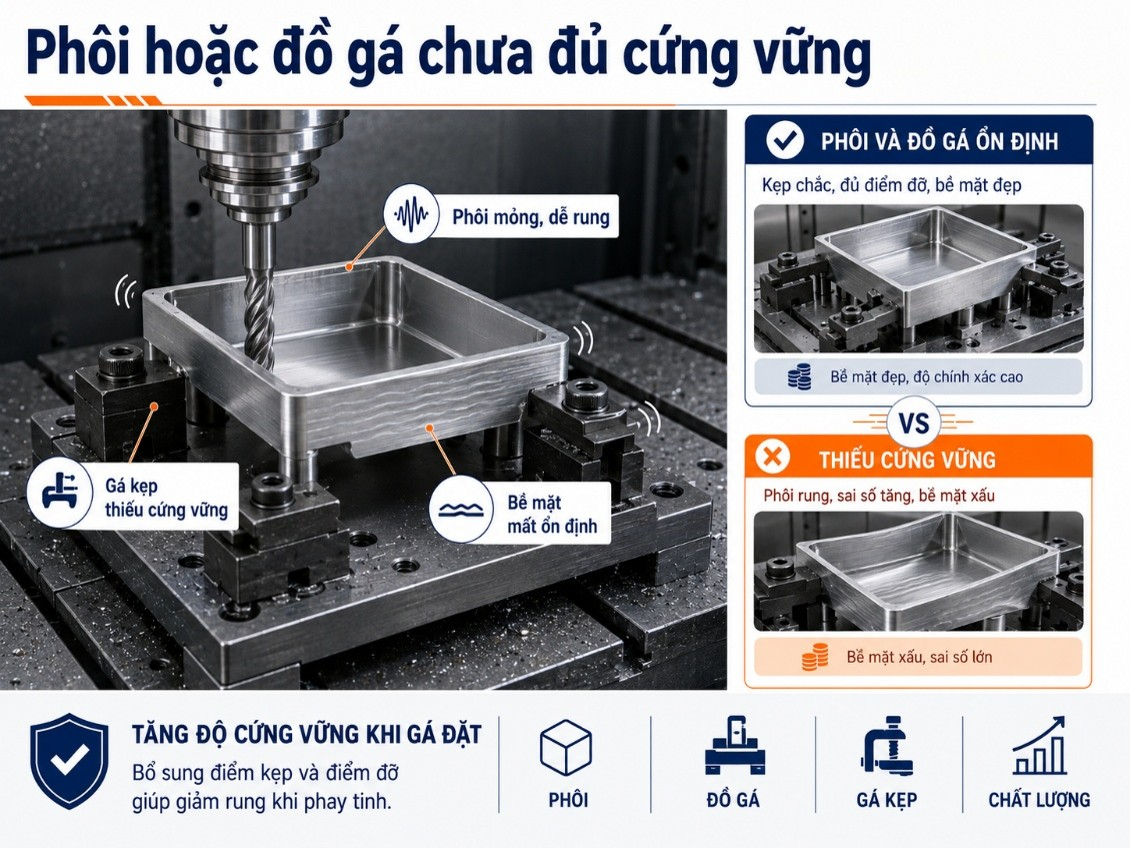

Phôi hoặc đồ gá chưa đủ cứng vững

>> Máy phay đứng CNC SMEC HYST 5700 series là trung tâm gia công đứng phù hợp cho xưởng cơ khí vừa và lớn cần tăng năng suất nhưng vẫn giữ độ cứng vững khi gia công nặng

Tốc độ trục chính và lượng chạy dao chưa phù hợp

Một sai lầm phổ biến khi xử lý rung phay tinh là chỉ giảm tốc độ trục chính. Thực tế, rung có thể liên quan đến vùng cộng hưởng của toàn bộ hệ thống gồm dao, holder, trục chính, phôi và đồ gá. Có trường hợp giảm tốc độ lại khiến rung nặng hơn, trong khi tăng hoặc giảm rpm theo một mức phù hợp lại giúp quá trình cắt ổn định hơn.

Lượng chạy dao cũng cần được xem xét cẩn thận. Nếu feed quá thấp, lưỡi cắt có thể không tạo phoi ổn định mà chuyển sang cạ hoặc miết trên bề mặt, làm tăng nhiệt, kéo vệt và tạo tiếng rít. Ngược lại, nếu feed quá cao so với độ cứng vững của setup, lực cắt tăng và rung dễ xuất hiện.

Vì vậy, không nên mặc định rằng chạy càng nhẹ càng tốt. Cần chọn tốc độ trục chính và lượng chạy dao theo vật liệu, đường kính dao, số me dao, độ thò dao, độ cứng vững của máy và cách gá phôi.

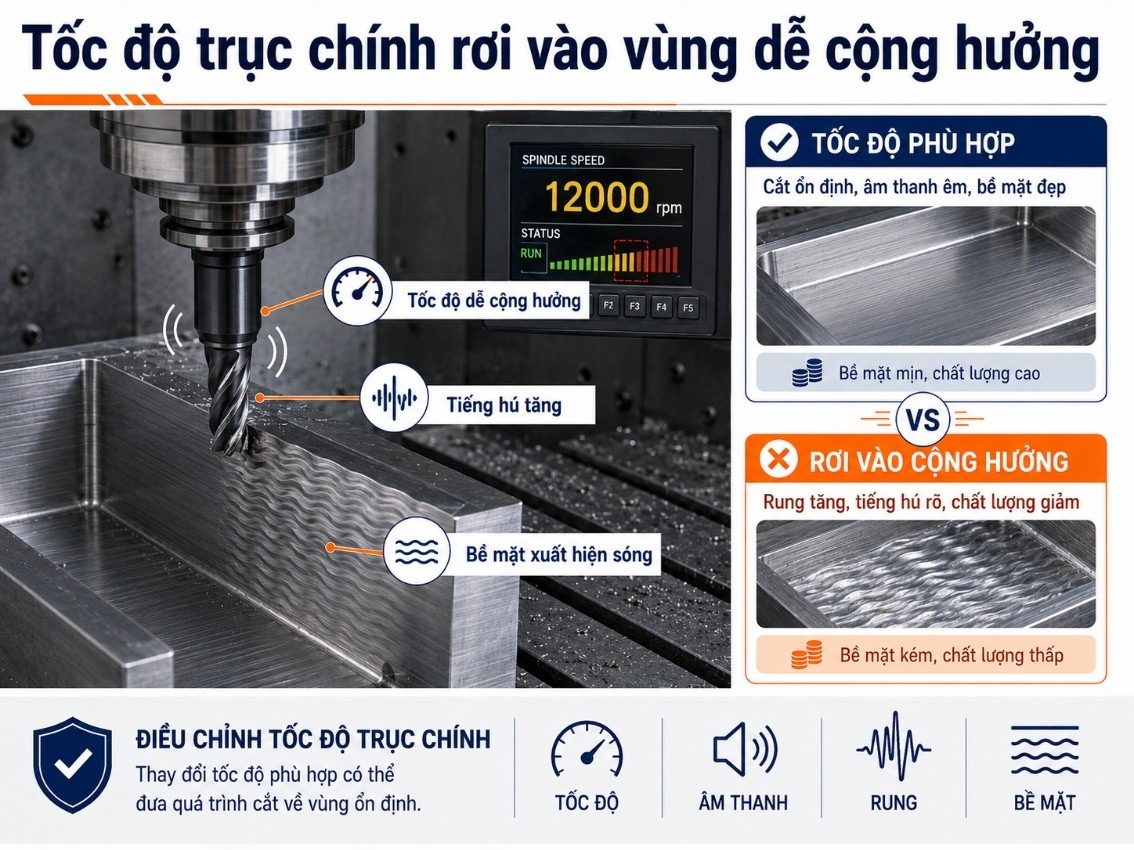

Tốc độ trục chính rơi vào vùng dễ cộng hưởng

>> Máy phay đứng CNC SMEC LCV 850 phù hợp cho xưởng cơ khí quy mô vừa đến lớn cần gia công ổn định các chi tiết kích thước trung bình–lớn và đa dạng nguyên công

Chiều rộng cắt, chiều sâu cắt hoặc đường chạy dao chưa hợp lý

Ngay cả khi chiều sâu cắt tinh nhỏ, quá trình phay vẫn có thể rung nếu chiều rộng cắt theo hướng kính quá lớn, lượng dư để lại không đều hoặc đường chạy dao làm lực cắt thay đổi đột ngột. Điều này thường xảy ra khi phay biên dạng, phay thành, phay góc trong, phay hốc hoặc phay lại sau bước thô chưa ổn định.

Khi dao đi vào góc, lượng ăn dao thực tế có thể tăng lên đột ngột do góc tiếp xúc giữa dao và phôi lớn hơn. Nếu chương trình không giảm feed hoặc không bo đường chạy dao hợp lý, lực cắt tăng nhanh và gây rung. Tương tự, nếu lượng dư trước bước tinh không đều, dao sẽ có lúc cắt nhẹ, có lúc cắt nặng, làm tải cắt biến thiên liên tục.

Dấu hiệu nhận biết là bề mặt chỉ xấu ở vùng góc, vùng chuyển hướng, vùng hốc sâu hoặc đoạn biên dạng có lượng dư không đều. Máy có thể chạy êm trên đoạn thẳng nhưng phát tiếng hú khi vào góc hoặc khi dao ăn vào vùng vật liệu còn dư nhiều hơn dự kiến.

Hướng xử lý là tối ưu đường chạy dao để lực cắt thay đổi mượt hơn. Nên giữ lượng dư trước bước tinh đều, dùng lead-in và lead-out hợp lý, giảm engagement ở vùng góc, giảm feed tại đoạn khó cắt và tránh để dao ăn toàn bề rộng nếu setup không đủ cứng. Với phay tinh yêu cầu cao, chất lượng đường chạy dao có ảnh hưởng trực tiếp đến chất lượng bề mặt.

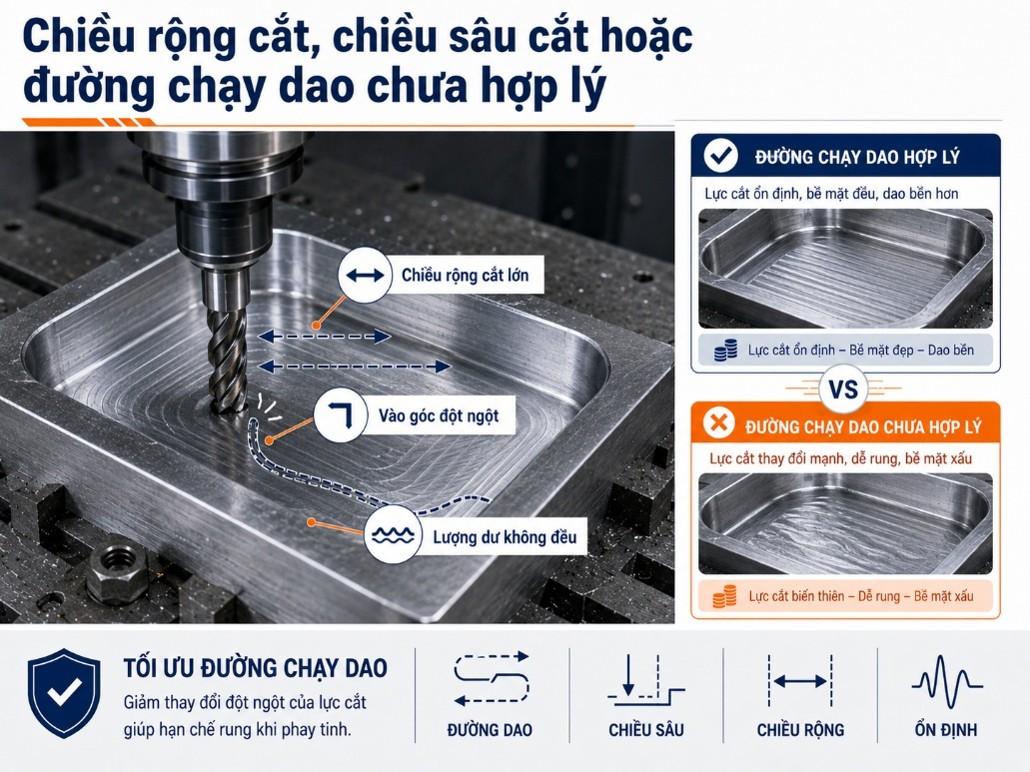

Chiều rộng cắt, chiều sâu cắt hoặc đường chạy dao chưa hợp lý

Dao không phù hợp với vật liệu hoặc mục tiêu phay tinh

Dao phay tinh cần phù hợp với vật liệu, độ cứng phôi, kiểu nguyên công và yêu cầu bề mặt. Một dao không đúng hình học cắt, lớp phủ, số me, góc xoắn hoặc bán kính mũi dao có thể gây rung ngay cả khi máy và đồ gá tương đối ổn định.

Ví dụ, vật liệu nhôm cần dao có khả năng thoát phoi tốt và lưỡi sắc. Thép cứng cần dao có lớp phủ, hình học và thông số phù hợp. Inox dễ sinh nhiệt và bám dính lên lưỡi cắt, nên nếu dùng dao không phù hợp, lực cắt có thể tăng, phoi thoát kém và rung xuất hiện. Với phay tinh khuôn hoặc chi tiết chính xác, dao đã mòn nhẹ cũng có thể làm bề mặt xấu rõ rệt.

Dấu hiệu nhận biết là dao nhanh mòn, mẻ lưỡi, phoi không đều, bề mặt bị kéo vệt, bị xước, bị cháy nhẹ hoặc có vết rung dù lượng cắt nhỏ. Nếu thay sang dao đúng vật liệu và đúng ứng dụng thì bề mặt cải thiện rõ, nguyên nhân nhiều khả năng nằm ở lựa chọn dao.

Cần chọn dao theo vật liệu gia công, độ cứng phôi, kiểu phay tinh và yêu cầu bề mặt. Nên kiểm tra tình trạng lưỡi cắt trước khi đánh giá lỗi của máy. Không nên dùng dao đã mòn, dao sai vật liệu hoặc dao không phù hợp để kết luận rằng máy phay CNC thiếu chính xác.

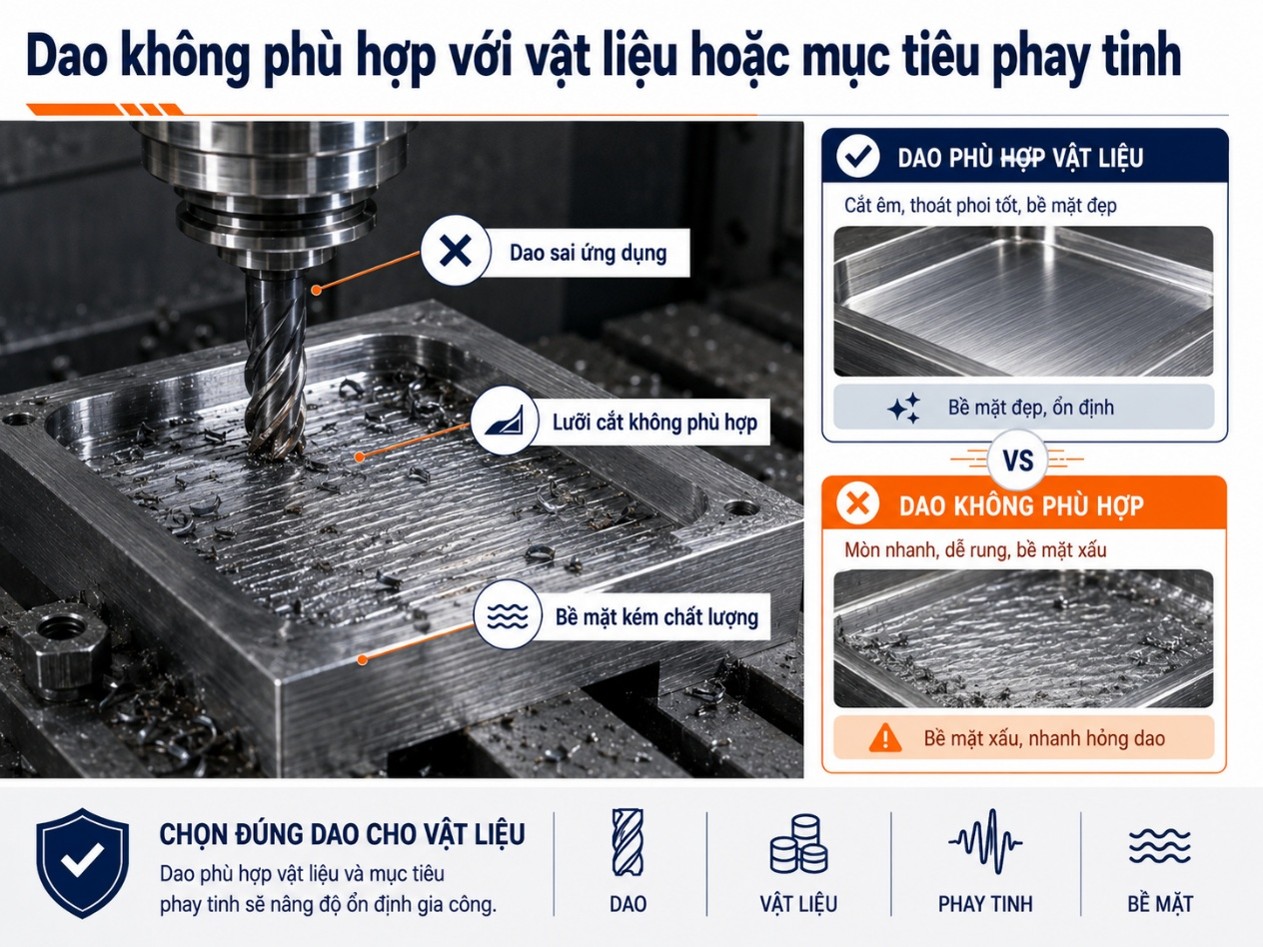

Dao không phù hợp với vật liệu hoặc mục tiêu phay tinh

>> Máy phay đứng CNC SMEC MCV 4500D là trung tâm gia công CNC đứng dạng 2 bàn thay đổi (dual pallet), rất hợp cho các xưởng sản xuất loạt vừa đến loạt lớn hoặc nhà máy gia công chi tiết ô tô cần chạy máy liên tục theo ca

Cách chẩn đoán nhanh nguyên nhân phay tinh bị rung

Khi phay tinh bị rung, không nên xử lý ngay bằng cách thay dao hoặc giảm tốc độ quay trục chính theo cảm tính. Rung khi phay CNC có thể đến từ nhiều vị trí khác nhau trong hệ thống gia công, gồm dao phay, đầu kẹp dao, trục chính, máy, phôi, đồ gá, thông số cắt và đường chạy dao.

Cách chẩn đoán đúng là kiểm tra theo từng bước, thay đổi từng yếu tố một và ghi lại kết quả sau mỗi lần thử. Mục tiêu không chỉ là làm tiếng rung biến mất tạm thời, mà là xác định đúng nguyên nhân khiến quá trình phay tinh không ổn định.

Bước 1: Xác định rung xuất hiện ở thời điểm nào

Trước tiên, cần quan sát xem rung xuất hiện ngay khi dao bắt đầu ăn vào phôi hay chỉ xảy ra ở một vùng nhất định. Nếu dao rung ngay từ đầu, nguyên nhân có thể liên quan đến thông số cắt, dao, đầu kẹp dao hoặc độ cứng vững tổng thể của hệ thống gá đặt.

Nếu rung chỉ xuất hiện khi dao vào góc, xuống hốc sâu, phay thành cao hoặc chạy qua vùng phôi mỏng, nguyên nhân thường liên quan nhiều hơn đến đường chạy dao, lượng dư không đều, độ thò dao hoặc độ cứng của phôi và đồ gá.

Cần kiểm tra nhanh các điểm sau:

• Dao rung ngay từ đầu hay chỉ rung sau một đoạn cắt?
• Rung xảy ra trên toàn bộ bề mặt hay chỉ tại một vùng nhất định?
• Rung có xuất hiện khi dao vào góc, đổi hướng, phay thành hoặc phay đáy không?
• Rung có tăng khi dao chạy sâu hơn hoặc khi dao tiếp xúc với phần phôi mỏng hơn không?
• Cùng một chương trình, rung có lặp lại đúng một vị trí hay xảy ra ngẫu nhiên?

Nếu rung luôn lặp lại ở cùng một vị trí, khả năng cao nguyên nhân nằm ở biên dạng gia công, lượng dư, hướng lực cắt, phôi hoặc đồ gá. Nếu rung xuất hiện trên toàn bộ đường cắt, cần ưu tiên kiểm tra dao, đầu kẹp dao, độ đảo dao, thông số cắt và tình trạng máy.

Bước 2: Nghe âm thanh cắt và quan sát bề mặt sau phay tinh

Âm thanh là dấu hiệu chẩn đoán nhanh trong thực tế xưởng. Khi phay tinh ổn định, tiếng cắt thường đều, không gằn mạnh và không thay đổi đột ngột. Khi có rung, âm thanh có thể chuyển sang tiếng hú, tiếng rít, tiếng gằn hoặc lặp lại theo chu kỳ.

Nếu tiếng hú thay đổi rõ khi tăng hoặc giảm tốc độ trục chính, nguyên nhân có thể liên quan đến vùng tốc độ không ổn định của hệ dao, holder, trục chính, phôi và đồ gá. Trong trường hợp này, không nên chỉ giảm tốc độ theo thói quen mà cần thử thay đổi rpm có kiểm soát.

Bề mặt sau phay tinh cũng cần được quan sát kỹ. Vết sóng đều, vết vằn hoặc vết dao lặp lại thường là dấu hiệu của rung. Nếu bề mặt chỉ xấu ở góc trong, hốc sâu, thành cao hoặc vùng phôi mỏng, cần kiểm tra thêm đường chạy dao, lượng dư, hướng lực cắt và độ cứng vững của gá đặt.

>> Máy phay đứng CNC SMEC PCV 460 phù hợp cho các xưởng cơ khí quy mô nhỏ đến vừa, đặc biệt là mô hình sản xuất nhiều mã hàng cần bố trí máy gọn trong mặt bằng hạn chế nhưng vẫn yêu cầu năng suất và độ chính xác ổn định

Bước 3: Kiểm tra dao phay, holder và độ đảo dao

Sau khi quan sát âm thanh và bề mặt, cần kiểm tra dao phay. Dao mòn nhẹ, mẻ lưỡi, bám vật liệu hoặc thò quá dài đều có thể làm phay tinh bị rung. Với dao đường kính nhỏ, dao cổ dài hoặc dao dùng cho hốc sâu, chiều dài thò dao càng lớn thì độ cứng vững càng giảm.

Tiếp theo, cần kiểm tra holder, collet và cách kẹp cán dao. Nếu đầu kẹp bẩn, collet đã mòn, cán dao kẹp chưa đúng hoặc lực kẹp không đủ, dao có thể quay không đồng tâm. Khi độ đảo dao lớn, các me dao không cắt đều nhau, làm bề mặt xấu, dao mòn nhanh và dễ phát sinh rung.

Nếu thay dao mới nhưng rung vẫn còn, không nên kết luận ngay rằng lỗi nằm ở dao. Cần kiểm tra độ đảo tại đầu dao, vệ sinh côn trục chính, holder, collet và xem dao có đang thò dài hơn mức cần thiết không.

Bước 4: Kiểm tra phôi và đồ gá

Nếu dao, đầu kẹp dao và độ thò dao không có vấn đề rõ ràng, cần kiểm tra phôi và đồ gá. Trong nhiều ca phay tinh, chi tiết rung trước khi dao rung. Điều này thường xảy ra với phôi mỏng, thành cao, chi tiết dài, phôi nhô xa khỏi vị trí kẹp hoặc đồ gá không đỡ đúng hướng lực cắt.

Cách kiểm tra nhanh là quan sát vùng bị rung có liên quan đến vị trí kẹp hay không. Nếu rung xuất hiện ở phần phôi xa điểm kẹp, thành mỏng hoặc vùng thiếu điểm đỡ, cần ưu tiên xử lý gá đặt trước khi chỉnh dao và thông số.

Cần kiểm tra:

• Phôi có bị nhô cao hoặc nhô xa khỏi điểm kẹp không?
• Vùng bị rung có thiếu điểm đỡ không?
• Hướng lực cắt có đang đẩy phôi theo hướng yếu không?
• Đồ gá có đặt gần bàn máy và đủ cứng vững không?
• Kẹp phôi có đủ chắc nhưng không làm biến dạng chi tiết không?

Nếu thêm điểm đỡ hoặc đổi hướng cắt làm bề mặt cải thiện rõ, nguyên nhân chính là độ cứng vững của phôi và đồ gá. Với chi tiết lặp lại nhiều, nên thiết kế đồ gá ổn định hơn thay vì xử lý tạm bằng cách giảm chiều sâu cắt hoặc giảm lượng chạy dao quá mức.

>> Máy phay đứng CNC SMEC MCV 6700 là trung tâm gia công đứng tốc độ cao, độ chính xác cao, phù hợp cho các xưởng cơ khí gia công khuôn mẫu và chi tiết cơ khí chính xác cần tối ưu năng suất nhưng vẫn giữ ổn định chất lượng theo ca

Bước 5: Điều chỉnh thông số, đường chạy dao và thoát phoi có kiểm soát

Sau khi kiểm tra các yếu tố cơ khí cơ bản, mới nên điều chỉnh thông số cắt. Nguyên tắc quan trọng là chỉ thay đổi một yếu tố tại một thời điểm, chẳng hạn tốc độ trục chính, lượng chạy dao, chiều sâu cắt hoặc chiều rộng cắt. Nếu thay nhiều thông số cùng lúc, rất khó biết yếu tố nào thật sự giúp giảm rung.

Không nên mặc định rằng giảm tốc độ hoặc giảm feed luôn tốt hơn. Có trường hợp tốc độ trục chính rơi vào vùng cộng hưởng, nhưng cũng có trường hợp feed quá thấp khiến dao cạ bề mặt thay vì cắt. Vì vậy, cần thử thông số theo phản ứng thực tế của máy, dao và phôi.

Nếu rung chỉ xuất hiện tại góc trong, hốc sâu, thành cao hoặc đoạn chuyển hướng, cần kiểm tra đường chạy dao và lượng dư trước bước tinh. Nên làm mượt đường vào dao, giảm tải ở vùng góc, giữ lượng dư tinh đều và tránh để dao ăn toàn bộ chiều rộng nếu setup không đủ cứng vững.

Cuối cùng, cần kiểm tra khả năng thoát phoi và tưới nguội. Phoi bị kẹt trong vùng cắt có thể khiến dao cắt lại phoi cũ, gây xước bề mặt, mẻ dao và rung cục bộ. Sau mỗi lần chỉnh, nên ghi lại loại dao, holder, chiều dài thò dao, vật liệu, cách gá, thông số cắt và vị trí xuất hiện rung để xây dựng bộ thông số ổn định cho những lần gia công sau.

>> Máy phay đứng CNC SMEC MCV 5500 phù hợp cho xưởng cơ khí quy mô vừa đến lớn hoặc dây chuyền gia công cần năng suất ổn định, nhất là khi thường xuyên chạy các chi tiết dạng khuôn, đồ gá, bệ máy, tấm đế, chi tiết cơ khí kích thước lớn và nặng

Phay tinh ổn định bắt đầu từ toàn bộ hệ thống gia công

Phay tinh bị rung không nên xem là lỗi nhỏ, vì tình trạng này ảnh hưởng trực tiếp đến độ nhám bề mặt, độ chính xác kích thước, tuổi thọ dao và thời gian sửa nguội sau gia công. Nguyên nhân có thể đến từ dao phay, đầu kẹp dao, độ thò dao, trục chính, đồ gá, phôi, thông số cắt hoặc đường chạy dao; vì vậy, xưởng cần kiểm tra theo hệ thống thay vì chỉ thay dao hoặc giảm tốc độ quay trục chính theo cảm tính.
