Vận hành máy phay CNC là gì?

Vận hành máy phay CNC là quá trình chuẩn bị, thiết lập, điều khiển và giám sát máy để gia công chi tiết theo chương trình đã lập. Công việc này bao gồm kiểm tra tình trạng máy, lắp dao, gá phôi, thiết lập giá trị bù dao và gốc phôi, chọn đúng chương trình, chạy kiểm tra, theo dõi quá trình cắt và đo kiểm sản phẩm.

Vì vậy, cách vận hành máy phay CNC không chỉ là nạp chương trình rồi nhấn nút khởi động. Người vận hành phải bảo đảm dao, phôi, đồ gá, hệ tọa độ và các điều kiện gia công được thiết lập chính xác. Chỉ một sai lệch ở giá trị bù dao hoặc gốc phôi cũng có thể làm chi tiết sai kích thước, gãy dao hoặc gây va chạm máy.

Người vận hành máy phay CNC thực hiện những công việc nào?

Một quy trình vận hành máy phay CNC thường gồm các công việc chính:

• Kiểm tra che chắn, cửa máy, hệ thống bôi trơn, khí nén, dung dịch làm mát và các cảnh báo trên màn hình.

• Đối chiếu bản vẽ, quy trình công nghệ, danh sách dao và chương trình CNC.
• Lắp dao đúng vị trí, kiểm tra bầu kẹp, đo chiều dài dao và nhập giá trị bù.
• Gá chắc phôi, xác định gốc phôi và thiết lập hệ tọa độ làm việc.
• Kiểm tra chương trình bằng chức năng mô phỏng, chạy thử hoặc chạy từng câu lệnh.

• Theo dõi chuyển động của dao, tiếng cắt, phoi, dung dịch làm mát và tình trạng gia công.
• Đo chi tiết, đánh giá sai lệch và hiệu chỉnh giá trị bù khi cần thiết.

Một hướng dẫn vận hành máy phay CNC đầy đủ phải bao quát cả khâu chuẩn bị, chạy máy và kiểm tra sau gia công, thay vì chỉ trình bày thao tác trên bảng điều khiển.

>> Máy phay đứng CNC SMEC PCV 460 phù hợp cho các xưởng cơ khí quy mô nhỏ đến vừa, đặc biệt là mô hình sản xuất nhiều mã hàng cần bố trí máy gọn trong mặt bằng hạn chế

Vận hành máy CNC có khó không?

Vận hành máy CNC có khó không phụ thuộc vào mức độ công việc. Người mới có thể học các thao tác cơ bản như khởi động máy, chạy tay, gọi dao và chọn chương trình trong thời gian tương đối ngắn. Tuy nhiên, để tự thiết lập và vận hành máy phay CNC an toàn, người học cần hiểu bản vẽ, hệ tọa độ, dao cụ, chế độ cắt, giá trị bù và cấu trúc chương trình.

Do đó, người học vận hành máy CNC nên thực hành dưới sự giám sát của người có kinh nghiệm. Không nên tự thay đổi thông số, giá trị bù hoặc chạy chương trình mới khi chưa kiểm tra đầy đủ.

Người mới học vận hành máy phay CNC cần nắm kiến thức gì?

Trước khi thực hiện cách vận hành máy phay CNC độc lập, người mới cần nắm được cấu tạo máy, hướng chuyển động các trục, hệ tọa độ máy và gốc phôi, phương pháp gá đặt, cách đo dao, các lệnh G và M thông dụng, cùng nguyên tắc an toàn.

Khi học vận hành máy phay CNC FANUC, người học còn phải hiểu chức năng của các chế độ EDIT, MDI, MEMORY, JOG, HANDLE và ZERO RETURN. Tuy nhiên, cách bố trí nút và một số chức năng có thể thay đổi theo nhà sản xuất máy, vì vậy hướng dẫn vận hành máy phay CNC FANUC phải được đối chiếu với tài liệu của đúng model đang sử dụng.

Hướng dẫn vận hành máy phay CNC trước khi chạy chương trình

Trước khi chạy chương trình, người vận hành phải kiểm tra đồng thời máy, chương trình, dao cụ, phôi, đồ gá và hệ tọa độ. Cách vận hành máy phay CNC đúng quy trình giúp hạn chế sai kích thước, gãy dao, hỏng phôi và va chạm giữa dao, bầu kẹp với đồ gá.

Trình tự dưới đây là hướng dẫn vận hành máy phay CNC ở mức cơ bản. Thao tác cụ thể có thể thay đổi theo model máy, hệ điều khiển và cấu hình do nhà sản xuất tích hợp.

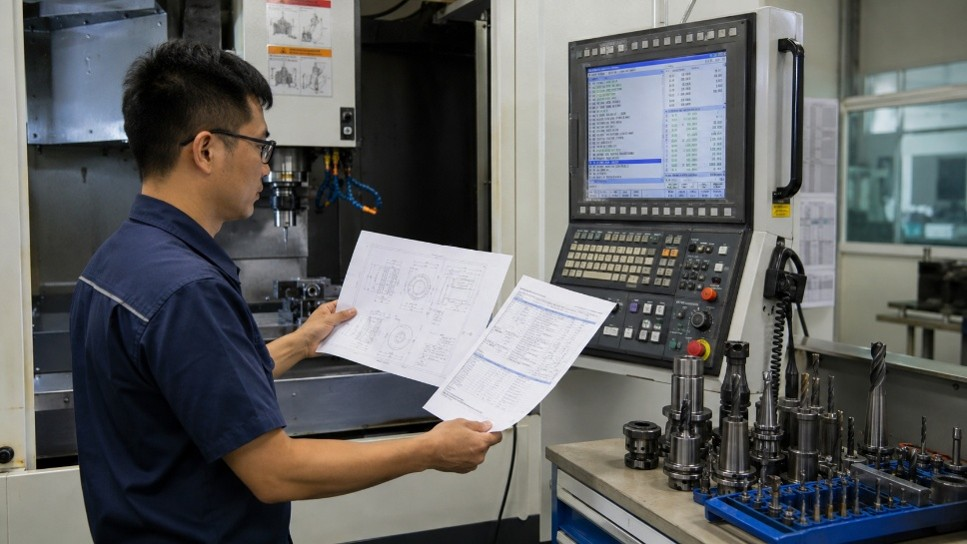

Bước 1. Đối chiếu bản vẽ, quy trình công nghệ và chương trình CNC

Người vận hành cần kiểm tra đúng mã chi tiết, phiên bản bản vẽ, vật liệu, kích thước phôi, chuẩn định vị và yêu cầu kỹ thuật. Danh sách dao, thứ tự nguyên công và vị trí gá đặt phải phù hợp với chương trình chuẩn bị chạy.

Với chương trình mới hoặc vừa chỉnh sửa, cần kiểm tra các nội dung chính:

• Đúng số và phiên bản chương trình.
• Đúng đơn vị đo theo milimét hoặc inch.
• Đúng chế độ tọa độ tuyệt đối hoặc gia số.
• Đúng hệ tọa độ làm việc như G54, G55 hoặc hệ tọa độ được chỉ định.
• Đúng số dao, tốc độ trục chính, lượng chạy dao và chiều quay.
• Đúng giá trị bù chiều dài, bù bán kính dao và mặt phẳng an toàn.
• Có lệnh kết thúc chương trình và đưa dao về vị trí an toàn.

Đây là bước quan trọng trong cách vận hành máy phay CNC, đặc biệt khi chương trình được sao chép từ chi tiết khác hoặc đã có nhiều lần sửa đổi.

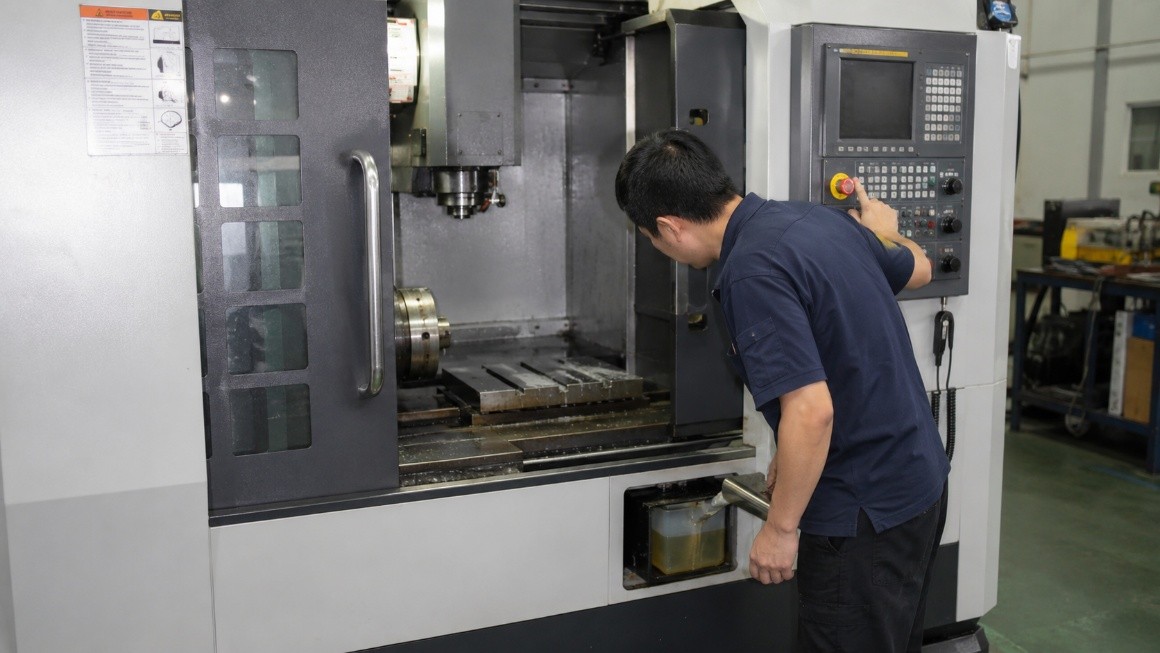

Bước 2. Kiểm tra an toàn và tình trạng máy

Trước khi cấp lệnh chuyển động, cần kiểm tra cửa máy, che chắn, khóa liên động và nút dừng khẩn cấp. Không được vô hiệu hóa thiết bị bảo vệ để quan sát hoặc can thiệp vào vùng gia công khi máy đang hoạt động.

Người vận hành máy phay CNC cũng cần kiểm tra:

• Mức dầu bôi trơn và tín hiệu của hệ thống bôi trơn.
• Áp suất khí nén hoặc thủy lực theo yêu cầu của máy.
• Mức và tình trạng dung dịch làm mát.
• Rò rỉ dầu, nước hoặc khí.
• Phoi tích tụ gây cản trở hành trình.
• Cảnh báo đang hiển thị trên màn hình.
• Dụng cụ, chìa khóa hoặc vật lạ còn trong vùng làm việc.

Quần áo phải gọn, tóc dài cần được buộc chắc và không đeo trang sức dễ mắc vào bộ phận chuyển động. Chỉ xử lý phoi sắc khi máy đã dừng hoàn toàn và sử dụng dụng cụ, phương tiện bảo vệ phù hợp.

>> Máy phay đứng CNC SMEC MCV 4600 hợp với các công việc sản xuất nhiều mã hàng có tần suất thay dao cao như chi tiết cơ khí chính xác, đồ gá, bệ đỡ, vỏ, mặt bích…

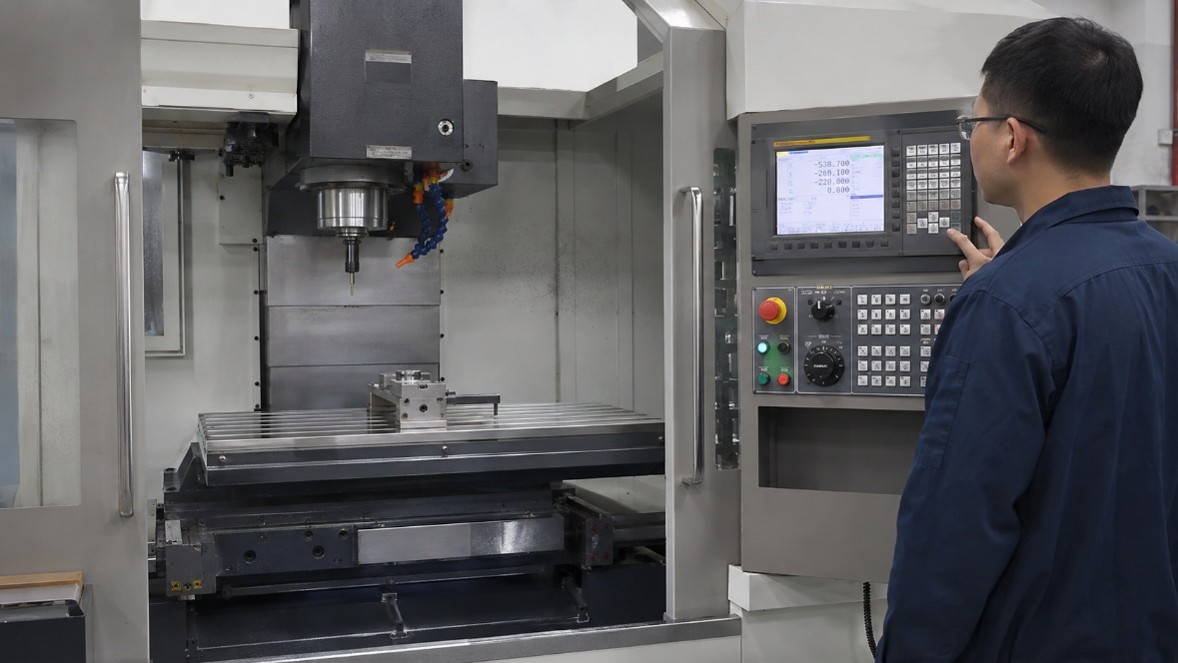

Bước 3. Khởi động máy và đưa các trục về điểm tham chiếu

Trình tự khởi động thường gồm bật nguồn chính, bật nguồn điều khiển, nhả nút dừng khẩn cấp và kiểm tra cảnh báo. Sau đó, đưa các trục về điểm tham chiếu nếu máy và hệ điều khiển yêu cầu.

Khi thực hiện, cần bảo đảm dao, phôi và đồ gá không cản trở chuyển động của các trục. Với máy sử dụng bộ mã hóa tuyệt đối, thao tác trở về điểm tham chiếu có thể không cần thực hiện sau mỗi lần bật máy. Người vận hành phải làm theo tài liệu của đúng model, không áp dụng một trình tự cố định cho mọi máy.

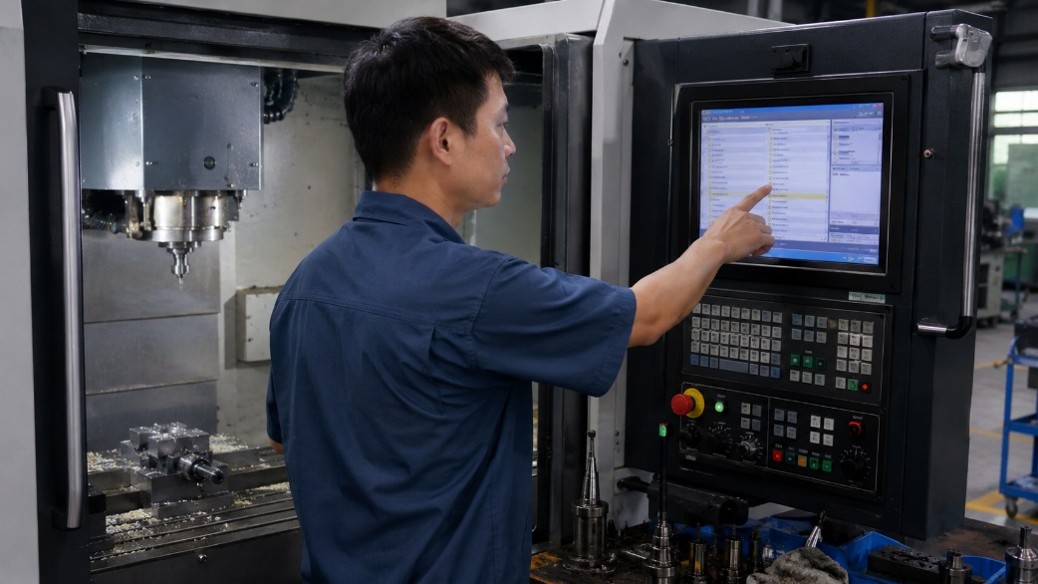

Bước 4. Nạp và chọn đúng chương trình gia công

Chương trình có thể được gọi từ bộ nhớ máy hoặc truyền vào qua thiết bị lưu trữ và mạng nội bộ. Sau khi nạp, cần xác nhận chương trình đang được chọn chính là chương trình sẽ chạy, tránh nhầm với chương trình cũ có tên hoặc số gần giống.

Trước khi thực hiện hướng dẫn vận hành máy phay CNC, nên kiểm tra từ đầu đến cuối chương trình, đặc biệt tại các vị trí:

• Thay dao và gọi giá trị bù dao.
• Khởi động trục chính và cấp dung dịch làm mát.
• Chuyển động nhanh đến gần phôi.
• Bắt đầu và kết thúc chu trình khoan, phay hốc hoặc phay biên dạng.
• Rút dao, thay dao và kết thúc chương trình.

Các trạng thái lệnh còn hiệu lực từ lần chạy trước cũng phải được xem xét. Sai chế độ tọa độ, sai đơn vị hoặc chưa hủy chu trình cố định có thể làm hướng chuyển động khác với dự kiến.

>> Máy phay đứng CNC SMEC HYST 6700 có trục Z dùng dẫn hướng hộp giúp chịu tải cắt tốt hơn, hạn chế rung và sai số khi phay thô, khoan–doa, tarô

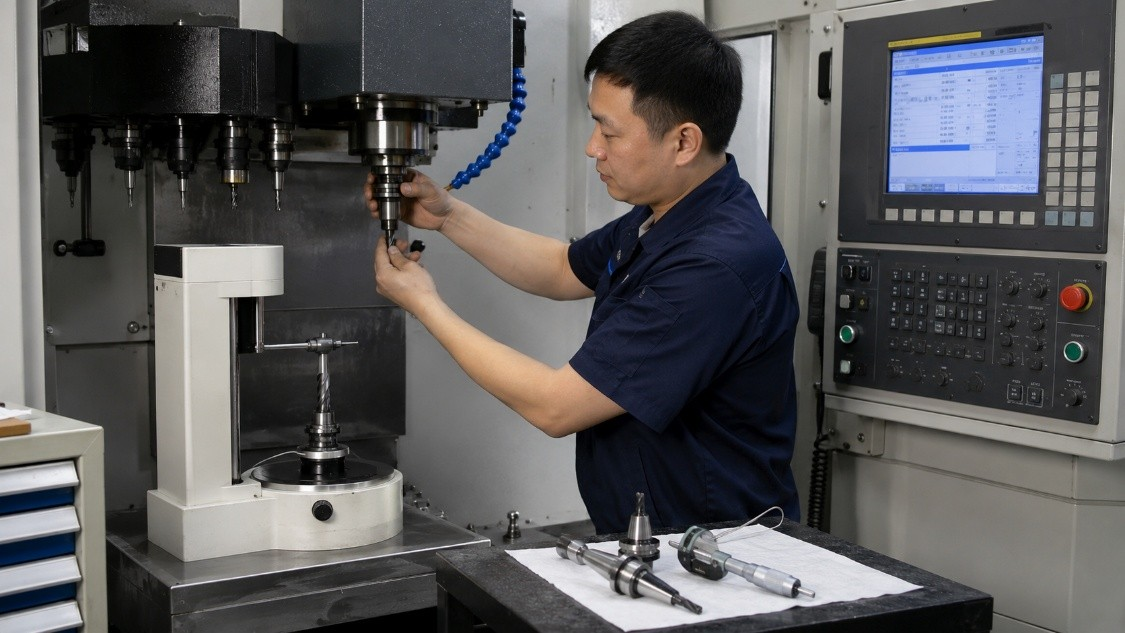

Bước 5. Lắp dao, đo dao và thiết lập giá trị bù

Dao phải đúng chủng loại, đường kính, chiều dài và vật liệu theo quy trình công nghệ. Trước khi lắp, cần làm sạch chuôi dao, bầu kẹp và bề mặt côn tiếp xúc; đồng thời kiểm tra dao có bị mòn, mẻ hoặc lắp lệch hay không.

Chiều dài nhô dao nên được giữ ở mức cần thiết để bảo đảm độ cứng vững và vẫn đủ khoảng hở khi gia công. Sau khi lắp dao vào ổ dao hoặc bộ thay dao tự động, cần xác nhận đúng số dao và vị trí tương ứng trong chương trình.

Chiều dài dao được đo bằng thiết bị đo dao, đầu dò hoặc phương pháp thiết lập phù hợp với máy. Giá trị đo được nhập vào bảng bù chiều dài dao. Nếu chương trình sử dụng bù bán kính, giá trị tương ứng cũng phải được kiểm tra. Không nên mặc định số dao T, số bù chiều dài H và số bù bán kính D luôn giống nhau nếu chương trình hoặc quy định của xưởng không thiết lập như vậy.

Sai dấu, sai đơn vị hoặc nhập nhầm ô bù có thể khiến dao đi sâu hơn dự kiến. Vì vậy, mọi hướng dẫn cách vận hành máy CNC đều phải xem việc xác nhận giá trị bù dao là bước bắt buộc trước khi chạy.

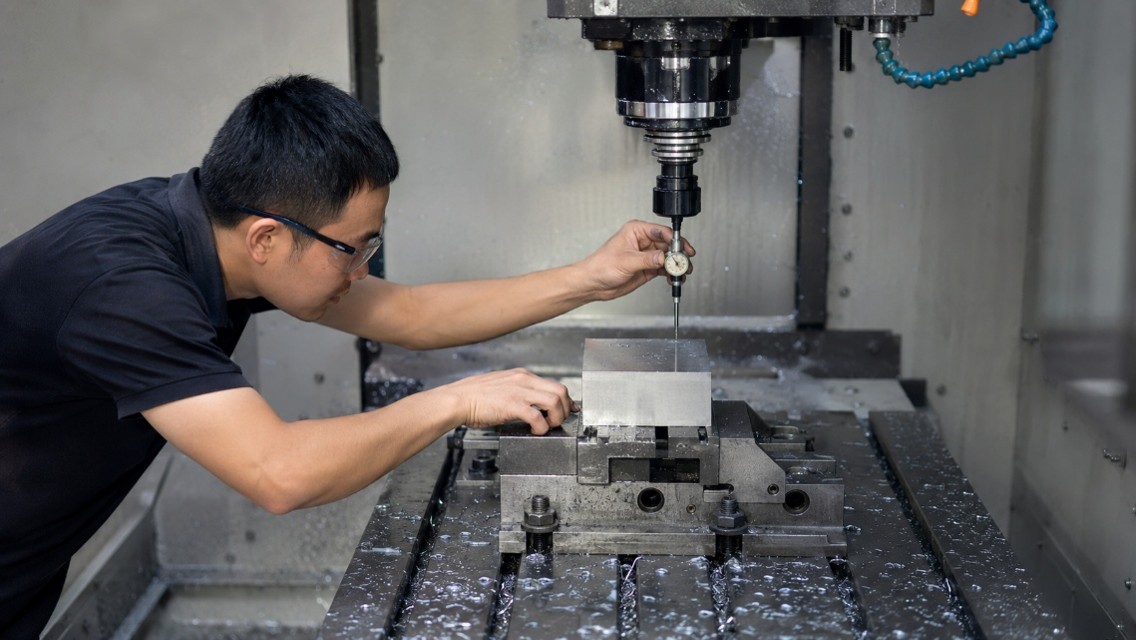

Bước 6. Gá phôi và thiết lập gốc phôi

Bề mặt định vị, bàn máy, ê tô và đồ gá phải được làm sạch trước khi lắp phôi. Phoi hoặc bụi bẩn nằm giữa các mặt tiếp xúc có thể làm phôi bị nghiêng, sai chuẩn hoặc kẹp không ổn định.

Phôi cần được định vị chắc, lực kẹp đủ giữ phôi khi cắt nhưng không làm biến dạng chi tiết. Vấu kẹp, bu lông, ê tô và các bộ phận của đồ gá không được nằm trong đường chạy của dao hoặc bầu kẹp.

Gốc phôi được xác định bằng đầu dò, đồng hồ so, đầu rà cạnh hoặc phương pháp đo phù hợp. Sau đó, tọa độ được nhập vào hệ tọa độ làm việc như G54–G59. Cần kiểm tra rõ điểm Z0 của chương trình nằm trên mặt phôi, mặt đồ gá hay vị trí chuẩn khác. Không được tự suy đoán vị trí gốc dựa trên chương trình tương tự.

>> Máy phay đứng CNC SMEC LCV 850 phù hợp cho xưởng cơ khí quy mô vừa đến lớn cần gia công ổn định các chi tiết kích thước trung bình–lớn và đa dạng nguyên công

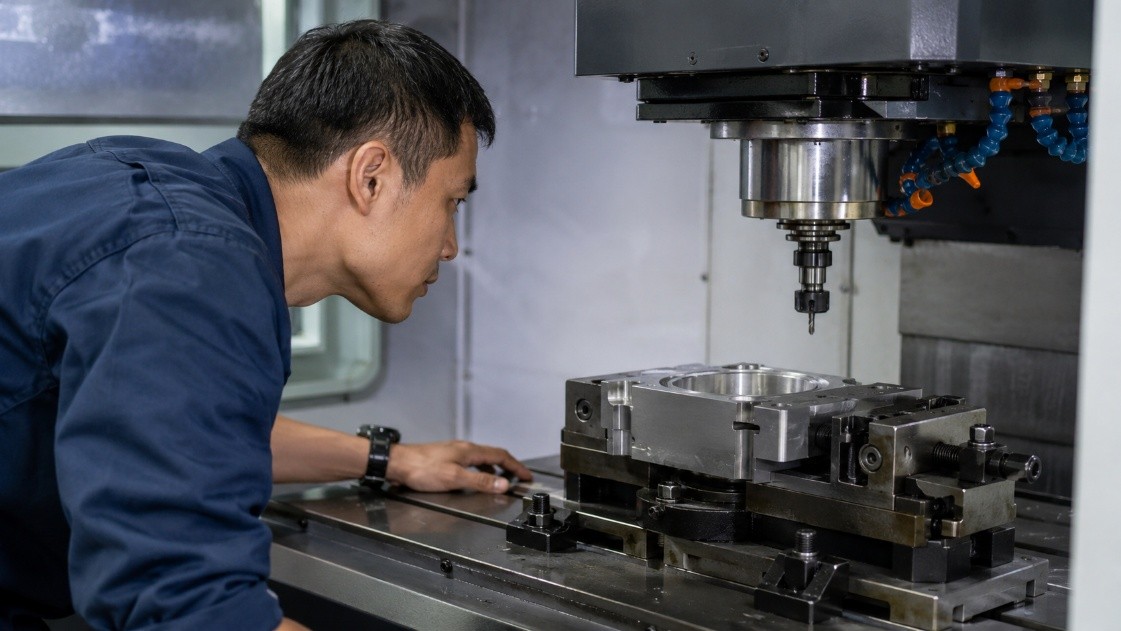

Bước 7. Kiểm tra khoảng hở và khả năng va chạm

Sau khi lắp dao và gá phôi, người vận hành nên di chuyển từng trục ở chế độ chạy tay hoặc tay quay điện tử với bước dịch chuyển nhỏ. Mục đích là xác nhận vị trí tương đối giữa dao, phôi và đồ gá trước khi cho máy chạy tự động.

Các vị trí cần kiểm tra gồm:

• Khoảng hở giữa bầu kẹp và phôi.
• Khoảng cách giữa dao với vấu kẹp, ê tô và đồ gá.
• Không gian thay dao tự động.
• Hành trình rút dao và mặt phẳng an toàn.
• Giới hạn hành trình của các trục.
• Vị trí đầu dò, bàn xoay hoặc trục phụ nếu có.
• Hướng phun dung dịch làm mát và khả năng thoát phoi.

Phần mềm mô phỏng có thể phát hiện nhiều lỗi đường chạy dao nhưng không phải lúc nào cũng phản ánh chính xác chiều dài dao thực tế, vị trí kẹp hoặc sai số khi thiết lập gốc phôi. Vì vậy, mô phỏng không thay thế hoàn toàn việc kiểm tra trực tiếp trên máy.

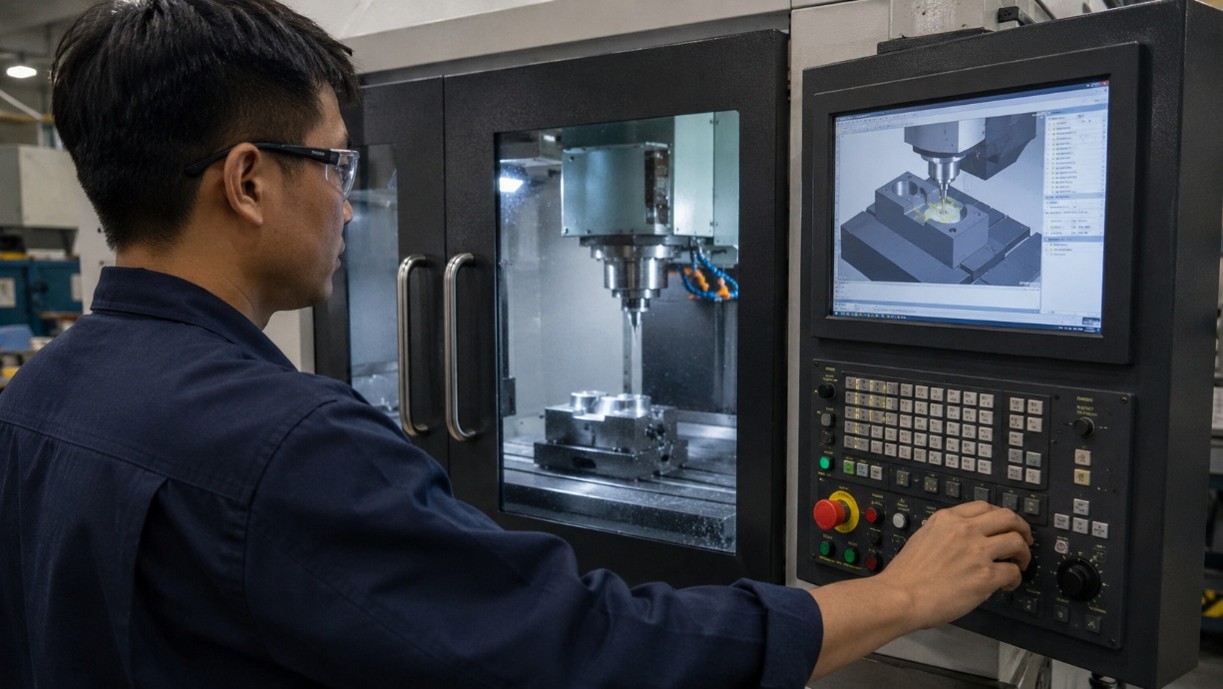

Bước 8. Mô phỏng và chạy kiểm tra chương trình

Trước khi cắt phôi, nên sử dụng chức năng đồ họa để kiểm tra hình dạng đường chạy dao, giới hạn hành trình và các chuyển động bất thường. Với chương trình mới, có thể chạy không tải khi dao cách phôi một khoảng an toàn theo quy trình của xưởng.

Trong lần chạy đầu, nên:

• Bật chế độ chạy từng câu lệnh.
• Giảm tỷ lệ tốc độ chạy nhanh.
• Điều chỉnh lượng chạy dao ở mức dễ kiểm soát.
• Theo dõi tọa độ hiện tại, quãng đường còn lại và lệnh đang hoạt động.
• Dừng trước khi dao tiến gần phôi để kiểm tra lại vị trí.
• Sẵn sàng sử dụng nút tạm dừng chạy dao khi chuyển động không đúng dự kiến.

Không nên tùy tiện dịch chuyển gốc Z để tạo khoảng chạy không tải nếu không có phương pháp ghi nhận và khôi phục chính xác. Sai sót khi trả lại giá trị ban đầu có thể khiến dao cắt sâu hoặc va chạm trong lần chạy tiếp theo.

>> Máy phay đứng CNC SMEC MCV 4500D là trung tâm gia công CNC đứng dạng 2 bàn thay đổi (dual pallet) giúp giảm thời gian phụ

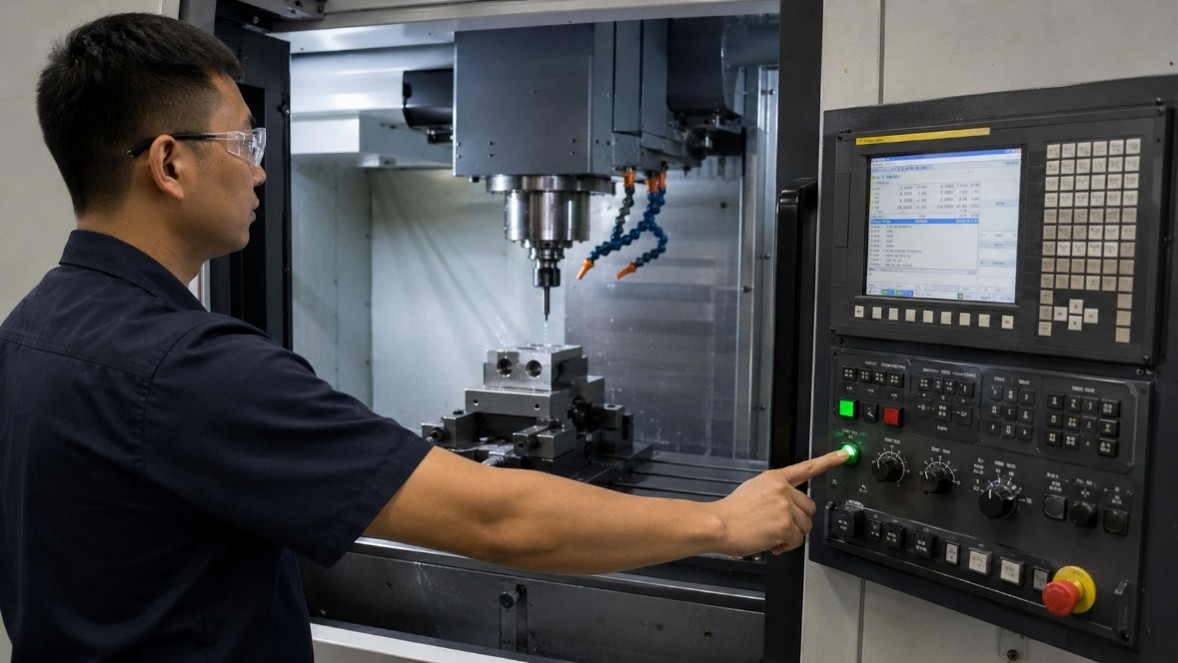

Bước 9. Kiểm tra lần cuối trước khi nhấn Cycle Start

Trước khi bắt đầu gia công, người vận hành máy phay CNC cần xác nhận:

• Đúng chương trình và đúng phiên bản.
• Đúng phôi, chiều gá và chuẩn định vị.
• Dao, bầu kẹp và số dao phù hợp.
• Giá trị bù chiều dài và bán kính dao chính xác.
• Gốc phôi và hệ tọa độ làm việc được chọn đúng.
• Phôi và đồ gá được kẹp chắc.
• Không còn dụng cụ hoặc vật lạ trong máy.
• Đã kiểm tra đường chạy dao và khoảng hở.
• Cửa máy đã đóng và vùng nguy hiểm không có người.
• Chế độ chạy từng câu lệnh và tỷ lệ tốc độ được đặt phù hợp cho lần chạy đầu.

Chỉ nhấn Cycle Start khi toàn bộ điều kiện trên đã được xác nhận. Trong những chuyển động đầu tiên, người vận hành vẫn phải quan sát máy và sẵn sàng tạm dừng nếu phát hiện sai lệch.

Hướng dẫn vận hành máy phay CNC FANUC cho người mới

Hướng dẫn vận hành máy phay CNC FANUC về cơ bản vẫn tuân theo quy trình kiểm tra máy, dao, phôi, tọa độ và chương trình đã trình bày. Điểm người mới cần chú ý là cách sử dụng các chế độ điều khiển, kiểm tra bảng giá trị bù và chạy thử chương trình trên màn hình FANUC.

Các chế độ điều khiển thường dùng

Khi học vận hành máy phay CNC FANUC, người vận hành cần phân biệt:

• ZERO RETURN hoặc REF: đưa các trục về điểm tham chiếu khi máy yêu cầu.
• JOG và HANDLE: di chuyển trục bằng phím hoặc tay quay điện tử.
• MDI: nhập và thực hiện câu lệnh riêng lẻ.
• EDIT: chọn, nhập hoặc chỉnh sửa chương trình.
• MEMORY hoặc AUTO: chạy chương trình đã lưu trong bộ nhớ.

Tên chế độ và vị trí nút có thể thay đổi theo nhà sản xuất máy. Vì vậy, không nên áp dụng nguyên trạng cách vận hành máy phay CNC từ một model khác.

>> Máy phay CNC 5 trục SMEC MVF 5000  phù hợp cho các xưởng gia công cơ khí cần nâng năng lực gia công chi tiết phức tạp, đặc biệt là khuôn mẫu, chi tiết hàng không–ô tô, y tế, đồ gá và các chi tiết 3D nhiều mặt

Kiểm tra chương trình và giá trị bù

Trước khi chạy, người vận hành máy phay CNC FANUC cần xác nhận đúng số chương trình, số dao, tốc độ trục chính, lượng chạy dao và hệ tọa độ làm việc. Những vị trí dao tiến nhanh đến gần phôi, thay dao hoặc rút dao phải được kiểm tra kỹ.

Tại khu vực OFFSET/SETTING, cần đối chiếu giá trị bù chiều dài H, bù bán kính D và tọa độ phôi G54–G59. Không mặc định số dao T luôn trùng với H và D nếu chương trình không được thiết lập theo quy ước đó. Đặc biệt, sai giá trị bù chiều dài hoặc tọa độ Z có thể dẫn đến va chạm trực tiếp với phôi.

Chạy thử chương trình an toàn

Trong lần chạy đầu, hướng dẫn vận hành máy phay CNC FANUC nên được thực hiện với chế độ Single Block, giảm Rapid Override và đặt Feed Override ở mức dễ kiểm soát. Người vận hành cần theo dõi tọa độ, quãng đường còn lại và câu lệnh đang hoạt động trước khi dao tiếp cận phôi.

Chỉ nhấn Cycle Start sau khi đã đóng cửa máy và xác nhận đúng chương trình, dao, giá trị bù và gốc phôi. Feed Hold được dùng để tạm dừng chuyển động chạy dao; nút dừng khẩn cấp chỉ sử dụng khi xuất hiện nguy cơ mất an toàn hoặc va chạm.

>> Máy phay đứng CNC SMEC HYST 5700 series mang kết cấu dẫn hướng kết hợp với trục X/Y dùng dẫn hướng tuyến tính kiểu ray trượt giúp chuyển động nhanh và ổn định để giảm thời gian chạy không cắt

Vận hành máy phay CNC an toàn bắt đầu từ khâu kiểm tra

Cách vận hành máy phay CNC an toàn không chỉ nằm ở thao tác nhấn Cycle Start mà phụ thuộc vào việc kiểm tra đúng chương trình, dao, giá trị bù, gốc phôi và đồ gá. Người mới học vận hành máy phay CNC cần thực hành theo từng bước, chạy thử ở chế độ Single Block và tuân thủ tài liệu của đúng model, đặc biệt khi áp dụng hướng dẫn vận hành máy phay CNC FANUC.
