Các lỗi thường gặp trên máy phay CNC: lỗi trục X/Y/Z, spindle, thay dao và Fanuc alarm
17:34 - 15/07/2026
Nội dung bài viết
- Vì sao máy phay CNC thường phát sinh lỗi trong quá trình vận hành?
- Lỗi trục X/Y/Z trên máy phay CNC
- Lỗi trục chính máy CNC
- Lỗi thay dao máy phay CNC và lỗi thay dao máy phay CNC FANUC
- FANUC alarm trên máy phay CNC
- Cách chẩn đoán nhanh lỗi máy phay CNC trong xưởng
- Xử lý lỗi máy phay CNC cần bắt đầu từ việc xác định đúng cụm lỗi
Vì sao máy phay CNC thường phát sinh lỗi trong quá trình vận hành?
Máy phay CNC là hệ thống kết hợp cơ khí, điện và điều khiển
Máy phay CNC gồm nhiều cụm làm việc cùng lúc như trục X/Y/Z, trục chính, bộ thay dao, hệ điều khiển, động cơ servo, cảm biến, khí nén, bôi trơn và làm mát. Khi một cụm hoạt động không ổn định, máy có thể báo lỗi, dừng chu trình hoặc gia công sai.
Vì vậy, cùng một hiện tượng có thể đến từ nhiều nguyên nhân khác nhau. Ví dụ, trục chạy giật có thể liên quan đến cáp tín hiệu, servo, bộ mã hóa vị trí, vít me bi, ray dẫn hướng hoặc bôi trơn. Khi xử lý lỗi máy phay CNC, cần xác định đúng cụm lỗi trước khi can thiệp.

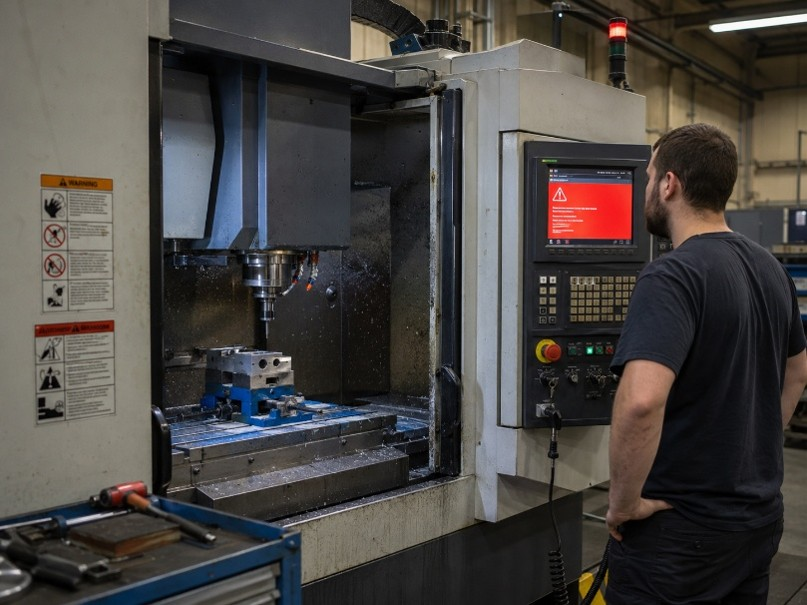

Máy phay CNC báo lỗi
Không phải alarm nào cũng là lỗi hỏng nặng
Không phải alarm nào trên máy phay CNC cũng là lỗi nghiêm trọng. Một số cảnh báo có thể đến từ thao tác vận hành hoặc điều kiện chưa sẵn sàng như cửa an toàn chưa đóng, áp suất khí chưa đủ, máy chưa về gốc, ổ dao chưa đúng vị trí hoặc chương trình gọi lệnh chưa phù hợp.
Tuy nhiên, nếu alarm liên quan đến servo, trục chính, bộ nguồn, thay dao hoặc lỗi lặp lại nhiều lần, không nên chỉ reset rồi chạy tiếp. Người vận hành cần ghi lại mã alarm, nội dung hiển thị, thời điểm lỗi xảy ra và thao tác ngay trước khi máy dừng để hỗ trợ chẩn đoán chính xác hơn.
Nguyên tắc an toàn trước khi kiểm tra lỗi máy phay CNC
Trước khi kiểm tra lỗi, cần dừng máy đúng cách và đảm bảo trục chính, bàn máy, dao và bộ thay dao đã ở trạng thái an toàn. Không đưa tay vào vùng làm việc khi máy chưa dừng hẳn hoặc khi bộ thay dao đang kẹt giữa chu trình.
Với các lỗi đơn giản như phoi kẹt, thiếu dầu bôi trơn, dao lắp sai hoặc vật cản trong vùng làm việc, xưởng có thể kiểm tra ở mức quan sát và vệ sinh an toàn. Với lỗi liên quan đến tủ điện, servo, trục chính, bộ nguồn hoặc alarm lặp lại, nên gọi kỹ thuật có chuyên môn để tránh làm máy hỏng nặng hơn.
>> Máy phay đứng CNC SMEC PCV 430 phù hợp cho nhà xưởng quy mô nhỏ đến vừa hoặc các xưởng cần bổ sung máy vệ tinh để tăng năng lực gia công tốc độ cao trong không gian lắp đặt gọn
Lỗi trục X/Y/Z trên máy phay CNC
Dấu hiệu lỗi trục X/Y/Z
Lỗi trục X/Y/Z trên máy phay CNC thường thể hiện qua các dấu hiệu như một trục không chạy khi có lệnh, trục chạy giật, chạy không đều, phát tiếng kêu bất thường hoặc báo lỗi khi về gốc máy. Tùy trục xảy ra sự cố, xưởng có thể gặp lỗi trục X máy CNC khi bàn máy không di chuyển đúng theo phương X, lỗi trục Y máy CNC khi chuyển động theo phương Y bị giật hoặc sai vị trí, và lỗi trục Z máy CNC khi cụm trục chính lên xuống không ổn định, tụt nhẹ hoặc không giữ được vị trí.

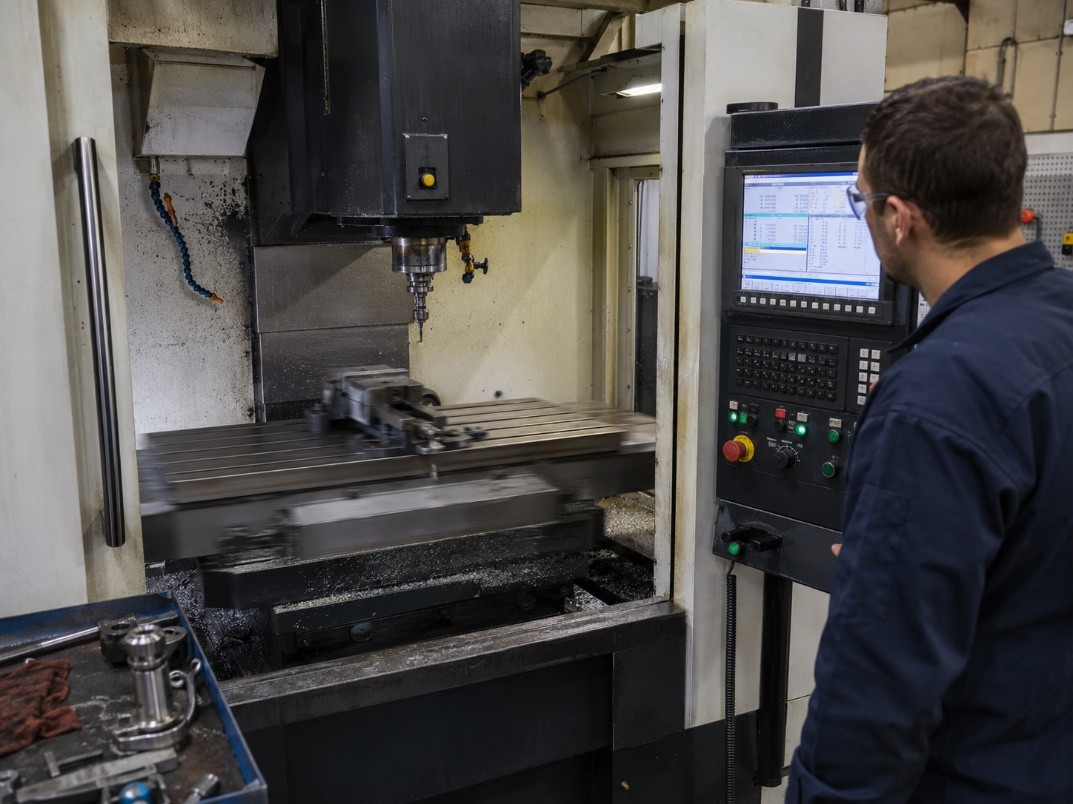

Lỗi trục X máy CNC
Trong một số trường hợp, máy vẫn chạy được nhưng chi tiết sau gia công bị sai kích thước, sai tọa độ, lệch vị trí lỗ, lệch rãnh hoặc bề mặt có vết rung. Với trục Z, lỗi cần được kiểm tra sớm hơn vì trục này liên quan trực tiếp đến chuyển động ăn dao theo chiều sâu. Nếu trục Z chạy nặng, tụt nhẹ, không giữ vị trí hoặc phát tiếng kêu khi di chuyển, cần dừng kiểm tra để tránh hỏng dao, hỏng phôi hoặc va chạm trong quá trình gia công.
Nguyên nhân thường gặp ở hệ trục X/Y/Z
Nguyên nhân lỗi trục X/Y/Z có thể đến từ cả phần điện, điều khiển và cơ khí. Ở phần điện, lỗi trục X máy CNC, lỗi trục Y máy CNC hoặc lỗi trục Z máy CNC thường liên quan đến cáp nguồn, cáp tín hiệu, đầu giắc động cơ servo, bộ mã hóa vị trí, cảm biến gốc, công tắc hành trình hoặc bộ truyền động servo. Khi tín hiệu không ổn định, máy có thể báo alarm, không cho trục chạy hoặc dừng trục giữa chu trình.

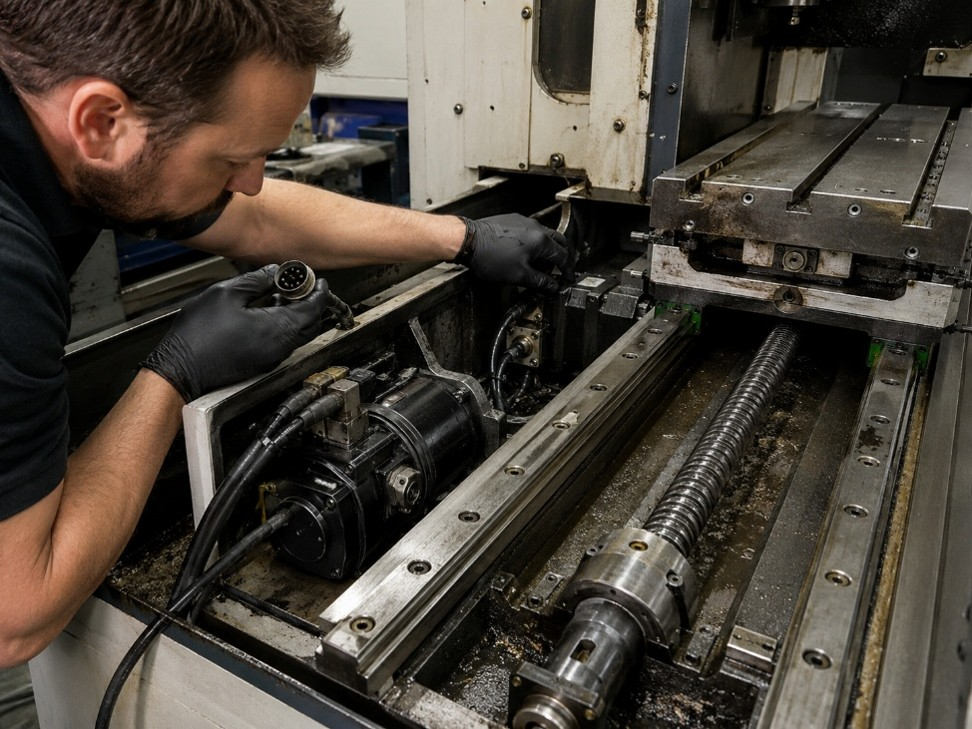

Lỗi trục Y máy CNC
Ở phần cơ khí, các nguyên nhân thường gặp gồm vít me bi bị mòn, thiếu bôi trơn, ray dẫn hướng khô dầu, khớp nối lỏng, bạc đỡ có vấn đề, phoi kẹt trong vùng chuyển động hoặc trục bị nặng sau va chạm. Nếu hệ thống bôi trơn không cấp đủ dầu mỡ đến ray dẫn hướng và vít me bi, trục X/Y/Z có thể chạy nặng, phát tiếng kêu, tăng tải servo và làm độ chính xác gia công giảm.
Cách kiểm tra ban đầu khi trục X/Y/Z bị lỗi
Khi máy báo lỗi trục X/Y/Z, trước tiên cần ghi lại mã alarm, tên trục bị lỗi và thời điểm lỗi xảy ra. Với lỗi trục X máy CNC hoặc lỗi trục Y máy CNC, cần kiểm tra vùng chuyển động của bàn máy xem có phoi, vật cản, đồ gá hoặc phôi cản trở hành trình hay không. Với lỗi trục Z máy CNC, cần chú ý thêm khả năng cụm trục chính chạy nặng, tụt nhẹ, không giữ vị trí hoặc có vật cản trong vùng lên xuống.
Tiếp theo, kiểm tra tình trạng bôi trơn trên ray dẫn hướng, vít me bi và các vị trí trượt. Có thể chạy trục X, Y hoặc Z ở tốc độ thấp nếu điều kiện an toàn cho phép để quan sát tiếng kêu, độ giật, điểm nặng hoặc rung bất thường. Với phần cáp và đầu giắc, chỉ nên kiểm tra ở mức quan sát bên ngoài như dây lỏng, gãy, đứt, cọ xát hoặc đầu giắc không chắc.

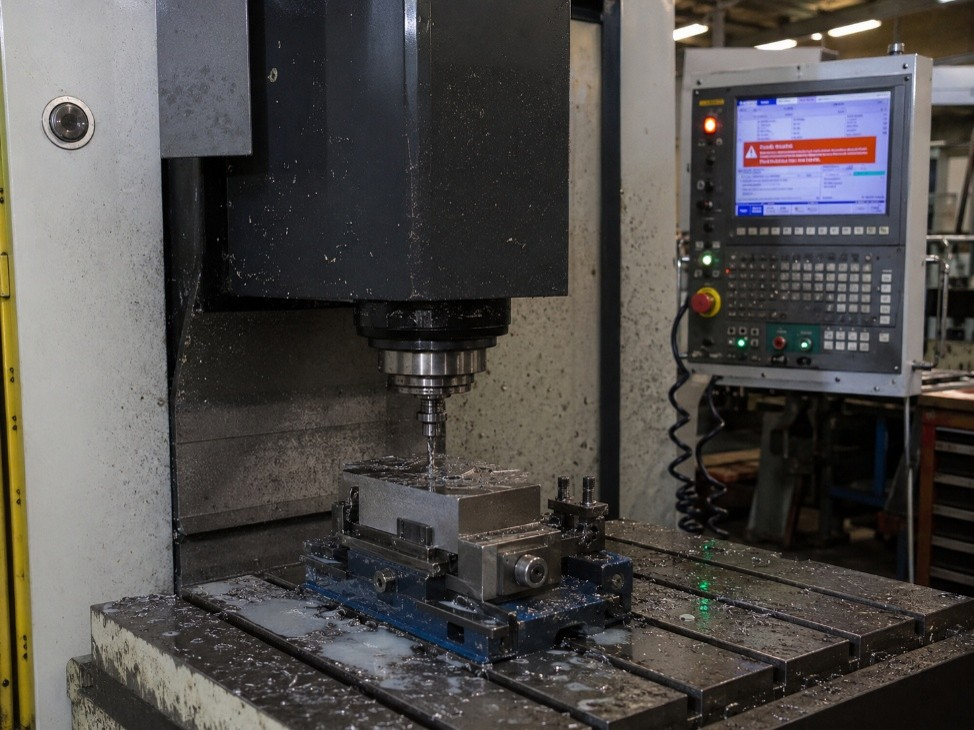

Lỗi trục Z máy CNC
Nếu lỗi liên quan đến servo, bộ truyền động, bộ mã hóa vị trí, cáp tín hiệu bên trong tủ điện hoặc alarm lặp lại nhiều lần, nên gọi kỹ thuật có chuyên môn. Không nên tự tháo motor, mở tủ điện hoặc can thiệp sâu vào hệ servo nếu chưa được đào tạo, vì có thể làm lỗi nặng hơn hoặc gây mất an toàn.
>> Máy phay đứng CNC SMEC MCV 4500D là trung tâm gia công CNC đứng dạng 2 bàn thay đổi (dual pallet), rất hợp cho các xưởng sản xuất loạt vừa đến loạt lớn hoặc nhà máy gia công chi tiết ô tô cần chạy máy liên tục theo ca
Lỗi trục chính máy CNC
Dấu hiệu lỗi trục chính
Lỗi trục chính máy CNC thường thể hiện qua các dấu hiệu như trục chính không quay, không đạt tốc độ cài đặt, phát tiếng ồn, rung mạnh hoặc nóng bất thường khi chạy. Một số trường hợp máy vẫn chạy được nhưng bề mặt gia công xấu hơn, xuất hiện vết rung, độ nhám tăng hoặc dao mòn nhanh hơn bình thường.

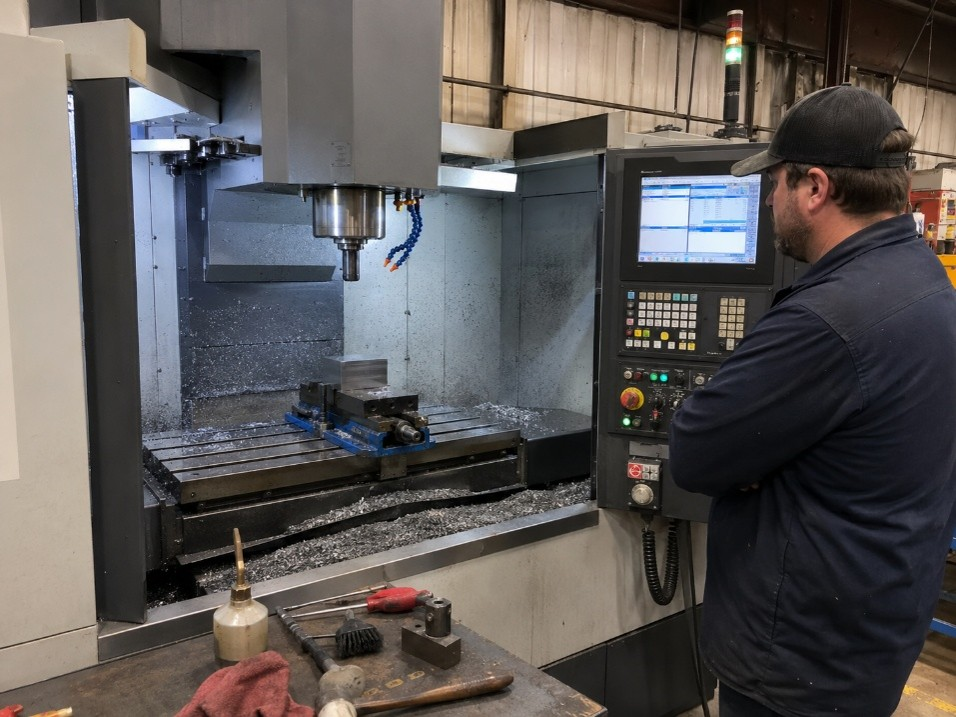

Trục chính không quay
Ngoài ra, lỗi trục chính còn có thể liên quan đến tình trạng kẹp và nhả dao. Nếu dao bị kẹt, dao kẹp không chắc, nhả dao không ổn định hoặc máy báo alarm khi chạy trục chính, xưởng cần dừng kiểm tra sớm. Đây là nhóm lỗi không nên cố vận hành tiếp vì có thể ảnh hưởng trực tiếp đến dao, phôi, trục chính và an toàn vận hành.
Nguyên nhân thường gặp ở trục chính
Nguyên nhân lỗi trục chính máy CNC có thể đến từ ổ trục chính, hệ thống bôi trơn, dây đai truyền động, motor trục chính, cảm biến tốc độ, cảm biến nhiệt hoặc cụm kẹp dao. Nếu bôi trơn không đủ, dùng sai loại dầu, đường dầu bị tắc hoặc làm mát kém, trục chính có thể nóng nhanh, tăng tiếng ồn và giảm độ ổn định khi gia công.

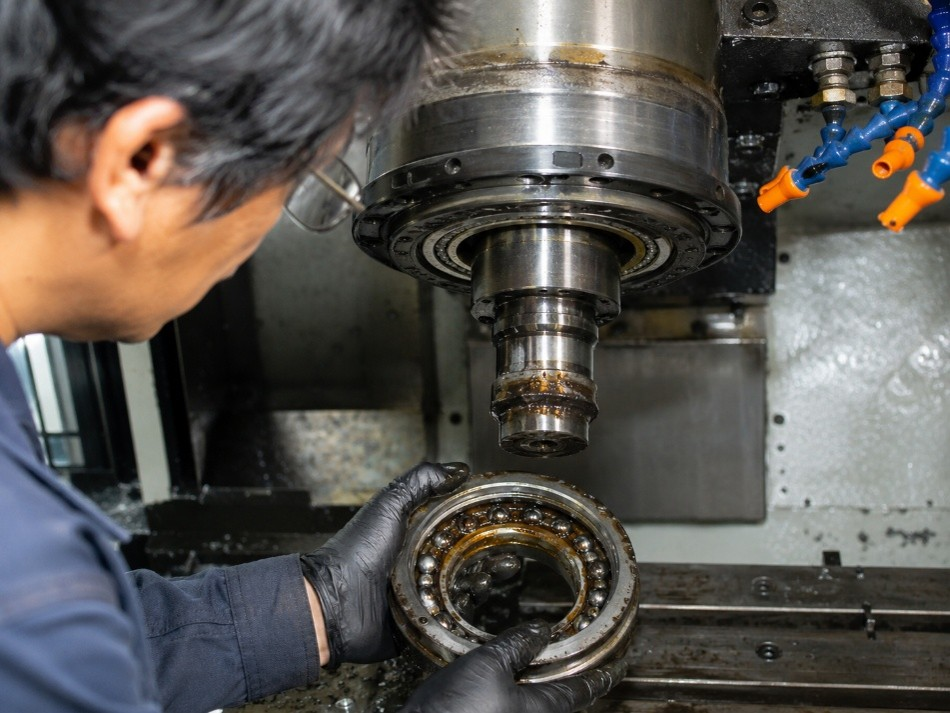

Ổ trục chính
Rung và tiếng ồn ở trục chính cũng có thể đến từ dao, bầu kẹp dao hoặc cụm gá dao không phù hợp. Dao quá dài, bầu kẹp dao không cân bằng, chuôi dao bẩn, lực kẹp dao yếu hoặc dao bị mòn đều có thể làm trục chính rung khi quay tốc độ cao. Nếu lỗi xuất hiện khi có tải cắt nhưng chạy không tải tương đối ổn, cần kiểm tra thêm dao, bầu kẹp dao, thông số cắt và độ ổn định của quá trình gia công.
Cách kiểm tra ban đầu khi trục chính có vấn đề
Khi máy báo lỗi trục chính, trước tiên cần ghi lại mã alarm, tốc độ trục chính, thời điểm xảy ra lỗi và trạng thái máy lúc đó. Sau đó, có thể kiểm tra trục chính ở chế độ không tải nếu điều kiện an toàn cho phép để nghe tiếng ồn, quan sát rung, kiểm tra nhiệt độ tăng nhanh hay không và so sánh với trạng thái khi cắt vật liệu.
Tiếp theo, kiểm tra dao, bầu kẹp dao, chuôi dao và tình trạng kẹp dao. Cần vệ sinh bề mặt lắp dao, kiểm tra dao có quá dài, mòn, mẻ hoặc mất cân bằng không. Với các lỗi liên quan đến quá nhiệt, tiếng ồn lớn, rung mạnh, kẹt dao, motor trục chính, cảm biến hoặc bộ truyền động trục chính, nên gọi kỹ thuật có chuyên môn. Không nên tự tháo cụm trục chính hoặc can thiệp vào hệ điện trục chính nếu chưa được đào tạo.

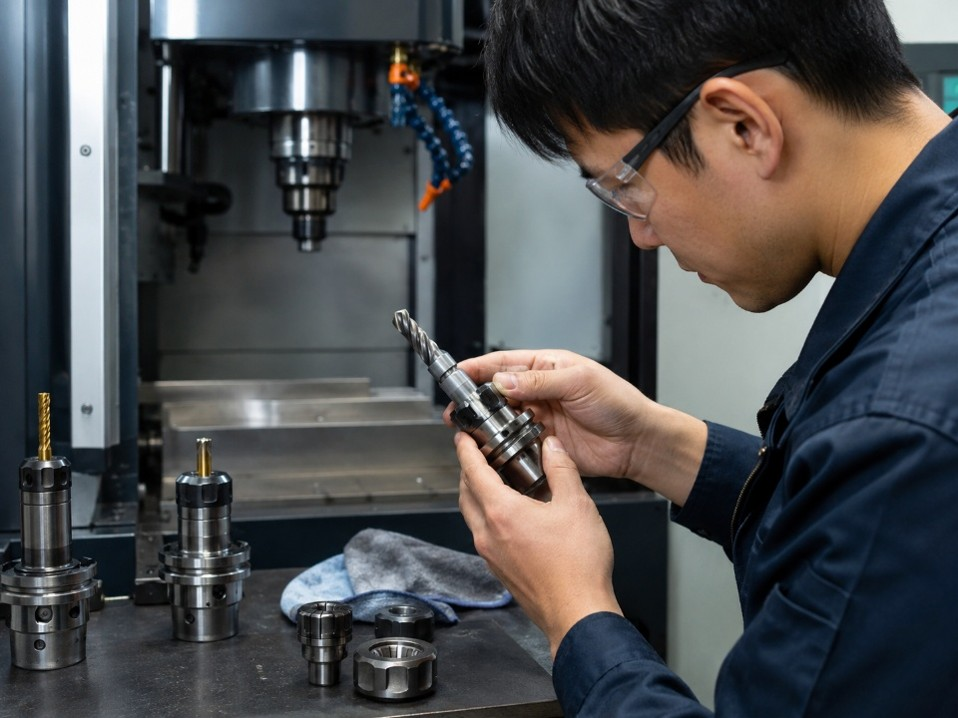

Kiểm tra dao, bầu kẹp dao, chuôi dao và tình trạng kẹp dao
>> Máy phay đứng CNC SMEC MCV 4600 mang thiết kế trọng tâm thấp và khoảng hở phía trước được tối ưu giúp thao tác nạp/tháo phôi thuận tiện
Lỗi thay dao máy phay CNC và lỗi thay dao máy phay CNC FANUC
Dấu hiệu lỗi thay dao
Lỗi thay dao máy phay CNC thường xuất hiện khi máy chạy lệnh thay dao nhưng chu trình không hoàn tất. Máy có thể dừng giữa lệnh M6, ổ dao không xoay, tay thay dao không chạy, dao không nhả khỏi trục chính, dao không kẹp chắc hoặc trục chính không về đúng vị trí để thay dao.
Với máy dùng hệ điều khiển FANUC, lỗi thay dao máy phay CNC FANUC có thể hiển thị dưới dạng alarm liên quan đến trình tự thay dao, trạng thái cảm biến, vị trí ổ dao, điều kiện trục chính hoặc tín hiệu logic máy. Nếu dao bị kẹt giữa trục chính và ổ dao, không nên cố kéo, đẩy hoặc ép cơ cấu thay dao vì có thể làm lệch tay thay dao, cong chốt định vị hoặc rơi dao.

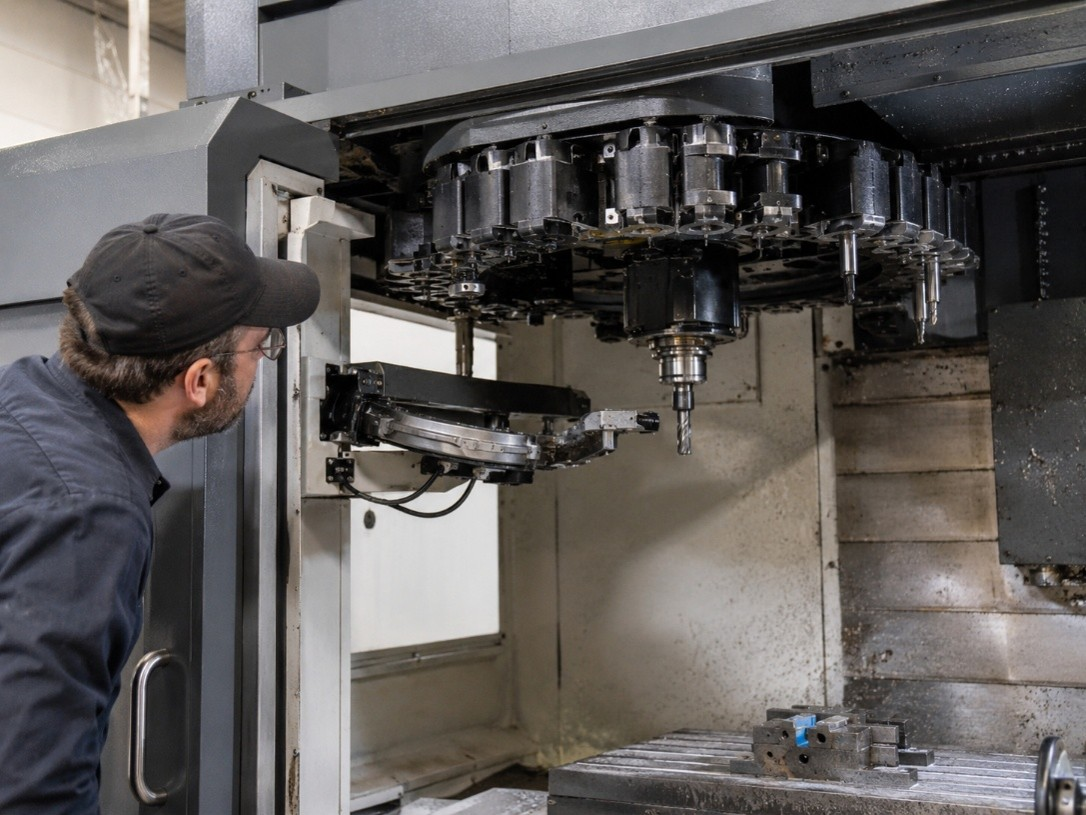

Máy chạy lệnh thay dao nhưng chu trình không hoàn tất
Nguyên nhân thường gặp ở hệ thống thay dao
Nguyên nhân lỗi thay dao có thể đến từ khí nén, cảm biến, cơ cấu cơ khí, vị trí trục chính hoặc điều kiện điều khiển chưa thỏa mãn. Áp suất khí nén không đủ có thể làm cụm nhả dao và kẹp dao hoạt động không ổn định. Cảm biến tay thay dao, cảm biến ổ dao, cảm biến kẹp dao hoặc cảm biến nhả dao báo sai cũng có thể khiến máy dừng chu trình.
Ở phần cơ khí, lỗi thường liên quan đến phoi kẹt, bụi bẩn, thiếu bôi trơn, tay thay dao bị lệch, ổ dao xoay sai vị trí, tool pot bị kẹt hoặc dao lắp không đúng chuẩn. Với lỗi thay dao máy phay CNC FANUC, cần lưu ý alarm không chỉ đến từ hệ điều khiển, mà còn có thể do cảm biến, khí nén, cơ cấu thay dao hoặc logic máy do hãng chế tạo máy tích hợp.

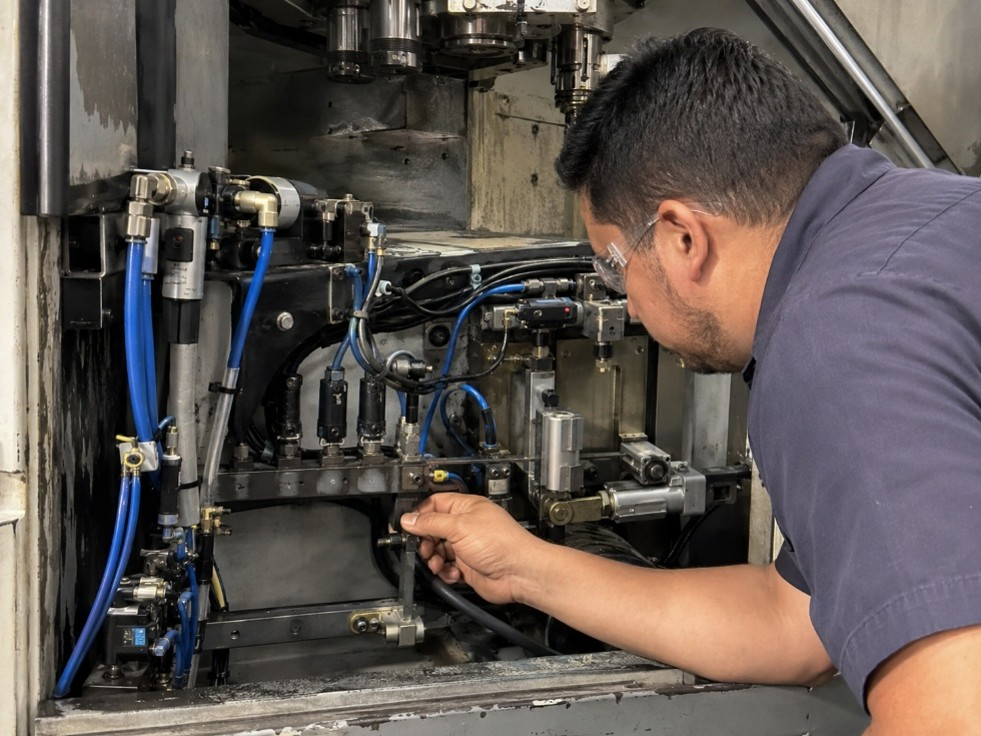

Khí nén, cảm biến, cơ cấu cơ khí
Cách kiểm tra ban đầu khi máy phay CNC lỗi thay dao
Khi gặp lỗi thay dao máy phay CNC, trước tiên cần ghi lại mã alarm, số dao đang gọi, trạng thái trục chính, vị trí ổ dao và bước máy đang dừng trong chu trình thay dao. Các thông tin này giúp xác định lỗi xảy ra ở giai đoạn gọi dao, xoay ổ dao, nhả dao, kẹp dao hay đưa tay thay dao về vị trí ban đầu.
Tiếp theo, kiểm tra các điều kiện cơ bản như áp suất khí nén, dao có lắp đúng chuẩn không, ổ dao có phoi hoặc vật cản không, tay thay dao có bị lệch hoặc kẹt không. Không nên tự cưỡng ép tay thay dao, tháo dao đang kẹt hoặc chỉnh cảm biến nếu chưa hiểu rõ cơ cấu máy. Với lỗi rơi dao, kẹt dao giữa chu trình, alarm lặp lại hoặc nghi ngờ lỗi cảm biến và điều khiển, nên gọi kỹ thuật có chuyên môn.

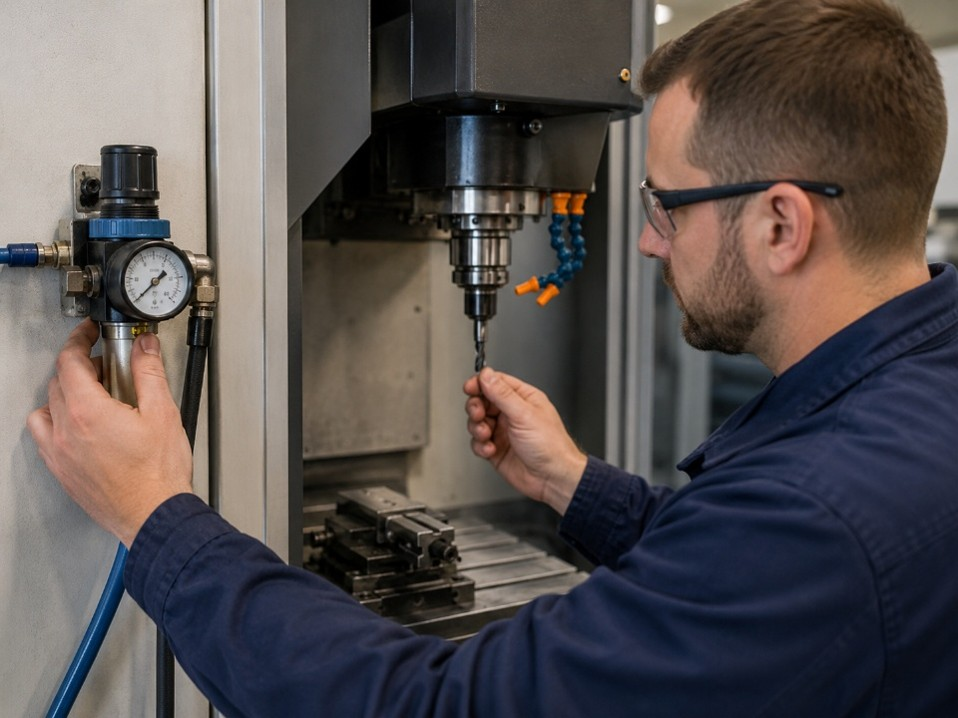

Kiểm tra các điều kiện cơ bản như áp suất khí nén, dao có lắp đúng chuẩn không
>> Máy phay đứng CNC SMEC MCV 5500 phù hợp khi thường xuyên chạy các chi tiết dạng khuôn, đồ gá, bệ máy, tấm đế, chi tiết cơ khí kích thước lớn và nặng cần bàn máy rộng để gá đặt chắc chắn và thao tác thuận tiện
FANUC alarm trên máy phay CNC
FANUC alarm là gì?
FANUC alarm là cảnh báo hiển thị trên màn hình điều khiển khi máy phay CNC phát hiện trạng thái bất thường. Alarm có thể xuất hiện khi bật máy, về gốc, chạy chương trình, chạy trục X/Y/Z, chạy trục chính, thay dao hoặc khi một điều kiện an toàn chưa được thỏa mãn.
Không phải FANUC alarm nào cũng là lỗi hỏng nặng. Một số cảnh báo có thể đến từ thao tác vận hành, chương trình chưa đúng, cửa an toàn, áp suất khí, vị trí trục hoặc trạng thái ổ dao. Tuy nhiên, nếu alarm liên quan đến servo, trục chính, bộ nguồn, bộ truyền động hoặc lỗi lặp lại nhiều lần, xưởng không nên chỉ reset rồi chạy tiếp.
Các nhóm FANUC alarm thường gặp
FANUC alarm có thể chia thành một số nhóm chính:

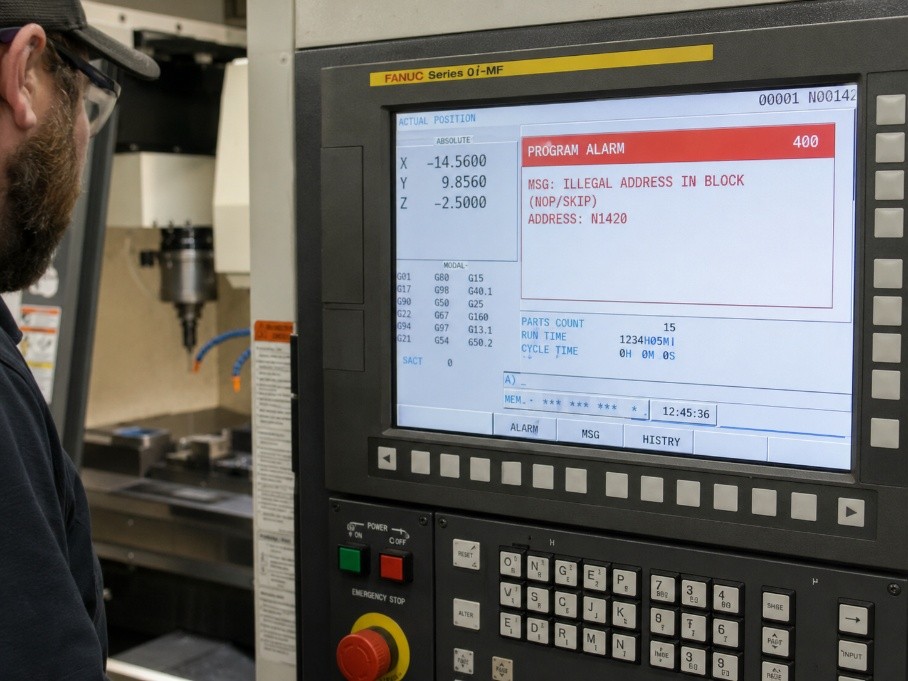

- Program alarm: lỗi chương trình, cú pháp lệnh, tọa độ, mã G, mã M hoặc chu trình gia công.

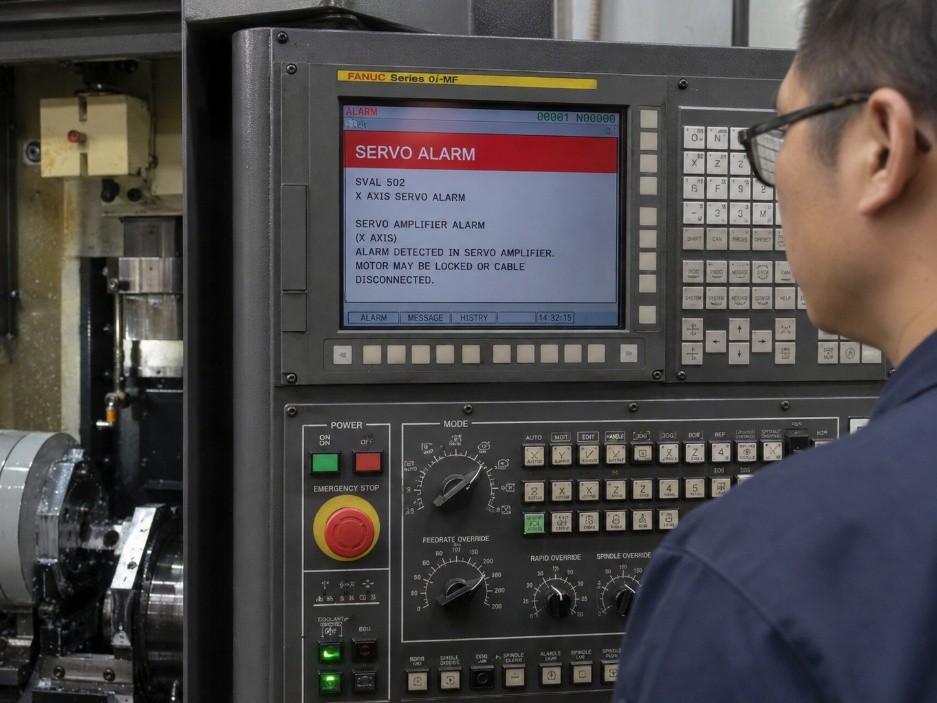

- Servo alarm: lỗi trục X/Y/Z, động cơ servo, bộ mã hóa vị trí, bộ truyền động servo, cáp tín hiệu hoặc quá tải trục.

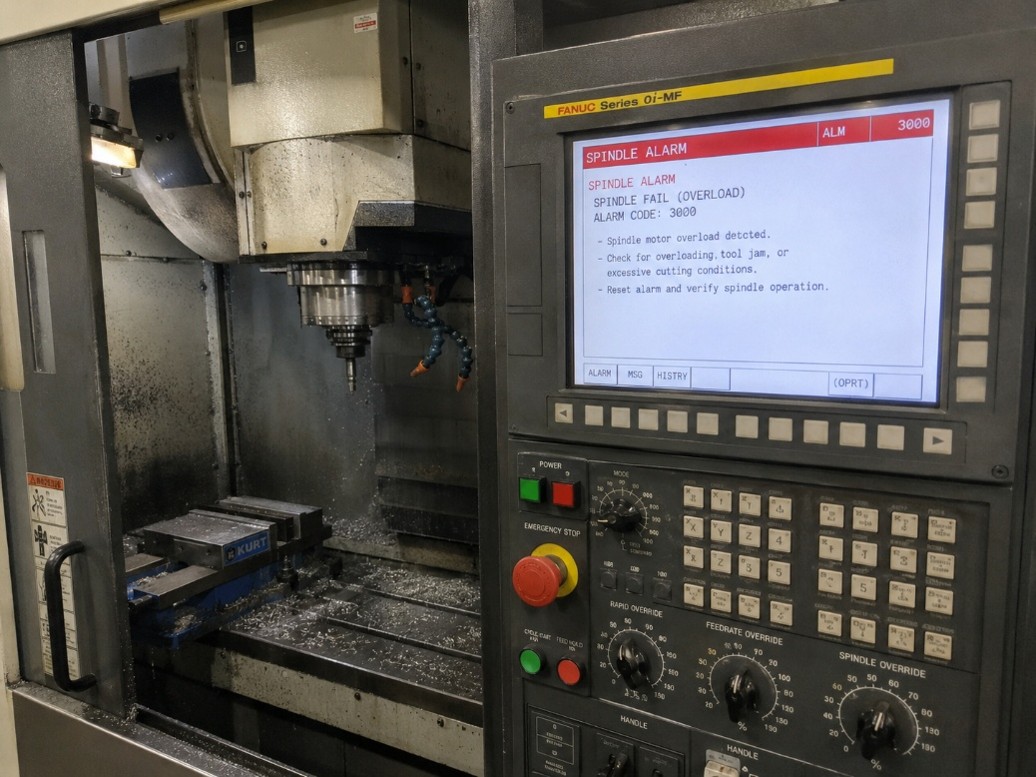

- Spindle alarm: lỗi trục chính, motor trục chính, bộ truyền động trục chính, cảm biến tốc độ hoặc quá nhiệt.

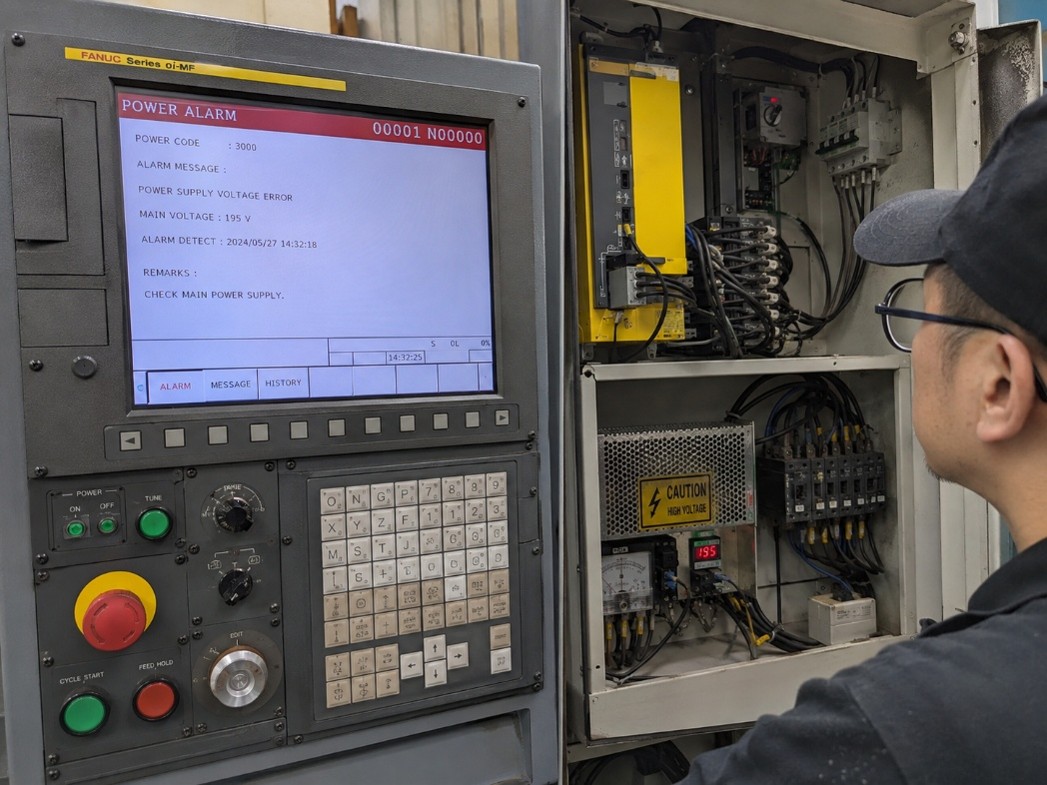

- Power alarm: lỗi bộ nguồn, điện áp, quá dòng, thấp áp hoặc module nguồn.

- Machine alarm / PMC alarm: lỗi cảm biến, khí nén, cửa an toàn, bôi trơn, thay dao hoặc logic máy do hãng chế tạo máy tích hợp.
Ý nghĩa chi tiết của FANUC alarm có thể khác nhau theo đời điều khiển, model máy và phần tích hợp của hãng chế tạo máy. Vì vậy, không nên chỉ tra bảng mã lỗi chung trên mạng rồi xử lý ngay.
Cách xử lý ban đầu khi máy báo FANUC alarm
Khi máy báo FANUC alarm, trước tiên cần ghi lại mã alarm, nội dung hiển thị, thời điểm xảy ra lỗi và thao tác ngay trước khi máy dừng. Nếu có thể, nên chụp lại màn hình và ghi thêm số dao, vị trí các trục, trạng thái trục chính và máy đang ở bước nào trong chu trình.
Sau đó, xác định alarm xuất hiện ở cụm nào:
- Nếu lỗi xảy ra khi chạy trục X/Y/Z, kiểm tra vùng chuyển động, bôi trơn, vật cản, cáp và dấu hiệu quá tải trục.
- Nếu lỗi xuất hiện khi chạy trục chính, kiểm tra tiếng ồn, rung, nhiệt độ, dao và bầu kẹp dao.
- Nếu lỗi xảy ra khi thay dao, kiểm tra áp suất khí, vị trí ổ dao, cảm biến và trạng thái kẹp nhả dao.
Với các lỗi liên quan đến điện cao áp, servo amplifier, spindle amplifier, bộ nguồn, trục chính hoặc thay dao bị kẹt giữa chu trình, nên gọi kỹ thuật có chuyên môn. Không nên tự mở tủ điện, tháo cụm truyền động hoặc reset lỗi nhiều lần khi chưa xác định được nguyên nhân.
>> Máy phay đứng CNC SMEC PCV 460 dành cho các xưởng cơ khí quy mô nhỏ đến vừa, đặc biệt là mô hình sản xuất nhiều mã hàng cần bố trí máy gọn trong mặt bằng hạn chế nhưng vẫn yêu cầu năng suất và độ chính xác ổn định
Cách chẩn đoán nhanh lỗi máy phay CNC trong xưởng
Bước 1: Xác định lỗi xảy ra ở cụm nào
Khi máy phay CNC báo lỗi, trước tiên cần xác định lỗi xuất hiện ở cụm nào: trục X/Y/Z, trục chính, bộ thay dao, chương trình, khí nén, bôi trơn hay hệ điều khiển. Việc phân nhóm đúng giúp tránh xử lý sai hướng, nhất là khi cùng một hiện tượng có thể đến từ nhiều nguyên nhân khác nhau.
Ví dụ, máy không chạy trục có thể liên quan đến servo, cáp tín hiệu, cảm biến gốc hoặc kẹt cơ khí. Máy báo lỗi khi thay dao có thể liên quan đến khí nén, cảm biến, vị trí ổ dao, trục chính hoặc logic điều khiển. Vì vậy, không nên chỉ reset alarm rồi chạy lại nếu chưa xác định được nhóm lỗi chính.
Bước 2: Ghi lại mã alarm và trạng thái máy
Trước khi xóa lỗi, người vận hành nên ghi lại đầy đủ thông tin trên màn hình điều khiển. Các thông tin quan trọng gồm:
- Mã alarm và nội dung alarm hiển thị trên màn hình.
- Thời điểm lỗi xảy ra: bật máy, về gốc, chạy chương trình, thay dao hay chạy trục chính.
- Trục hoặc cụm máy liên quan đến lỗi.
- Số dao đang dùng, vị trí các trục và trạng thái trục chính.
- Hiện tượng đi kèm như tiếng kêu, rung, nóng, mùi khét, trục chạy nặng hoặc dao bị kẹt.
Những thông tin này giúp kỹ thuật chẩn đoán nhanh hơn và tránh mất dấu hiện tượng ban đầu sau khi reset alarm.
Bước 3: Kiểm tra các điều kiện cơ bản
Sau khi ghi lại alarm, nên kiểm tra các điều kiện cơ bản trước khi nghi ngờ lỗi nặng. Nhiều lỗi máy phay CNC đến từ các nguyên nhân đơn giản như khí nén chưa đủ, thiếu dầu bôi trơn, cửa an toàn chưa đóng, phoi kẹt hoặc cảm biến chưa nhận đúng trạng thái.
Các điểm nên kiểm tra gồm:
- Nguồn điện cấp cho máy có ổn định không.
- Áp suất khí nén có đủ không.
- Dầu bôi trơn, dầu làm mát và dung dịch tưới nguội có đủ không.
- Vùng làm việc có phoi, vật cản, dao hoặc đồ gá cản trở chuyển động không.
- Cửa an toàn, cảm biến gốc, công tắc hành trình và cảm biến thay dao có dấu hiệu bất thường không.
Nếu lỗi xuất hiện sau va chạm dao, mất điện đột ngột hoặc kẹt phôi, cần kiểm tra cẩn thận hơn trước khi cho máy chạy lại.
>> Máy phay đứng CNC SMEC LCV 1060 phù hợp cho nhà xưởng quy mô vừa đến lớn cần gia công chi tiết kích thước lớn, tải phôi nặng và yêu cầu độ ổn định cao trong gia công cắt nặng.
Bước 4: Chạy kiểm tra ở chế độ an toàn nếu được phép
Nếu điều kiện an toàn cho phép, có thể chạy kiểm tra ở tốc độ thấp để quan sát hiện tượng. Với lỗi trục X/Y/Z, nên chạy từng trục riêng lẻ để nghe tiếng kêu, cảm nhận độ giật, điểm nặng hoặc rung bất thường. Với lỗi trục chính, có thể chạy không tải ở tốc độ thấp trước, sau đó theo dõi tiếng ồn, rung và nhiệt độ.
Với lỗi thay dao, không nên tự cưỡng ép tay thay dao hoặc tháo dao đang kẹt. Nếu máy có chế độ kiểm tra phù hợp, chỉ nên quan sát chu trình để xác định máy dừng ở bước nào: gọi dao, xoay ổ dao, định hướng trục chính, nhả dao, kẹp dao hay đưa tay thay dao về vị trí ban đầu.
Bước 5: Xác định khi nào cần gọi kỹ thuật
Một số lỗi có thể kiểm tra ở mức vận hành, nhưng một số lỗi cần kỹ thuật có chuyên môn xử lý. Nên gọi kỹ thuật khi gặp các trường hợp sau:
- Alarm servo, trục chính, bộ nguồn hoặc bộ truyền động lặp lại nhiều lần.
- Trục X/Y/Z chạy nặng, kẹt, giật mạnh hoặc phát tiếng bất thường.
- Trục chính nóng, rung mạnh, phát tiếng lạ hoặc dao kẹp không chắc.
- Bộ thay dao kẹt giữa chu trình, có nguy cơ rơi dao hoặc tay thay dao bị lệch.
- Máy từng va chạm, mất gốc, sai tọa độ hoặc sai kích thước bất thường.
- Cần mở tủ điện, kiểm tra servo, bộ truyền động trục chính hoặc bộ nguồn.
Nguyên tắc quan trọng là không cố chạy tiếp khi máy có dấu hiệu kẹt cơ khí, quá tải, quá nhiệt, rung mạnh hoặc alarm lặp lại. Chẩn đoán đúng từ đầu giúp giảm thời gian dừng máy, hạn chế hư hỏng lan rộng và đảm bảo an toàn cho người vận hành.
Xử lý lỗi máy phay CNC cần bắt đầu từ việc xác định đúng cụm lỗi
Các lỗi thường gặp trên máy phay CNC thường tập trung vào các cụm chính như trục X/Y/Z, trục chính, hệ thống thay dao và FANUC alarm. Mỗi nhóm lỗi có thể đến từ nhiều nguyên nhân khác nhau, gồm cơ khí, điện, cảm biến, khí nén, bôi trơn, chương trình hoặc hệ điều khiển. Vì vậy, khi máy báo lỗi, xưởng cần ghi lại mã alarm, xác định lỗi xảy ra ở cụm nào, kiểm tra các điều kiện cơ bản và không nên chỉ reset máy rồi chạy tiếp khi chưa rõ nguyên nhân.
Việc chẩn đoán đúng từ đầu giúp giảm thời gian dừng máy, hạn chế hư hỏng lan rộng và đảm bảo an toàn cho người vận hành. Công ty Cổ phần Thương mại và Công nghệ Á Châu chuyên cung cấp các dòng máy công cụ và thiết bị cơ khí chuyên dụng chất lượng cao từ nhiều thương hiệu khác nhau. Liên hệ Á Châu để được tư vấn lựa chọn máy phay CNC phù hợp với nhu cầu gia công, độ ổn định vận hành và khả năng bảo trì của xưởng.
