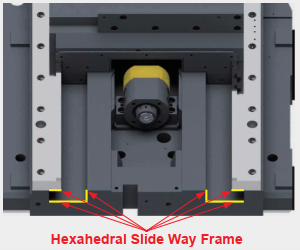

Giường nghiêng 45° cho gia công tải nặng: kết hợp kết cấu gân tăng cứng dạng ống mô-men (torque tube rib structure) giúp tăng khả năng chống xoắn và uốn khi cắt tải nặng, đồng thời giảm rung, hỗ trợ gia công chính xác cao. Giường nghiêng cũng giúp tiếp cận vùng gia công thuận lợi và thoát phoi hiệu quả.

Thiết kế giường nghiêng hỗ trợ dọn/phá phoi dễ dàng, đồng thời tạo điều kiện thuận lợi cho thay dao và kiểm tra.

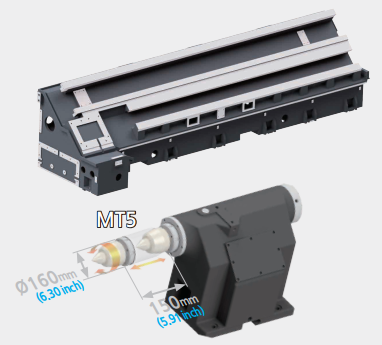

Ụ động lập trình cho phép điều khiển ụ động và ống trượt bằng M-code, duy trì độ chính xác cao trong gia công tải nặng.

• Hành trình ống trượt ụ động (Tailstock Quill Stroke): 150 mm (5.91 inch)
• Côn ụ động (Tailstock Taper): MT5

Tất cả các trục hành trình sử dụng vít me bi neo kép có tiền tải (pre-tensioned double anchored ball screws) để giảm biến dạng nhiệt, đồng thời được đỡ hai đầu bằng ổ bi tiếp xúc góc cấp chính xác P4 nhằm đảm bảo độ chính xác chuyển động.

• Neo kép có tiền tải: giảm giãn nở nhiệt
• Ổ bi tiếp xúc góc chính xác cao + vít me bi đường kính lớn: tăng độ chính xác và độ ổn định

• Điều chỉnh van thủy lực dễ dàng
  Đồng hồ và cụm van thủy lực đặt ở vị trí/độ cao thuận tiện, giúp thao tác điều chỉnh nhanh và an toàn.
• Bảng điều khiển vận hành lớn 15 inch
  Thiết kế theo hướng người vận hành: bàn phím QWERTY, nút nhấn dễ quan sát, bố trí hợp lý, nâng cao tính tiện dụng.

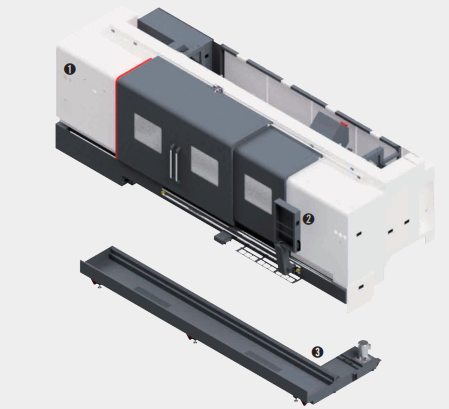

• Bảo trì bồn dung dịch làm mát thuận tiện
  Khi vệ sinh bồn dung dịch làm mát, bồn có thể tháo rời trong khi vẫn giữ băng tải phoi gắn trên máy, giúp việc vệ sinh và bảo trì thuận lợi hơn.

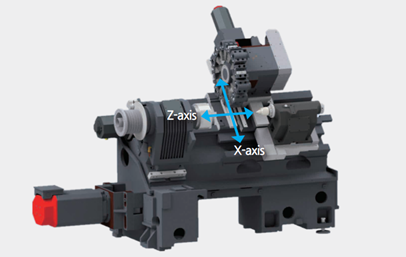

Model

Hành trình [mm]

Tốc độ chạy nhanh [m/phút (ipm)]

Trục X

Trục Z

Trục X

Trục Z

SL 4500/M

350 (13.78)

1,325 (52.17)

20 (787.41)

20 (787.41)

Model

SL 4500
A/B(C)

SL 4500
AM/B(C)M

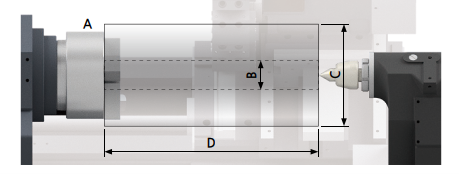

Đường kính tiện lớn nhất
(mm)

Ø690

Ø620

Chiều dài tiện lớn nhất
(mm)

1,250

1,213

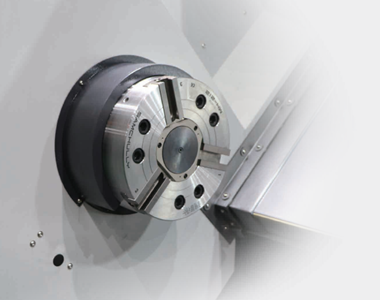

Model

Kích thước mâm cặp

Tốc độ
(rpm)

Công suất
(liên tục/tối đa)
kW (hp)

Mô-men (tối đa)
N·m (lb·ft)

SL 4500A Series

18"(15")

1,800 (2,000)

30/37 (40.24/49.62)

2,628 (1,938.32)

SL 4500B Series

21"

1,500

30/37 (40.24/49.62)

3,500 (2,581.47)

SL 4500C Series

24"

1,200

30/37 (40.24/49.62)

3,500 (2,581.47)

Model

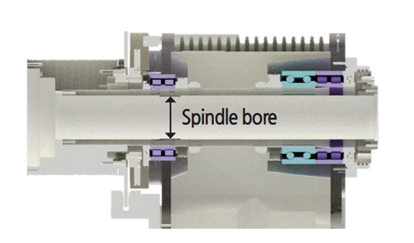

Lỗ trục chính
mm

Chuẩn mũi trục chính (ASA)

SL 4500A Series

Ø132 (5.20)

A2-11

SL 4500B Series

Ø181 (7.13)

A2-15

SL 4500C Series

Ø181 (7.13)

A2-15

Cơ cấu phân độ ụ dao áp dụng phương pháp phân độ ngẫu nhiên không dừng (Non-Stop Random Index) do hãng phát triển nội bộ, sử dụng động cơ servo phân độ công suất lớn để đạt thời gian phân độ 0,25 giây cho mỗi lần đổi dao. Kết cấu khớp nối Curvic 3 mảnh giúp tăng đáng kể lực kẹp, đồng thời nâng cao độ chính xác định vị và độ lặp lại khi phân độ.

• Thời gian phân độ: 0,25 giây
• Số vị trí dao: 12 vị trí

Ụ dao phay 12 vị trí (BMT75) sử dụng khớp nối Curvic cỡ lớn và lực kẹp thủy lực mạnh, cho phép lắp dao quay tại từng vị trí và thực hiện nhiều nguyên công trong một lần gá. Giá dao chuẩn BMT75 đảm bảo độ cứng vững và độ chính xác khi gia công, đồng thời cơ cấu phân độ không dừng theo cả hai chiều giúp giảm thời gian đổi dao xuống 0,25 giây mỗi lần đổi vị trí.

• Thời gian phân độ: 0,25 giây
• Số vị trí dao: 12 vị trí

Hạng mục / Mô tả

SL 4500 Series

Giá dao tiện mặt đầu (Face holder)

–

1

Giá dao tiện ngoài mở rộng (Extension OD holder)

–

1

Giá dao doa (Boring holder)

–

3

Giá khoan U (U-drill holder)

–

2

Giá dao dẫn động hướng trục (Axial driven holder)

–

–

Giá dao dẫn động hướng kính (Radial driven holder)

–

–

Ống lót thanh doa

Ø12 (Ø1/2")

1

Ø16 (Ø5/8")

1

Ø20 (Ø3/4")

1

Ø25 (Ø1")

1

Ø32 (Ø1 1/4")

1

Ø40 (Ø1 1/2")

1

Ø50 (Ø2")

1

Côn/kẹp mũi khoan

MT2

1

MT3

1

MT4

1

MT5

1

Hạng mục / Mô tả

SL 4500M Series

Giá dao tiện mặt đầu (Face holder)

–

1

Giá dao tiện ngoài mở rộng (Extension OD holder)

–

4

Giá dao doa (Boring holder)

–

2

Giá khoan U (U-drill holder)

–

1

Giá dao dẫn động hướng trục (Axial driven holder)

–

2

Giá dao dẫn động hướng kính (Radial driven holder)

–

2

Ống lót thanh doa

Ø12 (Ø1/2")

1

Ø16 (Ø5/8")

1

Ø20 (Ø3/4")

1

Ø25 (Ø1")

1

Ø32 (Ø1 1/4")

1

Ø40 (Ø1 1/2")

1

Ø50 (Ø2")

1

Côn/kẹp mũi khoan

MT2

1

MT3

1

MT4

1

MT5

1

Hạng mục

Mô tả

Ghi chú

SL 4500A(M)

SL 4500B(M)

SL 4500C(M)

Trục chính

Mâm cặp 3 chấu lỗ xuyên (open-center)

●

●

●

Mâm cặp 3 chấu đặc (closed-center)

○

○

○

Chấu mềm

3 bộ

●

●

●

Chấu cứng

1 bộ

○

○

○

Bàn đạp kẹp/nhả mâm cặp

●

●

●

Kẹp mâm cặp 2 mức áp suất

○

○

○

Điều khiển trục C

0.001°

X(○)

X(○)

X(○)

Xác nhận kẹp mâm cặp

●

●

●

Bàn đạp kép mâm cặp

○

○

○

Hộp số 2 cấp

●

●

●

Ụ dao

Giá dao

●

●

●

Loại giá dao quay

BMT

X(○)

X(○)

X(○)

Giá dao quay (hướng trục)

Kiểu collet, 2EA

X(○)

X(○)

X(○)

Giá dao quay (hướng kính)

Kiểu collet, 2EA

X(○)

X(○)

X(○)

Ống lót thanh doa

Dùng chung với ống lót giá khoan U

●

●

●

Côn/kẹp mũi khoan

●

●

●

Giá khoan U

●

●

●

Ụ động

Ụ động lập trình

●

●

●

Mũi chống tâm chết

●

●

●

Hệ thống ụ động 2 mức áp suất

○

○

○

Xác nhận tiến/lùi ống pinole

●

●

●

Bàn đạp ụ động

●

●

●

Tưới nguội & thổi khí

Tưới nguội phía trên mâm cặp

○

○

○

Súng tưới nguội

○

○

○

Thổi khí (trên mâm cặp)

○

○

○

Tưới nguội xuyên tâm cho giá dao quay (TSC)

△(○)

△(○)

△(○)

Súng khí

○

○

○

Bơm dung dịch tưới nguội

4.5Bar

●

●

●

7Bar

○

○

○

10Bar

○

○

○

14.5Bar

○

○

○

20Bar

○

○

○

Bộ làm lạnh dung dịch tưới nguội

○

○

○

Thoát phoi

Băng tải phoi (bản lề/gạt phoi)

Bên hông (Side)

○

○

○

Phía sau (Rear)

○

○

○

Băng tải phoi đặc biệt (lọc trống)

○

○

○

Thùng chứa phoi

Cố định 380L

○

○

○

Hạng mục

Mô tả

Ghi chú

SL 4500A(M)

SL 4500B(M)

SL 4500C(M)

Thiết bị an toàn

Khóa liên động cửa

●

●

●

Bộ giới hạn mô-men chống quay ngược (BST)

●

●

●

Bộ giới hạn mô-men

●

●

●

Tấm chắn chống bắn dung dịch toàn phần

●

●

●

Khóa bảo trì áp suất thủy lực mâm cặp

●

●

●

Đèn tuần tra 3 bước và còi

●

●

●

Điện

Đèn tủ điện

○

○

○

Tay quay điện tử MPG (rời)

○

○

○

Bộ đếm sản lượng

Digital

○

○

○

Bộ đếm tổng

Digital

○

○

○

Bộ đếm dao

Digital

○

○

○

Bộ đếm đa kênh

6EA

○

○

○

Bộ đếm đa kênh

9EA

○

○

○

Aptomat chống rò (ELCB)

○

○

○

Bộ ổn áp tự động (AVR)

○

○

○

Máy biến áp

○

○

○

Tự động ngắt nguồn

○

○

○

Đo lường

Thiết bị đo dao (Tool Presetter)

Manual

○

○

○

Thiết bị đo dao (Tool Presetter)

Auto

○

○

○

Thiết bị xác nhận kẹp phôi (chỉ cho mâm cặp đặc biệt)

TACO

○

○

○

Thiết bị xác nhận kẹp phôi (chỉ cho mâm cặp đặc biệt)

SMC

○

○

○

Thước quang tuyến tính

Trục X

○

○

○

Thước quang tuyến tính

Trục Z

○

○

○

Cảm biến mức dung dịch tưới nguội (yêu cầu băng tải phoi)

○

○

○

Môi trường

Điều hòa cho tủ điện

○

○

○

Máy hút ẩm

○

○

○

Thiết bị thu sương dầu

○

○

○

Thiết bị gạt váng dầu

○

○

○

Bôi trơn lượng tối thiểu (MQL)

○

○

○

Tự động hóa

Cửa tự động

△

△

△

Che chắn tự động (cho giải pháp tự động hóa)

△

△

△

Bộ điều khiển phụ

△

△

△

Giao tiếp cấp phôi thanh (Barfeeder)

○

○

○

Bổ sung mã M

4 cặp

○

○

○

Giao tiếp tự động hóa

○

○

○

Mở rộng I/O (bao gồm IN và OUT)

16 tiếp điểm

○

○

○

Mở rộng I/O (bao gồm IN và OUT)

32 tiếp điểm

○

○

○

Thủy lực

Xi lanh thủy lực tiêu chuẩn

Rỗng (Hollow)

●

●

●

Bộ nguồn thủy lực tiêu chuẩn

35Bar

●

●

●

MÔ TẢ

SL 4500

SL 4500M

A type

B type

C type

A type

B type

C type

Mâm cặp

Cỡ mâm cặp

inch

18"(15")

21"

24"

18"(15")

21"

24"

Khả năng gia công

Đường kính tiện qua băng máy

mm

775

775

Đường kính tiện qua bàn dao

mm

630

630

Đường kính tiện lớn nhất

mm

690

630

Chiều dài tiện lớn nhất

mm

1,250

1,213

Trục chính

Tốc độ trục chính

rpm

1,800(2,000)

1,500

1,200

1,800(2,000)

1,500

1,200

Chuẩn mũi trục chính

ASA

A2-11

A2-15

A2-15

A2-11

A2-15

A2-15

Đường kính trong ống kéo (Draw tube)

mm

117.5

140

166.5

117.5

140

166.5

Lỗ trục chính

mm

132

181

181

132

181

181

Công suất động cơ trục chính (liên tục/cực đại)

kW(Hp)

30/37(40.24/49.62)

30/37(40.24/49.62)

Hành trình

Hành trình trục X

mm

350

350

Hành trình trục Z

mm

1,325

1,325

Tốc độ chạy nhanh trục X

m/min(ipm)

20(787.41)

20(787.41)

Tốc độ chạy nhanh trục Z

m/min(ipm)

20(787.41)

20(787.41)

Ụ dao

Số vị trí dao

ea

12

12(BMT75)

Kích thước dao tiện ngoài

mm

32

32

Đường kính cán dao doa

mm

60

60

Thời gian phân độ

sec

0.2

0.2

Tốc độ dao quay

rpm

-

4,000

Công suất động cơ dao quay (liên tục/cực đại)

kW(Hp)

-

5.5/7.5(7.38/10.06)

Ụ động

Đường kính ống pinole

mm

160

160

Hành trình pinole

mm

150

150

Côn pinole

MT

MT5(Built-in)

MT5(Built-in)

Kích thước máy

Kích thước (kèm băng tải phoi bên hông) D×R×C

mm

4,710(5,846) x 2,860 x 2,444

4,710(5,846) x 2,860 x 2,444

Khối lượng

kg(lb)

10,000
(22,046.23)

11,000
(24,250.85)

11,000
(24,250.85)

10,500
(23,148.54)

11,500
(25,353.17)

11,500
(25,353.17)

Dung tích bồn dung dịch tưới nguội

Liter(gal)

351(92.73)

351(92.73)

Nguồn điện

Nguồn điện

kVA

60/220

60/220

Hệ điều khiển

Hệ điều khiển

FANUC, SIEMENS

FANUC, SIEMENS
