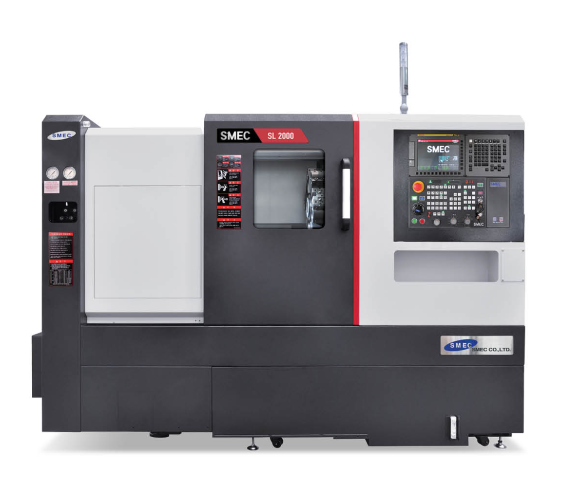

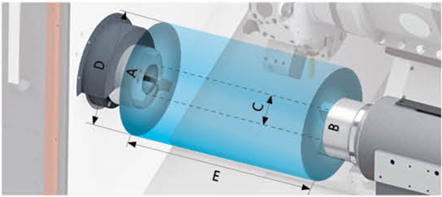

• A – Cỡ mâm cặp chính: 6”, 8”, 10”
• B – Cỡ mâm cặp phụ: 6”, 8”
• C – Đường kính phôi thanh làm việc: Ø51 ~ Ø76 mm
• D – Đường kính tiện lớn nhất: Ø360 ~ Ø395 mm
• E – Chiều dài tiện lớn nhất: 450 ~ 1.280 mm

Hạng mục

Đơn vị

SL 2000Y/SY

Số vị trí dao

cái

12(24)

Kiểu tháp dao

BMT55

Kích thước cán dao vuông & đường kính cán dao tiện lỗ

mm

□25×25, Ø40

Thời gian phân độ (1 vị trí / 1 vòng)

giây

0,15/1

Tốc độ dụng cụ quay

vòng/phút

5.000

Công suất động cơ dụng cụ quay (liên tục/tối đa)

kW

3,7/5,5

Mô-men dụng cụ quay (liên tục/tối đa)

N·m

17,64/48,02

• Bảng điều khiển vận hành cỡ lớn 15 inch
  Bàn phím kiểu QWERTY, nút bấm dễ quan sát và bố trí hợp lý giúp thao tác nhanh, giảm sai sót.

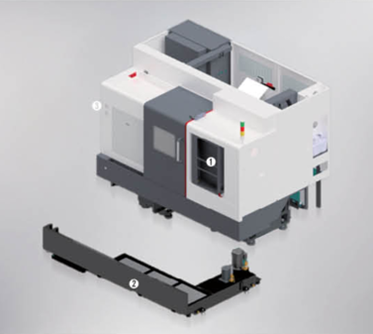

• Dễ bảo trì bồn tưới nguội
  Khi vệ sinh bồn tưới nguội, có thể tháo bồn trong khi vẫn giữ băng tải phoi gắn với máy, thuận tiện cho làm sạch và bảo dưỡng.
• Dễ điều chỉnh van thủy lực
  Đồng hồ áp và cụm van thủy lực bố trí ở vị trí thuận thao tác, giúp người vận hành điều chỉnh nhanh và an toàn hơn.

Model

Tốc độ trục chính tối đa (vòng/phút)

Công suất (liên tục/tối đa) (kW)

Mô-men (liên tục/tối đa) (N·m)

SL2000A/Y ASY

6.000

11/18,5

69,58/156,8

SL2000B/Y BSY

4.500

11/18,5

84,45/208,74

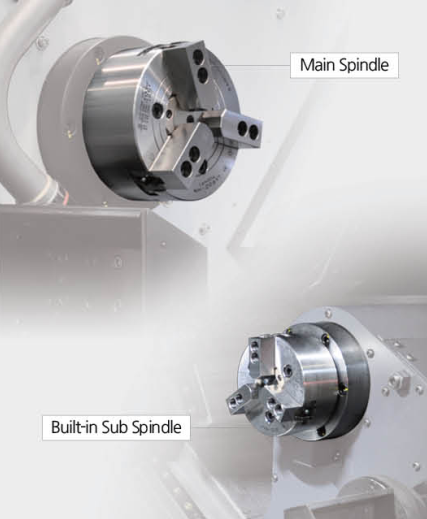

Cấu hình trục chính phụ

Tốc độ trục chính tối đa (vòng/phút)

Công suất (liên tục/tối đa) (kW)

Mô-men (liên tục/tối đa) (N·m)

SL2000SY – trục chính phụ 6"

6.000

5,5/7,5

40,18/51,94

Hạng mục

Đơn vị

SL2000A/Y ASY

SL2000B/Y BSY

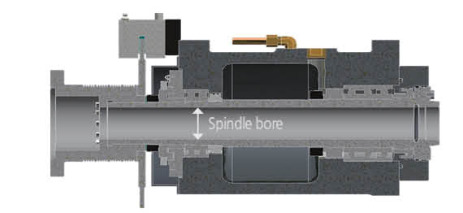

Đường kính lỗ trục chính (main)

mm

Ø61

Ø76

Chuẩn mũi trục chính (main)

ASA

A2-5

A2-6

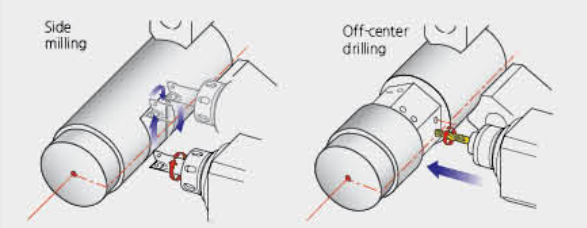

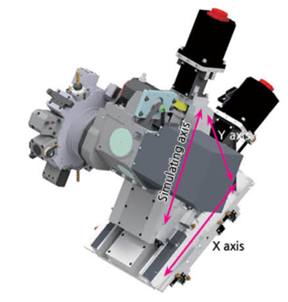

Cụm tháp dao phay kiểu BMT sử dụng tháp dao 24 vị trí (BMT55/BMT65) với khớp nối cong (curvic coupling) và lực kẹp thủy lực công suất lớn, cho phép lắp dao quay tại mọi vị trí dao và đáp ứng linh hoạt nhiều nguyên công trong một lần gá.

Hệ thống giá dao chuẩn BMT55/BMT65 giúp tăng độ cứng vững, nâng cao độ chính xác khi gia công và hỗ trợ phân độ hai chiều không dừng, nhờ đó rút ngắn thời gian chuyển dao, cải thiện hiệu suất chu kỳ.

• Dung tích bồn tưới nguội: 250 lít
• Bơm tưới nguội tiêu chuẩn: 4,5 bar (1,1 kW)
• Bơm tưới nguội tùy chọn: 7 / 10 / 14,5 / 20 bar → 60 Hz (loại nhúng)
• Tùy chọn áp cao: 30 ~ 70 bar → 60 Hz (loại rời)

Nhóm

Hạng mục / Mô tả

SL2000Y/SY

Hạng mục

Quy cách

Y

SY

Giá dao tĩnh

Khối kẹp

4

7

Giá dao tiện ngoài

2

1

Giá dao tiện ngoài

Loại kép

-

1

Giá dao tiện ngoài

Loại kép (phía trước)

1

1

Giá dao tiện ngoài

Loại kép (phía phụ)

-

1

Giá dao tiện mặt

1

1

Giá dao tiện lỗ

Giá dao tiện trong

2

1

Giá dao tiện trong

Loại kép

1

1

Giá dao khoan chữ U

1

-

Giá dao khoan chữ U

Loại kép

-

1

Giá dao phay

Giá dao phay hướng trục

2

2

Giá dao phay hướng kính

2

2

Ống lót (Socket)

Ống lót tiện lỗ

Ø10

1

1

Ø12

1

1

Ø16

1

1

Ø20

1

1

Ø25

1

1

Ø32

1

1

Ống côn khoan

MT2

1

1

MT3

1

1

Collet ER

-

-

Hạng mục

SL 2000Y

SL 2000SY

Loại A

Loại B

Loại A

Loại B

Mâm cặp

Kích thước mâm cặp (chính/phụ)

inch

6"/-

8"/-

6"/6"

8"/6"

Khả năng
gia công

Đường kính quay trên băng

mm

650

650

650

650

Đường kính quay qua bàn trượt ngang

mm

540

540

540

540

Đường kính tiện lớn nhất

mm

395

395

395

395

Đường kính phay lớn nhất

mm

310

310

310

310

Chiều dài tiện lớn nhất

mm

490

450

490

450

Trục chính

Tốc độ trục chính (chính/phụ)

rpm

6,000/-

4,500/-

6,000/6,000

4,500/6,000

Đầu trục chính (chính/phụ)

ASA

A2-5/-

A2-6/-

A2-5/A2-5

A2-6/A2-5

ĐK trong ống kéo

mm

52

68

52

68

ĐK lỗ trục chính (chính/phụ)

mm

61

76

61

76

CS động cơ trục chính (liên tục/tối đa)

kW

11/18.5

11/18.5

11/18.5

11/18.5

CS động cơ trục phụ (liên tục/tối đa)

kW

-

-

5.5/7.5

5.5/7.5

Hành trình

Hành trình trục X

mm

235

235

235

235

Hành trình trục Y

mm

105 (±52.5)

105 (±52.5)

105 (±52.5)

105 (±52.5)

Hành trình trục Z

mm

580

580

580

580

Hành trình trục ZB

mm

580

580

580

580

Tốc độ chạy nhanh trục X

m/min

24

24

24

24

Tốc độ chạy nhanh trục Y

m/min

10

10

10

10

Tốc độ chạy nhanh trục Z

m/min

30

30

30

30

Tốc độ chạy nhanh trục ZB

m/min

24

24

24

24

Ổ dao

Số vị trí dao

ea

12[24] (BMT55)

12[24] (BMT55)

12[24] (BMT55)

12[24] (BMT55)

Kích thước dao tiện ngoài

mm

25

25

25

25

ĐK cán dao doa

mm

40

40

40

40

Thời gian chia độ

sec

0.15

0.15

0.15

0.15

Tốc độ dao quay

rpm

5,000

5,000

5,000

5,000

CS động cơ dao quay (liên tục/tối đa)

kW

3.7/7.5

3.7/7.5

3.7/7.5

3.7/7.5

Ụ động

ĐK nòng ụ động

mm

-

-

-

-

Hành trình nòng ụ động

mm

580

580

-

-

Độ côn nòng ụ động

MT

MT5 (Servo motor)

MT5 (Servo motor)

-

-

Máy

Kích thước (kèm băng tải phoi SDE) D×R×C

mm

2,790(4,125)x1,752x2,085

2,790(4,125)x1,752x2,085

Khối lượng

kg

3,850

3,900

4,150

4,200

Dung tích thùng dung dịch làm mát

Liter

170

170

170

170

Nguồn điện

kVA/V

43/220

45/220

55/220

58(66)/220

Bộ điều khiển

FANUC 0i-TF+, SIEMENS

Nhóm

Hạng mục

Ghi chú/Quy cách

SL2000SY

Trục chính

Mâm cặp 3 chấu lỗ xuyên (open-center)

●

Mâm cặp 3 chấu không lỗ (closed-center)

X

Chấu mềm (3 bộ)

●

Chấu cứng (1 bộ)

○

Công tắc đạp kẹp mâm cặp

●

Kẹp mâm cặp 2 cấp áp

○

Điều khiển trục C (0,001")

●

Xác nhận trạng thái kẹp mâm cặp

●

Công tắc đạp kép mâm cặp

○

Tháp dao

Giá dao

●

Kiểu giá dao quay

BMT

●

Giá dao quay (hướng trục)

Loại collet, 2 cái

●

Giá dao quay (hướng kính)

Loại collet, 2 cái

●

Giá dao quay (hướng trục)

Loại adapter

X

Giá dao quay (hướng kính)

Loại adapter

X

Ống lót cán dao tiện lỗ (dùng chung với ống lót giá khoan chữ U)

●

Ống côn khoan

●

Giá khoan chữ U

●

Nắp khoan chữ U

X

Giá đầu xoay (swivel head)

△

Ụ động

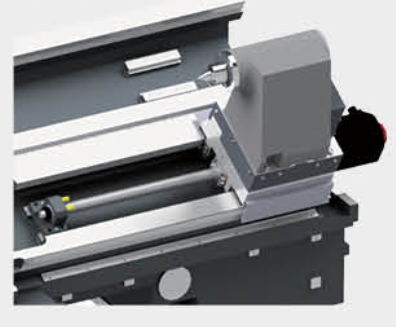

Ụ động điều khiển CNC (servo)

●

Mũi chống tâm quay (tiêu chuẩn kèm ụ động)

●

Hệ thống 2 cấp áp ụ động

X

Xác nhận tiến/lùi ống pinole

X

Công tắc đạp ụ động

X

Tưới nguội & thổi khí

Tưới nguội tiêu chuẩn (vòi phun)

○

Tưới nguội phía trên mâm cặp

○

Súng tưới nguội

○

Tưới nguội xuyên tâm mâm cặp (cho mâm đặc biệt)

△

Tưới nguội xuyên tâm trục chính phụ (cần bộ đẩy phôi)

○

Rửa băng máy (bed flushing)

X

Thổi khí

○

Tưới nguội xuyên tâm dao quay

○

Thổi khí trục chính phụ

○

Thổi khí tại tháp dao

X

Súng khí

○

Thổi khí xuyên trục chính (cho mâm đặc biệt)

△

Thổi khí xuyên trục chính sang trục phụ (cần bộ đẩy phôi)

X

Bơm tưới nguội

Bơm tưới nguội

4,5 bar

●

Bơm tưới nguội

7 bar

○

Bơm tưới nguội

10 bar

○

Bơm tưới nguội

14,5 bar

○

Bơm tưới nguội

20 bar

○

Tưới nguội & thổi khí

Hệ thống tưới nguội áp lực (cho giải pháp tự động hóa)

△

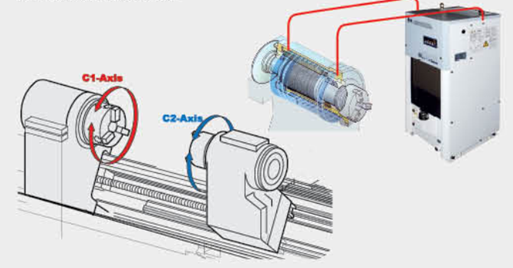

Máy làm mát dung dịch tưới nguội (chiller)

○

Nhóm

Hạng mục

Ghi chú/Quy cách

SL2000SY

Xử lý phoi

Bồn tưới nguội

●

Băng tải phoi (bản lề/cào)

Bên hông

●

Băng tải phoi (bản lề/cào)

Phía sau

△

Băng tải phoi đặc biệt (lọc trống)

△

Thùng chứa phoi

Cố định 380L

○

Tính năng an toàn

Khóa liên động cửa

●

Bộ giới hạn mô-men

●

Tấm chắn bắn phoi/dung dịch toàn phần

●

Liên động áp suất thủy lực mâm cặp

△

Đèn tháp 3 tầng và còi

●

Đèn chiếu sáng tủ điện

○

Điện

Tay quay điện tử rời (Remote MPG)

○

Bộ đếm thời gian làm việc

Dạng số

○

Bộ đếm tổng

Dạng số

○

Bộ đếm dao

Dạng số

○

Bộ đếm đa kênh

6 cái

○

Bộ đếm đa kênh

9 cái

○

CB chống rò (ELB/RCB)

○

Bộ ổn áp tự động (AVR)

○

Máy biến áp

25 kVA

○

Máy biến áp

30 kVA

○

Tự động ngắt nguồn (Auto Power Off)

○

Đo kiểm

Thiết bị preset dao

Thủ công

○

Thiết bị preset dao

Tự động

○

Thiết bị đo/thiết lập điểm 0 khí (cho mâm đặc biệt)

TACO

△

Thiết bị đo/thiết lập điểm 0 khí (cho mâm đặc biệt)

SMC

△

Thước quang (linear scale)

Trục X

○

Thước quang (linear scale)

Trục Y

○

Thước quang (linear scale)

Trục Z

○

Cảm biến mức dung dịch (yêu cầu băng tải phoi)

○

Môi trường

Điều hòa tủ điện

○

Máy hút ẩm

△

Bộ thu sương dầu

○

Máy vớt dầu

○

Bôi trơn tối thiểu (MQL)

△

Tự động hóa

Cửa tự động

○

Cửa chắn tự động (cho giải pháp tự động hóa)

△

Bộ điều khiển phụ (Sub controller)

△

Giao tiếp cấp phôi thanh (Barfeeder interface)

●

M-code bổ sung (4 cặp)

○

Cổng giao tiếp tự động hóa

○

Mở rộng I/O (bao gồm IN & OUT)

16 tiếp điểm

○

Mở rộng I/O (bao gồm IN & OUT)

32 tiếp điểm

○

Bộ hứng sản phẩm (Parts catcher)

○

Băng tải sản phẩm (yêu cầu parts catcher)

○

Nguồn thủy lực

Xi lanh thủy lực tiêu chuẩn

Mạch hở (Open-center)

●

Bộ nguồn thủy lực tiêu chuẩn

35 bar

●
