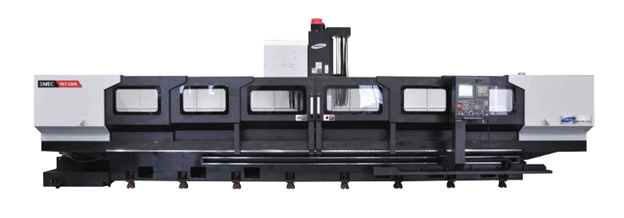

Máy phay giường CNC SMEC MCV510XL
Máy phay giường CNC SMEC MCV510XL là trung tâm gia công đứng cỡ lớn phù hợp cho xưởng gia công cơ khí vừa và lớn cần vừa chạy năng suất, vừa giữ độ ổn định kích thước khi gia công liên tục. Máy đáp ứng tốt các chi tiết dạng tấm, bệ, gá, khuôn plate và kết cấu nhôm/thép trong ngành ô tô–xe máy, thiết bị công nghiệp, với các nguyên công phay mặt, phay rãnh, khoan–tarô, doa và gia công biên dạng 2.5D/3D. Nhờ kết cấu tối ưu để rút ngắn thời gian phụ (cụm thay dao bố trí trực tiếp trên cột giúp thay dao nhanh, giảm thời gian không cắt) kết hợp dẫn hướng con lăn và vít me bi độ chính xác cao trên các trục, máy cho khả năng chạy nhanh khi chạy dao nhanh nhưng vẫn cứng vững khi cắt tải nặng, giúp chu kỳ gia công ổn định hơn, giảm dừng máy do rung/dao kêu và hạn chế phải chỉnh lại nhiều khi chuyển mã hoặc khi chạy ca dài.
Đặc điểm nổi bật

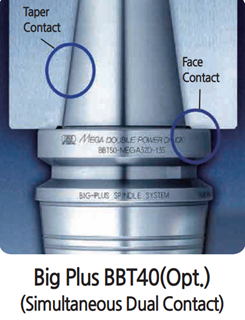

Trục chính tiếp xúc kép (BBT40)
| Hệ trục chính tiếp xúc kép BBT40 tạo đồng thời hai bề mặt tiếp xúc khi kẹp bầu dao, gồm mặt côn và mặt bích. Khi bầu dao được kẹp chặt, cơ cấu đo/khai thác biến dạng đàn hồi tại vùng tiếp xúc giúp hình thành tiếp xúc đồng thời, từ đó tăng độ cứng vững cụm trục chính – bầu dao và giảm rung động trong quá trình cắt. Nhờ độ ổn định cao, khả năng gia công được cải thiện và chất lượng bề mặt chi tiết tốt hơn ngay cả trong điều kiện cắt nặng. Hệ BBT40 tương thích hoàn toàn với hệ dụng cụ hiện có chuẩn BT40. |  |
Làm mát trục chính
Áp dụng bôi trơn mỡ bán vĩnh cửu cho ổ bi, kết hợp làm mát tuần hoàn áo nước (jacket) qua bộ làm mát dầu đến thân ổ bi là nguồn phát nhiệt chính. Cách bố trí này giúp giảm dịch chuyển nhiệt, duy trì độ ổn định khi gia công và kéo dài tuổi thọ trục chính.
Tấm chắn dung dịch và phoi (tiêu chuẩn)
Ngay cả khi đầu trục chính di chuyển lên hết hành trình trục Z, khu vực gia công vẫn được che phủ bởi tấm chắn để hạn chế dung dịch và phoi bắn ra ngoài.

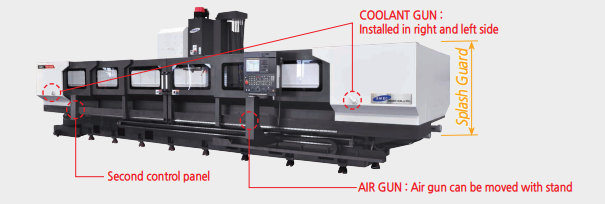

Thiết kế tùy chọn tối ưu theo thao tác của người vận hành
|  |
Bộ thay dao nhanh kiểu nhớ vị trí (Memory Random)
Cơ cấu thay dao kiểu cánh tay kép (Double Arm Swing) cho tốc độ thay dao rất nhanh. Thời gian chạy dao (Tool to Tool): 1,3 giây (60 Hz) |  |
Cơ cấu CAM bôi trơn ngâm dầu (Oil Bath Cam Type)
Thông thường máy côn BT30 hay dùng cơ cấu thay dao kiểu tang trống. Tuy nhiên, để giảm rung do cụm đầu tang trống có khối lượng lớn, SMEC ứng dụng cơ cấu CAM tốc độ cao do hãng phát triển, nâng độ ổn định khi thay dao và giảm thời gian không cắt.
Ổ chứa dao (Tool Magazine)
Sử dụng động cơ servo để vận hành ATC và ổ chứa dao, giúp thay dao tốc độ cao ổn định và hạn chế lỗi. Tốc độ quay ổ chứa dao cao góp phần rút ngắn thời gian phụ, tăng năng suất gia công. Số dao: 24 dao |  |

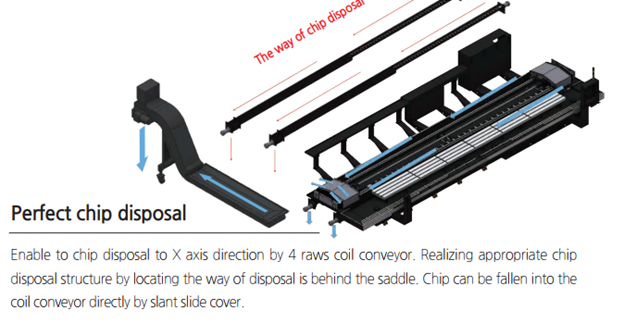

Hệ thống thoát phoi tối ưu
| Cho phép phoi rơi và thoát theo hướng trục X nhờ bố trí 4 bộ băng tải phoi dạng xoắn (coil conveyor). Kết cấu dẫn hướng thoát phoi đặt phía sau bệ trượt giúp phoi rơi trực tiếp vào băng tải qua tấm che trượt nghiêng, hạn chế tích phoi, giảm thời gian vệ sinh và nâng độ ổn định khi gia công liên tục. |  |

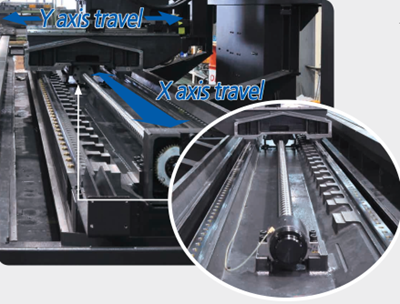

Cột máy di động
| Khi phôi được cố định, cột máy di chuyển theo trục X và trục Y để thực hiện gia công. Nhờ kết cấu này, ngay cả với phôi kích thước lớn và khối lượng nặng, hệ thống vẫn hạn chế hiện tượng vươn (overhang) theo trục X/Y, giúp tăng độ ổn định và đảm bảo độ chính xác gia công. |  |

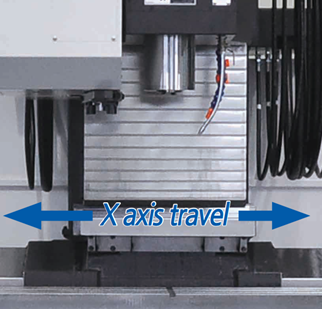

Tốc độ chạy nhanh trục
Tốc độ chạy nhanh (Rapid traverse): 24/30/30 m/phút
|  |
Tốc độ chạy nhanh (Rapid Traverse Rate)

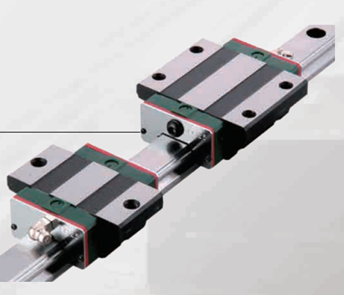

Để tăng tốc độ chạy nhanh, máy sử dụng dẫn hướng tuyến tính LM (Linear Motion) cho toàn bộ các trục, đạt tốc độ di chuyển nhanh vốn ít gặp ở dòng máy kích thước lớn. Để đảm bảo độ bền và chất lượng trong điều kiện gia công nặng, hệ thống áp dụng dẫn hướng tuyến tính con lăn (Roller LM Guide) của Schneeberger (Đức).
Dẫn hướng (Guide Way)
|  |

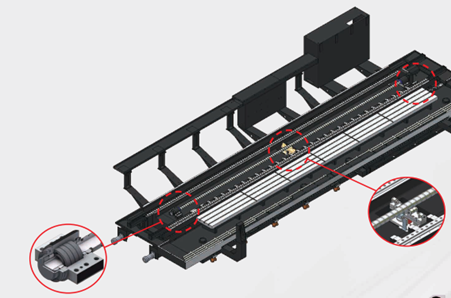

Bố trí gối đỡ vitme (Adopting support)
| Với máy trục dài, vitme bi có thể bị võng do tải trọng lớn. Máy bổ sung cơ cấu gối đỡ hỗ trợ vitme, giúp giảm mô-men gây võng và hạn chế rơ/độ chùng, từ đó tăng độ ổn định khi chạy nhanh và khi gia công. |  |
Bộ bơm bôi trơn tự động
| Bộ bơm bôi trơn tự động sử dụng dầu LHL-X100, tạo lớp màng dầu ổn định để hạn chế mài mòn và đảm bảo bôi trơn đồng đều. Hệ thống kiểu mỡ giúp dầu bôi trơn bền hơn, góp phần nâng độ tin cậy vận hành và kéo dài tuổi thọ cụm chuyển động. |  |

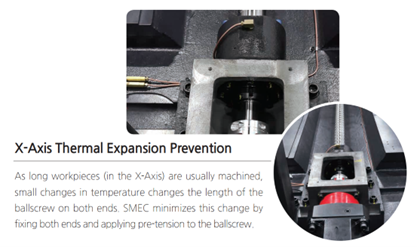

Hạn chế giãn nở nhiệt trục X
| Khi gia công chi tiết dài theo trục X, chỉ một thay đổi nhiệt độ nhỏ cũng có thể làm vitme bi giãn nở theo chiều dài, ảnh hưởng đến độ chính xác. SMEC giảm thiểu hiện tượng này bằng cách cố định hai đầu vitme và tạo lực căng trước (pre-tension) cho vitme, giúp ổn định kích thước trong quá trình gia công liên tục. |  |

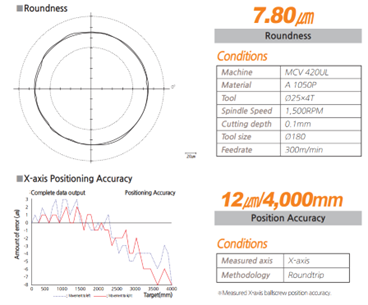

Độ chính xác cao

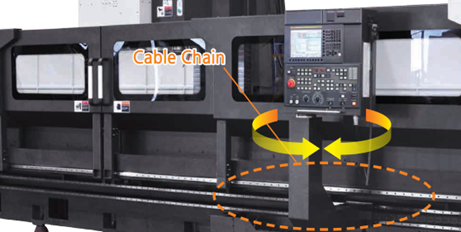

Xích dẫn cáp (Cable Chain)
| Toàn bộ dây điện cấp cho trục chính và bó dây tín hiệu đi tới bảng điều khiển (OP Panel) đều được bảo vệ trong xích dẫn cáp, giúp hệ thống đi dây gọn gàng, chuyên nghiệp và tăng độ an toàn vận hành. Nhờ xích dẫn cáp, dây dẫn được chống gập, chống cọ xát và hạn chế đứt gãy do chuyển động lặp lại của bảng điều khiển, từ đó giảm rủi ro hỏng hóc, giảm thời gian dừng máy và nâng cao độ tin cậy khi sản xuất liên tục. |  |
Thông số kĩ thuật
Hạng mục | MCV 510XL | ||
Hành trình tối đa (X/Y/Z) | mm | 4.000/510/550 | |
Khoảng cách từ mặt bàn đến mũi trục chính | mm | 150 ~ 700 | |
Khoảng cách từ tâm trục chính đến cột máy | mm | 675 | |
Kích thước bàn máy | mm | 4.600 × 550 | |
Bề mặt bàn |
| Ren M16 | |
Trục chính | Tốc độ trục chính | vòng/phút | 12.000 |
Côn trục chính |
| NT40 | |
Đường kính trong ổ bi trục chính | mm | Ø70 | |
Công suất động cơ trục chính (liên tục/30 phút) | kW | 15/11 | |
Chạy dao | Tốc độ chạy nhanh (X/Y/Z) | m/phút | 24/30/30 |
Lượng chạy dao cắt | mm/phút | 1 ~ 10.000 | |
ATC | Chuôi dao |
| BT40 / BBT40 |
Sức chứa ổ dao |
| 30 | |
Thời gian đổi dao (T–T) | giây | 1,5 | |
Chiều dài dao tối đa / khối lượng | mm / kg | 300 / 8 | |
Đường kính dao tối đa (khi ô kề trống) | mm | Ø90 (Ø140) | |
Nguồn điện | kVA | 32 | |
Diện tích lắp đặt (D×R×C) | mm | 2.810 × 7.925 × 3.093 | |
Khối lượng máy | kg | 21.000 | |
Hệ điều khiển CNC |
| FANUC Series | |
Ghi chú: Thiết kế và thông số có thể thay đổi mà không cần thông báo trước.
Phụ kiện tiêu chuẩn/tùy chọn
Phụ kiện tiêu chuẩn
- Bộ đế cân chỉnh và bu lông cân máy
- Bồn dung dịch tưới nguội
- Bộ dụng cụ và hộp dụng cụ
- Hệ che chắn phoi/dung dịch làm mát (splash guard)
- Máy chủ dữ liệu truyền chương trình tốc độ cao (Data Server)
- Chức năng điều khiển biên dạng nâng cao AICC II
- Bàn máy dạng rãnh chữ T (T-slot)
Phụ kiện tùy chọn
- Băng tải phoi dạng nâng (Lift-up chip conveyor)
- Băng tải trục vít (dùng cho phương án băng tải phoi xả phía sau)
- Tay quay xung 3 trục (MPG 3 trục)
