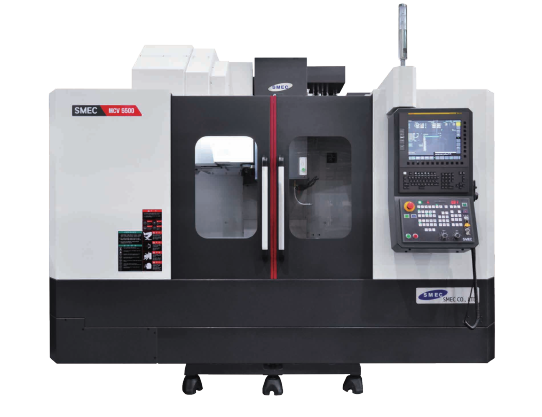

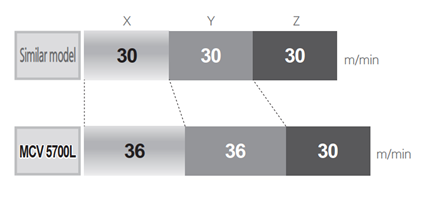

• Đáp ứng động học nhanh, cho tốc độ chạy nhanh cao, giúp giảm thời gian phụ và giảm tiếng ồn khi vận hành.
• Tăng độ bền, độ cứng vững, phù hợp gia công tốc độ cao.
• So với dẫn hướng LM dạng bi (Ball Type): tăng khả năng chống mài mòn, cải thiện độ chính xác hành trình và tuổi thọ.

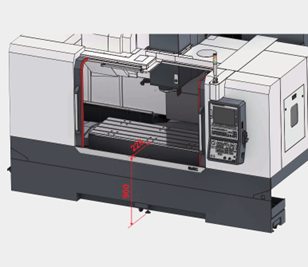

• Khi mở cửa, có thể đưa pa lăng/cẩu vào sâu qua vị trí trung tâm bàn máy, giúp nâng hạ và đưa phôi nặng vào máy thuận tiện.
• Khoảng hở giữa vỏ che và mép bàn được tối ưu để dễ gá/thoát phôi, đồng thời tiếp cận toàn bộ bề mặt bàn để thao tác, vệ sinh và bảo trì.

Khoảng cách giữa cửa trước và bàn: 220 mm

Chiều cao từ sàn đến mặt bàn: 900 mm

• Giảm diện tích lắp đặt nhờ kết cấu máy gọn.
• Thiết kế thoát phoi hiệu quả, hỗ trợ vận hành sạch và ổn định.
• Bảng điều khiển vận hành (OP Panel) bố trí tập trung, thuận tiện thao tác.
• Cho phép bố trí nhiều máy hơn trong cùng diện tích nhà xưởng, phù hợp mở rộng công suất.

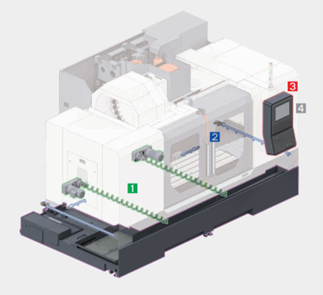

1) Băng tải phoi dạng xoắn (Coil Conveyor)

• 2 băng tải xoắn tích hợp tiêu chuẩn giúp thu gom và tải phoi hiệu quả trong quá trình gia công.

2) Hệ thống rửa giường máy (Bed Flushing)

• Hệ thống xả/rửa dọc hai bên giường máy giúp ngăn phoi tích tụ và tăng hiệu quả làm sạch phoi.

3) Bảng điều khiển vận hành tối ưu thao tác (Operator-centric OP Panel)

• OP Panel dạng xoay giúp thao tác thuận tiện; bàn phím QWERTY, nút bấm dễ quan sát và bố trí hợp lý giúp giảm thao tác thừa, tăng hiệu suất vận hành.

4) Bộ tùy chọn NC hiệu năng cao tiêu chuẩn (High Performance NC Options Made Standard)

• Trang bị tiêu chuẩn màn hình LCD lớn 15 inch, data server và nhiều tùy chọn NC giúp nâng hiệu suất gia công và tối ưu vận hành cho sản xuất.

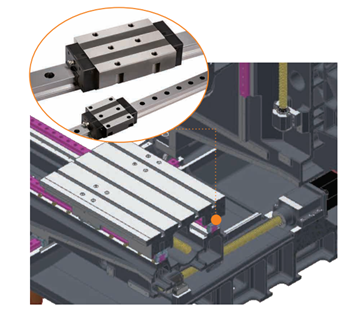

Áp dụng dẫn hướng tuyến tính LM dạng con lăn (Roller Type LM Guide) trên toàn bộ các trục giúp giảm tiếng ồn khi dịch chuyển; đồng thời khả năng tăng/giảm tốc vượt trội giúp rút ngắn thời gian không cắt gọt, tối ưu năng suất gia công.

• Bàn trượt (saddle) độ cứng vững cao, không vươn quá theo trục X
  Với hành trình trục X thuộc nhóm lớn trong phân khúc và kết cấu bàn trượt cứng vững, máy cho phép gia công ổn định nhiều loại vật liệu, phù hợp cả với chi tiết dạng dài.
• Bệ dẫn hướng trục Y dạng 4 dãy
  Giảm hiện tượng vươn quá nhờ 4 dãy dẫn hướng LM đỡ trục Y với bề rộng bệ dẫn hướng thuộc nhóm lớn trong phân khúc, tăng độ ổn định khi gia công.
• Cột chữ Z dạng vòm (arched column) độ cứng vững cao
  Thiết kế cột dạng vòm giúp tăng độ cứng vững tổng thể, đảm bảo khả năng gia công chính xác và ổn định trong thời gian dài.

Model

Hành trình (mm)

Trục X

Trục Y

Trục Z

MCV 5700L

1.600

570

520

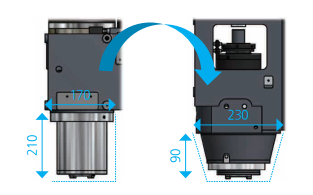

• Đầu truyền động trực tiếp tốc độ cao
• Độ chính xác cao, làm mát hiệu quả
  Thiết kế quill giúp đạt tốc độ cao và độ chính xác cao, đồng thời tăng độ cứng vững và hạn chế tăng trưởng nhiệt nhờ tản nhiệt cưỡng bức.

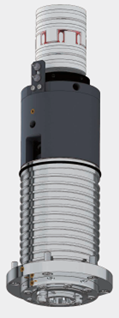

Cụm trục chính siêu chính xác được đỡ bởi 4 dãy ổ bi tiếp xúc góc cấp chính xác P4 cho phép vận hành tốc độ cao và gia công chính xác; đầu trục chính truyền động trực tiếp giúp giảm rung và hạn chế tăng trưởng nhiệt nhờ cơ chế tản nhiệt cưỡng bức.

• Tốc độ trục chính tối đa: 12.000 vòng/phút
• Công suất (liên tục/tối đa): 11 / 22,2 kW
• Mô-men xoắn (liên tục/tối đa): 70,1 / 141,4 N·m

Để vận hành liên tục ở tốc độ cao trong thời gian dài, có thể sử dụng cụm làm mát dầu tuần hoàn dầu làm lạnh quanh ổ bi trục chính nhằm giảm biến dạng nhiệt và duy trì độ chính xác gia công.

• Làm mát đế động cơ trục chính
• Làm mát tuần hoàn vào/ra của trục chính

Cơ cấu tiếp xúc kép tạo đồng thời tiếp xúc côn và tiếp xúc mặt bích khi kẹp bầu dao vào trục chính:

• Tăng độ ổn định nhờ giảm rung khi cả côn và mặt bích cùng tiếp xúc
• Nâng cao khả năng cắt và chất lượng bề mặt trong điều kiện gia công nặng
• Tương thích 100% với dụng cụ hiện có chuẩn BT40

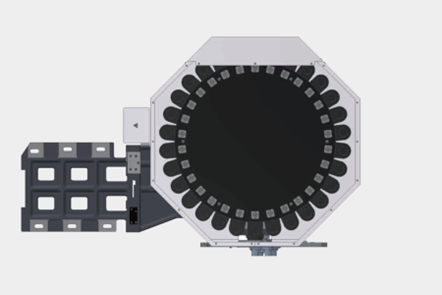

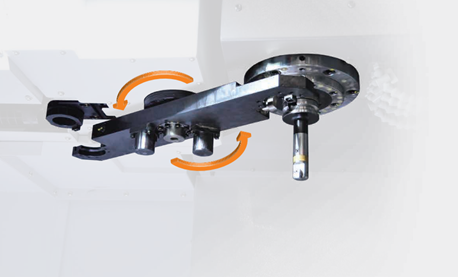

Ổ chứa dao ATC tiêu chuẩn 30 dao được thiết kế với quãng di chuyển ngắn, giúp rút ngắn thời gian thay dao và tăng hiệu suất vận hành. Cơ cấu thay dao nhanh, ổn định nhờ phương thức chọn dao ngẫu nhiên (memory random) kết hợp tay thay dao kiểu tay đôi, giảm tối đa thời gian không cắt gọt trong chu trình gia công.

• Sức chứa ổ dao: 30 dao
• Thời gian thay dao dao–dao: 1,3 giây (60Hz)
• Đường kính dao lớn nhất (vị trí kề trống): 80 (125) mm
• Chiều dài dao lớn nhất: 300 mm
• Khối lượng dao lớn nhất: 8 kg

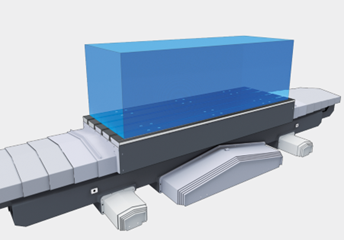

Kích thước bàn và tải trọng bàn được tăng cường để đáp ứng vùng gia công lớn, phù hợp gia công chi tiết dài hoặc gá đặt nhiều đồ gá/chi tiết trên cùng một lần set-up.

• Kích thước bàn: 1.700 × 570 mm
• Mặt bàn: 18H8 T-slot × p125 × 4 rãnh
• Tải trọng bàn: 1.000 kgf

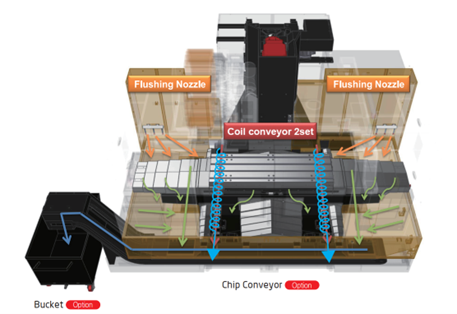

Hệ thống xả phoi hoàn chỉnh nhờ chuỗi giải pháp gồm vòi tưới nguội, tưới rửa băng máy (bed flushing), băng tải phoi dạng cuộn (coil conveyor) và băng tải phoi (chip conveyor), giúp phoi thoát nhanh, hạn chế ứ đọng và giảm thời gian vệ sinh máy.

• Thiết kế tấm chắn phoi dạng chữ nhật lớn (S/Guard) kết hợp thùng dung dịch tưới nguội phía sau giúp thu gom phoi hiệu quả
• Tưới rửa băng máy hỗ trợ đẩy phoi ra khỏi bề mặt băng, tăng độ sạch vùng làm việc
• Băng tải phoi có thể lắp trái hoặc phải theo bố trí nhà xưởng để tối ưu hướng xả phoi và không gian lắp đặt

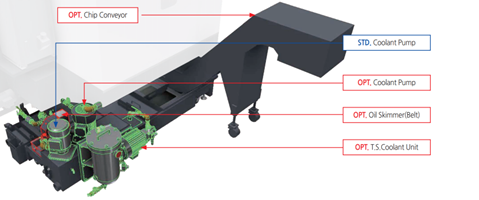

Thùng dung dịch dung tích lớn bố trí phía sau máy giúp thao tác thay dung dịch, vệ sinh thùng và bảo trì bơm thuận tiện, phù hợp môi trường sản xuất liên tục.

• Dung tích thùng dung dịch tưới nguội: 400 lít
• Tùy chọn: băng tải phoi, bơm dung dịch tưới nguội, bộ gạt dầu (oil skimmer dạng băng), bộ tưới nguội qua trục chính (TSC)

Đặc trưng

MCV 5700L

Hành trình

Hành trình trục X

mm

1,600

Hành trình trục Y

mm

570

Hành trình trục Z

mm

520

Khoảng cách mũi trục chính - mặt bàn

mm

150 ~ 670

Bàn máy

Kích thước bàn

mm

1,700 × 570

Tải trọng bàn

kgf

1,000

Mặt bàn

mm

18H8 rãnh chữ T × p125 × 4ea

Trục chính

Tốc độ trục chính

rpm

12,000

Công suất

kW

11 / 15(30tối thiểu) / 18.5(2.5tối thiểu) / 22.2(tối đa)

Mô-men xoắn

N·m

70.1 / 95.5(30tối thiểu) / 117.8(2.5tối thiểu) / 141(tối đa)

Tốc độ chạy dao

Tốc độ chạy nhanh trục X

m/min

36

Tốc độ chạy nhanh trục Y

m/min

36

Tốc độ chạy nhanh trục Z

m/min

30

Tốc độ chạy dao cắt (X/Y/Z)

mm/min

1~15,000

ATC

Chuôi côn dao

-

BBT40(BT40)

Bulông kéo (Pull Stud)

-

MAS P40T-1

Số dao trong ổ chứa

ea

30

Đường kính dao lớn nhất (khi ô kế cận trống)

mm

80(125)

Chiều dài/khối lượng dao lớn nhất

mm/kg

300/8

Thời gian thay dao (T-T)

giây

1.3(60Hz), 1.6(50Hz)

Phương thức thay dao

-

Cơ cấu thay dao tay đôi kiểu vung quay

Phương thức chọn dao

-

Quản lý/vị trí dao ngẫu nhiên có nhớ

Kích thước - Khối lượng

Kích thước (có băng tải phoi bên hông) (D×R×C)

mm

3,754(4,954) × 2,099 × 2,786

Kích thước (có băng tải phoi phía sau) (D×R×C)

mm

-

Khối lượng máy

kg

7,000

Hệ thống

Dung tích bồn dung dịch tưới nguội

Liter

400

Nguồn điện

kVA/V

32/220

Hệ điều khiển

-

FANUC 0i-MF Plus

Hạng mục

Loại/Thông số

MCV 5700L

Trục chính (Spindle)

Tốc độ trục chính (RPM)

12R

●

15R

○

Bộ làm lạnh trục chính (Spindle chiller)

●

Bộ thay dao tự động (ATC)

Loại chuôi dao

BBT40

●

CAT40

○

HSK-A63

X

Bu-lông kéo (Pull stud)

45°

●

Bàn máy & Cột máy (Table & Column)

Bàn máy rãnh T (T-slot table)

●

Cột cao (High column)

200 mm

○

300 mm

○

400 mm

○

Hệ thống tưới nguội & thoát phoi (Coolant/Chip)

Tấm chắn dung dịch (FULL SPLASH GUARD)

●

Tưới nguội dạng vòi sen (Shower coolant)

○

Súng tưới nguội (Coolant gun)

○

Rửa bàn/bệ bằng dung dịch (Bed flushing)

●

Súng khí (Air gun)

○

Thổi khí (Air blow)

○

Thổi khí đo dao (kèm thiết bị đo dao)

○

Vít tải phoi trong (Internal screw conveyor)

●

Băng tải phoi kiểu bản lề (Chip conveyor, HINGE)

Trái (Left)

○

Phải (Right)

○

Sau (Rear)

X

Băng tải phoi kiểu gạt (Chip conveyor, SCRAPER)

Trái (Left)

○

Phải (Right)

○

Sau (Rear)

X

Thùng phoi (Chip bucket)

Tiêu chuẩn STD (380 L)

○

Dạng xoay (Rotating) (200 L)

○

Thiết bị điện (Electrical)

Đèn tháp 3 tầng & còi báo (3-step patrol lamp & buzzer)

●

Đèn tủ điện (Electric cabinet light)

○

MPG rời (Remote MPG)

○

MPG 3 trục

●

Bộ đếm hành trình (Work counter)

GUI

●

Tổng bộ đếm (Total counter)

GUI

●

Bộ đếm dao (Tool counter)

GUI

●

Bộ đếm đa năng (Multi counter)

GUI

●

Aptomat chống rò (Residual current breaker)

○

AVR – ổn áp tự động (Auto Voltage Regulator)

○

Hạng mục

Loại/Thông số

MCV 5700L

Thiết bị điện (Electrical equipment)

Máy biến áp (Transformer)

50 kVA

○

Tự động ngắt nguồn (Auto Power Off)

○

Mô-đun lưu điện khi mất nguồn (Power outage backup module)

○

Chống rơi trục Z (Z-axis drop prevention)

●

Tùy chọn gia công chính xác (Precision option)

AICC II (AI Contour Control II)

●

Điều khiển giật (Jerk control)

●

Điều khiển dung sai mượt (Smooth tolerance plus control)

●

Chức năng chọn điều kiện gia công

●

Chức năng chọn chất lượng gia công

●

Máy chủ dữ liệu (Data server)

●

Manual Guide i

●

Đo kiểm (Measurement)

Thiết bị kiểm tra chạm phôi (Workpiece contact check device)

TACO

○

SMC

○

Thiết bị đo dao tự động (Auto tool measuring device)

○

Phát hiện gãy dao (Tool breakage detection)

○

Thước quang (Linear scale)

Trục X

○

Trục Y

○

Trục Z

○

Cảm biến mức dung dịch tưới nguội (Coolant level detection)

○

Môi trường (Environmental)

Điều hòa tủ máy (Air conditioner)

○

Bộ thu sương dầu (Oil mist collector)

○

Bộ gạt tách dầu (Oil skimmer)

○

Đồ gá & tự động hóa (Fixture & automation)

Cửa tự động (Auto door)

STD (tiêu chuẩn)

○

High speed

X

Cửa chớp tự động (Auto shutter)

X

Bảng điều khiển phụ (Operation sub-console)

○

Bàn xoay NC (NC rotary table)

○

Giao tiếp bàn xoay NC (NC rotary table interface)

○

Điều khiển bàn xoay (Rotary table control)

1 trục

○

2 trục

○

Bổ sung M-code (4 bộ) (Add. M-code)

○

Giao tiếp robot (Robot interface)

○

Mở rộng I/O (I/O expansion)

○

Thiết bị thủy lực (Hydraulic)

Bộ thủy lực cho đồ gá (Hydraulic unit for fixtures)

○

Thiết bị an toàn (Safety)

Khóa liên động cửa (Door interlock)

●

KCs

●
