Máy phay đứng là gì?

Máy phay đứng là dòng máy phay có trục chính đặt theo phương thẳng đứng, dao cắt tiếp cận phôi từ phía trên xuống. Cách bố trí này giúp người vận hành dễ quan sát vùng gia công, dễ căn chỉnh vị trí dao và thuận tiện khi xử lý các công việc phổ thông trong xưởng cơ khí như phay mặt, phay bậc, phay rãnh ngắn, khoan, doa, khoét lỗ hoặc làm đồ gá.

Với xưởng nhỏ, máy phay đứng thường được xem là lựa chọn dễ khai thác hơn khi công việc thay đổi liên tục, chi tiết gia công không cố định và cần một thiết bị linh hoạt để xử lý nhiều dạng nguyên công khác nhau. Tuy nhiên, hiệu quả sử dụng vẫn phụ thuộc vào kích thước máy, hành trình bàn, công suất trục chính, độ cứng vững, dao cụ, đồ gá và tay nghề vận hành.

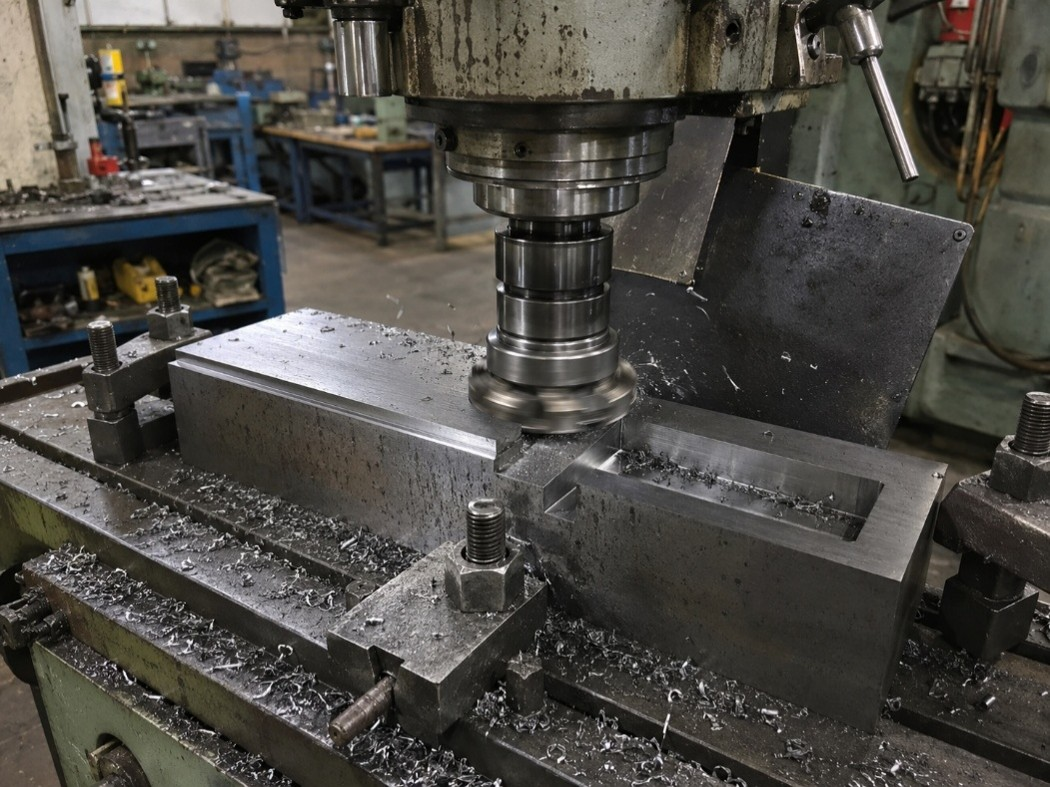

Phay mặt phẳng, phay bậc, phay rãnh phù hợp với máy phay đứng

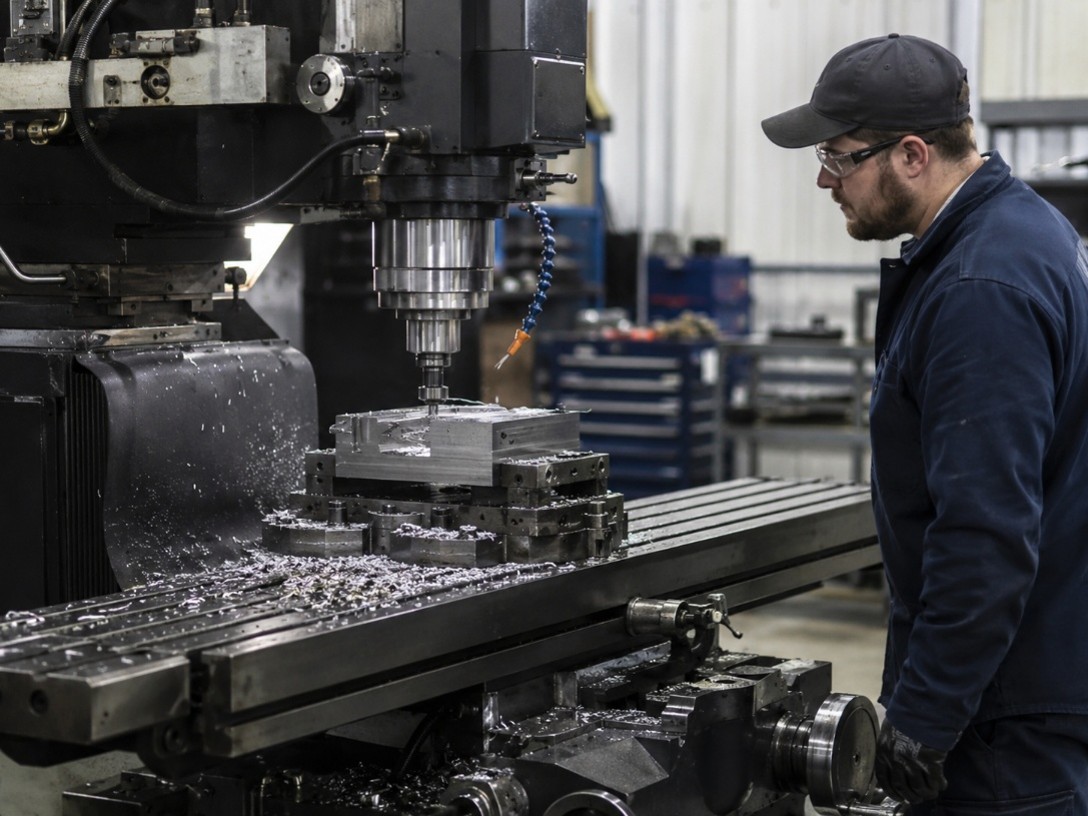

Ưu điểm của máy phay đứng

Ưu điểm lớn của máy phay đứng là tính linh hoạt. Với trục chính đặt thẳng đứng và vùng gia công dễ quan sát, người vận hành có thể thao tác thuận tiện hơn khi gia công chi tiết nhỏ, chi tiết vừa, chi tiết sửa chữa hoặc đồ gá. Đây là lý do máy phay đứng thường được xem là lựa chọn dễ tiếp cận với xưởng cơ khí nhỏ và thợ vận hành phổ thông.

Máy phay đứng cũng phù hợp với các công việc cần phay mặt, phay rãnh, khoan lỗ, doa lỗ hoặc gia công theo vị trí trên mặt chi tiết. Nếu xưởng thường làm hàng đơn chiếc, hàng sửa chữa, chi tiết thay đổi liên tục hoặc cần xử lý nhiều dạng việc trong cùng một máy, máy phay đứng thường dễ khai thác hơn so với máy phay ngang.

Hạn chế của máy phay đứng

Máy phay đứng không phải lựa chọn tối ưu cho mọi dạng gia công. Với các chi tiết dài, nặng, cần bóc vật liệu nhiều hoặc các nguyên công cần dùng dao phay trụ, dao phay đĩa, dao phay cạnh, máy phay ngang có thể phù hợp hơn tùy từng trường hợp. Một số công việc như phay rãnh dài, phay then dài, phay mặt bên hoặc gia công bằng tổ hợp dao có thể không thuận tiện bằng máy phay ngang.

Ngoài ra, khả năng gia công của máy phay đứng còn phụ thuộc vào kích thước máy, hành trình bàn máy, công suất trục chính, độ cứng vững, tình trạng cơ khí, đồ gá, dao cụ và tay nghề vận hành. Vì vậy, khi chọn máy phay đứng, xưởng không nên chỉ nhìn vào tên máy, mà cần đối chiếu với kích thước chi tiết, vật liệu gia công và nhóm công việc thường làm.

>> Đừng bỏ lỡ Máy phay đứng CNC SMEC MCV 4500D

Máy phay ngang là gì?

Máy phay ngang là dòng máy phay có trục chính đặt theo phương nằm ngang, thường dùng với các loại dao phay lắp trên trục gá dao để gia công rãnh dài, then, mặt bên, mặt cạnh hoặc một số chi tiết cần dao tiếp cận theo phương ngang. So với máy phay đứng, máy phay ngang không phải lúc nào cũng linh hoạt bằng trong các công việc sửa chữa nhỏ, nhưng lại phù hợp hơn khi xưởng có nhóm nguyên công rõ ràng.

Dòng máy này nên được cân nhắc khi xưởng thường xuyên gia công chi tiết dài, rãnh dài, then dài, bánh răng hoặc các bề mặt cần sử dụng dao phay trụ, dao phay đĩa, dao phay cạnh. Trước khi chọn máy phay ngang, xưởng cần kiểm tra kỹ loại chi tiết thường làm, dao cụ cần dùng, phương án gá đặt và khả năng vận hành của thợ để tránh đầu tư máy nhưng không khai thác hết hiệu quả.

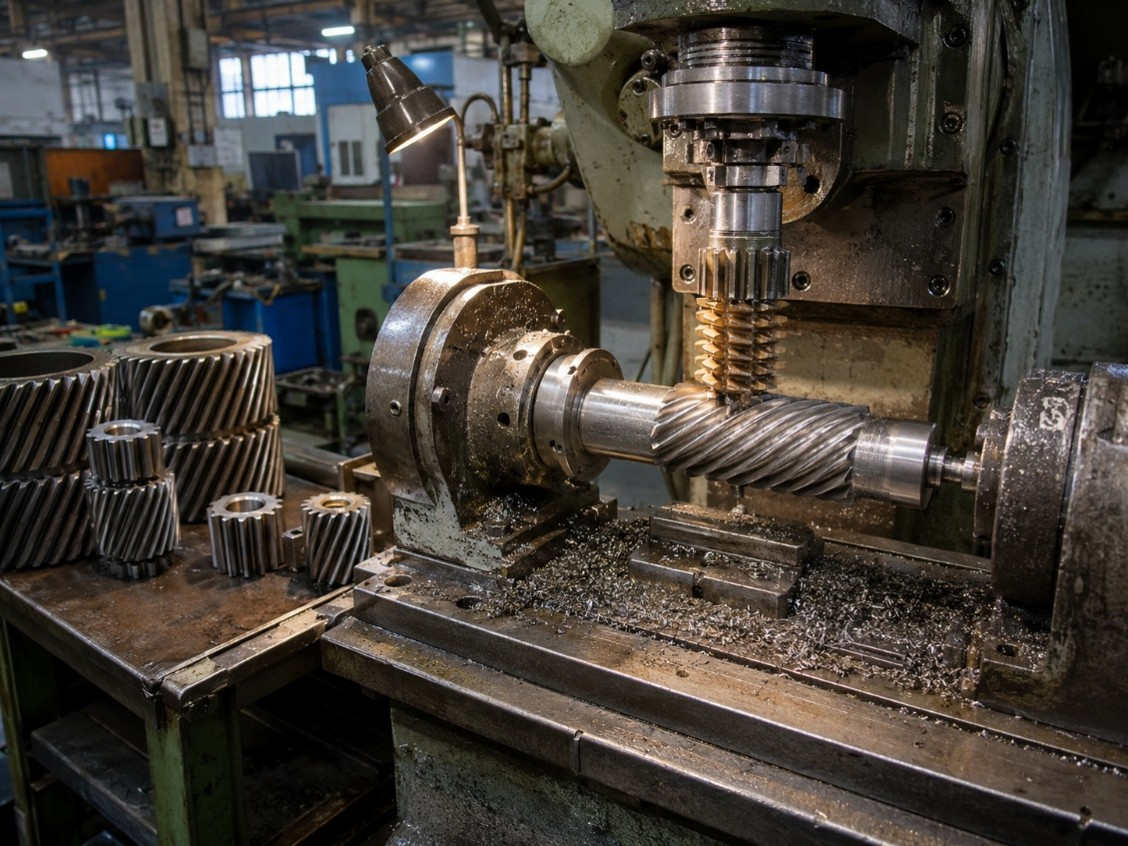

Phay bánh răng, rãnh xoắn phù hợp với máy phay ngang

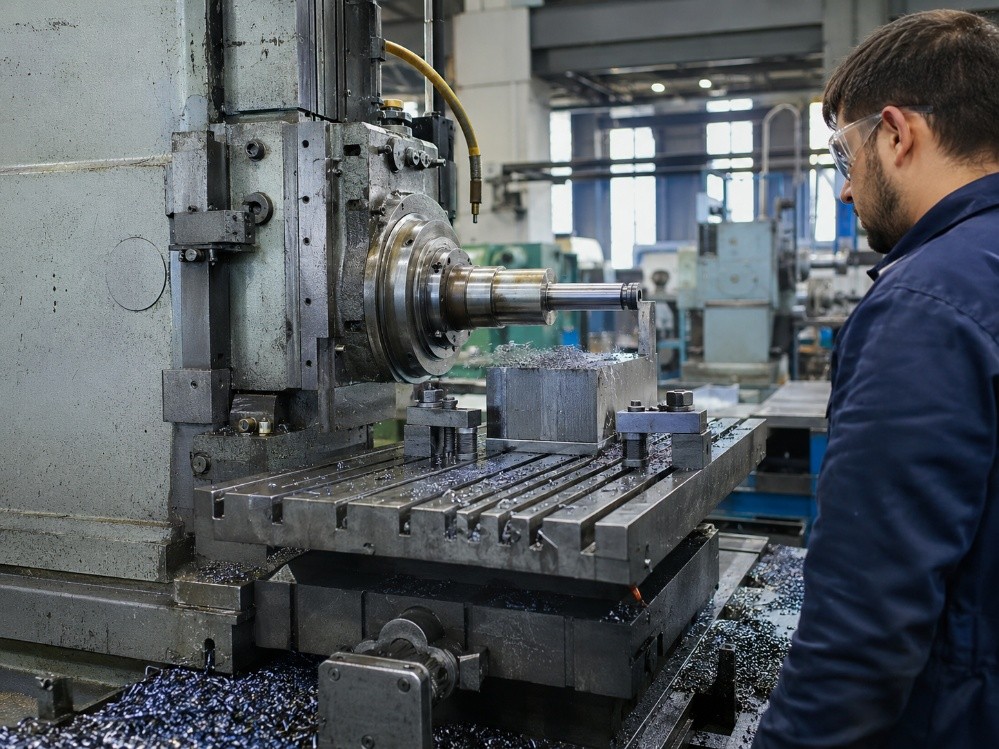

Ưu điểm của máy phay ngang

Ưu điểm của máy phay ngang nằm ở khả năng xử lý tốt một số nguyên công phay cạnh, phay rãnh, phay then và phay mặt bên. Với cách bố trí trục chính nằm ngang, máy có thể sử dụng các loại dao phay gắn trên trục gá dao để gia công những bề mặt hoặc rãnh mà máy phay đứng không phải lúc nào cũng thuận tiện.

Máy phay ngang cũng phù hợp với các chi tiết dài hoặc các công việc cần bóc vật liệu ổn định tùy kích thước máy, công suất trục chính, độ cứng vững và phương án gá đặt. Nếu xưởng thường xuyên làm rãnh dài, then dài, mặt bên hoặc các chi tiết cần dao phay đĩa, dao phay trụ, máy phay ngang có thể là lựa chọn hợp lý hơn so với chỉ dùng máy phay đứng.

Hạn chế của máy phay ngang

Máy phay ngang không phải lựa chọn linh hoạt nhất cho mọi xưởng nhỏ. Với các công việc phổ thông như phay mặt, khoan, doa, khoét lỗ, gia công hốc nhỏ, sửa chữa chi tiết đơn chiếc hoặc làm đồ gá thay đổi liên tục, máy phay đứng thường dễ quan sát và dễ thao tác hơn.

Ngoài ra, máy phay ngang thường cần chọn đúng dao cụ, trục gá dao, đồ gá và phụ kiện theo từng nguyên công. Nếu xưởng chưa có nhu cầu rõ ràng về phay rãnh dài, phay then, phay mặt bên hoặc gia công bằng dao phay trụ, dao phay đĩa, việc đầu tư máy phay ngang trước có thể khó khai thác hết hiệu quả. Với xưởng nhỏ làm nhiều loại chi tiết khác nhau, nên cân nhắc kỹ dạng việc thường làm trước khi chọn máy phay ngang.

Máy phay đứng và máy phay ngang khác nhau thế nào?

Máy phay đứng và máy phay ngang khác nhau chủ yếu ở hướng trục chính, cách gá dao, khả năng quan sát vùng gia công và nhóm nguyên công phù hợp. Cả hai đều dùng để gia công phay, nhưng không nên xem là hai dòng máy giống nhau hoàn toàn. Mỗi loại sẽ phù hợp với một kiểu công việc, dạng chi tiết và cách vận hành khác nhau trong xưởng cơ khí.

Máy phay đứng có trục chính đặt theo phương thẳng đứng, thường thuận tiện khi gia công chi tiết nhỏ và vừa, phay mặt, phay rãnh, khoan, doa, khoét lỗ hoặc làm đồ gá. Máy phay ngang có trục chính nằm ngang, phù hợp hơn với các nguyên công cần dao phay trụ, dao phay đĩa, dao phay cạnh, phay rãnh dài, phay then, phay mặt bên hoặc một số công việc cần khả năng cắt ổn định hơn tùy cấu hình máy.

>> Máy phay đứng CNC SMEC HYST 5700 series có kết cấu dẫn hướng kết hợp với trục X/Y dùng dẫn hướng tuyến tính kiểu ray trượt giúp chuyển động nhanh và ổn định để giảm thời gian chạy không cắt khi chương trình có nhiều bước di chuyển và đổi dao.

Xưởng nhỏ nên chọn máy phay đứng hay máy phay ngang?

Với phần lớn xưởng cơ khí nhỏ, nếu chỉ đầu tư một máy phay đầu tiên, máy phay đứng thường là lựa chọn dễ khai thác hơn. Lý do là máy phay đứng có tính linh hoạt cao, dễ quan sát vùng gia công và phù hợp với nhiều công việc phổ thông như phay mặt, phay rãnh, khoan, doa, khoét lỗ, làm đồ gá, sửa chữa chi tiết và gia công chi tiết nhỏ đến vừa.

Máy phay ngang vẫn là lựa chọn tốt, nhưng nên chọn khi xưởng đã có nhu cầu gia công rõ ràng, chẳng hạn thường xuyên phay rãnh dài, phay then, phay mặt bên, dùng dao phay trụ, dao phay đĩa hoặc gia công các chi tiết cần cắt ổn định theo phương ngang. Nếu xưởng làm nhiều loại việc khác nhau, chi tiết thay đổi liên tục và chưa có nhóm sản phẩm cố định, máy phay đứng thường an toàn hơn để bắt đầu.

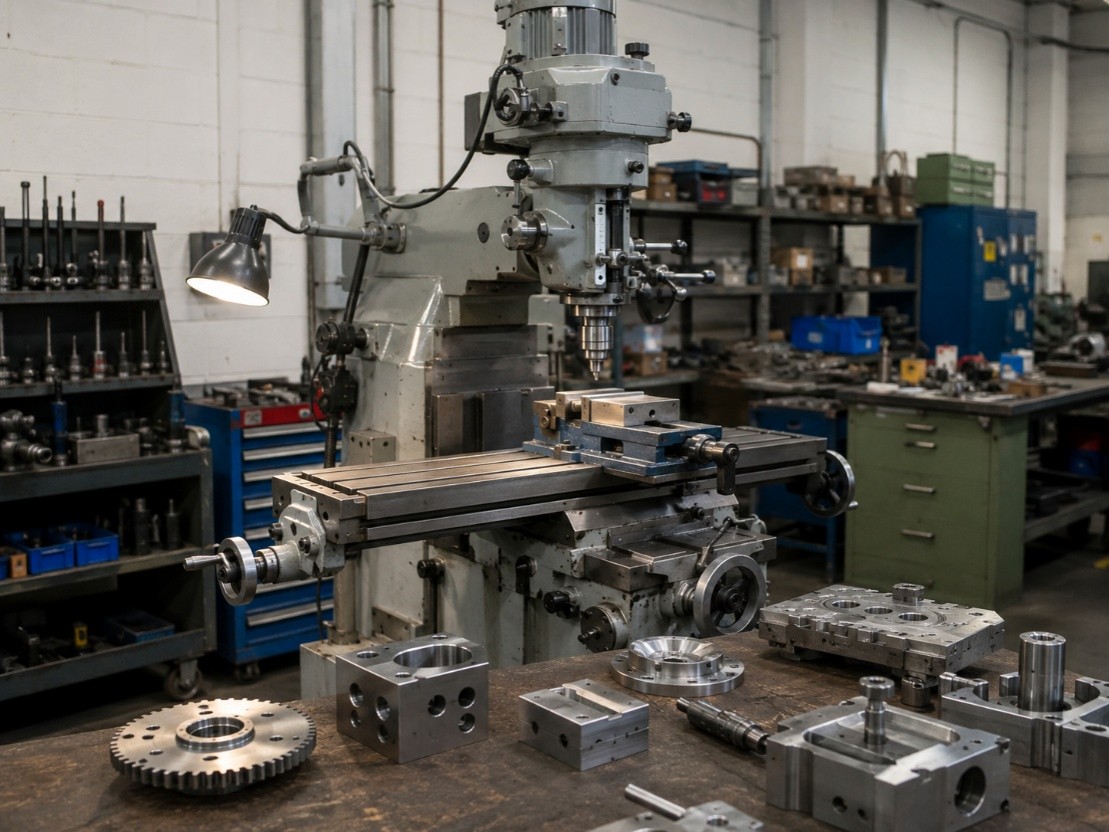

Nên chọn máy phay đứng nếu xưởng làm nhiều việc khác nhau

Xưởng nhỏ thường phải xử lý nhiều dạng công việc trong cùng một ngày, từ sửa chữa chi tiết, làm đồ gá, phay mặt, phay rãnh, khoan lỗ đến gia công chi tiết đơn chiếc theo bản vẽ. Trong những trường hợp này, máy phay đứng có lợi thế vì người vận hành dễ quan sát dao, phôi và vùng gia công từ phía trên.

Máy phay đứng cũng phù hợp hơn khi xưởng cần thao tác linh hoạt, thay đổi dao cụ thường xuyên hoặc gia công các chi tiết nhỏ và vừa. Với một máy phay đứng, xưởng có thể xử lý nhiều nguyên công cơ bản mà không cần đầu tư ngay nhiều loại máy khác nhau.

Xưởng nên ưu tiên máy phay đứng nếu công việc chính là:

• Gia công chi tiết nhỏ và vừa
• Làm đồ gá, chi tiết phụ trợ
• Sửa chữa cơ khí
• Phay mặt, phay rãnh, phay bậc
• Khoan, doa, khoét lỗ trên chi tiết
• Gia công đơn chiếc hoặc chi tiết thay đổi thường xuyên

>> Máy phay đứng CNC SMEC LCV 1060 thích hợp cho các xưởng gia công khuôn tấm, đồ gá cỡ lớn, chi tiết dạng tấm và dạng hộp, bệ máy, chi tiết kết cấu dài

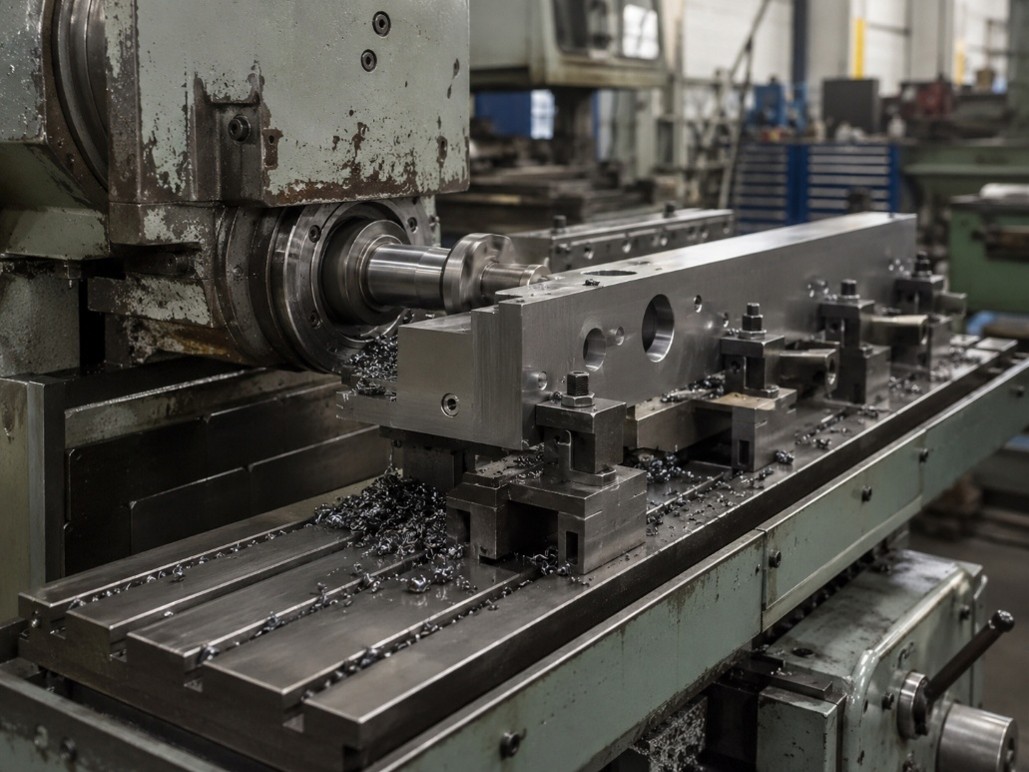

Nên chọn máy phay ngang nếu xưởng có nhu cầu gia công rõ ràng

Máy phay ngang phù hợp hơn khi xưởng có nhóm công việc ổn định và cần khai thác đúng thế mạnh của trục chính nằm ngang. Dòng máy này thường thuận lợi với các nguyên công dùng dao phay trụ, dao phay đĩa, dao phay cạnh, dao phay góc hoặc dao phay module tùy cấu hình máy và phụ kiện đi kèm.

Nếu xưởng thường xuyên phay rãnh dài, then dài, mặt bên, bánh răng hoặc các chi tiết dài cần gá chắc và cắt ổn định, máy phay ngang có thể là lựa chọn hợp lý. Tuy nhiên, trước khi đầu tư, xưởng cần kiểm tra kỹ loại chi tiết thường gia công, dao cụ cần dùng, phương án gá đặt và khả năng vận hành của thợ.

Xưởng nên cân nhắc máy phay ngang nếu công việc chính là:

• Phay rãnh dài, then dài
• Phay mặt bên, phay cạnh
• Gia công bằng dao phay trụ, dao phay đĩa, dao phay cạnh
• Gia công bánh răng hoặc rãnh đặc biệt tùy phụ kiện
• Gia công chi tiết dài hoặc cần cắt ổn định hơn tùy model
• Bổ sung năng lực gia công khi xưởng đã có máy phay đứng

Nếu chỉ mua một máy đầu tiên thì nên chọn loại nào?

Nếu xưởng nhỏ chỉ mua một máy đầu tiên và công việc chưa quá chuyên biệt, máy phay đứng thường là lựa chọn phù hợp hơn. Dòng máy này dễ tiếp cận với thợ, dễ quan sát khi gia công và đáp ứng được nhiều nhu cầu phổ thông trong xưởng cơ khí nhỏ.

Máy phay ngang nên được ưu tiên khi xưởng đã biết rõ mình cần gia công nhóm chi tiết nào, nguyên công nào lặp lại nhiều và có đủ dao cụ, đồ gá, phụ kiện để khai thác máy. Nếu mua máy phay ngang chỉ vì muốn cắt khỏe hơn nhưng công việc thực tế lại chủ yếu là phay mặt, khoan, doa, sửa chữa chi tiết nhỏ hoặc làm đồ gá, máy có thể không được

Gợi ý chọn máy phay cho xưởng nhỏ theo từng nhu cầu

Để chọn giữa máy phay đứng và máy phay ngang, xưởng nhỏ nên bắt đầu từ công việc thường làm nhất, không nên chỉ chọn theo giá máy hoặc cảm giác máy nào khỏe hơn. Mỗi dòng máy có thế mạnh riêng: máy phay đứng linh hoạt hơn với nhiều công việc phổ thông, còn máy phay ngang phù hợp hơn khi xưởng có nhu cầu rõ về rãnh dài, then, mặt bên hoặc các nguyên công cần dao phay ngang.

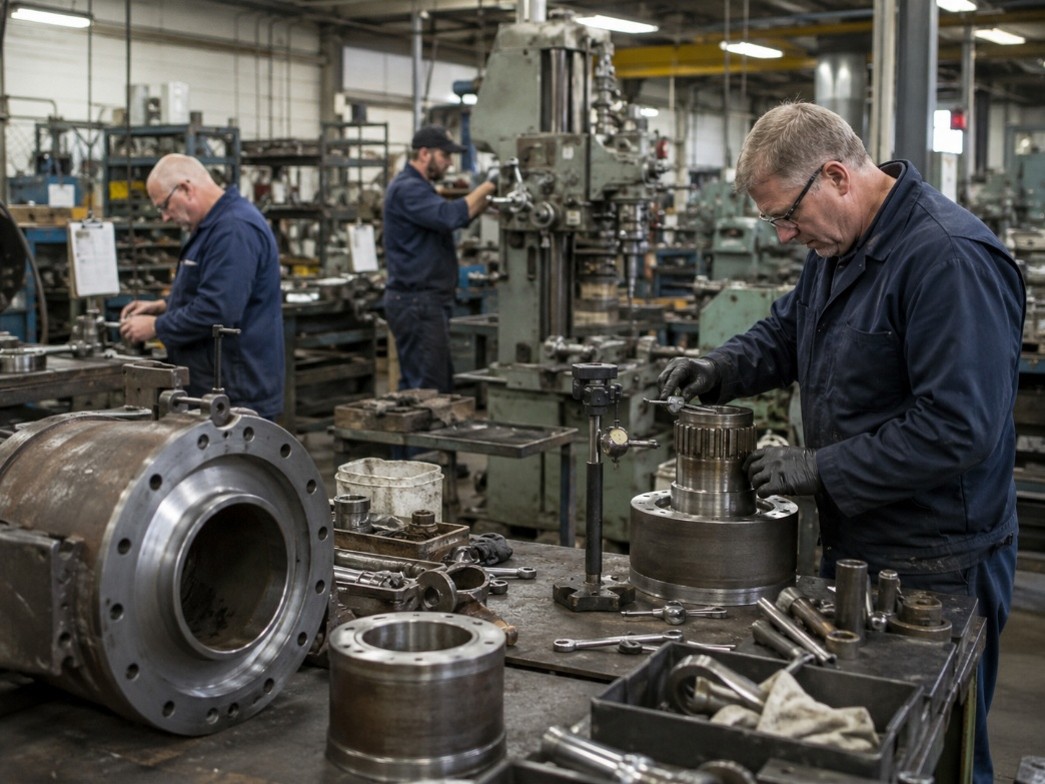

Xưởng sửa chữa cơ khí

Với xưởng sửa chữa cơ khí, máy phay đứng thường là lựa chọn phù hợp hơn để bắt đầu. Lý do là công việc sửa chữa thường thay đổi liên tục, chi tiết không đồng nhất và người thợ cần xử lý nhiều nguyên công khác nhau như phay mặt, phay rãnh, khoan, doa, khoét lỗ, sửa bậc hoặc làm lại một số bề mặt lắp ghép.

Máy phay đứng giúp người vận hành dễ quan sát dao, phôi và vùng gia công, đặc biệt khi làm chi tiết nhỏ và vừa. Nếu xưởng thường nhận nhiều loại việc khác nhau, chưa có sản phẩm cố định hoặc cần một máy dễ khai thác trong nhiều tình huống, nên ưu tiên máy phay đứng trước.

Máy phay ngang chỉ nên cân nhắc trong xưởng sửa chữa nếu công việc thường gặp là phay rãnh dài, then dài, mặt bên, bánh răng hoặc các chi tiết cần dùng dao phay trụ, dao phay đĩa, dao phay cạnh.

>> Máy phay đứng CNC SMEC PCV 430 phù hợp cho nhà xưởng quy mô nhỏ đến vừa hoặc các xưởng cần bổ sung máy vệ tinh để tăng năng lực gia công tốc độ cao trong không gian lắp đặt gọn

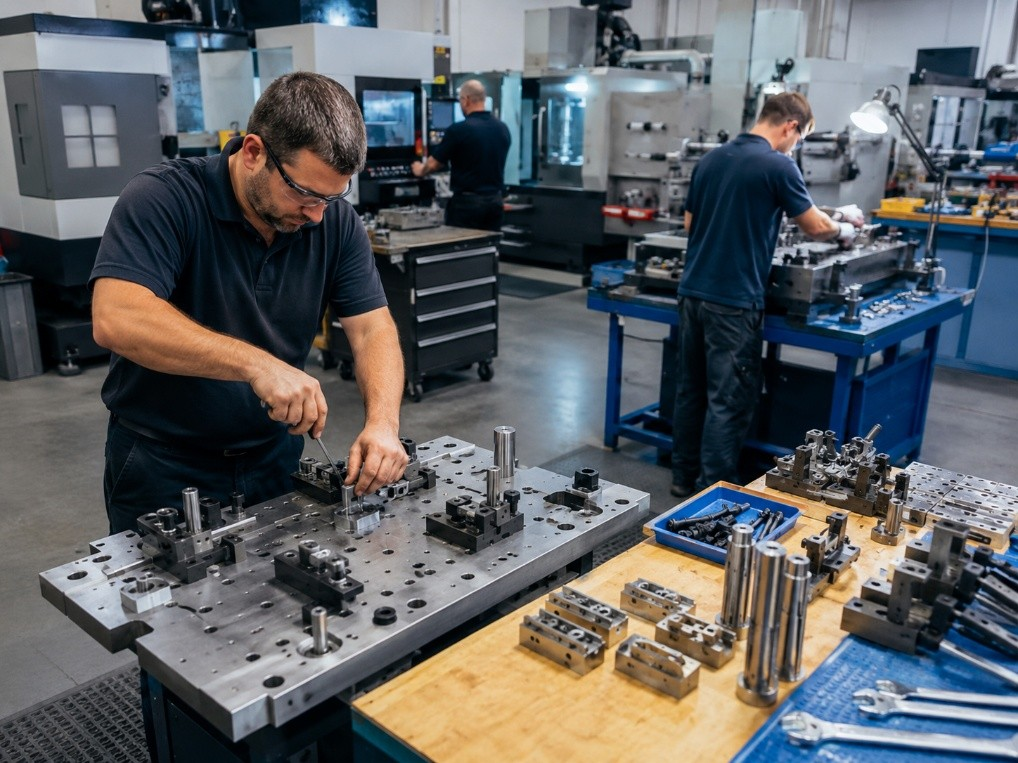

Xưởng làm đồ gá, chi tiết phụ trợ

Xưởng làm đồ gá và chi tiết phụ trợ thường cần gia công mặt phẳng, rãnh, bậc, lỗ định vị, mặt lắp ghép và các chi tiết nhỏ đến vừa theo bản vẽ. Với nhóm công việc này, máy phay đứng thường dễ sử dụng hơn vì thao tác linh hoạt, dễ đổi dao và dễ quan sát vị trí gia công.

Nếu xưởng chủ yếu làm đồ gá, dưỡng, tấm gá, chi tiết lắp ráp, chi tiết sửa chữa hoặc chi tiết phụ trợ cho dây chuyền sản xuất, máy phay đứng là lựa chọn nên ưu tiên. Máy phù hợp với các công việc cần phay mặt, khoan lỗ, doa lỗ, phay rãnh ngắn hoặc gia công theo vị trí trên mặt chi tiết.

Máy phay ngang có thể bổ sung sau nếu xưởng thường xuyên phải phay cạnh dài, phay rãnh dài, phay then hoặc gia công các mặt bên cần dao phay đĩa, dao phay trụ. Khi đó, máy phay ngang giúp mở rộng khả năng gia công thay vì thay thế hoàn toàn máy phay đứng.

>> Máy phay đứng SMEC MCV 6700 có cụm dẫn hướng trục Y bố trí nhiều dãy giúp hạn chế hiện tượng vươn, tăng độ ổn định khi cắt tải nặng hoặc gia công biên dạng dài

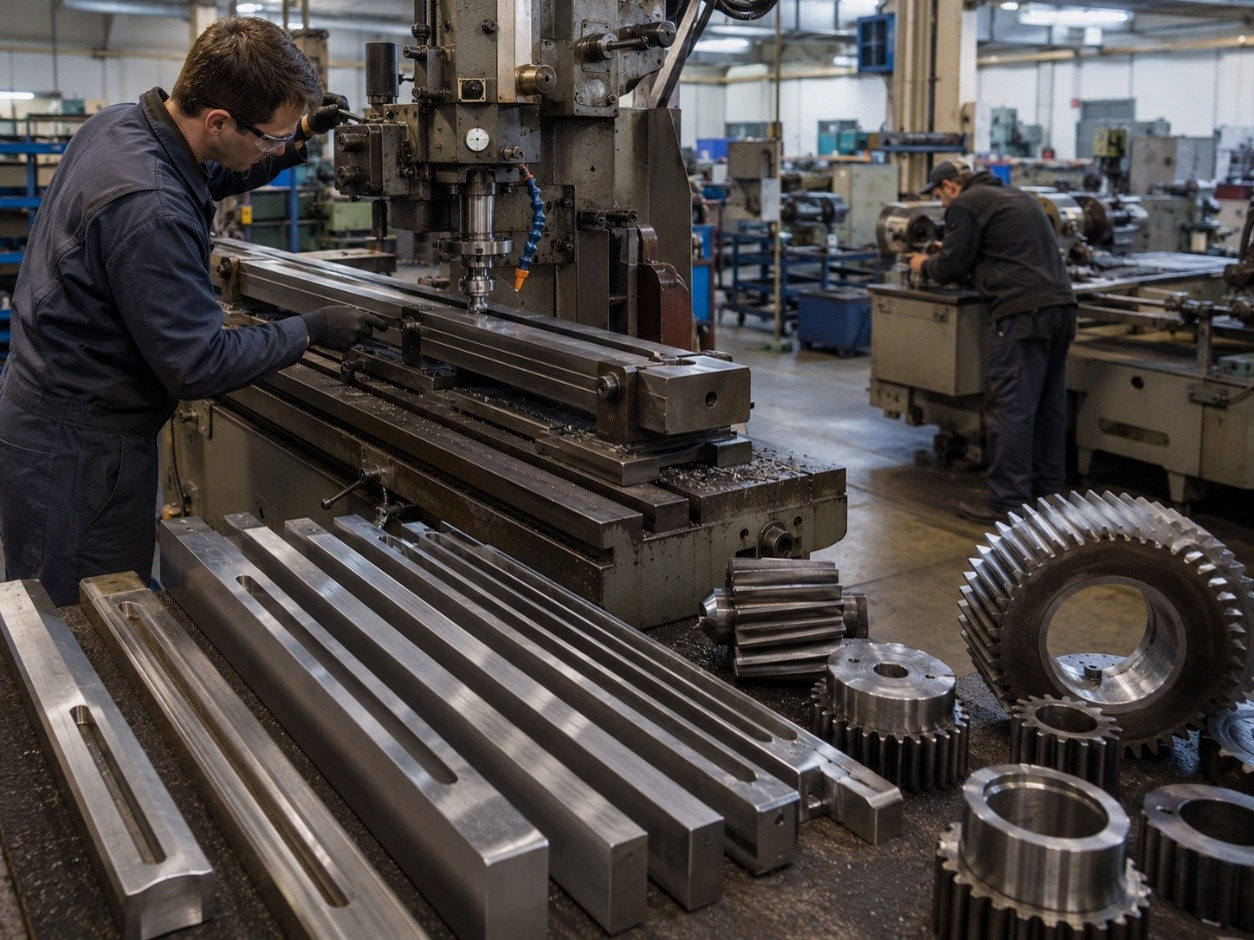

Xưởng gia công then, rãnh dài, bánh răng

Nếu xưởng chuyên gia công then, rãnh dài, mặt bên, bánh răng hoặc các dạng rãnh đặc biệt, máy phay ngang sẽ phù hợp hơn trong nhiều trường hợp. Trục chính nằm ngang giúp máy sử dụng thuận lợi các loại dao như dao phay trụ, dao phay đĩa, dao phay cạnh, dao phay góc hoặc dao phay module tùy nguyên công.

Với nhóm việc này, xưởng cần kiểm tra kỹ dao cụ, trục gá dao, đồ gá, đầu phân độ và phụ kiện đi kèm trước khi chọn máy. Máy phay ngang chỉ phát huy hiệu quả tốt khi công việc thực tế đúng với thế mạnh của máy và người vận hành có đủ điều kiện để gá đặt, căn chỉnh và chọn dao phù hợp.

Nếu xưởng chỉ thỉnh thoảng làm then hoặc rãnh dài, còn phần lớn công việc vẫn là phay mặt, khoan, doa, sửa chữa hoặc làm đồ gá, nên cân nhắc máy phay đứng trước. Máy phay ngang sẽ hợp lý hơn khi nhóm việc này chiếm tỷ lệ lớn trong sản xuất hoặc xưởng đã có máy phay đứng và muốn bổ sung thêm năng lực gia công.

Xưởng mới bắt đầu đầu tư máy phay

Với xưởng mới bắt đầu đầu tư máy phay, nếu chưa xác định rõ một nhóm sản phẩm cố định, máy phay đứng thường là lựa chọn an toàn hơn. Dòng máy này dễ tiếp cận, dễ quan sát vùng gia công và đáp ứng được nhiều công việc cơ bản trong xưởng cơ khí nhỏ.

Xưởng nhỏ nên chọn máy phay nào?

Với xưởng cơ khí nhỏ làm nhiều loại việc khác nhau, máy phay đứng thường là lựa chọn phù hợp hơn vì dễ thao tác, dễ quan sát vùng gia công và đáp ứng tốt các công việc phổ thông như phay mặt, phay rãnh, khoan, doa, làm đồ gá, sửa chữa chi tiết và gia công chi tiết nhỏ đến vừa. Máy phay ngang nên được cân nhắc khi xưởng có nhu cầu rõ về phay rãnh dài, then, mặt bên, bánh răng hoặc các nguyên công cần dùng dao phay trụ, dao phay đĩa, dao phay cạnh.

Khi chọn máy, xưởng nên dựa vào chi tiết thường gia công, kích thước phôi, vật liệu, nguyên công chính, dao cụ, đồ gá và tay nghề vận hành, không nên chỉ chọn theo giá hoặc cảm giác máy nào khỏe hơn. Liên hệ Công ty Cổ phần Thương mại và Công nghệ Á Châu để được tư vấn chọn máy phay đứng, máy phay ngang hoặc máy phay vạn năng phù hợp với nhu cầu gia công thực tế của xưởng.
