Máy khoan đứng ERLO GROUP B series được trang bị cơ cấu ăn dao tự động với ly hợp điện từ, mang đến khả năng vận hành mượt mà, độ chính xác cao và dễ dàng kiểm soát trong quá trình gia công. Thiết kế với bàn làm việc trượt và đầu khoan cố định giúp thao tác linh hoạt, phù hợp với nhiều dạng chi tiết khác nhau. Các bộ phận quan trọng như đầu máy, bệ và trụ đều được chế tạo từ gang đúc nguyên khối, đảm bảo độ cứng vững, giảm rung lắc và nâng cao tuổi thọ máy. Đây là dòng máy lý tưởng cho các xưởng cơ khí cần sự kết hợp giữa độ bền bỉ và hiệu suất ổn định

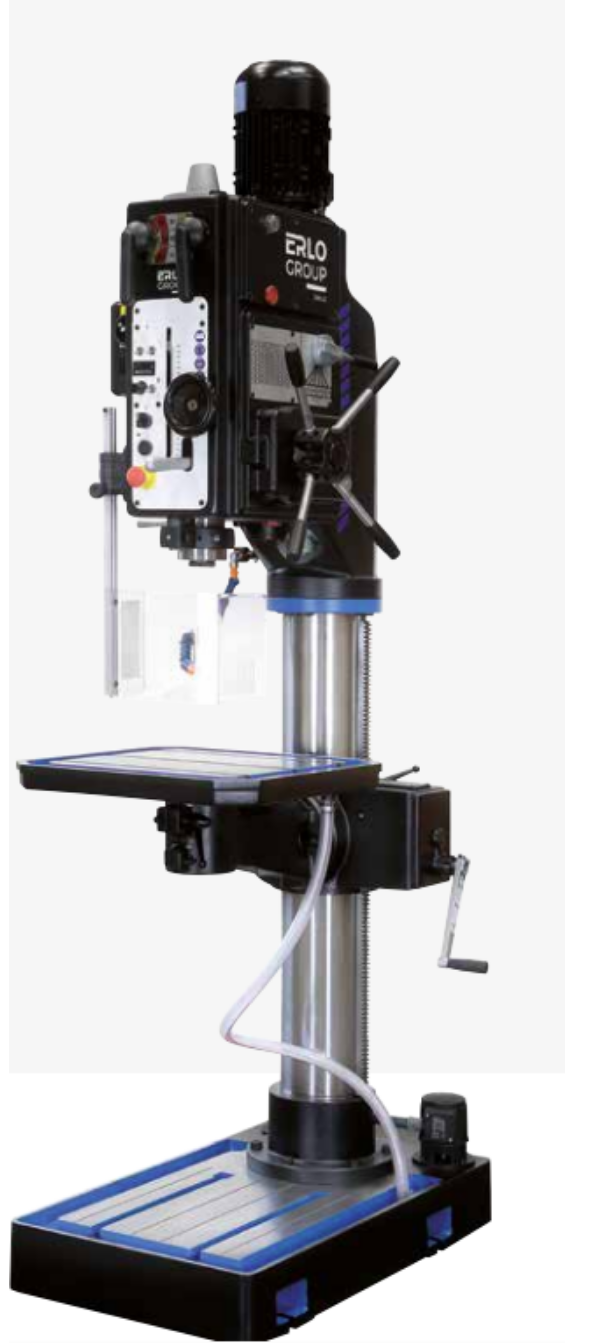

Máy khoan đứng ERLO GROUP B series
Đặc điểm nổi bật
B series phù hợp cho gia công hạng nặng và các công việc khoan rất lớn, vận hành liên tục theo dây chuyền hoặc theo nhịp sản xuất cố định. Dòng máy này thích hợp cho các chi tiết siêu dày, mặt bích lớn, đế máy, thân bệ nặng, kết cấu thép khối lượng lớn và các cụm chi tiết cần khoan–ta rô lặp lại với độ ổn định cao. Đây là lựa chọn phù hợp khi mục tiêu là năng suất, độ bền và khả năng “gánh tải” trong các xưởng gia công nặng.
- Bánh răng thép tôi cứng và mài chính xác
- Bố trí mặt điều khiển phía trước với các núm chọn tốc độ
- Bàn làm việc/bệ máy có rãnh chữ T
- Hệ thống làm mát tích hợp trong bệ máy
- Cữ chặn chiều sâu có thể điều chỉnh
- Đèn chiếu sáng
- Tay quay phía trước để tiến dao bằng tay chính xác
- Bộ đẩy nhả dụng cụ
- Tấm che bảo vệ động cơ
- Nút nhấn dừng khẩn cấp
- Bộ chọn chiều quay
- Công tắc chính
- Hệ thống điện áp thấp
- Hệ thống điện đặt trong tủ riêng biệt
- Tấm chắn mũi khoan kèm công tắc dừng an toàn (micro switch)
- Bàn xoay nghiêng
- Hệ thống bôi trơn bánh răng bằng bơm tự động
- Tuân thủ tiêu chuẩn CE (châu Âu)

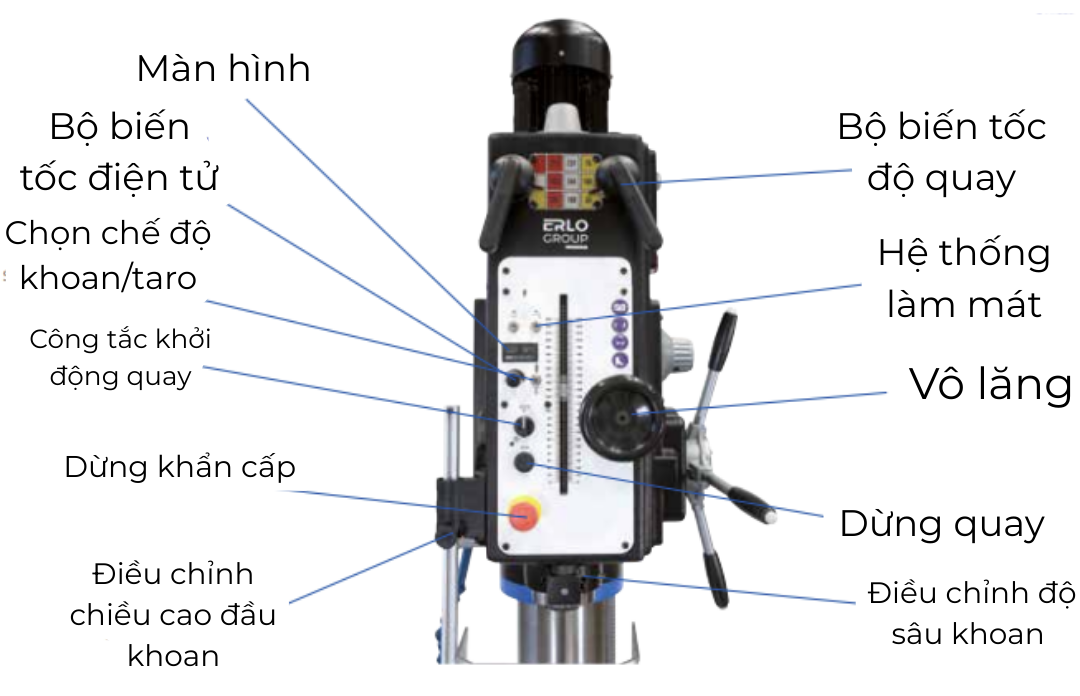

Cấu tạo máy khoan đứng ERLO GROUP B series
Thông số kĩ thuật
Đặc điểm | B40 | B50 | B60 | B70 |
Khả năng khoan tối đa trên thép 50/60 | Ø 40 mm
| Ø 50 mm
| Ø 60 mm
| Ø 70 mm
|
Khả năng taro tối đa trên thép 50/60 | M33 | M36 | M42 | M50 |
Số côn trục chính | 4 | 5 | ||
Hành trình trục chính | 200 | 230 | 260 | 260 |
Công suất động cơ chính | 2.2 | 3 | 4 | 5.5 |
Truyền động | Bánh răng | |||
Số cấp tốc độ | 9 | 12 | ||
Dải tốc độ trục chính khi dùng động cơ ở 1500 vòng/phút, 50 Hz, 3HP | 61-85-123-191- 269-390-574- 806-1169 | 57-75-109-169- 237-344-507- 712-1032
| 64-80-106-138- 199-248-328- 429-561-701- 926-1210
| 51-64-84-110- 158-198-262- 342-447-559- 738-966 |
Dải tốc độ trục chính khi sử dụng bộ điều chỉnh tốc độ (variator) kết hợp với động cơ 1500 vòng/phút, 50 Hz, 3 HP | A)30-100 B)65- 200 C)45-140 D)95-305 E)135- 430 F)200-640 G)290-920 H)410-1290 I)340-1870
| A)27-86 B)37- 120 C)55-175 D)85-270 E)68-380 F)172- 550 G)254-810 H)356-1140 I)516-1650 | A)32-102 B)40- 128 C)53-170 D)69-220 E)124-397 F)164- 525 G)215-686 H)280-898 I)350-1120 J)463- 1480 K)605-1935 | A)25-82 B)32- 102 C)42-134 D)55-176 E)79- 253 F)100-317 G)131-419 H)171- 547 I)224-715 J)280-895 K)369-1180 L)483-1545
|
Ăn dao | Tự động, truyền động qua ly hợp cơ khí | |||
Số dao tự động | 4 | 6 | ||
Dải lượng chạy dao tự động | 0.1-0.2-0.3-0.4 | 0.1-0.2-0.3-0.4-0.5-0.6 | ||
Kích thước bàn làm việc (DxR) | 550 x 550 | 600x600 | ||
Đường kính trụ | 175 | 200 | 220 | |
Khoảng cách từ tâm trục chính đến mặt trụ | 360 | 400 | 420 | |
Trọng lượng tịnh | 610 | 710 | 820 | 840 |
Trọng lượng gộp (cả bao bì) | 695 | 795 | 920 | 940 |
Kích thước đóng gói (DxRxC) | 2500X600X1200 | 2600X600X1200 | 2700X700X1200 | |
Phụ kiện tiêu chuẩn cho máy khoan đứng ERLO GROUP B series
