Máy dập khung H không trục khuỷu IDS dòng IEL2 phù hợp với các nhà máy gia công kim loại tấm quy mô vừa đến lớn cần một công đoạn dập có độ cứng vững cao, vùng làm việc rộng, dẫn hướng ổn định và khả năng tích hợp tự động hóa tốt, đặc biệt khi sử dụng khuôn lớn, tổ chức sản xuất theo dây chuyền và yêu cầu vận hành liên tục với chất lượng tạo hình đồng đều. Dòng máy này phát huy hiệu quả ở các nguyên công cắt, đột, dập vuốt và tạo hình sâu, thích hợp để gia công thân vỏ, panel kim loại, chi tiết dạng hộp, nắp chụp và các chi tiết tấm lớn hoặc hình dạng phức tạp, nhờ kết cấu khung H hai điểm chắc chắn và đặc tính chuyển động tối ưu cho dập vuốt, giúp giảm rủi ro ảnh hưởng đến khuôn trong quá trình sản xuất.
Đặc điểm nổi bật
- Tạo không gian làm việc rộng nhờ kết cấu khung dạng thẳng hai điểm (H) có độ cứng vững cao.
- Ứng dụng rộng rãi trong các công đoạn như cắt, dập vuốt, đột lỗ… với mô-men xoắn lớn.
- Duy trì độ chính xác ổn định nhờ cơ cấu dẫn hướng sáu mặt.
- Nâng cao khả năng tích hợp thiết bị tự động hóa và tăng năng suất sản xuất.
- Thiết kế kết cấu phù hợp cho các công đoạn dập và dập vuốt.
- Thuận lợi cho vận hành liên tục nhờ đảm bảo không gian làm việc rộng rãi.
- Đạt được cơ cấu truyền động ổn định nhờ sử dụng liên kết được lắp đặt bên trong bánh răng truyền động do hãng thiết kế.
- Đáp ứng nhanh và dễ bảo dưỡng với bộ ly hợp – phanh ướt khí nén tích hợp bánh đà.
- Hoạt động êm ái, độ cứng vững cao nhờ hệ thống truyền động bánh răng ngâm dầu.
- Thích hợp cho các sản phẩm dập vuốt, với chuyển động được tối ưu để kéo dài thời gian dừng tại điểm chết dưới.
- Giảm thiểu hư hỏng khuôn bằng cách tối ưu hóa chuyển động của các bộ phận dập và không dập.

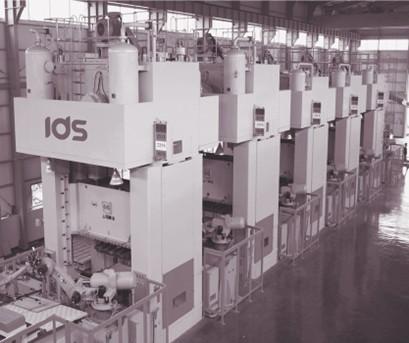

Máy dập cơ khung H không trục khuỷu IDS dòng IEL2
Thông số kĩ thuật
Model | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Lực dập (tấn) | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Điểm chết dưới (mm) | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
Hành trình (mm) | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Số lần dập/phút | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 |
Chiều cao khuôn (mm) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
Phạm vi điều chỉnh hành trình trượt | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Kích thước bàn trượt (DxR) | 2500x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 3000x1600 | 3000x1600 |
Kích thước bàn máy (DxR) | 2500x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 3000x1600 | 3000x1600 |
Động cơ chính (kw x số cực) | 55x4 | 75x5 | 90x4 | 90x4 | 110x4 | 110x4 | 135x4 |
Động cơ điều chỉnh bàn trượt (kw x số cực) | 7.5x6 | 11x6 | 11x6 | 15x6 | 15x6 | 15x6 | 15x6 |
Working height | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
Tùy chọn | |||||||
Cơ cấu đệm khuôn | |||||||
Loại | 1 bàn đệm, vận hành bằng 2 xi lanh. | ||||||
Lực ép | 80 | 80 | 100 | 120 | 150 | 180 | 200 |
Hành trình | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Điều chỉnh hành trình | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 |
Diện tích bàn đệm | 2050x1100 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 |
