Đặc điểm nổi bật
- Tạo không gian làm việc rộng rãi nhờ khung máy 2 điểm dạng chữ H (H-type) có độ cứng vững cao.
- Ứng dụng rộng rãi cho các công đoạn như cắt, dập vuốt, đột lỗ… nhờ mô-men xoắn lớn.
- Duy trì độ chính xác ổn định nhờ cơ cấu dẫn hướng bốn mặt.
- Tăng cường khả năng tích hợp thiết bị tự động và nâng cao năng suất.
- Phù hợp cho nhiều loại gia công kim loại tấm với hành trình lớn.
- Đảm bảo độ bền xoắn cao nhờ cơ cấu bánh răng lệch tâm (Eccentric Gear) và thích hợp cho dập vuốt sâu.
- Loại bỏ tải trọng hướng trục trong quá trình truyền động và tăng cường khả năng bôi trơn nhờ cơ cấu dẫn hướng kiểu plunger.
- Khi xảy ra sự cố tại các điểm bôi trơn, hệ thống bôi trơn tuần hoàn tự động tập trung sẽ dừng ngay lập tức để bảo vệ thiết bị.
- Độ tin cậy cao nhờ ly hợp – phanh ướt (Wet Type Clutch/Brake) lắp ghép, đảm bảo khả năng rèn (forging) và dễ bảo trì.

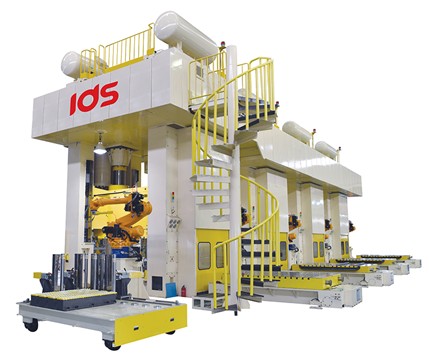

Máy dập cơ khung H không trục khuỷu IDS dòng IE2
Thông số kĩ thuật
Model | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Lực dập (tấn) | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Điểm chết dưới (mm) | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
Hành trình (mm) | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Số lần dập/phút | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 |
Chiều cao khuôn (mm) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
Phạm vi điều chỉnh hành trình trượt | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
Kích thước bàn trượt (DxR) | 2500x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 3000x1600 | 3000x1600 |
Kích thước bàn máy (DxR) | 2500x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 2800x1600 | 3000x1600 | 3000x1600 |
Động cơ chính (kw x số cực) | 55x4 | 75x5 | 90x4 | 90x4 | 110x4 | 110x4 | 135x4 |
Động cơ điều chỉnh bàn trượt (kw x số cực) | 7.5x6 | 11x6 | 11x6 | 15x6 | 15x6 | 15x6 | 15x6 |
Working height | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
Tùy chọn | |||||||
Cơ cấu đệm khuôn | |||||||
Loại | 1 bàn đệm, vận hành bằng 2 xi lanh. | ||||||
Lực ép | 80 | 80 | 100 | 120 | 150 | 180 | 200 |
Hành trình | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Điều chỉnh hành trình | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 |
Diện tích bàn đệm | 2050x1100 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 | 2300x1250 |
