Máy dập khung C IDS dòng ICSL phù hợp với các xưởng gia công kim loại tấm và nhà máy sản xuất theo lô hoặc bán hàng loạt cần công đoạn dập vận hành ổn định, dễ tổ chức theo trạm và thuận lợi khi phối hợp với khuôn lớn. Dòng máy này đặc biệt phù hợp cho các công việc dập tạo hình, dập vuốt, cắt phôi và hoàn thiện chi tiết dập tấm, thường được ứng dụng trong sản xuất linh kiện kim loại, bản mã, vỏ chi tiết và các cụm sản phẩm cần chất lượng gia công đồng đều giữa các ca.
Đặc điểm nổi bật
- Cơ cấu truyền động ổn định nhờ ứng dụng liên kết bên trong cụm truyền động.
- Đáp ứng nhanh và dễ bảo trì với cụm ly hợp – phanh ướt điều khiển bằng khí nén, tích hợp trong bánh đà.
- Thuận lợi khi sử dụng khuôn lớn nhờ áp dụng phương pháp dẫn hướng bốn mặt.
- Hệ thống truyền động bánh răng ngâm dầu giúp giảm tiếng ồn và tăng độ cứng vững.
- Thích hợp cho các công đoạn tạo hình như dập vuốt, nhờ chuyển động tối ưu kéo dài thời gian dừng tại điểm chết dưới.
- Giảm thiểu hư hỏng khuôn bằng cách tối ưu hóa chuyển động của các bộ phận tham gia và không tham gia tạo hình.
- Model: ICSL-110, 160, 200, 250, 300.

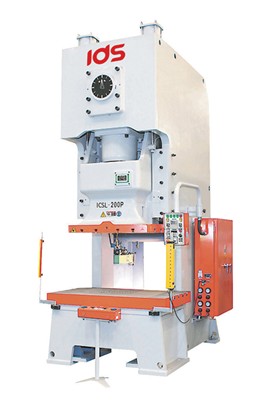

Máy dập khung C IDS dòng ICSL
Thông số kĩ thuật
Model | ICSL-110 | ICSL-160 | ICSL-200 | ICSL-250 | ICSL-300 | ||||
ST | HS | ST | HS | ST | HS | ST | ST | ||
Lực dập (tấn) | 110 | 160 | 200 | 250 | 300 | ||||
Điểm định mức lực dập (mm) | 6 | 3 | 7 | 4 | 7 | 4 | 7 | 4 | 7 |
Hành trình (mm) | 160 | 70 | 200 | 100 | 250 | 100 | 250 | 100 | 250 |
Chu kì làm việc mỗi phút (spm) | 50 | 130 | 45 | 80 | 40 | 70 | 40 | 60 | 40 |
Chiều cao khuôn (mm) | 400 | 385 | 450 | 500 | 500 | 550 | 600 | 650 | 550 |
Chiều cao mở (mm) | 560 | 455 | 650 | 600 | 750 | 650 | 850 | 750 | 800 |
Phạm vi điều chỉnh hành trình trượt (mm) | 100 | 110 | 120 | 130 | 130 | ||||
Kích thước bàn trượt (DxR) | 800X500 | 1000X700 | 1150X700 | 1400X800 | 1500X800 | ||||
Kích thước bàn máy (DxR) | 1200X660 | 1380X760 | 1500X900 | 1600X950 | 1800X1000 | ||||
Động cơ chính (kw x số cực) | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | ||||
Động cơ điều chỉnh bàn trượt (kw x số cực) | 1.5x4 | 1.5x4 | 1.5x4 | 2.2x4 | 2.2x4 | ||||

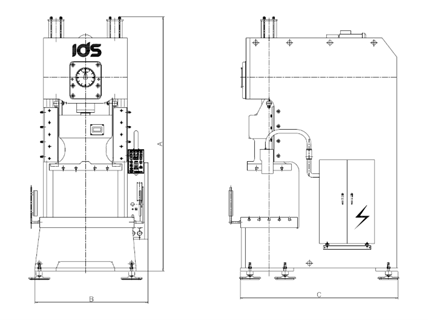

Khung máy dập IDS dòng ICSL
Phụ kiện tiêu chuẩn
- Thiết bị an toàn quang điện
- Bộ chuyển mạch cam quay / bộ mã hóa (encoder)
- Chức năng dừng liên tục
- Thiết bị bôi trơn tự động
- Bộ thổi khí (air ejector)
- Thiết bị phát hiện quá hành trình (overrun detective device)
- Đồng hồ hiển thị góc quay trục khuỷu (crank angle indicator)
- Thiết bị điều chỉnh hành trình trượt bằng điện (electromotive slide adjustment device)
- Bộ đếm điều chỉnh hành trình trượt (slide adjustment counter)
- Thiết bị thay đổi tốc độ vô cấp (stepless speed change device)
- Bộ bảo vệ quá tải (overload protector)
- Đệm khuôn (die cushion) *
- Thiết bị đẩy phôi (knockout device) *
- Hệ thống thay khuôn nhanh (Q.D.C system) *
- Công tắc chuyển đổi động cơ (motor change over switch) *
* tùy chọn
