Đặc điểm nổi bật
- Thiết kế phù hợp cho các nguyên công cắt, đột, dập, gia công theo phương pháp chuyển tiếp (transfer) và liên hoàn (progressive).
- Thích hợp cho gia công các chi tiết điện – điện tử.
- Độ ồn thấp và độ cứng vững cao.
- Độ chính xác nâng cao nhờ dẫn hướng 8 mặt.
- Bộ ly hợp & phanh ướt vận hành êm.

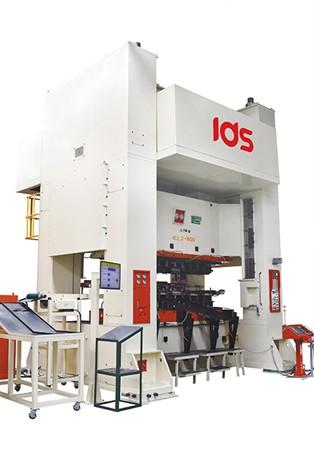

Máy dập cơ khung H IDS dòng ICL2
Thông số kĩ thuật
Model | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Lực dập (tấn) | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Điểm chết dưới (mm) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Hành trình (mm) | 300 | 300 | 300 | 350 | 450 | 450 | 450 | 450 |
Số lần dập/phút | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 | 12~24 |
Chiều cao khuôn (mm) | 600 | 650 | 750 | 800 | 850 | 850 | 850 | 850 |
Phạm vi điều chỉnh hành trình trượt | 160 | 200 | 200 | 250 | 250 | 250 | 250 | 250 |
Working height | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
Kích thước bàn trượt (DxR) | 2500X1200 | 2500X1500 | 2500X1600 | 2500X1600
| 3000X1600 | 3000X1600 | 3500X1600 | 3500X1700 |
Kích thước bàn máy (DxR) | 2500X1200 | 2500X1500
| 2500X1600
| 2500X1600 | 3000X1600 | 3000X1600 | 3500X1600 | 3500X1700
|
Động cơ chính (kw x số cực) | 18.5x4 | 30x4 | 37x4 | 45x4 | 75x4 | 90x4 | 132x4 | 160x4 |
Động cơ điều chỉnh bàn trượt (kw x số cực) | 7.5x6 | 7.5x6 | 1x6 | 11x6 | 15x6 | 15x6 | 15x6 | 15x6 |
Working height | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Phụ kiện tiêu chuẩn
(*: tùy chọn)
- Thiết bị an toàn quang điện (photo electric safety device)
- Thiết bị thổi khí (air ejector)
- Bộ đếm điều chỉnh hành trình trượt (slide adjustment counter)
- Thiết bị đẩy phôi (knockout device) *
- Công tắc cam quay / bộ mã hóa (rotary cam switch / encoder)
- Thiết bị phát hiện quá hành trình (overrun detective device)
- Thiết bị thay đổi tốc độ vô cấp (stepless speed change device)
- Chức năng dừng liên tục (continuous stop function)
- Chỉ thị góc trục khuỷu (crank angle indicator)
- Thiết bị bảo vệ quá tải (overload protector)
- Hệ thống thay khuôn nhanh (Q.D.C system) *
- Thiết bị bôi trơn tự động (automatic lubrication device)
- Thiết bị điều chỉnh hành trình trượt bằng điện (electromotive slide adjustment device)
- Đệm khuôn (die cushion) *
- Công tắc chuyển đổi động cơ (motor change over switch) *
- Màn hình cảm ứng*
- Khóa chốt an toàn
